Características do Produto
Existem dois tipos de gabinetes para uso interno e externo, atendendo às necessidades de diversos locais de instalação
Projeto de circuito de três níveis do módulo de potência, com alta eficiência de conversão e melhoria na utilização da energia
O painel de controle local pode realizar diversas funções, como monitoramento da operação do conversor, desenvolvimento de estratégias de gerenciamento de energia e atualização remota de equipamentos

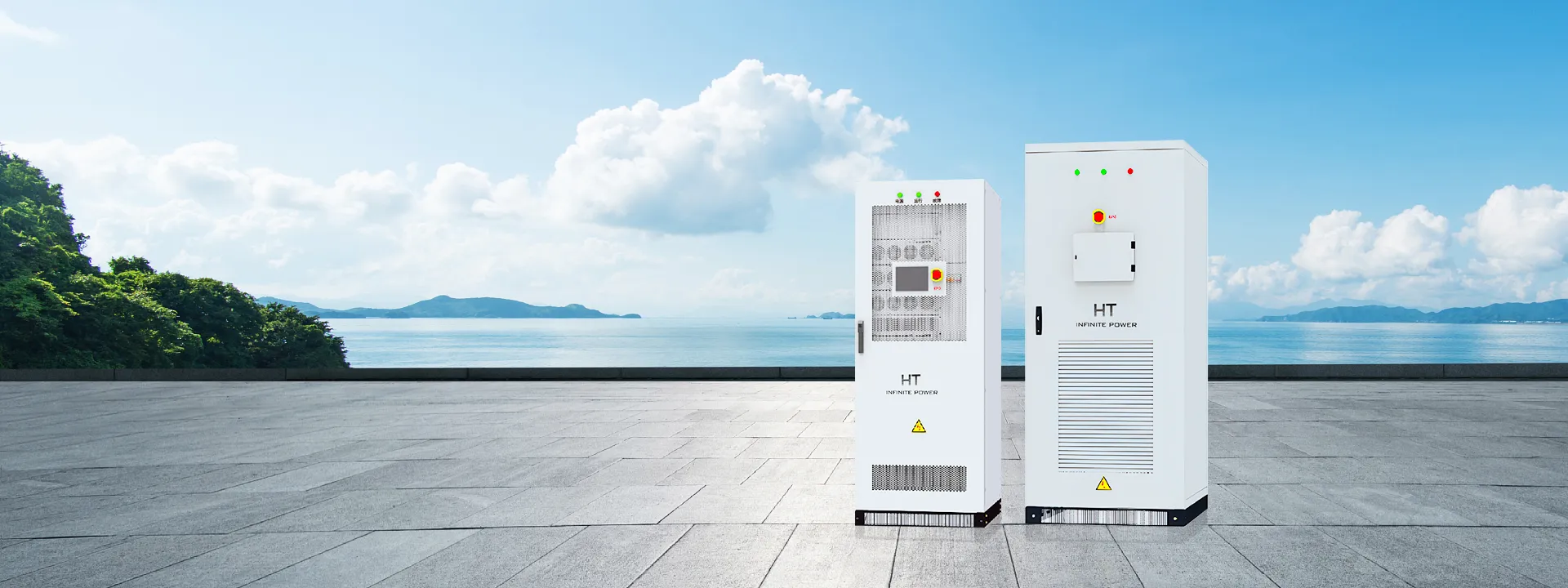

A série HT Solar & Energy Storage PCS adota tecnologia avançada de controle digital e é equipada com o sistema de gerenciamento de micrograde desenvolvido de forma independente, o que otimiza o desempenho de controle e melhora a confiabilidade do sistema para atender às necessidades de múltiplos cenários de aplicação
Design modular de rack, com configuração flexível, expansão conveniente e manutenção fácil. Um único gabinete Solar & Energy Storage PCS pode ser expandido para 300KW.
Descrição do Modelo
HT-100TS(DC100) representa um Solar & Energy Storage PCS com módulo de potência AC de 100KW, transformador de isolamento, STS e módulo de potência DC de 50
Notas: O transformador de isolamento, STS e módulo de potência DC são componentes opcionais, e a potência de saída nominal e a capacidade da bateria podem ser configuradas de forma flexível de acordo com os requisitos do projeto.
Parâmetros do Produto
Certificações: CE IEC50549 IEC61000 IEC64233
Porto da Rede
Potência nominal:
Potência máxima:
Corrente nominal:
Corrente máxima:
Tensão nominal:
Frequência nominal:
Porto Fotovoltaico (PV)
Tensão máxima de entrada PV:
Potência máxima de entrada PV:
Quantidade de MPPT:
Porto da Bateria
Faixa de tensão da bateria:
Parâmetros Gerais
Grau de proteção:
Classe de proteção:
Fator de potência:
THDU：
Modo de isolamento:
Desligamento da auto-descarga:
Exibição:
Umidade relativa:
Ruído:
Temperatura ambiente:
Modo de resfriamento:
Altitude:
Comunicação BMS:
Comunicação EMS:
Peso (aproximado):
Dimensões (L*A*P):
50kW
55kW
72A
79A
400Vac，3W+N+PE
50/60Hz(±5Hz)
Tensão mínima da bateria: -50V
50kW
1/2
600~950V
IP21 (Interno) / IP54 (Externo)
/
-1 de avanço a +1 de atraso
＜3%（Potência nominal）
Transformador de isolamento
＜100W（Sem transformador）
LCD
0 ~ 95% (Sem condensação)
＜78dB
-25℃ to +60℃(Desclassificação acima de 45℃)
Refrigeração inteligente por ar
3000m (> 2000m redução)
CAN
RS485 / CAN/Ethernet
1200kg/1350kg
800*800*2100mm（Indoor）；900*1000*2150mm（Outdoor）
A seguir estão os parâmetros típicos de configuração do sistema integrado Solar & Energy Storage da série HT. O fornecimento real estará sujeito ao acordo técnico
Diagrama Elétrico de Fiação do Solar & Energy Storage PCS
Por favor, consulte o Módulo de Potência AC HT 50KW para mais informações sobre o produto
A solução do sistema inclui modos conectado à rede e off-grid, transformadores de isolamento e entradas fotovoltaicas. As configurações podem variar dependendo do projeto, e a fiação pode apresentar pequenas diferenças. A fiação real deve ser baseada nos desenhos acompanhantes fornecidos com o envio.
Função do Produto Solar & Energy Storage PCS
▶ O uso de PCS modular facilita a manutenção e a expansão.
▶ A manutenção frontal pode reduzir o espaço ocupado e o acesso para manutenção
▶ É caracterizado por segurança, confiabilidade, implantação rápida, baixo custo, alta eficiência energética e gerenciamento inteligente.
▶ A série HT Solar & Energy Storage PCS integra PCS modular, sistema local de monitoramento e gerenciamento de energia, sistema de distribuição de energia, sistema de controle ambiental, entre outros.
Introdução à Interface Homem-Máquina do Solar & Energy Storage PCS
A interface da página inicial exibe informações em tempo real sobre potência, tensão, corrente, energia gerada, modo de operação, status de funcionamento e outras informações do sistema
PERGUNTAS FREQUENTES
─── Sobre o Gabinete Solar & Energy Storage PCS ───
Sim, o Gabinete Solar & Energy Storage PCS da série HT suporta personalização de função e capacidade. O maior gabinete único pode suportar capacidade de 300KW AC e 300KW PV. O gabinete suporta expansão em paralelo
Sim, o Gabinete Solar & Energy Storage PCS da série HT suporta personalização de funções e capacidades. O maior gabinete único pode suportar 300KW de capacidade AC e 300KW de capacidade PV. O gabinete também suporta expansão paralela.
