Caractéristiques du Produit

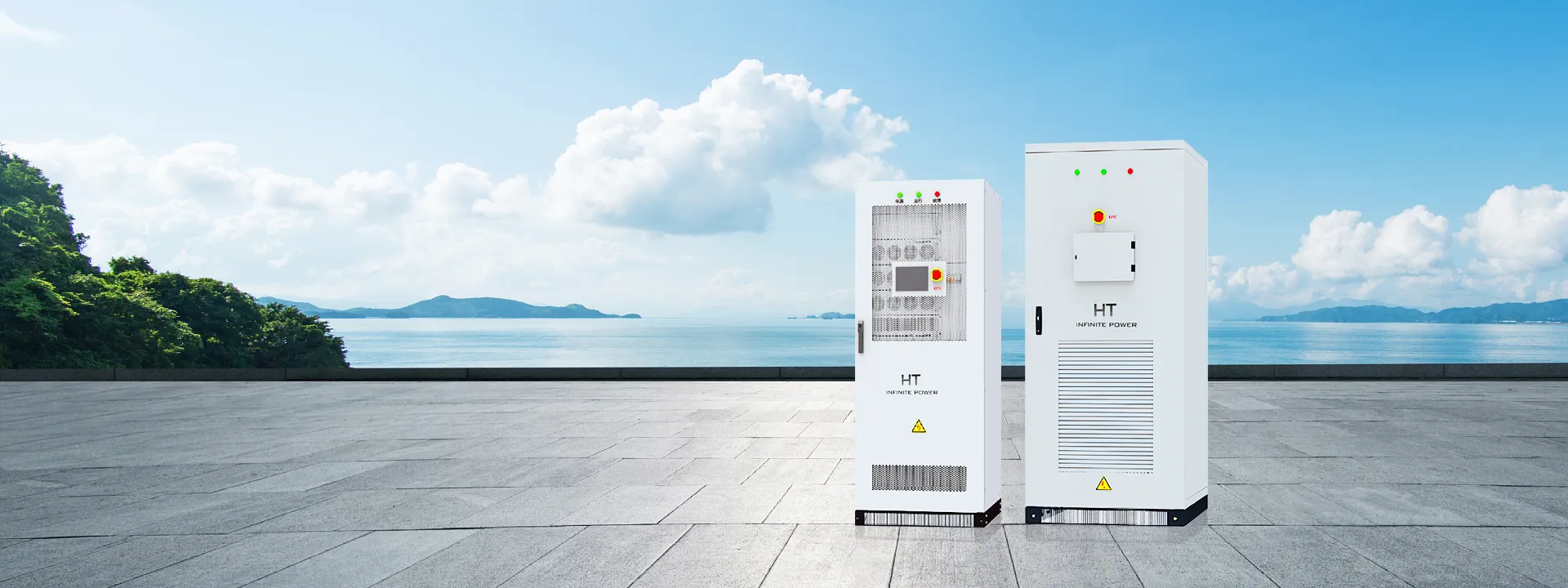

Il existe deux types d'armoires pour une utilisation intérieure et extérieure, répondant aux besoins de divers sites d'installation
Conception de circuit à trois niveaux du module de puissance, avec une haute efficacité de conversion et une meilleure utilisation de l'énergie
Le panneau de contrôle local peut réaliser diverses fonctions telles que la surveillance du fonctionnement du convertisseur, le développement de stratégies de gestion de l'énergie et la mise à jour à distance des équipements
Les PCS de la série HT pour solaire et stockage d'énergie adoptent une technologie de contrôle numérique avancée et sont équipés du système de gestion de micro-réseau développé de manière indépendante, ce qui optimise les performances de contrôle et améliore la fiabilité du système pour répondre aux besoins de divers scénarios d'application
Modular rack design, with flexible configuration, convenient expansion and maintenance.
Une seule armoire PCS solaire et stockage d'énergie peut être étendue jusqu'à 300 kW◥
Description du Modèle
HT-100TS(DC100) représente un PCS solaire et stockage d'énergie avec un module de puissance AC de 100 kW, un transformateur d'isolation, un STS et 50 modules de puissance DC
Remarques : Le transformateur d'isolation, le STS et le module de puissance DC sont des composants optionnels, et la puissance de sortie nominale ainsi que la capacité de la batterie peuvent être configurées de manière flexible en fonction des exigences du projet.
En savoir plus →
Paramètres du Produit
Certifications: CE IEC50549 IEC61000 IEC64233
Port du Réseau:
Puissance nominale :
Puissance maximale :
Courant nominal :
Courant maximal :
Tension nominale :
Fréquence nominale :
Port Photovoltaïque (PV)
Tension d'entrée PV maximale :
Puissance d'entrée PV maximale :
Quantité de MPPT：
Port de Batterie
Plage de tension de la batterie：
Paramètres Généraux
Degré de protection：
Classe de protection：
Facteur de puissance：
THDU：
Mode d'isolation：
Auto-décharge à l'arrêt：
Affichage：
Humidité relative：
Bruit：
Température ambiante：
Mode de refroidissement：
Altitude：
Communication BMS：
Communication EMS：
Poids (approx.)：
Dimensions (L x P x H)：
50kW
55kW
72A
79A
400Vac，3W+N+PE
50/60Hz(±5Hz)
Tension minimale de la batterie -50V
50kW
1/2
600~950V
IP21 (Intérieur) / IP54 (Extérieur)
/
-1 en avance à +1 en retard
＜3%（Puissance nominale）
Isolation du transformateur
＜100W（Sans transformateur）
LCD
0 ~ 95% (Pas de condensation)
＜78dB
-25℃ to +60℃(Dérating au-dessus de 45℃)
Refroidissement intelligent par air
3000m (> Réduction à 2000 m)
CAN
RS485 / CAN/Ethernet
1200kg/1350kg
800*800*2100mm（Intérieur）；
900*1000*2150mm（Extérieur）
Les paramètres de configuration suivants sont ceux des systèmes intégrés de stockage d'énergie solaire et de batterie de la série HT. La fourniture réelle sera soumise à l'accord technique
Schéma de Câblage Électrique du PCS Solaire et de Stockage d'Énergie
Veuillez vous référer au module de puissance AC HT 50 kW pour plus d'informations sur le produit
La solution système comprend les modes raccordé au réseau et hors réseau, des transformateurs d'isolation, et des entrées photovoltaïques. Les configurations peuvent varier en fonction du projet, et le câblage peut légèrement différer. Le câblage réel doit être basé sur les schémas fournis avec l'expédition.
Fonction du Produit PCS Solaire et de Stockage d'Énergie
▶ L'utilisation de PCS modulaires facilite la maintenance et l'expansion.
▶ La maintenance frontale peut réduire l'espace au sol et l'accès pour la maintenance.
▶ Il se caractérise par la sécurité, la fiabilité, un déploiement rapide, un faible coût, une haute efficacité énergétique et une gestion intelligente.
▶ Le PCS solaire et de stockage d'énergie de la série HT intègre des PCS modulaires, un système de surveillance de gestion de l'énergie local, un système de distribution d'énergie, un système de contrôle environnemental, etc.
Introduction à l'Interface Homme-Machine du PCS Solaire et de Stockage d'Énergie.
L'interface de la page d'accueil affiche la puissance en temps réel, la tension, le courant, l'énergie générée, le mode de fonctionnement, le statut de travail et d'autres informations du système
QUESTIONS FRÉQUEMMENT POSÉES
─── À propos de l'armoire PCS Solaire et de Stockage d'Énergie ───
Oui, l'armoire PCS solaire et de stockage d'énergie de la série HT prend en charge la personnalisation des fonctions et de la capacité. La plus grande armoire individuelle peut supporter une capacité de 300 kW AC et 300 kW PV. L'armoire prend en charge l'expansion parallèle
Nous offrons une garantie gratuite de 3 ans, et nous pouvons également prolonger la période de garantie en fonction de vos besoins. Veuillez nous contacter pour plus d'informations
