Productkenmerken

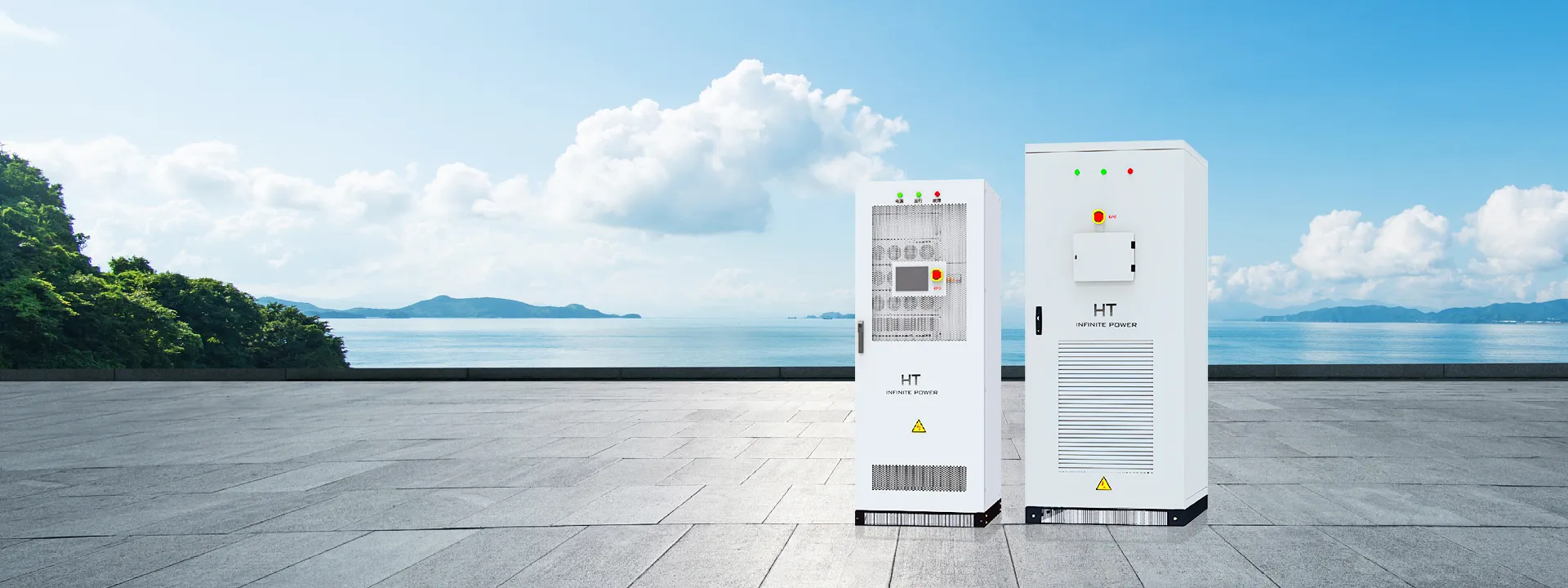

r zijn twee soorten kasten voor binnen- en buitentoepassingen, die voldoen aan de behoeften van verschillende installatielocaties
Drie-niveaus schakelingontwerp van de vermogensmodule, met hoge conversie-efficiëntie en verbeterd energieverbruik
Het lokale bedieningspaneel kan verschillende functies realiseren, zoals het monitoren van de omvormerwerking, het ontwikkelen van energiemanagementstrategieën en het op afstand upgraden van apparatuur
De HT-serie Solar & Energy Storage PCS maakt gebruik van geavanceerde digitale besturingstechnologie en is uitgerust met het onafhankelijk ontwikkelde microgrid-beheersysteem, dat de besturingsprestaties optimaliseert en de systeembetrouwbaarheid verbetert om te voldoen aan de behoeften van verschillende toepassingsscenario's
Modulair rekontwerp, met flexibele configuratie, gemakkelijke uitbreiding en onderhoud. Een enkele solar & energy storage PCS-kast kan worden uitgebreid tot 300 kW◥
Modelbeschrijving
HT-100TS(DC100) vertegenwoordigt een Solar & Energy Storage PCS met een 100 kW AC-vermogen module, isolatietransformator, STS en 50 DC-vermogen modules.
Opmerkingen: De isolatietransformator, STS en DC-vermogen modules◥ zijn optionele componenten, en het nominale uitgangsvermogen en de batterijcapaciteit kunnen flexibel worden geconfigureerd op basis van de projectvereisten.
Productparameters
Certifications: CE IEC50549 IEC61000 IEC64233
Grid Port
Nominaal vermogen：
Max. vermogen：
Nominale stroom：
Max. stroom：
Nominaal voltage：
Nominale frequentie：
Photovoltaic (PV) Port
Max. PV-ingangsspanning：
Max. PV-ingangsvermogen：
Aantal MPPT：
Battery Port
Batterijspanningsbereik：
Algemene Parameters
Beschermingsgraad：
Beschermingsklasse：
Vermogenfactor：
THDU：
Isolatiemodus：
Zelfontlading bij uitschakeling：
Weergave：
Relatieve luchtvochtigheid：
Geluid：
Omgevingstemperatuur：
Koelmodus：
Hoogte：
BMS-communicatie：
EMS-communicatie：
Gewicht (ongeveer)：
Afmetingen (B*D*H)：
50kW
55kW
72A
79A
400Vac，3W+N+PE
50/60Hz(±5Hz)
Minimale batterijspanning -50V
50kW
1/2
600~950V
IP21 (Binnen) / IP54 (Buiten)
/
-1 leidend tot +1 vertraging
＜3%（Nominaal vermogen）
Transformatorisolatie
＜100W（Zonder transformator）
LCD
0 ~ 95% (Geen condensvorming)
＜78dB
-25℃ to +60℃(Vermogensreductie boven 45℃)
Intelligente luchtkoeling
3000m (> 2000m Vermindering)
CAN
RS485 / CAN/Ethernet
1200kg/1350kg
800*800*2100mm（Binnen）；900*1000*2150mm（Buiten）
De volgende zijn de typische configuratieparameters van de HT-serie geïntegreerde zonne-energieopslagsystemen. De werkelijke levering is onderhevig aan de technische overeenkomst.
Elektrisch bedradingsschema van Solar & Energy Storage PCS
De systeemoplossing omvat zowel netwerkaansluitingen als off-grid-modus, isolatietransformatoren en fotovoltaïsche ingangen. Configuraties kunnen variëren afhankelijk van het project, en de bedrading kan iets verschillen. De werkelijke bedrading moet gebaseerd zijn op de bijgeleverde tekeningen die met de zending worden geleverd.
Productfunctie van Solar & Energy Storage PCS
▶ Het gebruik van modulaire PCS vergemakkelijkt onderhoud en uitbreiding.
▶ Onderhoud aan de voorkant kan de vloeroppervlakte en de onderhoudstoegang verminderen
▶ Het kenmerkt zich door veiligheid, betrouwbaarheid, snelle implementatie, lage kosten, hoge energie-efficiëntie en intelligent beheer.
▶ HT Series Solar&Energy Storage PCS integreert modulaire PCS, een lokaal energiebeheersysteem, een monitorsysteem, een distributiesysteem, een omgevingscontrolesysteem, enz.
Introductie van de menselijke-machine-interface van Solar & Energy Storage PCS
De startpagina-interface toont in realtime het vermogen, de spanning, de stroom, de gegenereerde energie, de bedrijfsmodus, de werkstatus en andere informatie van het systeem.
VEELGESTELDE VRAGEN
─── Over Solar & Energy Storage PCS Kast ───
Ja, de HT-serie Solar & Energy Storage PCS Kast ondersteunt functie- en capaciteitsaanpassing. De grootste enkele kast kan een capaciteit van 300KW AC en 300KW PV ondersteunen. De kast ondersteunt parallelle uitbreiding.
We bieden een gratis garantie van 3 jaar, en we kunnen de garantieperiode ook verlengen op basis van uw behoeften. Neem contact met ons op voor meer informatie.
