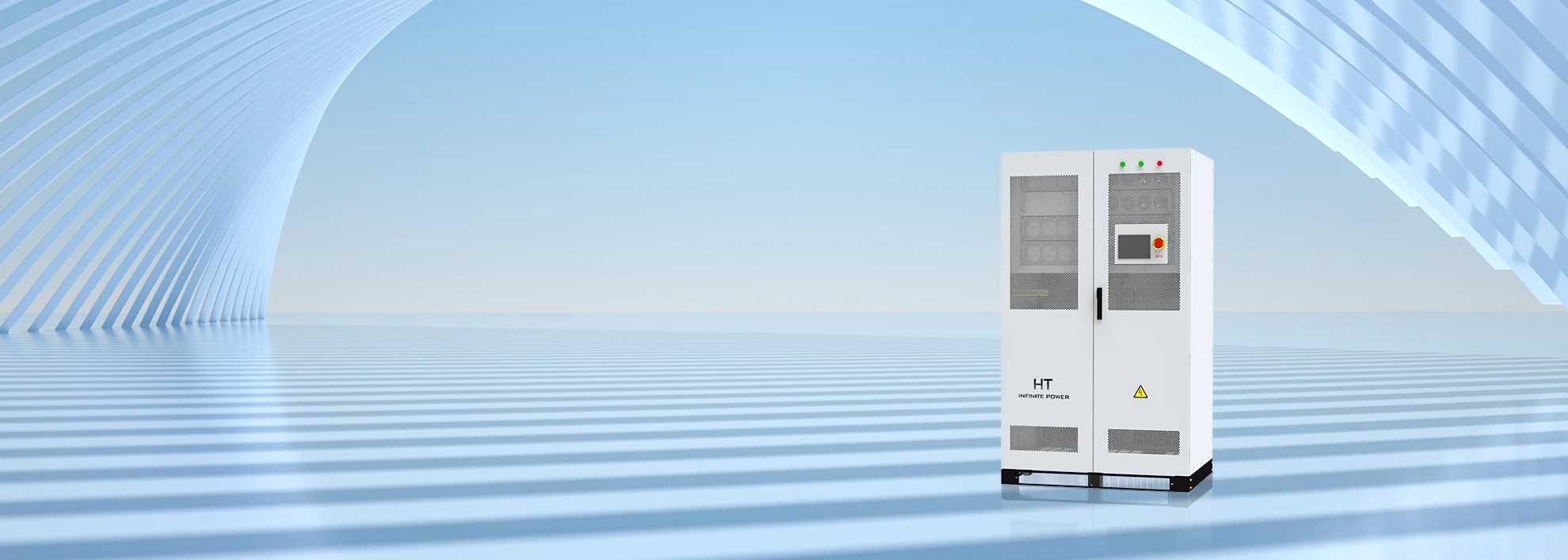

Características do Sistema de Conversão de Potência PCS:
▶ Funções Diversas: Pode aceitar despacho da rede elétrica e possui funções de regulação primária de frequência/tensão, partida a frio, entre outras; existem dois tipos de gabinetes para uso interno e externo, que podem atender às necessidades de diversos locais de instalação.
▶ Gestão Inteligente: Adota tecnologia patenteada de harmônicos e se adapta inteligentemente a diversos cenários, como micro-redes e subestações; o painel de controle local pode realizar diversas funções, como monitoramento da operação do conversor, formulação de estratégias de gestão de energia e atualização remota de equipamentos.
▶ Expansão Flexível: Design modular em rack, configuração flexível, expansão e manutenção convenientes.
▶ Seguro e Confiável: Transformador de isolamento de frequência de energia opcional, forte resistência a impactos, maior segurança, adequado para sistemas de microgrid que precisam operar fora da rede (off-grid).
Parâmetro do Sistema de Conversão de Potência PCS
Parâmetros do lado DC
Faixa de Tensão de Operação
Faixa de Tensão com Carga Total
Corrente DC Máxima
Número de Canais de Entrada
Baterias Compatíveis
Método de Carregamento
Modo de Funcionamento
Parâmetros do lado AC (on-grid)
Potência AC Máxima
Potência AC Nominal
Corrente AC Nominal
Tensão AC Nominal
Faixa de Tensão AC
Frequência
THD
Faixa do Fator de Potência
Parâmetros do lado AC (off-grid)
Tensão AC Nominal
Distorção de Tensão
Frequência Nominal
Capacidade de Sobrecarga
Funções de Proteção
Proteção de Entrada DC
Proteção de Entrada AC
Proteção contra Sobretensão
Proteção contra Sobrecorrente
Detecção de Corrente Residual
Proteção contra Ilha (Anti-Islanding)
Geral
Máxima Potência Não-Isolada
Dimensões
Peso Aproximado
Método de Isolamento
Classificação de Proteção (IP)
Temperatura de Operação
Umidade Relativa
Método de Refrigeração
Nível de Ruído
Altitude
Interface de Comunicação
Certificação
500~1000V
600~950V
100A*2
1/2
Lítio / Chumbo-ácido / Módulos Fotovoltaicos / Fluxo de Líquido
De acordo com as instruções do BMS / MPPT de três estágios
Tensão constante/Corrente constante/Potência constante/Fonte de tensão AC/Fonte de tensão DC/VSG
110kWA
100kW
144A
400VAC，3W+N+PE/3W+PE
400V(-15%~+10%)
50/60Hz,(±5Hz)
<3% (frequência)
-1 de avanço a +1 de retardo
400V
< 3% (Carga linear)
50/60HZ
110% Operação a longo prazo; 120% 1 minuto
Interruptor de carga + Fusível
Disjuntor + Fusível
Tipo II DC / Tipo I AC
Sim
Sim
Sim
97.5%
1200*1000*2100MM
240KG
Não isolado
Interno: IP21; Externo: IP54
-25°C~60°C(Redução de potência de 45°C acima de 45 graus Celsius)
0~95%(Sem orvalho)
Refrigeração por ar
<70DB
3000M(Redução de potência >3000m)
RS485/CAN 2.0/Ethernet
CE,IEC 62477,IEC 61000,IEC60068,IEC61683,IEC61727.IEC62116.CGC
Nota: Os modelos acima são configurações típicas. Em aplicações reais, o número e o tipo de módulos podem ser ajustados de forma flexível de acordo com a configuração da bateria e os requisitos de potência.
Os módulos deste modelo são compostos por módulos HT-50AC em paralelo. O nível de proteção do equipamento é IP65/IP21 e pode ser selecionado conforme as necessidades.
Para uma introdução ao módulo HT-50AC, consulte os detalhes do produto HT-50AC◥
Solução do Sistema de Conversão de Potência PCS para BESS
Em um sistema de fornecimento de energia complementar de múltiplas fontes, incluindo fotovoltaica, eólica, diesel ou rede elétrica pública, o equilíbrio de energia e o controle da operação estável do sistema microgrid podem ser alcançados por meio do sistema de armazenamento de energia de suporte. Este sistema é adequado para ilhas, áreas montanhosas, postos fronteiriços e outras áreas remotas ou com fornecimento de energia instável, sendo também adequado para o sistema de otimização de energia de armazenamento fotovoltaico e carregamento em parques de ciência e tecnologia recém-construídos.
Configuração Típica e Produtos Recomendados do Sistema de Conversão de Potência PCS
Produtos Recomendados
Vantagens Principais
Conversor de Armazenamento de Energia da Série HT
● Transformador de frequência de potência incorporado, forte resistência a impactos e estabilidade;
● Conectado à rede, off-grid, VSG e múltiplos modos de operação para atender às diversas necessidades de microredes
Conversor DC da Série HT
● Suporta o acesso a módulos fotovoltaicos e diversos tipos de baterias de armazenamento de energia, uma máquina para múltiplos usos;
● Design de ampla faixa de tensão de entrada, seleção flexível e configuração de módulos fotovoltaicos e baterias de armazenamento de energia
● Entrada bidirecional com controle independente, maior eficiência na geração de energia fotovoltaica, gestão refinada das baterias de armazenamento de energia
Gabinete de comutação automática da Série HT
● Fonte de alimentação bidirecional, controle totalmente automático;
● Com comunicação RS485 e portas de controle de contato seco, o controle remoto pode ser realizado
PERGUNTAS FREQUENTES
─── Sobre o Sistema de Conversão de Potência HT PCS para BESS ───
Sim, utilizamos uma solução modular, e os tamanhos de potência dos módulos são 50kW, 100kW e 125kW. Você pode personalizar o tamanho do sistema de conversão de potência PCS de acordo com as condições reais.
Aumenta a disponibilidade + melhora a flexibilidade. O design modular não só melhora a eficiência do sistema e reduz os custos de manutenção subsequentes, mas também permite uma expansão flexível de acordo com as necessidades do cliente
O sistema de conversão de potência HT PCS já está listado na Holanda, Tailândia, Bélgica, África do Sul e Hungria. As listagens para mais países serão atualizadas em breve. Por favor, consulte nossa equipe de marketing.
