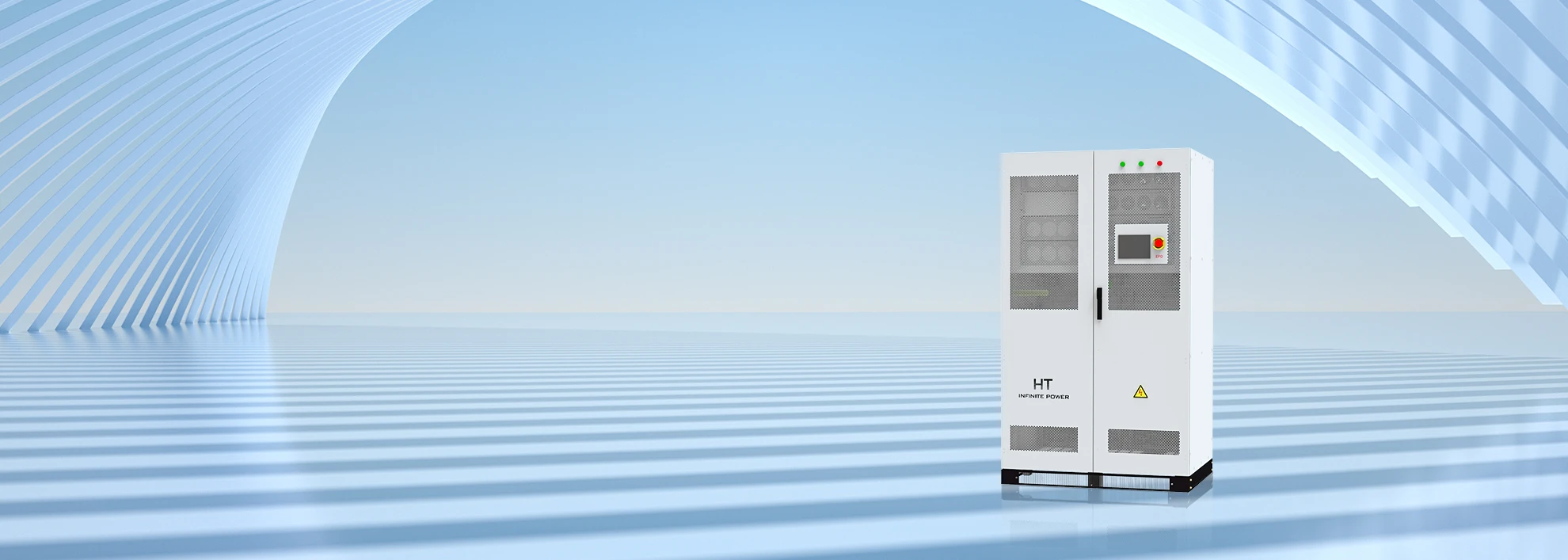

PCS-Vermogenomzetsysteem Kenmerken
▶ Diverse Functies: Het systeem kan netwerkdispatching accepteren en beschikt over functies zoals primaire frequentie-/spanningsregeling, zwarte start en meer. Er zijn twee soorten kasten beschikbaar voor binnen- en buitengebruik, wat aan de behoeften van diverse installatieplaatsen voldoet
▶ Intelligent Management: Het maakt gebruik van gepatenteerde harmonische technologie en past zich intelligent aan verschillende scenario's aan, zoals microgrids en onderstations. Het lokale bedieningspaneel kan verschillende functies realiseren, zoals het bewaken van de werking van de omvormer, het opstellen van energiemanagementstrategieën en het op afstand upgraden van apparatuur
▶ Flexibele Uitbreiding: Modulaire rekontwerpen, flexibele configuratie, gemakkelijke uitbreiding en onderhoud
▶Veilig en Betrouwbaar: Optionele netwerkfrequentie-isolatietransformator, sterke impactbestendigheid, hogere veiligheid, geschikt voor microgridsystemen die off-grid moeten opereren
PCS-Vermogenomzetsysteem Parameters
DC-zijparameters
Bedrijfsspanningsbereik
Volledige belastingspanningsbereik
Maximale DC-stroom
Aantal ingangs-kanalen
Compatibele batterijen
Oplaadmethode
Werkmodus
AC-zijparameters (op het net)
Maximale AC-vermogen
Nominaal AC-vermogen
Nominale AC-stroom
Nominale AC-spanning
AC-spanningsbereik
Frequentie
THD
Power factor bereik
AC-zijparameters (off-grid)
Nominale AC-spanning
Spanningvervorming
Nominale frequentie
Overbelastingscapaciteit
Beschermingsfunctie
DC-ingangsbeveiliging
AC-ingangsbeveiliging
Overspanningsbeveiliging
Overstroombeveiliging
Aardlekkagebeveiliging
Anti-eilandbeveiliging
Algemeen
Maximale niet-geïsoleerde spanning
Afmetingen
Gewicht (ongeveer)
Isolatiemethode
Ingangsbescherming
Bedrijfstemperatuur
Relatieve luchtvochtigheid
Koelingsmethode
Geluidsniveau
Hoogte
Communicatie-interface
Certificering
500~1000V
600~950V
100A*2
1/2
Lithium/loodzuur/fotovoltaïsche modules/vloeistofstroom
Volgens BMS-instructies/driefasige MPPT
Constante spanning/Constante stroom/Constant vermogen/AC-spanningsbron/DC-spanningsbron/VSG
110kWA
100kW
144A
400VAC，3W+N+PE/3W+PE
400V(-15%~+10%)
50/60Hz,(±5Hz)
<3%(Frequentie)
-1 leidend tot +1 traag
400V
< 3%(Lineaire belasting)
50/60Hz
110% Langdurige werking; 120% 1 minuut
Lastschakelaar + Zekering
Schakelaar + Zekering
DC-type I / AC-type I
Ja
Ja
Ja
97.5%
1200*1000*2100MM
240KG
Niet-geïsoleerd
Binnen: IP21; Buiten: IP54
-25°C~60°C(45°C Vermogensafname boven de 45 graden Celsius)
0~95%(Niet condens)
Luchtkoeling
<70DB
3000M(>3000m Vermogensafname)
RS485/CAN 2.0/Ethernet
CE,IEC 62477,IEC 61000,IEC60068,IEC61683,IEC61727.IEC62116.CGC
Opmerking: De bovenstaande modellen zijn typische configuraties. In werkelijke toepassingen kan het aantal en het type modules flexibel worden aangepast op basis van de batterijconfiguratie en de vermogensvereisten.
De modules in dit model zijn samengesteld uit HT-50AC-modules in parallel. Het beschermingsniveau van de apparatuur is IP65/IP21 en kan naar behoefte worden geselecteerd.
Voor een introductie van de HT-50AC-module, raadpleeg de HT-50AC◥ productdetails.
Oplossing van het PCS Vermogenomzetsysteem voor BESS
In een multi-energie complementair stroomvoorzieningssysteem, inclusief fotovoltaïsche energie, windenergie, diesel of het openbare elektriciteitsnet, kan de energiebalans en de stabiele operationele controle van het microgrid-systeem worden bereikt via het ondersteunende energieopslagsysteem. Dit systeem is geschikt voor eilanden, bergachtige gebieden, grensposten en andere afgelegen gebieden of gebieden met een onbetrouwbare stroomvoorziening. Het is ook geschikt voor het energie-optimalisatiesysteem van fotovoltaïsche opslag en opladen in nieuw gebouwde wetenschaps- en technologieparken.
Typische Configuratie en Aanbevolen Producten van het PCS Vermogenomzetsysteem
Aanbevolen Producten
Kernvoordelen
HT-serie energieopslagomvormer
● Ingebouwde netfrequentie-transformator, sterke impactbestendigheid en stabiliteit;
● Netgekoppeld, off-grid, VSG en meerdere bedrijfsmodi om te voldoen aan de diverse behoeften van microgrids
HT-serie DC-omvormer
● Ondersteunt toegang tot fotovoltaïsche modules en verschillende soorten energieopslagbatterijen, één apparaat voor meerdere toepassingen;
● Ontwerp met een breed spanningsinvoersbereik, flexibele selectie en configuratie van fotovoltaïsche modules en energieopslagbatterijen
● Tweeweg-invoer met onafhankelijke bediening, hogere fotovoltaïsche energieopwekkingsefficiëntie, verfijnd beheer van energieopslagbatterijen
HT-serie automatische schakelkast
● Tweeweg-voeding, volledig automatische bediening;
● Met RS485-communicatie en droge contactbedieningpoorten, waardoor afstandsbediening mogelijk is
VEELGESTELDE VRAGEN
─── Over HT PCS Vermogenomzetsysteem voor BESS ───
Ja, we gebruiken een modulaire oplossing, en de modulevermogenformaten zijn 50kW, 100kW en 125kW. U kunt de grootte van het PCS vermogenomzetsysteem aanpassen op basis van de werkelijke omstandigheden.
Verhoogde beschikbaarheid + verbeterde flexibiliteit. Het modulaire ontwerp verbetert niet alleen de systeemefficiëntie en verlaagt de latere onderhoudskosten, maar maakt ook flexibele uitbreiding mogelijk volgens de behoeften van de klant.
Het HT PCS vermogenomzetsysteem is goedgekeurd in Nederland, Thailand, België, Zuid-Afrika en Hongarije. Goedkeuringen voor meer landen worden binnenkort bijgewerkt. Raadpleeg onze marketingmedewerkers voor meer informatie
