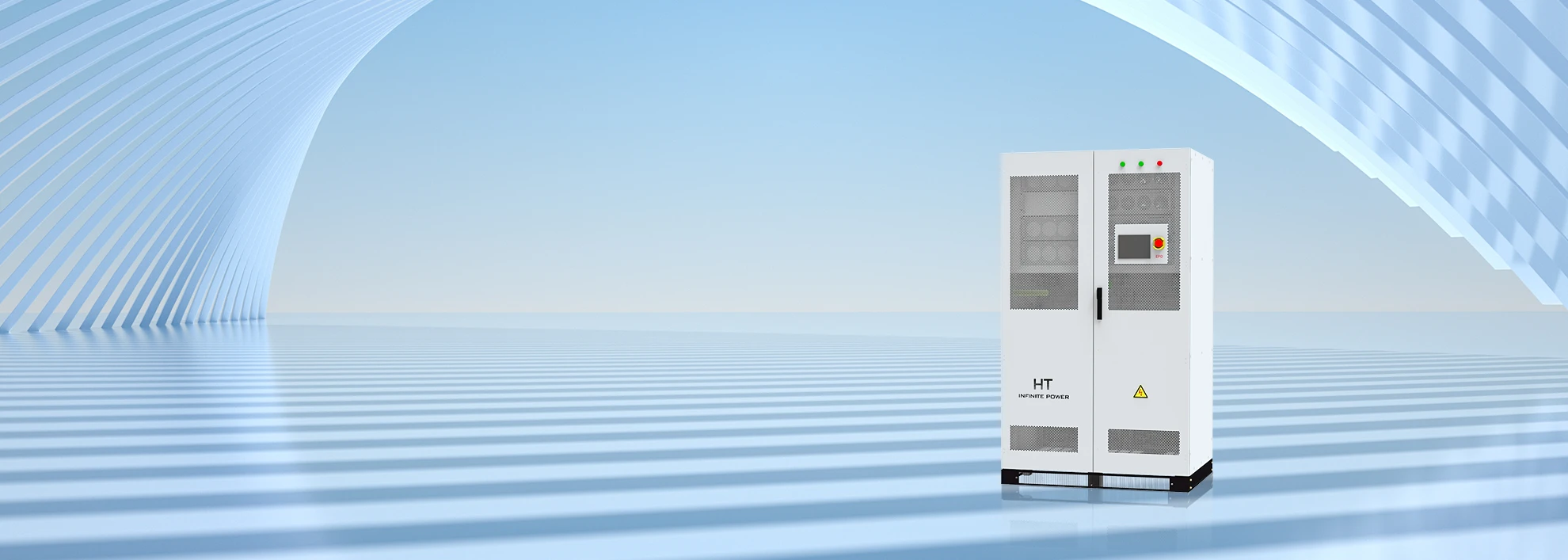

Caractéristiques du Système de Conversion d'Énergie PCS
▶ Fonctions diverses : Il peut accepter la gestion du réseau et dispose de fonctions telles que la régulation primaire de la fréquence/tension, le démarrage à froid et d'autres fonctions ; il existe deux types de coffrets pour une utilisation intérieure et extérieure, qui peuvent répondre aux besoins de différents sites d'installation.
▶ Gestion intelligente : Il adopte une technologie brevetée de suppression des harmoniques et s'adapte intelligemment à divers scénarios tels que les microgrids et les sous-stations ; le panneau de contrôle local permet de réaliser diverses fonctions telles que la surveillance du fonctionnement du convertisseur, l'élaboration de stratégies de gestion de l'énergie et la mise à jour à distance des équipements.
▶ Flexible expansion: Modular rack design, flexible configuration, convenient expansion and maintenance.
▶ Sûr et fiable : Transformateur d'isolement à fréquence de puissance en option, forte résistance aux chocs, sécurité accrue, adapté aux systèmes de microgrids nécessitant un fonctionnement hors réseau.
Paramètre du Système de Conversion d'Énergie PCS
Paramètres du côté DC
Plage de tension de fonctionnement
Plage de tension à pleine charge
Courant CC maximal
Nombre de canaux d'entrée
Batteries compatibles
Méthode de charge
Mode de fonctionnement
Paramètres du côté CA (réseau connecté)
Puissance maximale CA
Puissance nominale CA
Courant nominal CA
Tension nominale CA
Plage de tension CA
Fréquence
THD (Distorsion harmonique totale)
Plage du facteur de puissance
Paramètres du côté CA (hors réseau)
Tension nominale CA
Distorsion de tension
Fréquence nominale
Capacité de surcharge
Fonction de protection
Protection d'entrée CC
Protection d'entrée CA
Protection contre les surtensions
Protection contre les surintensités
Détection de courant résiduel
Protection anti-îlotage
Général
Maximale Non-isolée
Dimensions
Poids approximatif
Méthode d'isolation
Protection contre les pénétrations
Température de fonctionnement
Humidité relative
Méthode de refroidissement
Niveau sonore
Altitude
Interface de communication
Certification
500~1000V
600~950V
100A*2
1/2
Lithium / plomb-acide / modules photovoltaïques / flux liquide
Selon les instructions BMS/ trois étapes MPPT
Tension constante/Courant constant/Puissance constante/Source de tension CA/Source de tension CC/VSG
110kWA
100kW
144A
400VAC，3W+N+PE/3W+PE
400V(-15%~+10%)
50/60Hz,(±5Hz)
<3%(fréquence)
-1 en avance à +1 en retard
400V
< 3%(Charge linéaire)
50/60Hz
110% Fonctionnement à long terme ; 120% 1 minute
Interrupteur de charge + Fusible
Disjoncteur + Fusible
Type CC II / Type CA I
Oui
Oui
Oui
97.5%
1200*1000*2100MM
240KG
Non isolé
Intérieur:IP21;Extérieur:IP54
-25°C~60°C(45℃ Réduction de la puissance au-dessus de 45 degrés Celsius 4o mini)
0~95%(Pas de condensation)
Refroidissement par air
<70DB
3000M(3000M Réduction de la puissance)
RS485/CAN 2.0/Ethernet
CE,IEC 62477,IEC 61000,IEC60068,IEC61683,IEC61727.IEC62116.CGC
Note: The above models are typical configurations. In actual applications, the number and type of modules can be flexibly adjusted according to battery configuration and power requirements.
The modules in this model are composed of HT-50AC modules in parallel. The equipment protection level is IP65/IP21 and can be selected according to needs.
For an introduction to the HT-50AC module, please refer to the HT-50AC◥ product details.
Solution du Système de Conversion d'Énergie PCS pour BESS
Dans un système d'alimentation complémentaire multi-énergie comprenant des panneaux photovoltaïques, l'éolien, des générateurs diesel ou le réseau public, l'équilibre de la puissance et le contrôle stable du fonctionnement du système microgrid peuvent être assurés grâce au système de stockage d'énergie de soutien, adapté aux îles, aux zones montagneuses, aux postes-frontières et autres zones éloignées ou à alimentation instable. Il est également adapté au système d'optimisation de l'énergie pour le stockage photovoltaïque et la recharge dans les parcs scientifiques et technologiques récemment construits.
Configuration Typique et Produits Recommandés du Système de Conversion d'Énergie PCS
Produits Recommandés
Produits Recommandés
Convertisseur de stockage d'énergie série HT
● Transformateur à fréquence de puissance intégré, forte résistance aux chocs et stabilité.
● Réseau connecté, hors réseau, VSG et multiples modes de fonctionnement pour répondre aux besoins divers des microgrids.
Convertisseur CC série HT
● Prend en charge l'accès aux modules photovoltaïques et à divers types de batteries de stockage d'énergie, une machine pour plusieurs usages.
● Conception à large plage de tension d'entrée, sélection et configuration flexibles des modules photovoltaïques et des batteries de stockage d'énergie.
● Contrôle indépendant à double entrée, efficacité de production d'énergie photovoltaïque plus élevée, gestion raffinée des batteries de stockage d'énergie.
Armoire de commutation automatique série HT
● Alimentation bidirectionnelle, contrôle entièrement automatique.
● Avec communication RS485 et ports de contrôle à contact sec, le contrôle à distance peut être réalisé.
QUESTIONS FRÉQUEMMENT POSÉES
─── À propos du système de conversion d'énergie HT PCS pour BESS ───
Oui, nous utilisons une solution modulaire, et les tailles de puissance des modules sont 50 kW, 100 kW, 125 kW. Vous pouvez personnaliser la taille du système de conversion d'énergie PCS en fonction des conditions réelles.
Augmenter la disponibilité + améliorer la flexibilité. La conception modulaire améliore non seulement l'efficacité du système et réduit les coûts de maintenance ultérieurs, mais permet également une expansion flexible en fonction des besoins des clients.
Le système de conversion d'énergie HT PCS est homologué aux Pays-Bas, en Thaïlande, en Belgique, en Afrique du Sud et en Hongrie. Les homologations pour d'autres pays seront bientôt mises à jour. Veuillez consulter notre personnel marketing.
