Sistema de almacenamiento de energía modular industrial y comercial
2025-01-16
En opinión de los profesionales, los sistemas de almacenamiento de energía industriales y comerciales modulares tienen un diseño más compacto, lo que puede reducir eficazmente el número de equipos y el espacio en el suelo, reduciendo así los costos de construcción, operación y mantenimiento, y se alinean mejor con la demanda del mercado principal.
Hoy en día, muchas empresas, incluyendo CATL, BYD, Sungrow, Huawei, entre otras, no solo se enfocan en sus negocios principales, sino que también desarrollan y producen sistemas de almacenamiento de energía industriales y comerciales modulares y lanzan sus propios productos tecnológicos.
El sistema de almacenamiento de energía industrial y comercial modular tiene un diseño más compacto, lo que puede reducir eficazmente el número de equipos y el espacio en el suelo, disminuir los costos de construcción, operación y mantenimiento, y satisfacer mejor la demanda del mercado principal. En el futuro, más empresas integrarán baterías de almacenamiento de energía, inversores, sistemas de control, dispositivos de almacenamiento de energía y otras funciones en un diseño modular para lograr una expansión flexible, una operación y mantenimiento convenientes, y satisfacer la instalación y despliegue eficientes en los sitios de proyectos.
Antecedentes del desarrollo del sistema de almacenamiento de energía industrial y comercial modular
En comparación con el almacenamiento de energía a gran escala, el tamaño del mercado del almacenamiento de energía industrial y comercial no es tan grande. Sin embargo, debido a consideraciones de costos, políticas, seguridad, operación y mantenimiento, las empresas de instalación suelen tener dificultades en la toma de decisiones de proyectos y la firma de contratos, lo que ha llevado al rápido desarrollo de sistemas de almacenamiento de energía industrial y comercial modulares, con menores costos de inversión y una implementación más flexible.
¿Qué es un sistema de almacenamiento de energía industrial y comercial modular?
El diseño modular de un sistema de almacenamiento de energía industrial y comercial modular se refiere a descomponer el sistema de almacenamiento de energía en múltiples módulos independientes, cada uno de los cuales contiene una unidad de almacenamiento de energía, una unidad de control y conectores.
Como el convertidor de almacenamiento de energía modular AC-AC de 125KW, el convertidor de almacenamiento de energía modular DC-DC de 50KW, el módulo STS, etc. Estos módulos pueden funcionar de manera independiente o combinarse y ampliarse según sea necesario. Su flexibilidad y escalabilidad permiten aumentar o disminuir módulos de almacenamiento de energía o módulos de potencia según los cambios en la demanda de energía, adaptándose a las necesidades de almacenamiento de energía de diferentes escalas y escenarios de aplicación.

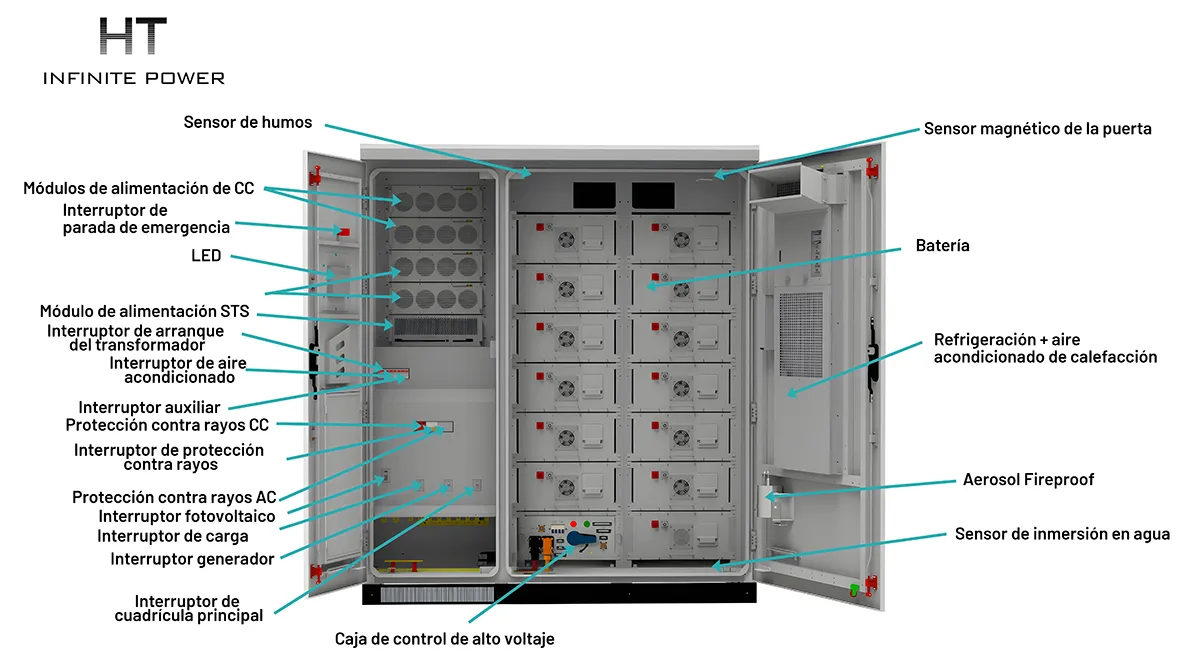

Los principales componentes y funciones de los sistemas de almacenamiento de energía industrial y comercial modulares.
1. PACK de baterías de almacenamiento de energía
Composed of multiple battery modules, such as (64V 18KWH) to form a larger capacity energy storage system (100kwh 200kwh 300kwh 500kwh, etc.)
2. Bidirectional Energy Storage Converter (PCS)
It is composed of a single 50kw or 125kw ACAC power module to form the energy storage converter power size required by the customer.
Por ejemplo: 100KW, 200KW, 500KW, etc.
Puede hacer clic en el módulo de suministro de energía AC-DC tipo gabinete HT para ver más información sobre el producto.
3. Módulo inversor fotovoltaico DCDC
Un solo módulo inversor fotovoltaico DCDC de 50KW se utiliza para formar el tamaño de potencia del inversor fotovoltaico requerido por el cliente, como 100KW, 300KW, 500KW, etc.
Por favor, haga clic en el MÓDULO DE SUMINISTRO DE ENERGÍA DC-DC DEL GABINETE HT para más información sobre los productos de inversores fotovoltaicos modulares.
4. Módulo de conmutación automática entre red y fuera de red (STS)
La función principal es conmutar automáticamente entre la conexión a la red y fuera de la red, y el tiempo de conmutación debe ser inferior a 100 ms para evitar cortes de energía repentinos en los equipos.
5. Sistema de control de temperatura, como aire acondicionado industrial o unidad de refrigeración líquida
Actualmente, existen dos métodos principales de control de temperatura: refrigeración por aire y refrigeración líquida.
Controla la temperatura del gabinete del sistema de almacenamiento de energía y de la batería de almacenamiento de energía.
6. Caja de control de alto voltaje y BMS
Controla y gestiona el estado operativo de las baterías.
7. EMS y pantalla de control HMI local
Controla el estado de funcionamiento de todo el sistema de almacenamiento de energía en el modo establecido, recibe la información subida por el BMS y gestiona el sistema de almacenamiento de energía de manera unificada. Los usuarios pueden gestionar localmente en la pantalla HMI o de manera remota a través de la plataforma en la nube.
8. Sistema de protección contra incendios
Incluye principalmente extintores, detectores de humo, etc.
9. Transformador de aislamiento
Aísla eléctricamente el sistema de almacenamiento de energía de la red eléctrica o de otros equipos. Protege la seguridad de los equipos y de los operadores.
Ventajas de los sistemas de almacenamiento de energía industrial y comercial modulares
1.Flexibilidad y escalabilidad::
El diseño modular permite que el sistema de almacenamiento de energía aumente o disminuya los módulos de almacenamiento de energía según los cambios en la demanda de energía, adaptándose a las necesidades de almacenamiento de energía de diferentes escalas.

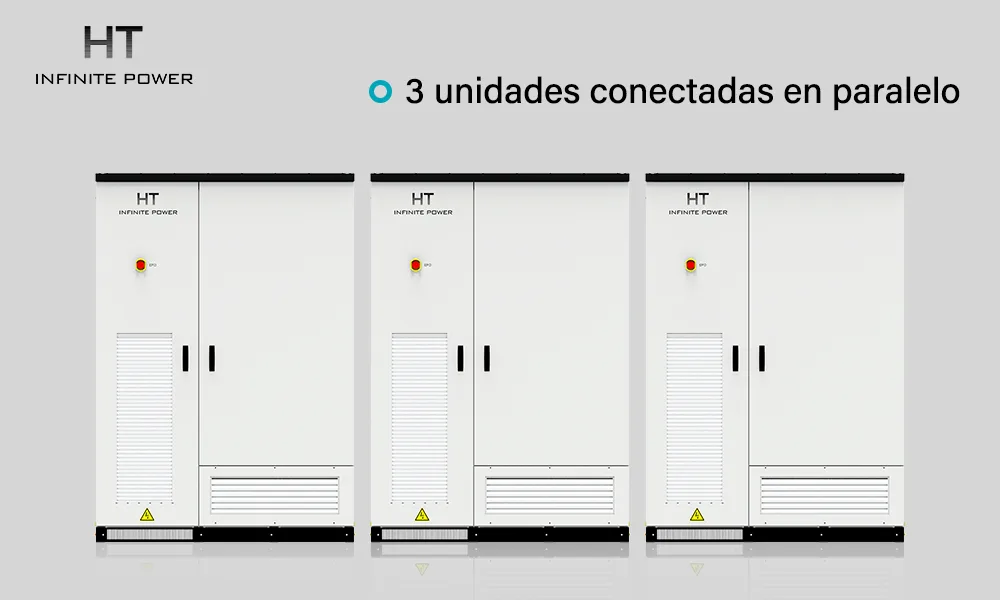

El gabinete de almacenamiento de energía industrial y comercial HT INFINITEPOWER puede realizar la operación paralela de 3 unidades en el modo de trabajo de conmutación automática entre red y fuera de red, expandiendo efectivamente la capacidad del sistema. En el modo único de conexión a la red o fuera de la red, se pueden conectar más unidades en paralelo.
2.Reducir los costos de construcción y operación:
Al reducir el número de equipos y el espacio en el suelo, se reducen los costos de construcción, operación y mantenimiento.
Dado que un solo gabinete de almacenamiento de energía ocupa un área pequeña y es ligero, se puede organizar de manera flexible según el sitio de instalación del cliente, y se pueden instalar diferentes equipos en diferentes ubicaciones dentro del parque o fábrica, en comparación con los sistemas de almacenamiento de energía a gran escala centralizados.
3.Operación y mantenimiento convenientes:
El diseño modular hace que el mantenimiento del sistema sea más conveniente, y los módulos defectuosos pueden ser rápidamente localizados y reparados, reduciendo el tiempo de inactividad.
Dado que cada módulo es independiente, el diagnóstico de fallos y el mantenimiento se vuelven más sencillos. Solo es necesario reemplazar o reparar el módulo defectuoso sin necesidad de apagar todo el sistema para el mantenimiento.
El diseño modular puede lograr aislamiento local. Una vez que ocurre un fallo, el impacto está limitado, lo que favorece una operación segura.
Además, el sistema de almacenamiento de energía modular todo-en-uno para exteriores puede instalarse rápidamente, especialmente los módulos prefabricados, lo que puede reducir considerablemente el tiempo de instalación en el sitio.
La principal forma de producto del sistema de almacenamiento de energía industrial y comercial modular es el gabinete de almacenamiento de energía exterior, y la capacidad de almacenamiento de un solo gabinete de almacenamiento de energía generalmente se encuentra entre 100-500kWh.
Dado que más del 80% de los proyectos de almacenamiento de energía industrial y comercial están dentro de los 5MWh, las soluciones modulares tienen ventajas evidentes en flexibilidad, por lo que los productos de gabinetes de almacenamiento de energía se han convertido en la opción principal en el mercado de almacenamiento de energía industrial y comercial, y su participación ha superado a la de las soluciones de almacenamiento de energía centralizadas.
Las soluciones modulares no solo se pueden aplicar en el campo del almacenamiento de energía industrial y comercial, sino que también tienen ventajas únicas en el campo del almacenamiento de gran escala.
La solución de sistema de almacenamiento de energía industrial y comercial modular logra un control más refinado de las celdas de las baterías, mejorando así la eficiencia operativa de los sistemas de almacenamiento de energía a gran escala en un 3%-4%.
Al mismo tiempo, el diseño modular también hace que la operación y el mantenimiento posteriores sean más convenientes, y la tasa de disponibilidad del sistema ha aumentado a más del 90%.
Principales escenarios de aplicación de los sistemas de almacenamiento de energía industrial y comercial modulares
Para usuarios industriales y comerciales con grandes fluctuaciones en la carga eléctrica, la configuración de almacenamiento de energía y la gestión energética integral pueden reducir eficazmente los costos de electricidad del usuario. Durante cortes de energía y restricciones de energía en la red eléctrica pública, el sistema de almacenamiento de energía también puede proporcionar suministro de energía continuo a las cargas locales para garantizar la producción y operación normal de los usuarios industriales y comerciales.
1. Corte de picos y llenado de valles + anti-retroceso + control de demanda
- Carga y descarga automática según las tarifas eléctricas por horario de uso.
- Monitoreo de la capacidad de distribución y carga
2.Suministro de energía de respaldo + conmutación sin interrupciones
- Ajuste de la estrategia de protección contra isla, módulo de potencia STS opcional
- Conmutación sin interrupciones entre conexión a la red y fuera de la red, almacenamiento de energía tipo UPS, suministro de energía ininterrumpido.

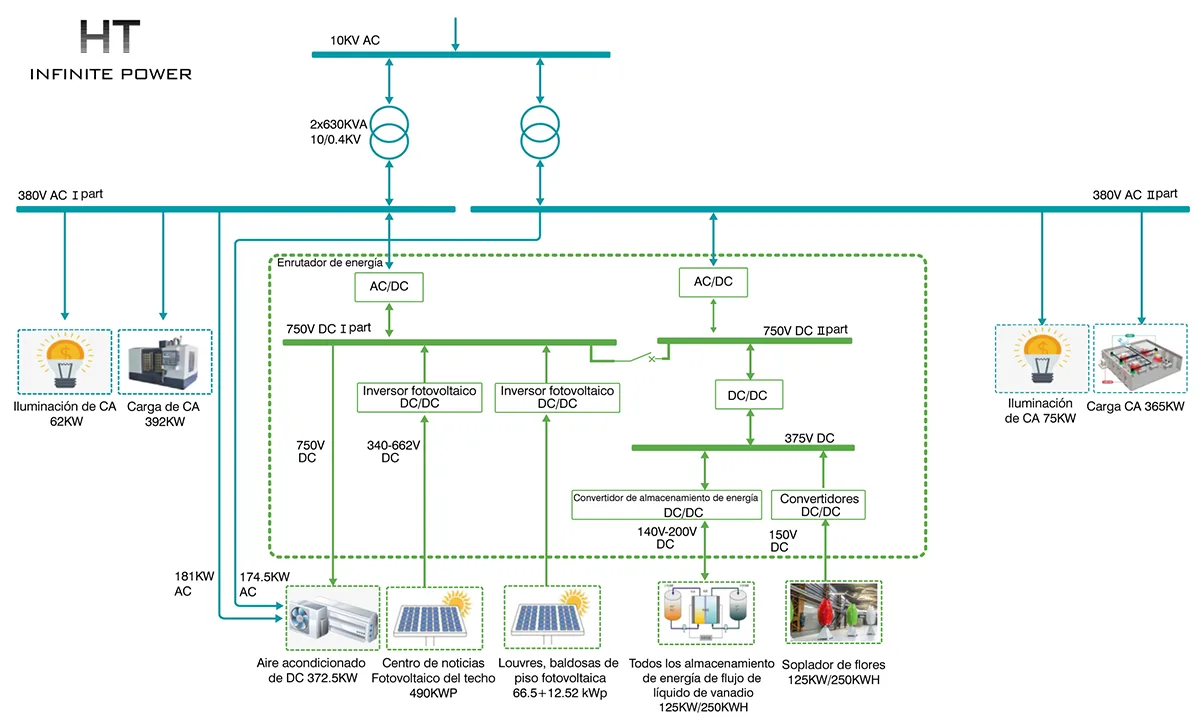

En un sistema de suministro de energía complementario de múltiples energías, que incluye fotovoltaica, energía eólica, motor diésel o red eléctrica pública, se puede lograr el equilibrio de potencia y el control de operación estable del sistema de microred a través del sistema de almacenamiento de energía de apoyo.
No solo es adecuado para islas, áreas montañosas, puestos fronterizos y otras áreas remotas o zonas con suministro de energía inestable, sino también para el sistema de optimización energética de almacenamiento fotovoltaico y carga en parques científicos y tecnológicos recién construidos.
3. Suministro de energía fuera de la red + carga de impacto (como bomba de agua, aire acondicionado central)
- Para satisfacer las necesidades de operación de microred o fuera de la red con carga de impacto.
- Interfaz fotovoltaica reservada; compatible con la conexión de motor diésel.
4.Edificio de cero carbono/parque de cero carbono/pueblo de cero carbono
- Fotovoltaica + almacenamiento de energía, alta capacidad de relación de almacenamiento de energía.
- Buses duales AC y DC, acoplamiento del lado DC fotovoltaico.
Perspectivas de desarrollo futuro de los sistemas de almacenamiento de energía industrial y comercial modulares
Con el rápido desarrollo de la tecnología de almacenamiento de energía, los sistemas de almacenamiento de energía industrial y comercial modulares se han utilizado ampliamente en los campos de regulación de la red, conexión de energías renovables a la red, carga de vehículos eléctricos, etc.
Especialmente en el campo de las energías renovables, debido a la intermitencia e inestabilidad, se requieren sistemas de almacenamiento de energía para almacenar y regular la energía, y los sistemas modulares de almacenamiento de energía pueden satisfacer mejor esta demanda.
En el futuro, con el desarrollo continuo de la tecnología de almacenamiento de energía y la reducción adicional de costos, la aplicación de los sistemas modulares de almacenamiento de energía será más extensa.
