Système de stockage d'énergie modulaire industriel et commercial
2025-01-16
Selon les professionnels, les systèmes de stockage d'énergie modulaires pour l'industrie et le commerce sont plus compacts en termes de conception, et peuvent réduire efficacement le nombre d'équipements et l'espace au sol, ce qui permet ainsi de diminuer les coûts de construction, d'exploitation et de maintenance. Ces systèmes répondent également mieux à la demande du marché mainstream.
Aujourd'hui, de nombreuses entreprises, dont CATL, BYD, Sungrow, Huawei, etc., ne se concentrent pas seulement sur leurs activités principales, mais développent également et produisent des systèmes de stockage d'énergie modulaires pour l'industrie et le commerce, tout en lançant leurs propres produits technologiques.
Le système de stockage d'énergie modulaire pour l'industrie et le commerce est plus compact dans sa conception, ce qui permet de réduire efficacement le nombre d'équipements et l'espace au sol, de diminuer les coûts de construction, d'exploitation et de maintenance, et de mieux répondre à la demande du marché mainstream. À l'avenir, davantage d'entreprises intégreront des batteries de stockage d'énergie, des onduleurs, des systèmes de contrôle, des dispositifs de stockage d'énergie et d'autres fonctions dans une conception modulaire afin de réaliser une expansion flexible, une exploitation et une maintenance pratiques, et de répondre aux besoins d'installation et de déploiement efficaces des sites de projet.
Contexte du développement des systèmes de stockage d'énergie modulaires pour l'industrie et le commerce
Comparé au stockage d'énergie à grande échelle, la taille du marché du stockage d'énergie industriel et commercial n'est pas très grande. Cependant, en raison de facteurs tels que les coûts, les politiques, la sécurité, l'exploitation et la maintenance, les entreprises d'installation rencontrent souvent des difficultés dans la prise de décision des projets et la signature de contrats. Cela a conduit au développement rapide des systèmes de stockage d'énergie modulaires pour l'industrie et le commerce, qui présentent des coûts d'investissement plus faibles et une plus grande flexibilité de déploiement.
Qu'est-ce qu'un système de stockage d'énergie modulaire pour l'industrie et le commerce ?
La conception modulaire d'un système de stockage d'énergie modulaire pour l'industrie et le commerce consiste à décomposer le système de stockage d'énergie en plusieurs modules indépendants, chacun contenant une unité de stockage d'énergie, une unité de contrôle et des connecteurs.
Par exemple, le convertisseur d'énergie modulaire AC-AC de 125 kW, le convertisseur d'énergie modulaire DC-DC de 50 kW, le module STS, etc. Ces modules peuvent fonctionner seuls ou être combinés et étendus selon les besoins. Leur flexibilité et évolutivité permettent d'ajouter ou de supprimer des modules de stockage d'énergie ou des modules de puissance en fonction des variations de la demande en énergie, s'adaptant ainsi aux besoins de stockage d'énergie de différentes échelles et scénarios d'application.

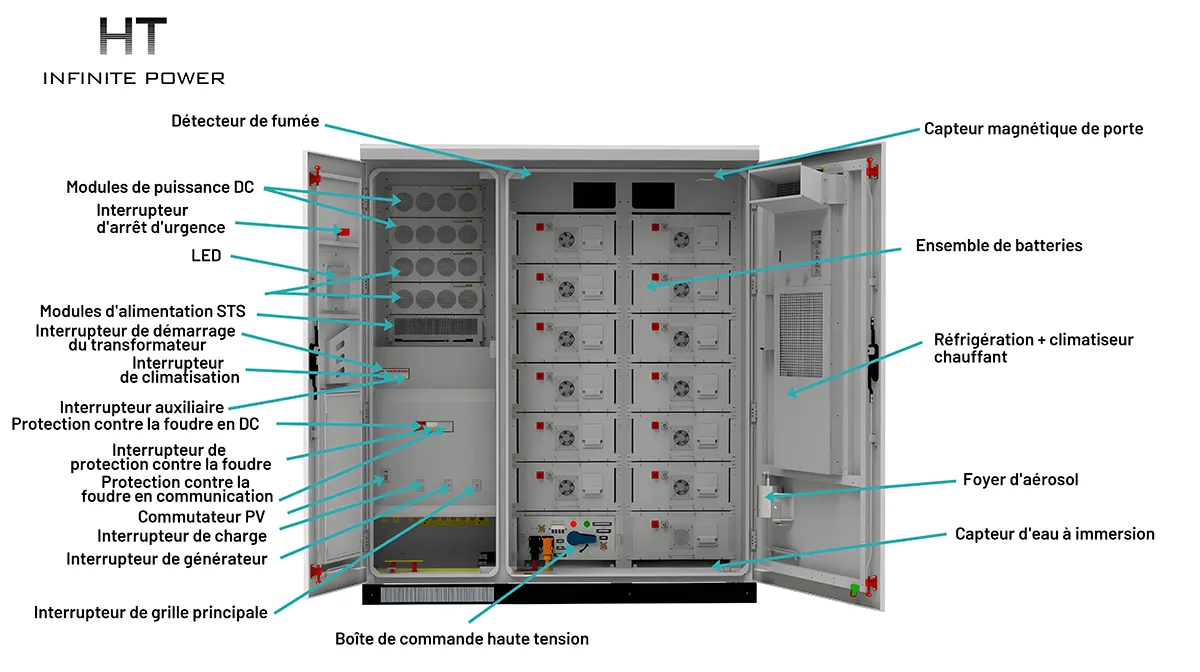

Les composants principaux et les fonctions des systèmes de stockage d'énergie modulaires pour l'industrie et le commerce.
1. Batterie de stockage d'énergie PACK
Composé de plusieurs modules de batterie, tels que (64V 18KWH), pour former un système de stockage d'énergie de plus grande capacité (100kWh, 200kWh, 300kWh, 500kWh, etc.)
2. Convertisseur de stockage d'énergie bidirectionnel (PCS)
Il est composé d'un module de puissance AC-AC de 50kW ou 125kW pour former la taille de puissance du convertisseur de stockage d'énergie requise par le client.
Par exemple : 100KW, 200KW, 500KW, etc.
Vous pouvez cliquer sur le module d'alimentation AC-DC type armoire HT pour voir plus d'informations sur les produits.
3. Module onduleur photovoltaïque DCDC
Un module onduleur photovoltaïque DCDC de 50kW est utilisé pour former la taille de puissance de l'onduleur photovoltaïque requise par le client, comme 100KW, 300KW, 500KW, etc.
Veuillez cliquer sur le MODULE D'ALIMENTATION DC-DC ARMOIRE HT pour plus d'informations sur les produits d'onduleur photovoltaïque modulaire.
4.Module de commutation automatique on-grid et off-grid STS
La fonction principale est de commuter automatiquement entre on-grid et off-grid, et le temps de commutation doit être inférieur à 100 ms pour éviter une coupure de courant soudaine de l'équipement.
5. Système de contrôle de température, tel que la climatisation industrielle ou l'unité de refroidissement liquide
Actuellement, il existe deux principales méthodes de contrôle de la température : le refroidissement par air et le refroidissement liquide.
Contrôler la température de l'armoire de stockage d'énergie et de la batterie de stockage d'énergie.
6. Boîte de contrôle haute tension et BMS
Contrôler et gérer l'état de fonctionnement des batteries
7. EMS et écran de contrôle HMI local
Contrôler l'état de fonctionnement de l'ensemble du système de stockage d'énergie en mode défini, recevoir les informations téléchargées par le BMS, et gérer l'ensemble du système de stockage d'énergie de manière unifiée. Les utilisateurs peuvent gérer localement sur l'écran HMI ou à distance via la plateforme cloud.
8. Système de protection contre l'incendie
Comprend principalement des extincteurs, des détecteurs de fumée, etc.
9. Transformateur d'isolation
Isoler électriquement le système de stockage d'énergie du réseau électrique ou d'autres équipements. Protéger la sécurité des équipements et des opérateurs.
Avantages des systèmes de stockage d'énergie modulaires pour l'industrie et le commerce
1.Flexibilité et évolutivité :
La conception modulaire permet au système de stockage d'énergie d'ajouter ou de supprimer des modules de stockage d'énergie en fonction des variations de la demande en énergie, s'adaptant ainsi aux besoins de stockage d'énergie de différentes échelles.

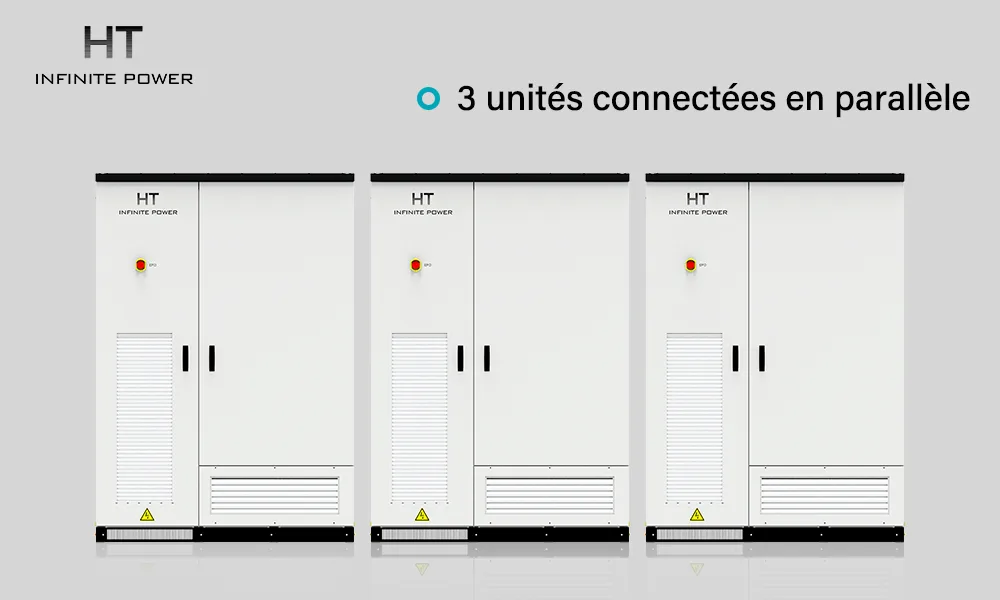

L'armoire de stockage d'énergie industrielle et commerciale HT INFINITEPOWER peut réaliser le fonctionnement parallèle de 3 machines en mode de travail de commutation automatique on-grid et off-grid, ce qui permet d'augmenter efficacement la capacité du système. En mode on-grid ou off-grid unique, davantage de machines peuvent être connectées en parallèle.
2.Réduire les coûts de construction et d'exploitation :
En réduisant le nombre d'équipements et l'espace au sol, les coûts de construction, d'exploitation et de maintenance sont réduits.
Étant donné qu'une seule armoire de stockage d'énergie occupe peu d'espace et est légère, elle peut être disposée de manière flexible en fonction du site d'installation du client. De plus, contrairement aux systèmes de stockage d'énergie à grande échelle centralisés, différents équipements peuvent être installés à différents endroits dans le parc ou l'usine.
3.Exploitation et maintenance pratiques :
La conception modulaire rend la maintenance du système plus pratique, et les modules défectueux peuvent être rapidement localisés et réparés, réduisant ainsi les temps d'arrêt.
Étant donné que chaque module est indépendant, le diagnostic des pannes et la maintenance deviennent plus simples. Seul le module défectueux doit être remplacé ou réparé sans avoir besoin d'arrêter l'ensemble du système pour maintenance.
La conception modulaire permet d'atteindre une isolation locale. Lorsqu'une panne se produit, l'impact est limité, ce qui favorise un fonctionnement sécurisé.
De plus, le système de stockage d'énergie modulaire tout-en-un extérieur peut être installé rapidement, en particulier les modules préfabriqués, ce qui permet de réduire considérablement le temps d'installation sur site.
La forme principale du produit du système de stockage d'énergie modulaire pour l'industrie et le commerce est l'armoire de stockage d'énergie extérieure, et la capacité de stockage d'une seule armoire de stockage d'énergie est généralement comprise entre 100-500kWh.
Étant donné que plus de 80 % des projets de stockage d'énergie industriels et commerciaux sont inférieurs à 5 MWh, les solutions modulaires présentent des avantages évidents en termes de flexibilité. Ainsi, les produits d'armoires de stockage d'énergie sont devenus dominants sur le marché du stockage d'énergie industriel et commercial, et leur part a dépassé celle des solutions de stockage d'énergie centralisées.
Les solutions modulaires ne se limitent pas seulement au domaine du stockage d'énergie industriel et commercial, mais présentent également des avantages uniques dans le domaine du stockage à grande échelle.
La solution de système de stockage d'énergie modulaire pour l'industrie et le commerce permet un contrôle plus précis des cellules de batterie, améliorant ainsi l'efficacité opérationnelle des systèmes de stockage d'énergie à grande échelle de 3 % à 4 %.
En même temps, la conception modulaire rend également l'exploitation et la maintenance ultérieures plus pratiques, et le taux de disponibilité du système a augmenté à plus de 90 %.
Principaux scénarios d'application des systèmes de stockage d'énergie modulaires pour l'industrie et le commerce
Pour les utilisateurs industriels et commerciaux ayant de grandes fluctuations de charge électrique, la configuration de stockage d'énergie et de gestion énergétique globale peut réduire efficacement les coûts d'électricité des utilisateurs. Lors des coupures de courant et des restrictions d'approvisionnement en électricité du réseau public, le système de stockage d'énergie peut également fournir une alimentation continue aux charges locales pour garantir le bon fonctionnement de la production et des opérations des utilisateurs industriels et commerciaux.
1.Coupure de pointe et remplissage de vallée + anti-retour de courant + contrôle de la demande
- Chargement et déchargement automatiques selon les prix de l'électricité en fonction de l'heure d'utilisation
- Surveillance de la capacité de distribution et de la charge
2.Alimentation de secours + commutation sans faille
- Ajustement de la stratégie de protection anti-îlotage, module de puissance STS en option
- Commutation sans faille entre on-grid et off-grid, stockage d'énergie de type UPS, alimentation sans interruption

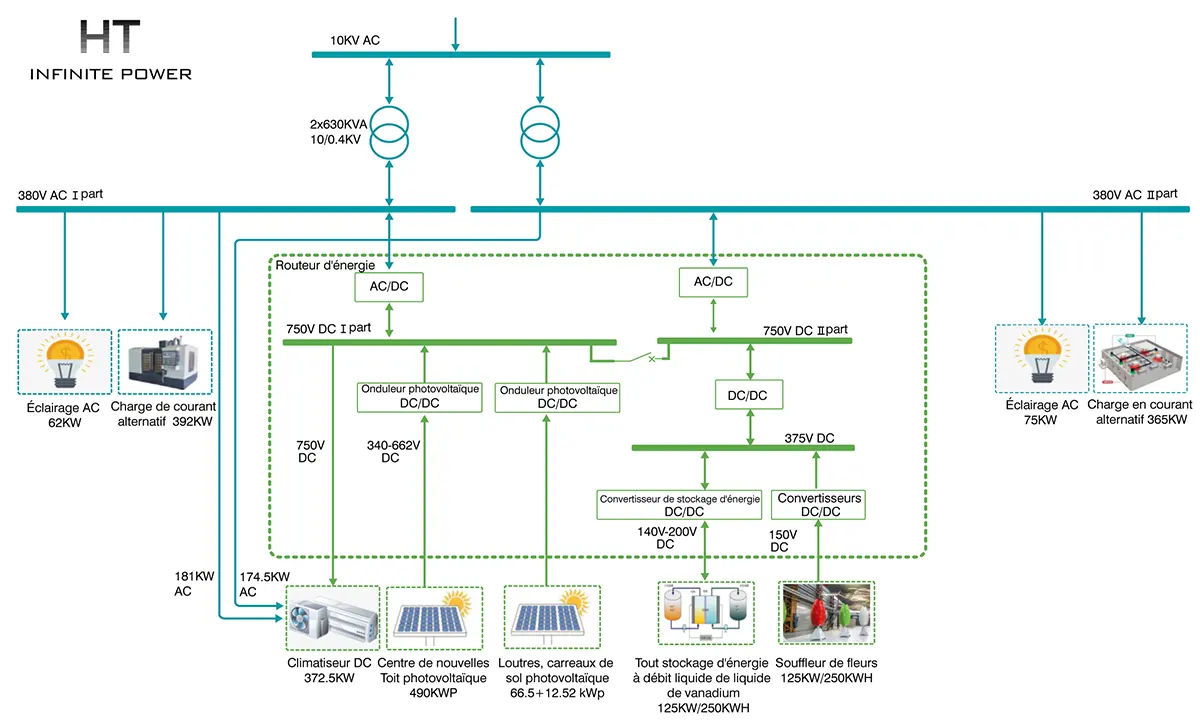

Dans un système de production d'énergie multi-sources comprenant des panneaux photovoltaïques, de l'énergie éolienne, des moteurs diesel ou un réseau public, l'équilibre énergétique et le contrôle de l'opération stable du système micro-réseau peuvent être réalisés grâce au système de stockage d'énergie associé.
Il est non seulement adapté pour les îles, les régions montagneuses, les postes frontaliers et autres zones éloignées ou à alimentation instable, mais aussi pour le système d'optimisation de l'énergie photovoltaïque et de stockage et de recharge dans les parcs technologiques récemment construits.
3.Alimentation hors réseau + charge à impact (par exemple, pompe à eau, climatisation centrale)
- Pour répondre aux besoins d'exploitation en micro-réseau ou hors réseau avec charge à impact.
- Interface photovoltaïque réservée ; compatible avec l'accès à des moteurs diesel.
4.Bâtiment zéro carbone / parc zéro carbone / ville zéro carbone
- Photovoltaïque + stockage d'énergie, capacité avec un ratio élevé de stockage d'énergie
- Bus AC et DC double, couplage côté DC photovoltaïque
Perspectives de développement futur des systèmes de stockage d'énergie modulaires pour l'industrie et le commerce
Avec le développement rapide de la technologie de stockage d'énergie, les systèmes de stockage d'énergie modulaires pour l'industrie et le commerce ont été largement utilisés dans les domaines de la régulation du réseau, de l'intégration des énergies renouvelables au réseau, de la recharge des véhicules électriques, etc.
En particulier dans le domaine des énergies renouvelables, en raison de l'intermittence et de l'instabilité, des systèmes de stockage d'énergie sont nécessaires pour stocker et réguler l'énergie, et les systèmes de stockage d'énergie modulaires peuvent mieux répondre à cette demande.
À l'avenir, avec le développement continu de la technologie de stockage d'énergie et la réduction des coûts, l'application des systèmes de stockage d'énergie modulaires sera de plus en plus étendue.
