IP55
Fonction de commutation marche/arrêt du réseau
Gain de place
Gestion des données locales EMS
Installation et entretien faciles
●Équipé d'un PCS modulaire monté en rack, qui prend en charge la connexion parallèle multi-machines et a une bonne évolutivité ; le nombre de modules PCS et la puissance totale de la batterie peuvent être sélectionnés en fonction des exigences de capacité du système du micro-réseau et d'autres scénarios. Extensible jusqu'à 215 kWh；
●Le degré de protection est IP55, ce qui peut parfaitement faire face à différents types de conditions météorologiques extérieures ;
●Le climatiseur intégré intégré monté sur porte est adopté, qui n'occupe pas l'espace de l'armoire, augmente l'espace disponible de l'armoire extérieure, a une meilleure intégrité structurelle au sommet et a un bon effet imperméable ;
●L'écran de contrôle local permet diverses fonctions telles que la surveillance du fonctionnement du convertisseur, la formulation d'une stratégie de gestion de l'énergie, la mise à niveau à distance des équipements, etc.

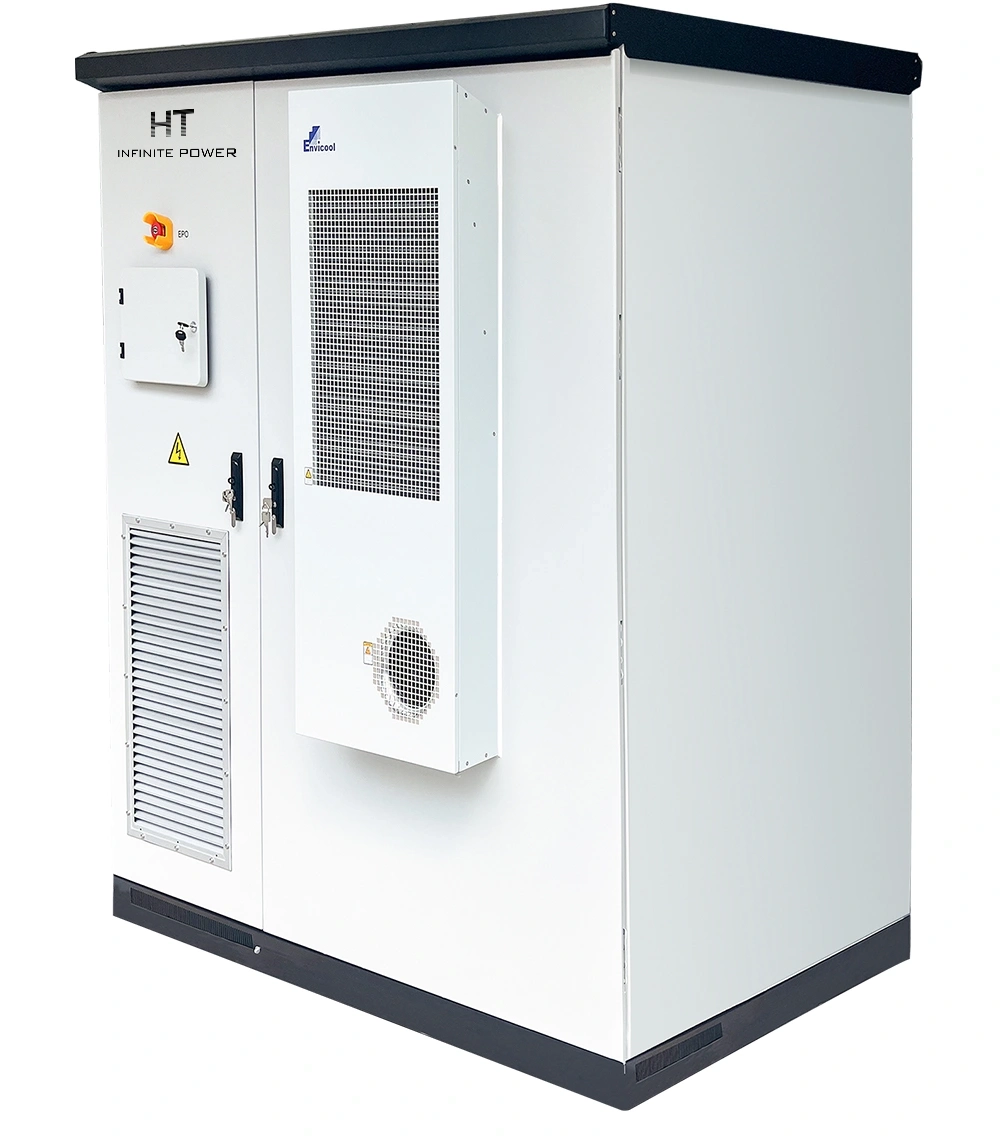

Quel Est 100kW 215 kWh Système De Refroidissement Par Air De Stockage De Batterie
L’armoire de stockage de batterie de 100kW 215 kWh intègre des batteries de stockage d’énergie, des modules de PCS,EMS, système de gestion de batterie à 3 niveaux, des modules photovoltaïques, des boîtes de distribution, la climatisation industrielle, etc. Grâce à la conception spéciale de pipeline, le système de gestion thermique est optimisé pour faire fonctionner le système plus en toute sécurité et efficacement.Pour les projets nécessitant une plus grande capacité énergétique, une version du système de 125 kW et 253 kWh est également disponible, offrant une intégration et une fiabilité similaires.
Système De Refroidissement Par Air
Modèle : HT 100kW-215kWh
Max. PV puissance d’entrée : 100kW
Max. PV tension d’entrée : 680V
STS : STS facultatif
Transformateur : Transformateur à l’intérieur ou facultatif
Capacité nominale de la batterie : 215kWh (Peut être étendu à 2.15MWh )
Tension nominale du système : 768V
Type de batterie : Batterie Lithium fer phosphate 280Ah(LFP)
Puissance AC évaluée : 100kW(Peut être étendu à 500kW)
Courant AC évalué : 144A
Tension AC évaluée : 400V,3P+N+PE,50/60Hz
Niveau de Protection : IP55

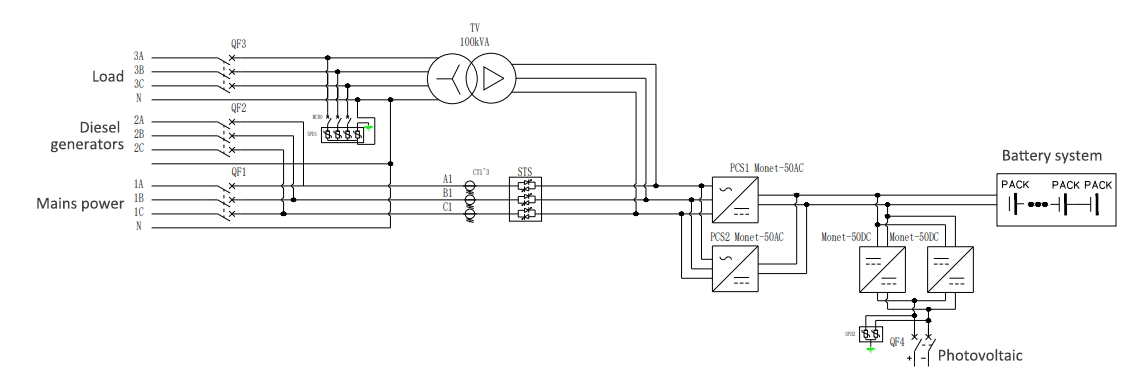

Schémas de câblage électrique
Introduction à La Structure
── 215 kWh Stockage De La Batterie ──
Cellule
●Matériel: LFP
●Tension: 3.2V
●Capacité: 280Ah
●Cycle: 8000 temps @80%
Refroidissement Par Air Module De Batterie 1P20S (cellule)
Tension: 64V Capacité: 17.92kWh
●Intégration, normalisation
●Refroidissement intelligent de l'air
●Haute densité énergétique
●La différence de température est inférieure à 3 degrés Celsius
●Configuration souple et évolutive
Refroidissement Par Air Rack De Batterie 1P12S (module)
●Conception modulaire, facile à augmenter
●Sécurité élevée, l'emballement thermique ne se propage pas
●Niveau du bloc-batterie Suppression des incendies
●La différence de température est <3°C, la température de fonctionnement de la cellule est adaptée.

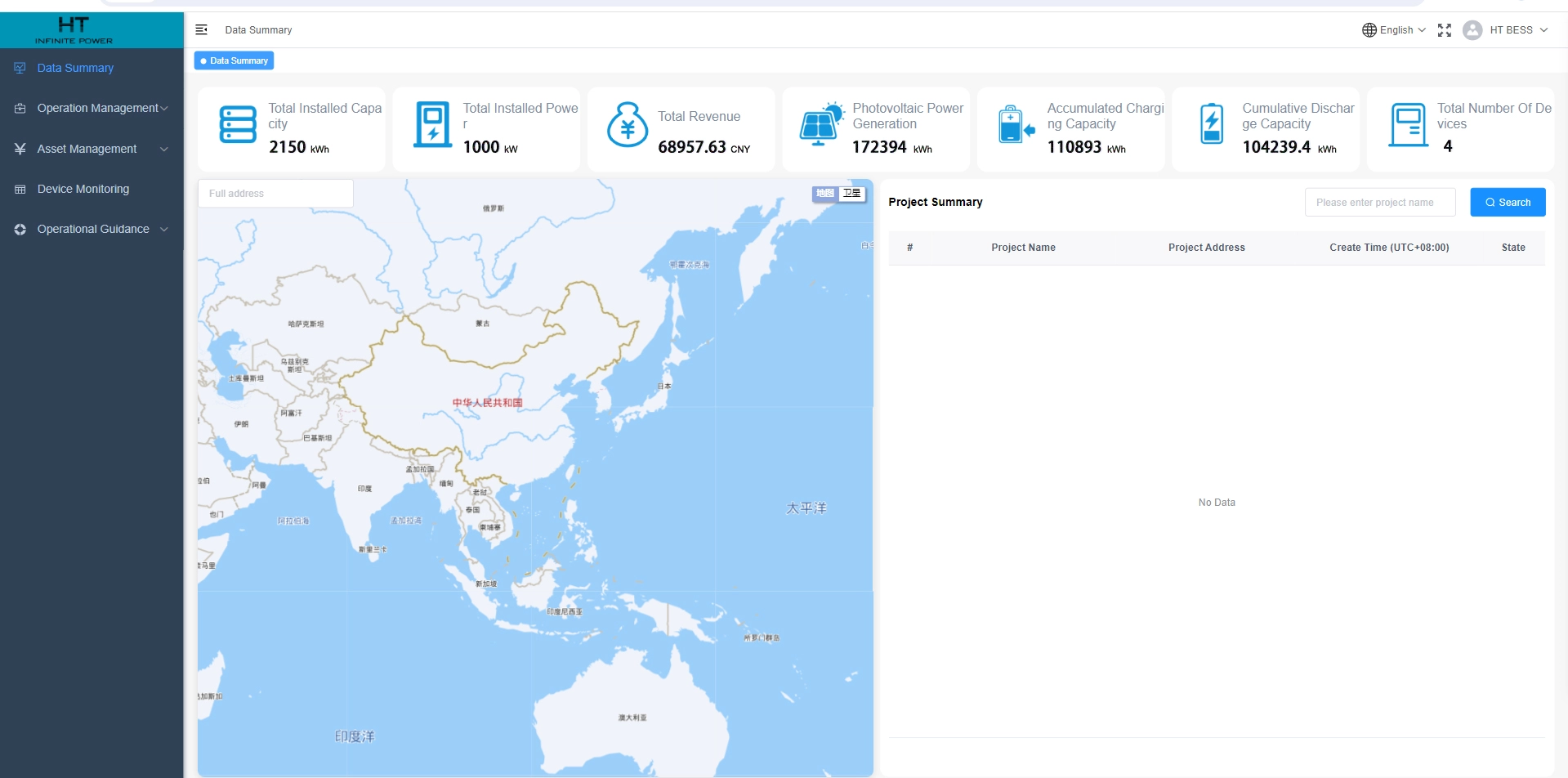

EMS
●Collecte intégrée des données de la centrale électrique et contrôle des opérations
●Affichage sur écran local des données de la centrale et de l'état de fonctionnement
●Principalement utilisé dans les applications des centrales de stockage d'énergie de différentes capacités et des centrales photovoltaïques, de stockage et de charge intégrées.
●Téléchargement à distance des données des centrales électriques

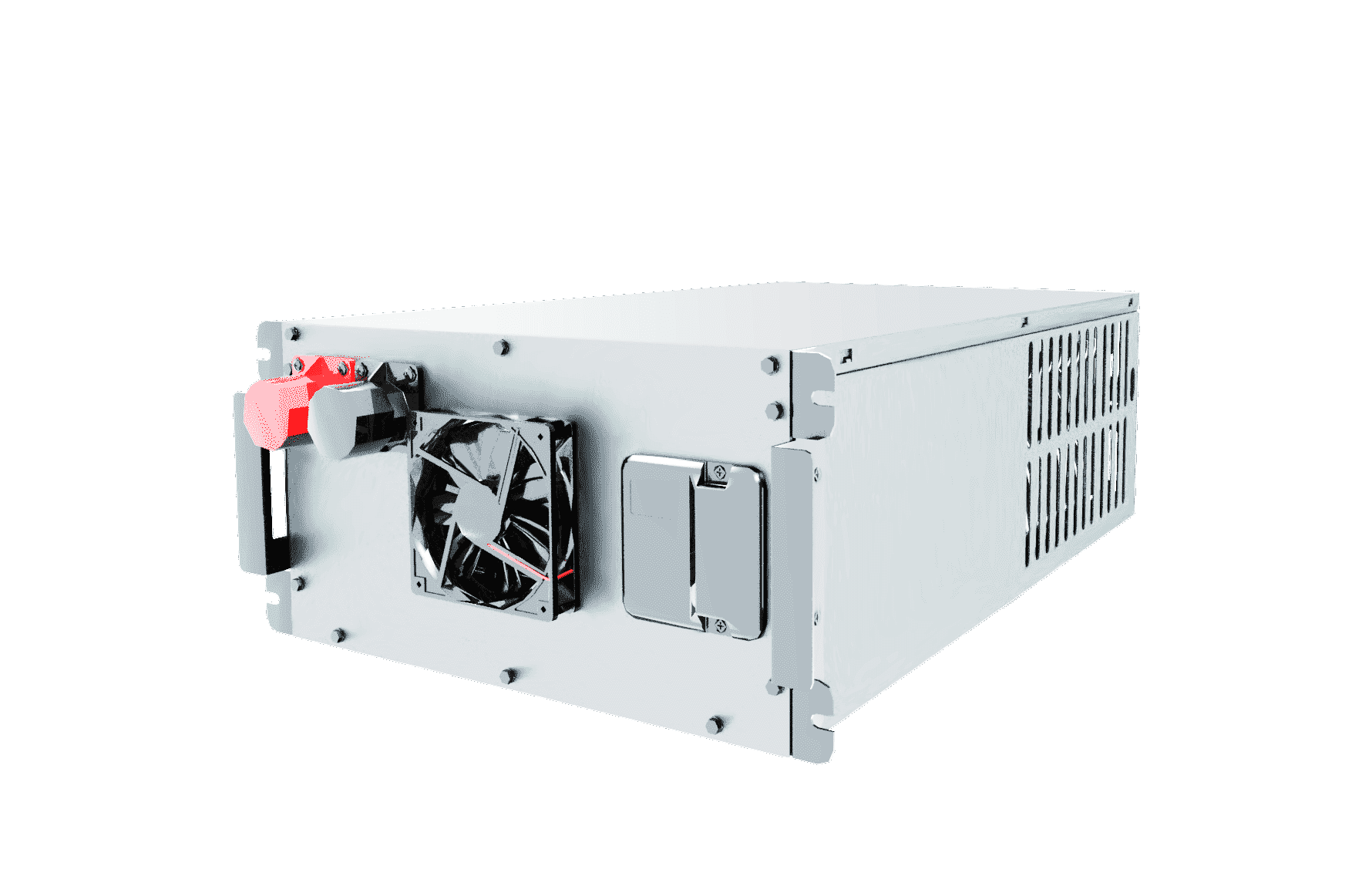

Module convertisseur AC-DC
●Prise en charge de la personnalisation des fonctions
●Adoption d’une topologie à trois niveaux, l’efficacité maximale peut atteindre 98,5 %, la qualité de l’énergie est améliorée
●Prise en charge du courant constant, de la puissance constante, du MPPT, du contrôle de la source de tension AC, avec fonction de démarrage à froid
●Conception modulaire standard montée en rack, configuration flexible, maintenance facile, extension aisée
Module convertisseur DC-DC
●Prise en charge de la solution de couplage en courant continu (DC)
●Rendement maximal de 99 %
●Peut être étendu à une armoire extérieure DC-DC de 2 MW
●Compatible avec les batteries au lithium, les batteries au plomb-acide et les panneaux photovoltaïques de diverses spécifications
Scénarios ’Application
── 215 kWh Stockage De La Batterie ──

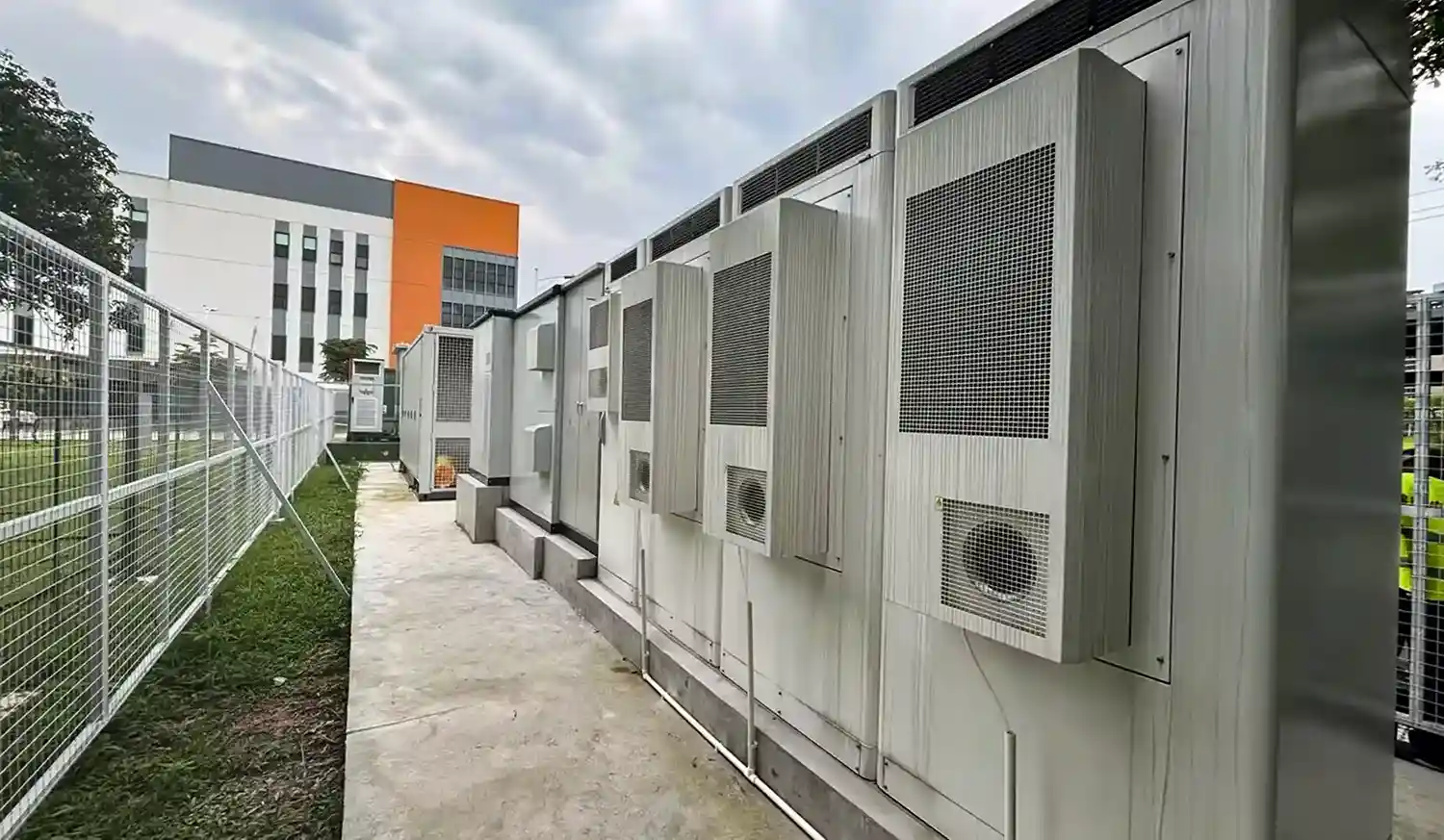

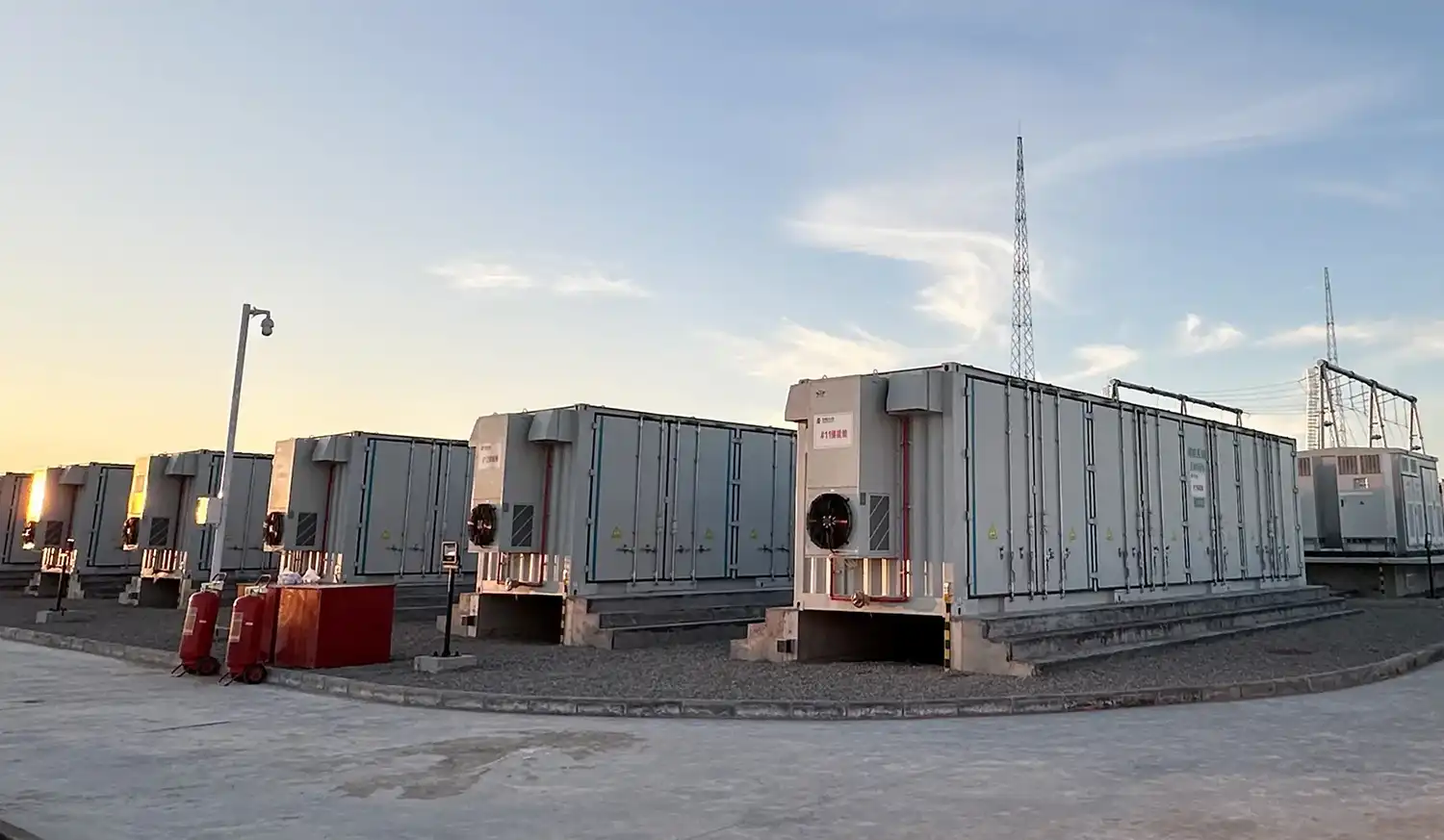

China
Système de stockage d'énergie: Panneau solaire 33MW +30MW pcs+100MWh batterie liquide de refroidissement conteneur
Scénario d'application：Centrale électrique
Date d'envoi: Mai，2024
Application: Régulation de pointe de la centrale régulation de fréquence, alimentation d’énergie.
Huizhou China
Système de stockage d'énergie: 4MW PCS +9MW DC moudulaire +10mwh batterie de refroidissement liquide
Scénario d'application:Parc industriel + chargeur EV
Date d'envoi:Mai,2023
Application:Système intégré de recharge solaire+stockage+électricité pour améliorer l'efficacité de l'utilisation de l'énergie solaire. Ce système permet d'économiser de l'électricité et d'obtenir des avantages.

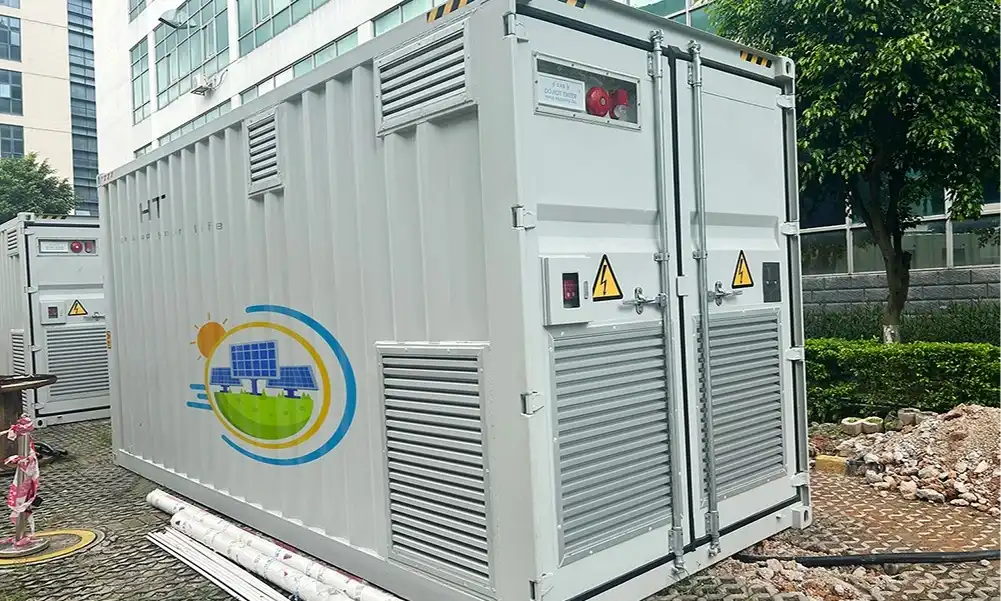

Suède
Système de stockage d'énergie:1sets 0.5MW/1.075MWh
Scénario d'application :Bâtiment commercial et résidentiel
Date d'envoi:Sep,2023
Application:Réaliser la fonction de couper le pic et de remplir la vallée, réduire la différence entre le pic et la vallée de la charge, et obtenir des avantages économiques considérables grâce à la différence de prix entre le pic et la vallée.

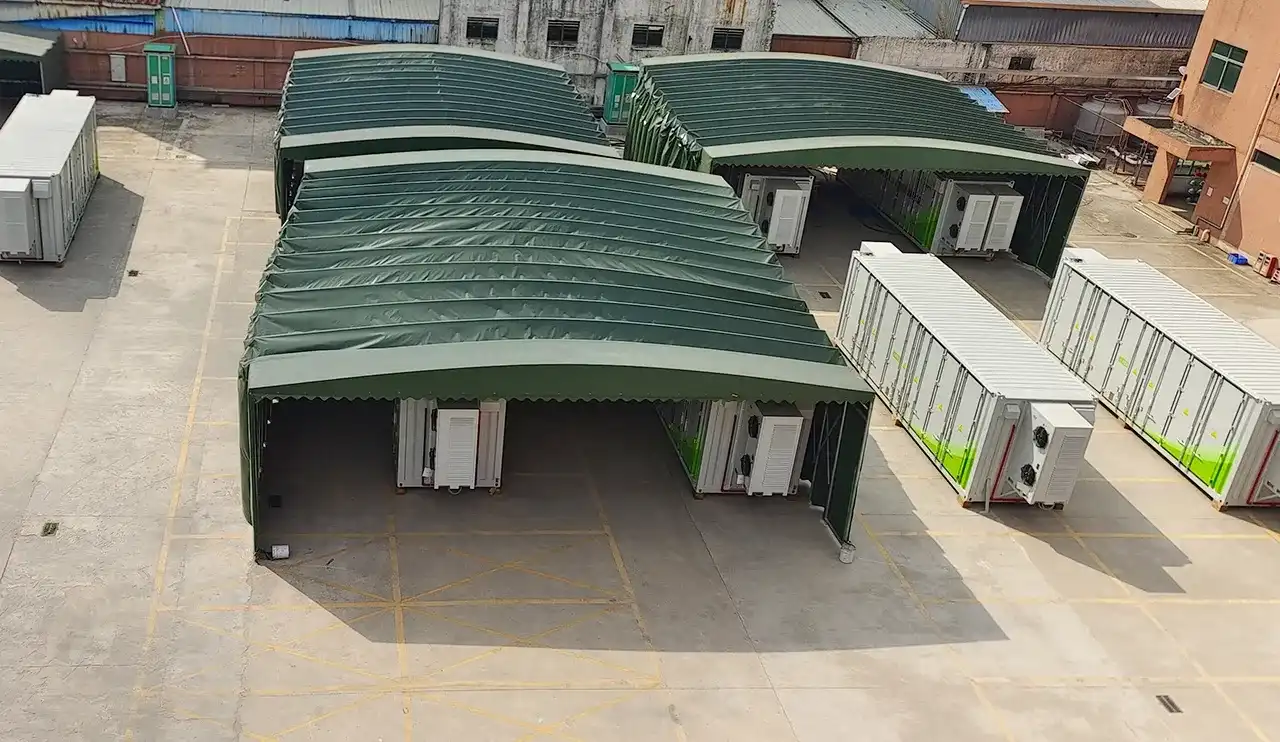

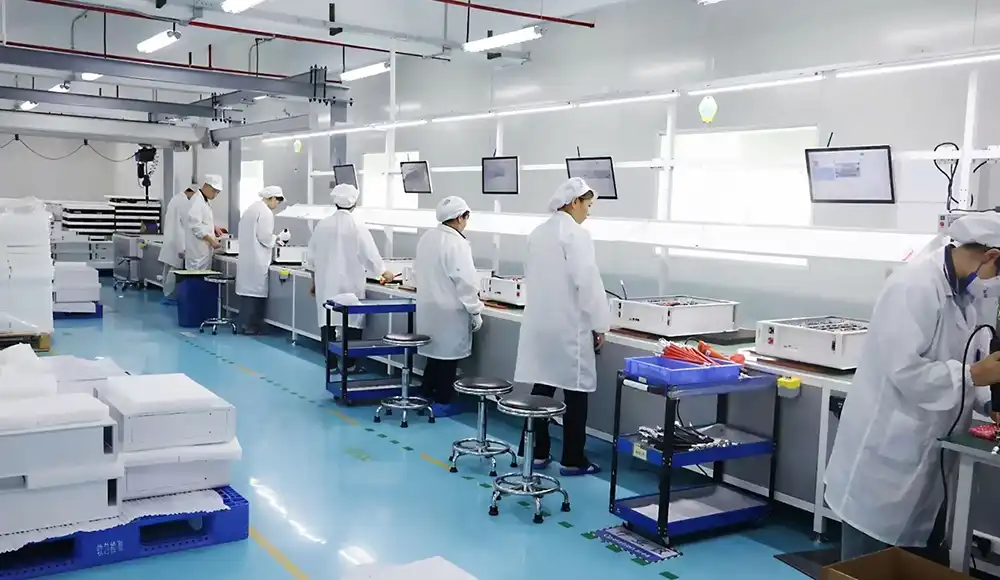

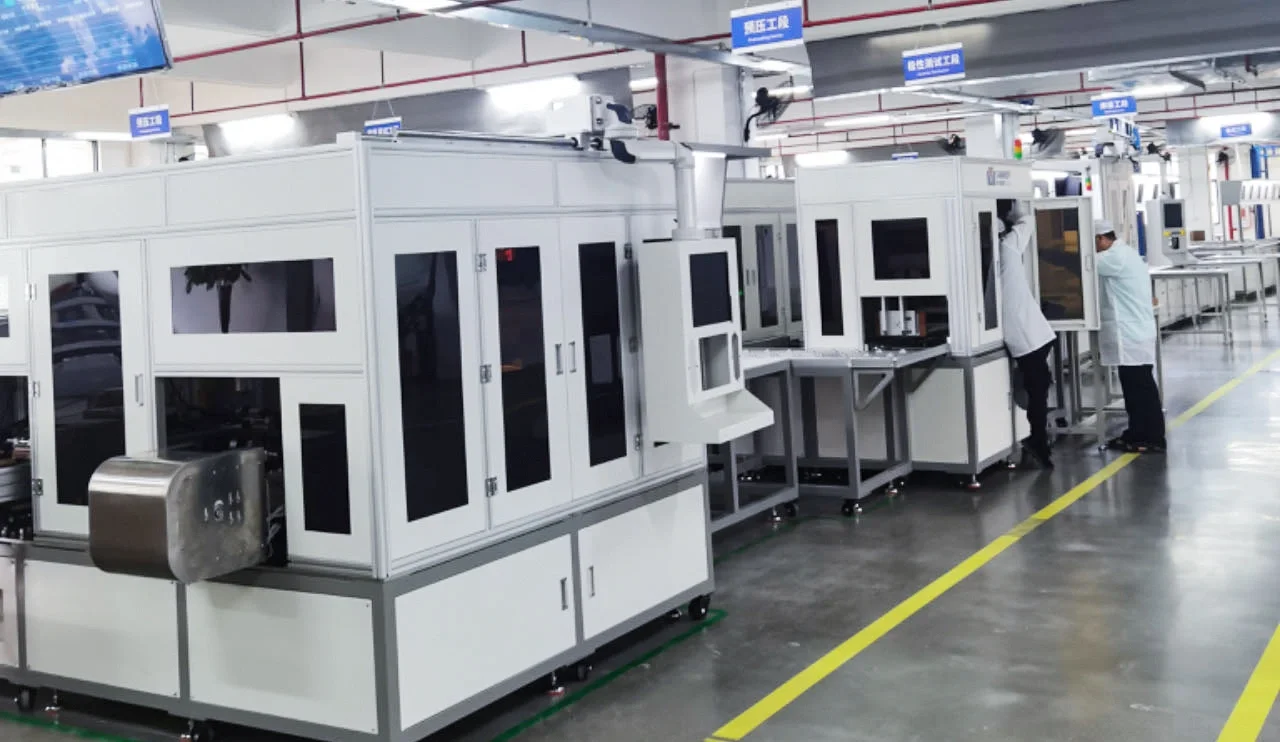

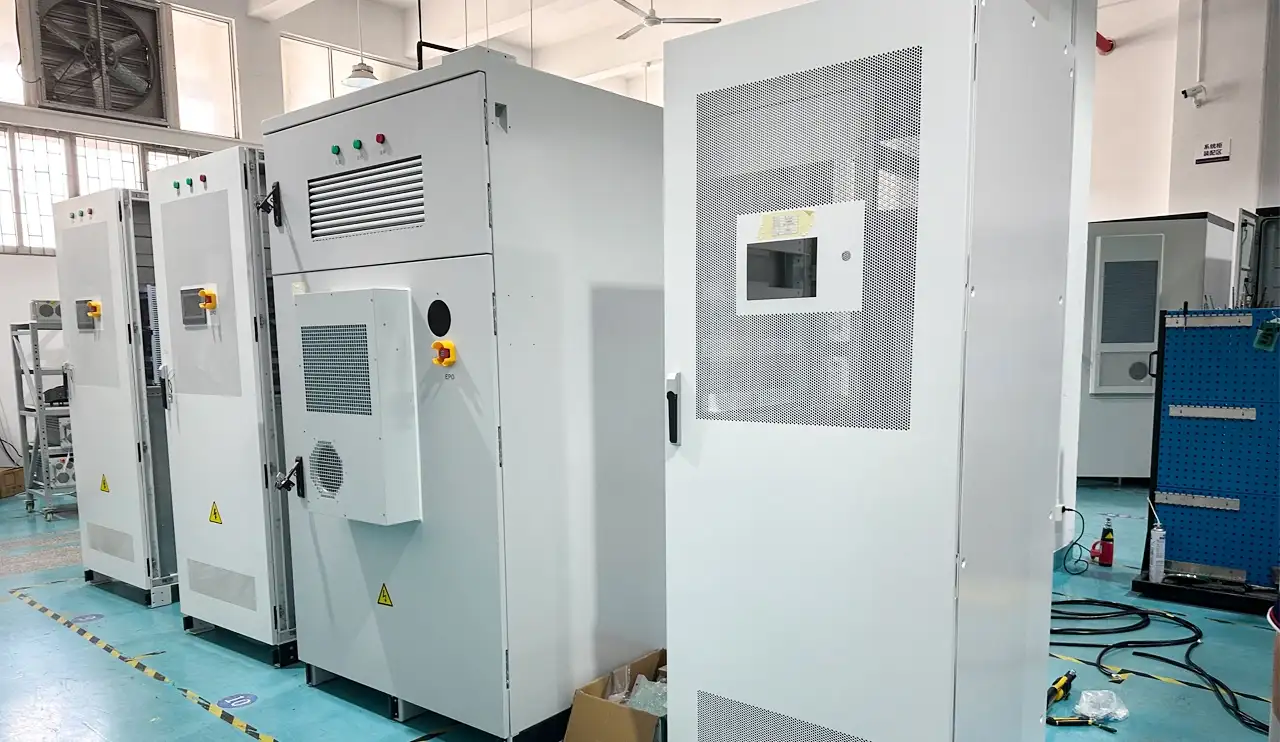

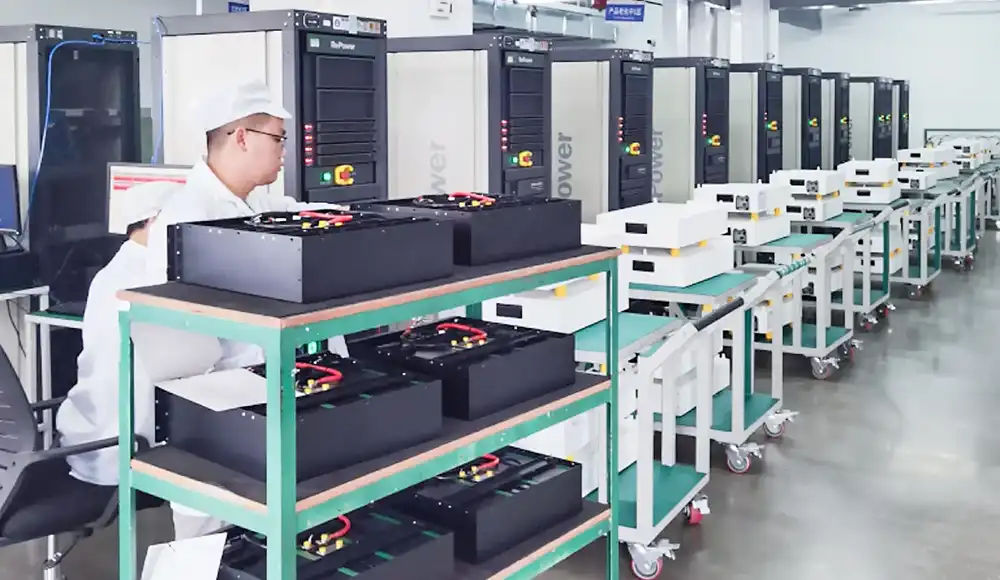

Notre Usine
── 215 kWh Stockage De La Batterie ──
Processus De Livraison
── 215 kWh Stockage De La Batterie ──
Comment Obtenir Un Projet BESS Approprié
Collecter des informations sur les projets
Nous contacter
Nos ingénieurs élaborent des solutions et des devis pour vous
Installer
Utilisation
VEEL GESTELDE VRAGEN
Le système de stockage par batterie 100 kW 215 kWh est un système intégré numérique comprenant des batteries de stockage d'énergie, des PCS, EMS, des systèmes de protection incendie et des systèmes de contrôle de température. L'ESS de stockage sur batterie de 100 kW et 215 kWh signifie que la sortie CA est de 100 kW et l'énergie des batteries est de 200 kWh.
Étant donné que le système de stockage par batterie de 100 kW et 215 kWh utilise une intégration plus élevée et des cellules LFP de plus grande capacité, le coût unitaire est inférieur à celui des solutions traditionnelles.
Oui, le système de stockage par batterie de 100 kW 215 kWh est doté de systèmes de surveillance environnementale et de protection incendie, il est donc très sûr.
Oui, vous pouvez définir les paramètres du système de stockage par batterie 100 kW 215 kWh en fonction de vos propres besoins dans EMS.
Oui, la puissance et l'énergie du système de stockage par batterie de 100 kW à 215 kWh peuvent être étendues à 500 kW et 1,07 MWH.
Non. Le système de stockage par batterie 100 kW 215 kWh est préinstallé avant expédition, ce qui rend le transport et l'utilisation très simples.
