Sistema de armazenamento de energia modular industrial e comercial
2025-01-16
Na opinião dos profissionais, os sistemas modulares de armazenamento de energia industrial e comercial possuem um design mais compacto, o que pode reduzir efetivamente o número de equipamentos e o espaço no chão, diminuindo assim os custos de construção, operação e manutenção, além de estarem mais alinhados com a demanda do mercado principal.
Hoje, muitas empresas, incluindo CATL, BYD, Sungrow, Huawei, entre outras, não se concentram apenas em seus negócios principais, mas também desenvolvem e produzem sistemas modulares de armazenamento de energia industrial e comercial e lançam seus próprios produtos tecnológicos.
O sistema modular de armazenamento de energia industrial e comercial é mais compacto em termos de design, o que pode reduzir efetivamente o número de equipamentos e o espaço no chão, reduzir os custos de construção, operação e manutenção e atender melhor à demanda do mercado principal. No futuro, mais empresas integrarão baterias de armazenamento de energia, inversores, sistemas de controle, dispositivos de armazenamento de energia e outras funções em um design modular, visando expansão flexível e operação e manutenção convenientes, além de atender à instalação e implantação eficientes de projetos.
Contexto do desenvolvimento do sistema modular de armazenamento de energia industrial e comercial
Em comparação com o armazenamento de energia em grande escala, o tamanho do mercado de armazenamento de energia industrial e comercial não é grande. No entanto, devido a considerações de custo, política, segurança, operação e manutenção, as empresas de instalação frequentemente enfrentam dificuldades na tomada de decisões de projetos e na assinatura de contratos, o que levou ao rápido desenvolvimento de sistemas modulares de armazenamento de energia industrial e comercial com custos de investimento mais baixos e implantação mais flexível.
O que é um sistema modular de armazenamento de energia industrial e comercial?
O design modular de um sistema modular de armazenamento de energia industrial e comercial refere-se à decomposição do sistema de armazenamento de energia em vários módulos independentes, cada um contendo uma unidade de armazenamento de energia, uma unidade de controle e conectores.
Como, por exemplo, conversores de armazenamento de energia modular AC-AC de 125KW, conversores de armazenamento de energia modular DC-DC de 50KW, módulo STS, etc. Esses módulos podem funcionar de forma independente ou serem combinados e expandidos conforme necessário. Sua flexibilidade e escalabilidade permitem aumentar ou diminuir os módulos de armazenamento de energia ou módulos de potência de acordo com as mudanças na demanda de energia, adaptando-se às necessidades de armazenamento de energia de diferentes escalas e cenários de aplicação.

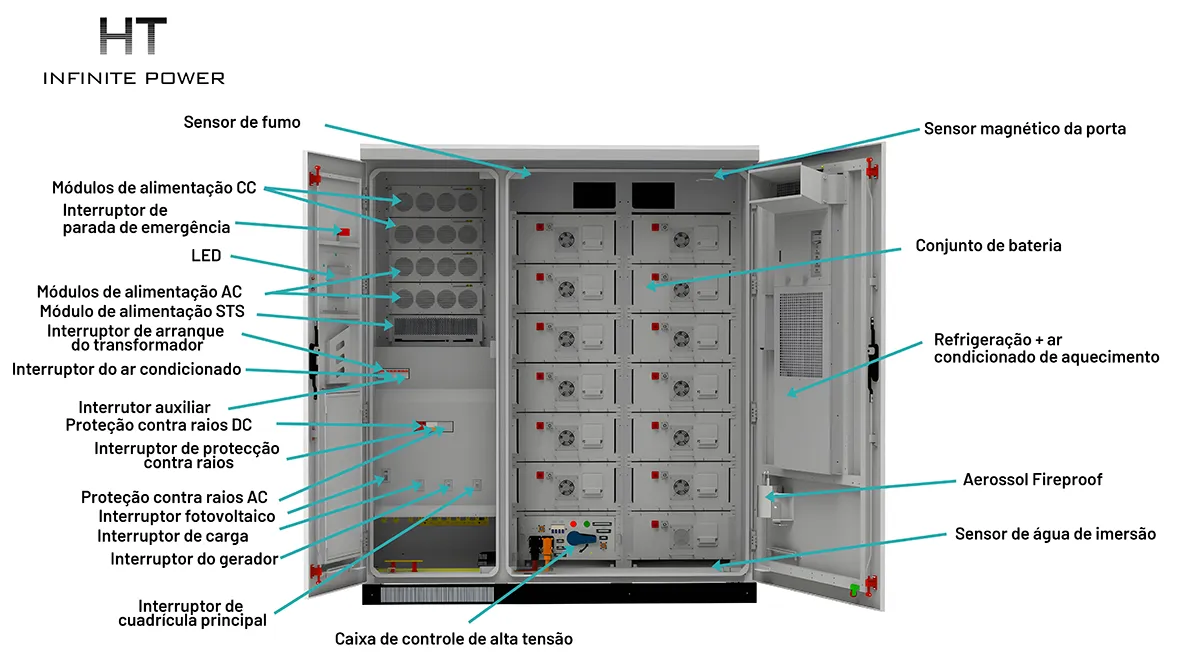

Os principais componentes e funções dos sistemas modulares de armazenamento de energia comercial e industrial.

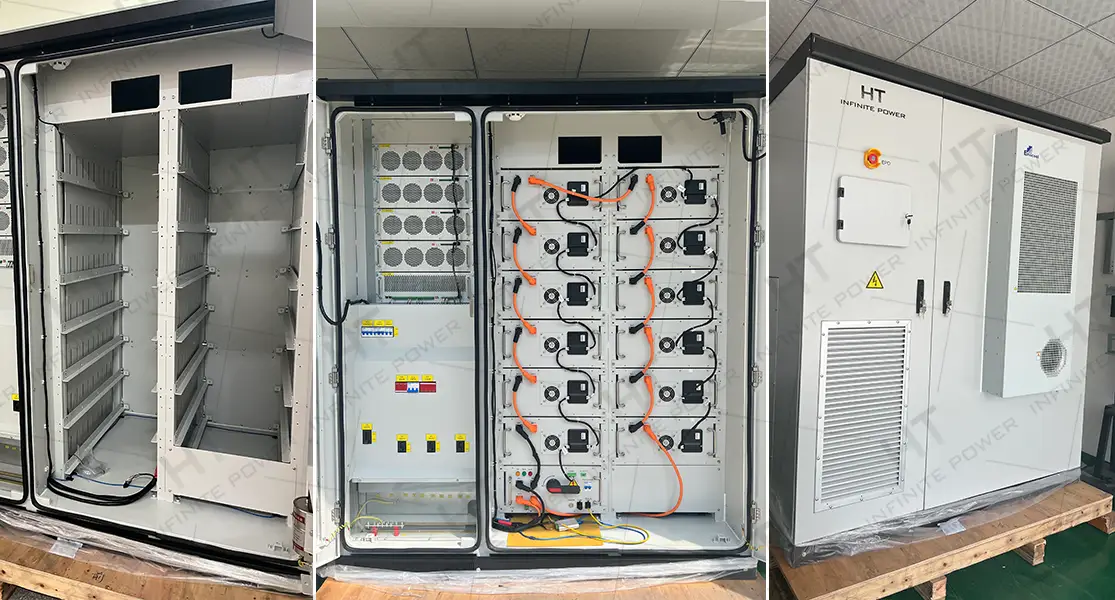

1. PACK de baterias de armazenamento de energia
Composto por múltiplos módulos de baterias, como (64V 18KWH), para formar um sistema de armazenamento de energia de maior capacidade (100kwh, 200kwh, 300kwh, 500kwh, etc.).

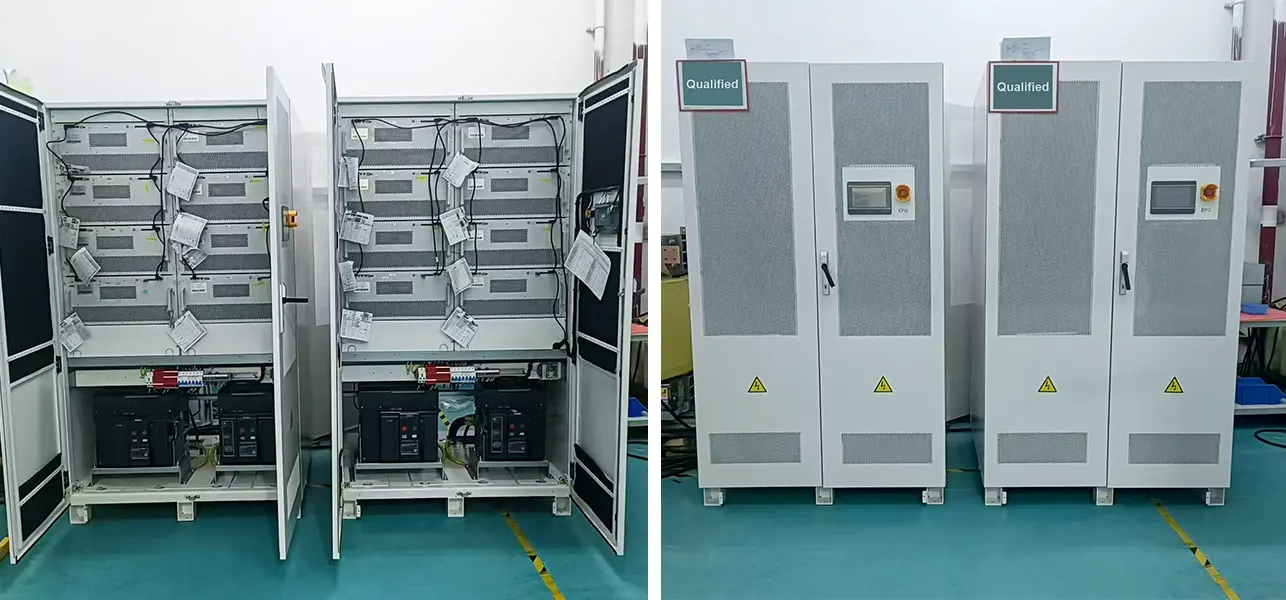

2. Conversor Bidirecional de Armazenamento de Energia (PCS)
É composto por um único módulo de potência AC-AC de 50kw ou 125kw para formar o tamanho de potência do conversor de armazenamento de energia necessário pelo cliente.
Por exemplo: 100KW, 200KW, 500KW, etc.

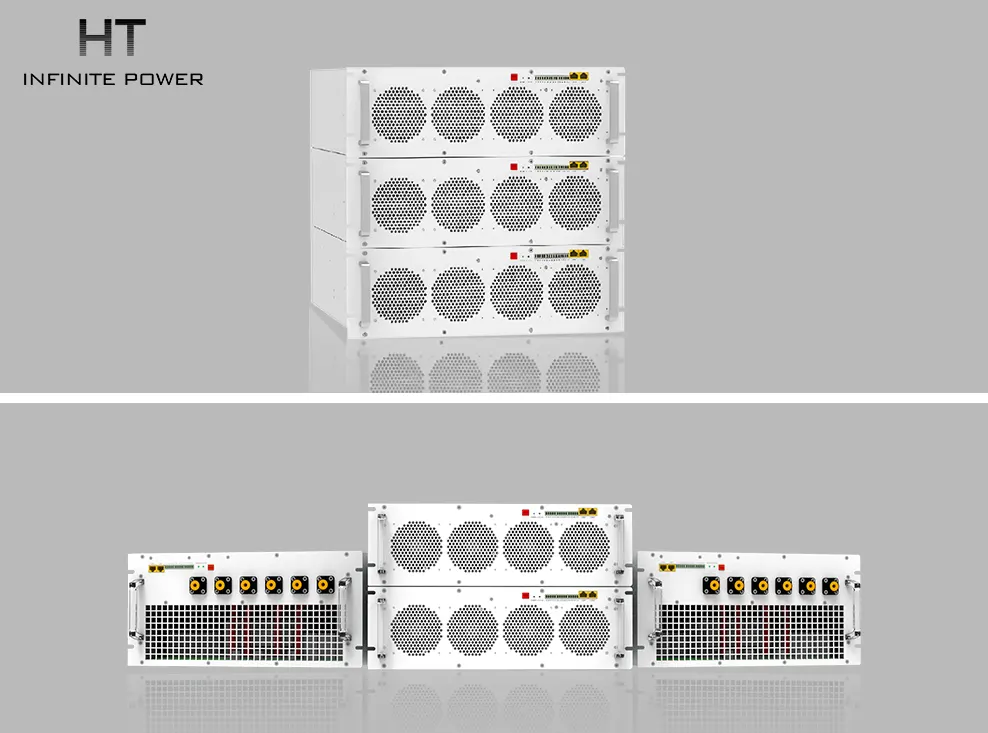

Você pode clicar no módulo de alimentação AC-DC tipo HT para ver mais informações sobre o produto.

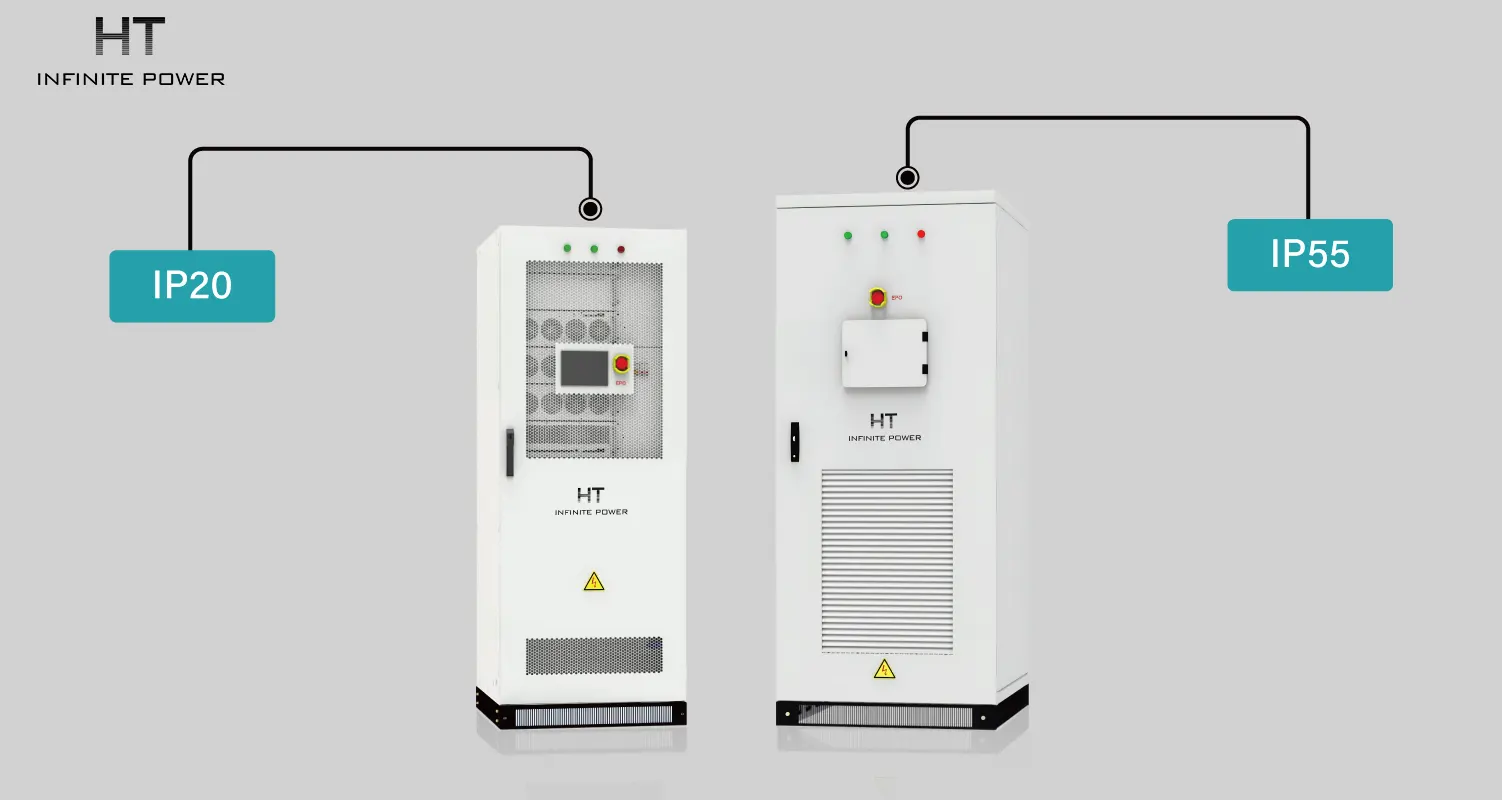

3. Módulo inversor fotovoltaico DC-DC
Um único módulo inversor fotovoltaico DC-DC de 50kw é usado para formar o tamanho de potência do inversor fotovoltaico necessário pelo cliente, como 100KW, 300KW, 500KW, etc.
Por favor, clique em HT MÓDULO DE FONTES DE ALIMENTAÇÃO DC-DC para mais informações sobre os produtos modulares de inversor fotovoltaico.

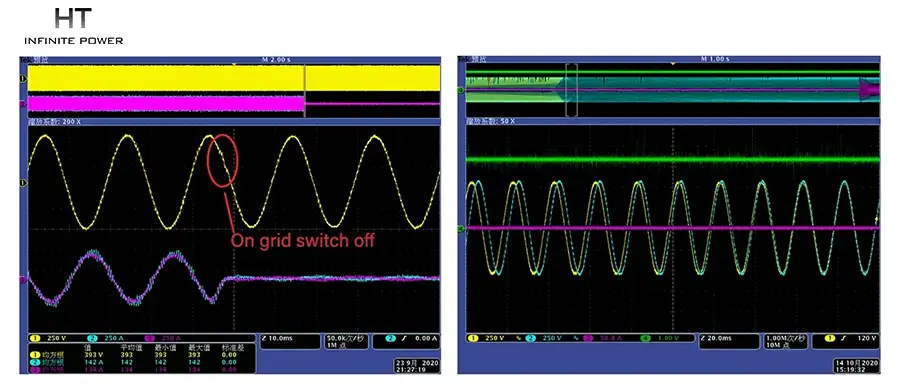

4. Módulo de comutação automática on-grid e off-grid STS
A principal função é alternar automaticamente entre on-grid e off-grid, e o tempo de comutação deve ser inferior a 100ms para evitar a perda súbita de energia nos equipamentos.
5. Sistema de controle de temperatura, como ar condicionado industrial ou unidade de resfriamento líquido
Atualmente, existem dois métodos principais de controle de temperatura: resfriamento a ar e resfriamento a líquido.
Controlar a temperatura do armário do sistema de armazenamento de energia e da bateria de armazenamento de energia.
6. Caixa de controle de alta tensão e BMS
Controlar e gerenciar o status operacional da bateria.
7. EMS e tela de controle HMI local
Controlar o status de operação de todo o sistema de armazenamento de energia no modo definido, receber informações enviadas pelo BMS e gerenciar todo o sistema de armazenamento de energia de forma unificada. Os usuários podem gerenciar localmente na tela HMI ou remotamente através da plataforma em nuvem.
8. Sistema de proteção contra incêndio
Inclui principalmente extintores de incêndio, detectores de fumaça, etc.

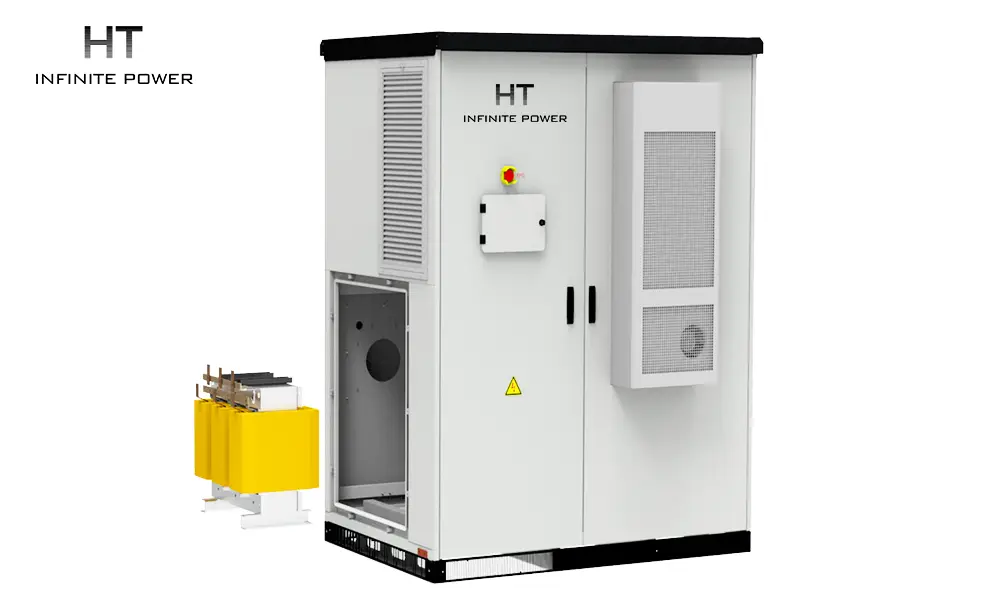

9. Transformador de isolamento
Isolar eletricamente o sistema de armazenamento de energia da rede elétrica ou de outros equipamentos. Proteger a segurança dos equipamentos e dos operadores.
Vantagens dos sistemas modulares de armazenamento de energia comercial e industrial
1.Flexibilidade e escalabilidade:
O design modular permite que o sistema de armazenamento de energia aumente ou diminua os módulos de armazenamento de energia de acordo com as mudanças na demanda de energia, adaptando-se às necessidades de armazenamento de energia de diferentes escalas.

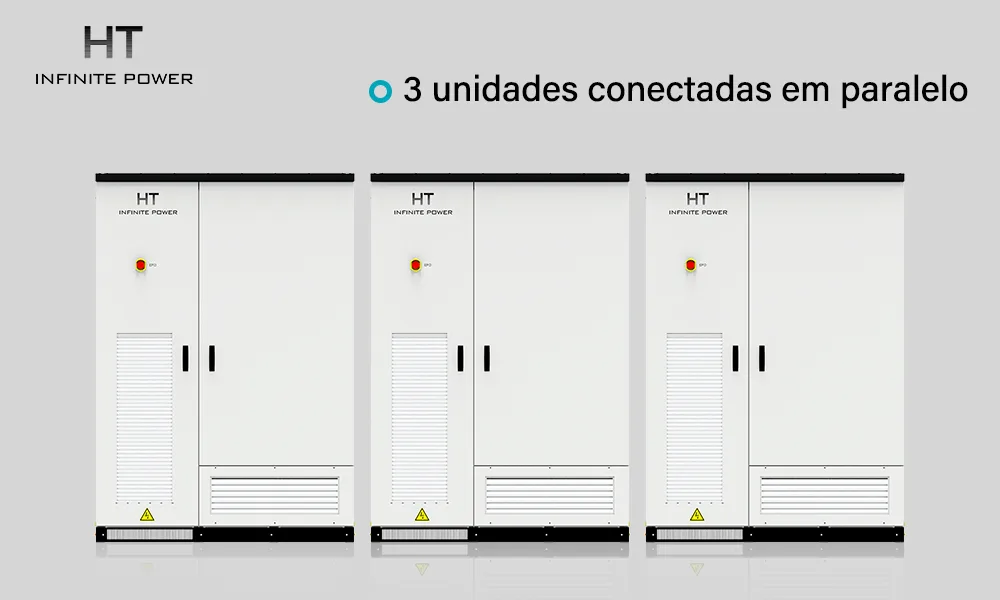

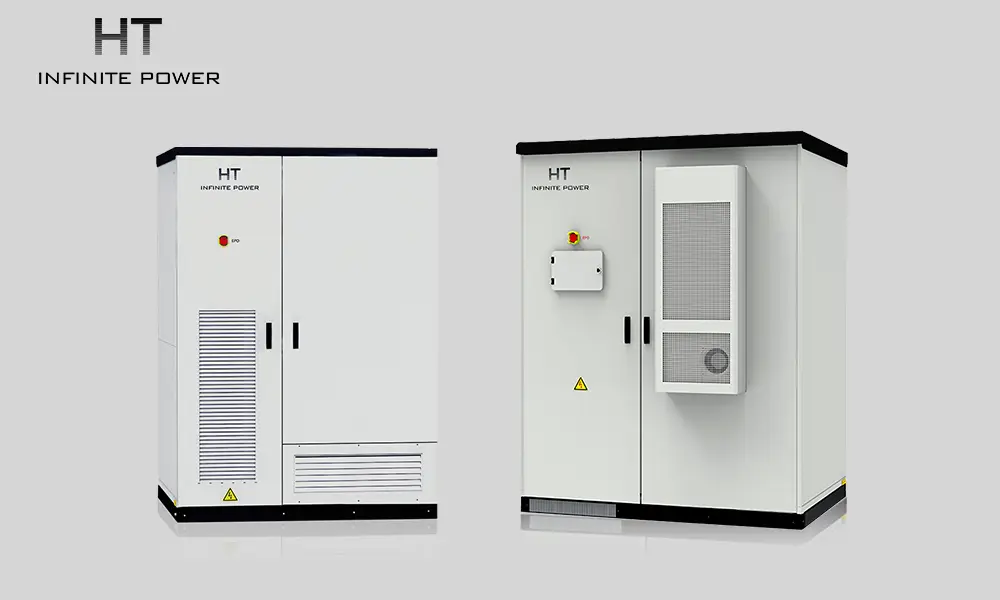

O armário de armazenamento de energia industrial e comercial HT INFINITEPOWER pode realizar a operação paralela de 3 unidades no modo de operação de comutação automática entre on-grid e off-grid, expandindo efetivamente a capacidade do sistema. No modo único on-grid ou off-grid, mais unidades podem ser conectadas em paralelo.
2.Redução dos custos de construção e operação:
Ao reduzir o número de equipamentos e o espaço ocupado, os custos de construção, operação e manutenção são diminuídos.
Como um único armário de armazenamento de energia ocupa uma área pequena e tem peso reduzido, ele pode ser disposto de forma flexível de acordo com o local de instalação do cliente, e diferentes equipamentos podem ser instalados em diferentes locais do parque ou da fábrica, em comparação com sistemas de armazenamento de energia centralizados em grande escala.
3.Operação e manutenção convenientes:
O design modular torna a manutenção do sistema mais conveniente, e os módulos com defeito podem ser rapidamente localizados e reparados, reduzindo o tempo de inatividade.
Como cada módulo é independente, o diagnóstico de falhas e a manutenção se tornam mais simples. Somente o módulo com defeito precisa ser substituído ou reparado, sem a necessidade de desligar todo o sistema para manutenção.
O design modular pode alcançar isolamento local. Uma vez que ocorre uma falha, o impacto é limitado, o que favorece a operação segura.

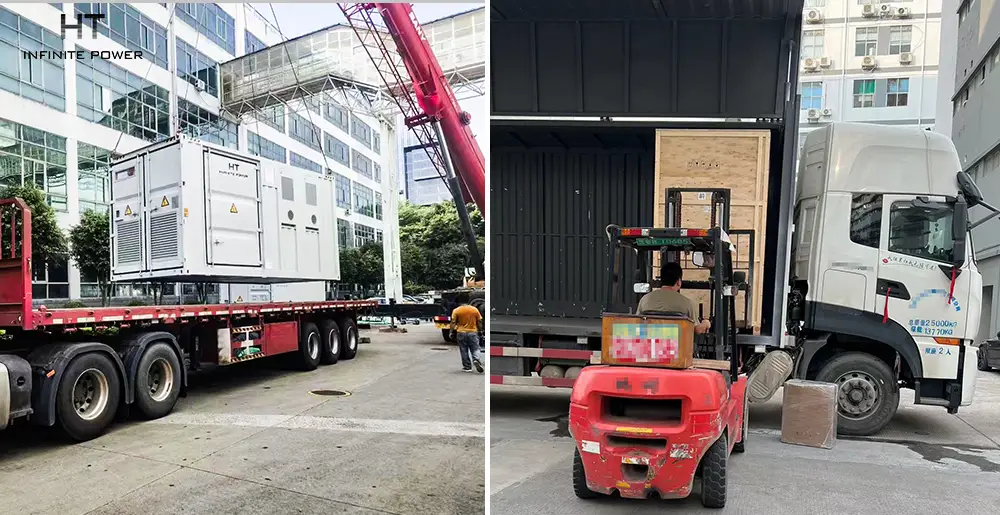

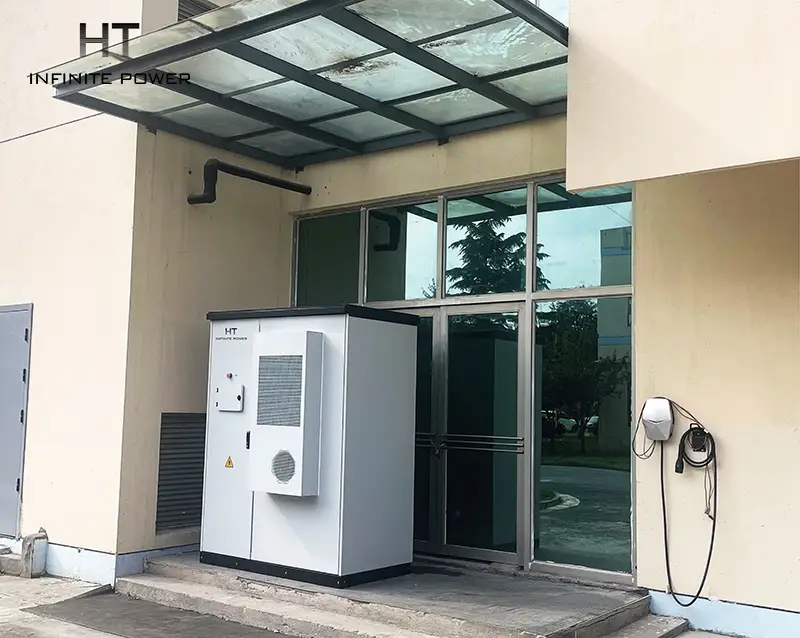

Além disso, o sistema de armazenamento de energia modular tudo-em-um para instalação externa pode ser instalado rapidamente, especialmente os módulos pré-fabricados, o que pode reduzir consideravelmente o tempo de instalação no local.

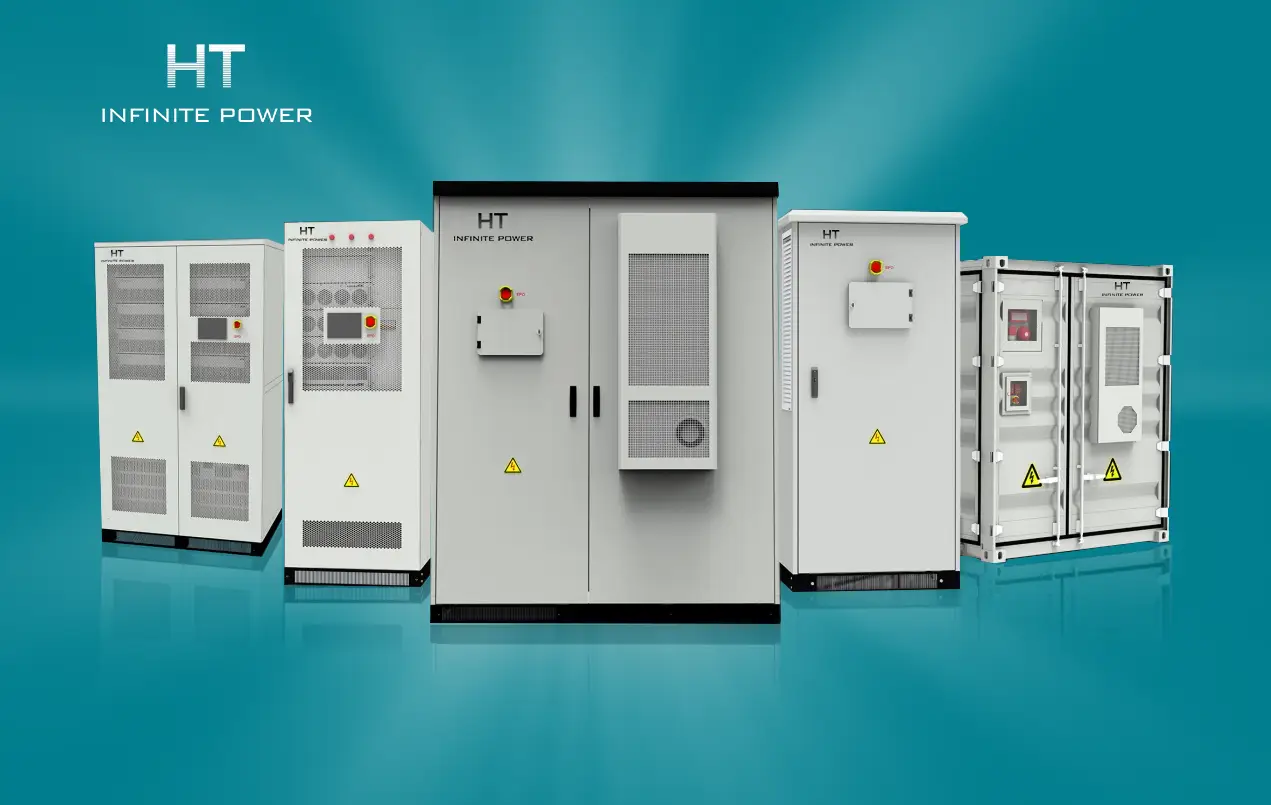

A principal forma de produto do sistema modular de armazenamento de energia industrial e comercial é o armário de armazenamento de energia para instalação externa, e a capacidade de armazenamento de um único armário de armazenamento de energia geralmente varia entre 100-500kWh.
Como mais de 80% dos projetos de armazenamento de energia industrial e comercial estão dentro de 5MWh, as soluções modulares têm vantagens evidentes em flexibilidade, por isso os produtos de armários de armazenamento de energia se tornaram predominantes no mercado de armazenamento de energia industrial e comercial, e sua participação superou a dos sistemas de armazenamento de energia centralizados.

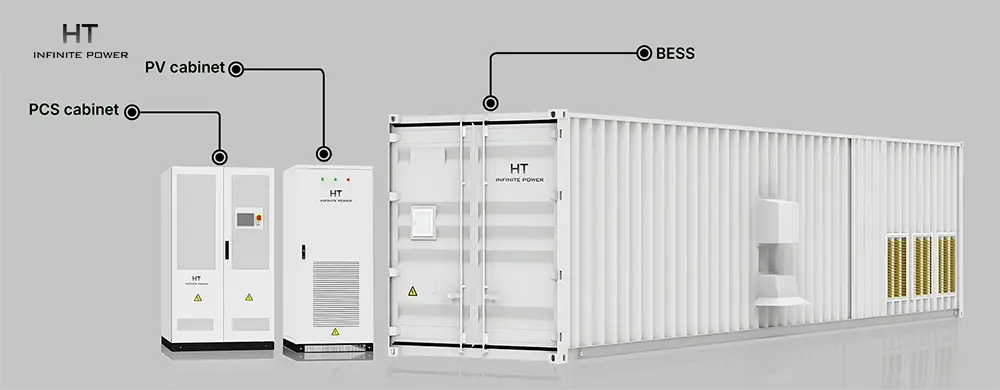

As soluções modulares podem não apenas ser aplicadas ao campo de armazenamento de energia industrial e comercial, mas também possuem vantagens únicas no campo de armazenamento em grande escala.
A solução de sistema modular de armazenamento de energia industrial e comercial alcança um controle mais refinado das células de bateria, melhorando assim a eficiência operacional de sistemas de armazenamento de energia em grande escala em 3%-4%.
Ao mesmo tempo, o design modular também torna a operação e manutenção subsequentes mais convenientes, e a taxa de disponibilidade do sistema aumentou para mais de 90%.
Principais cenários de aplicação dos sistemas modulares de armazenamento de energia industrial e comercial
Para usuários industriais e comerciais com grandes flutuações na carga elétrica, a configuração de armazenamento de energia e gestão energética integrada pode reduzir efetivamente os custos de eletricidade do usuário. Durante quedas de energia e restrições de fornecimento na rede elétrica pública, o sistema de armazenamento de energia também pode fornecer fornecimento contínuo de energia para as cargas locais, garantindo a produção e operação normais dos usuários industriais e comerciais.
1.Pico de carga e preenchimento de vale + anti-retorno de energia + controle de demanda
- Carregamento e descarregamento automáticos de acordo com os preços da eletricidade por horário de uso
- Monitoramento da capacidade de distribuição e carga.
2.Fonte de energia de backup + comutação sem interrupções
- Ajuste da estratégia de proteção anti-ilhamento, módulo de potência STS opcional
- Comutação sem interrupções entre on-grid e off-grid, armazenamento de energia do tipo UPS, fornecimento contínuo de energia.

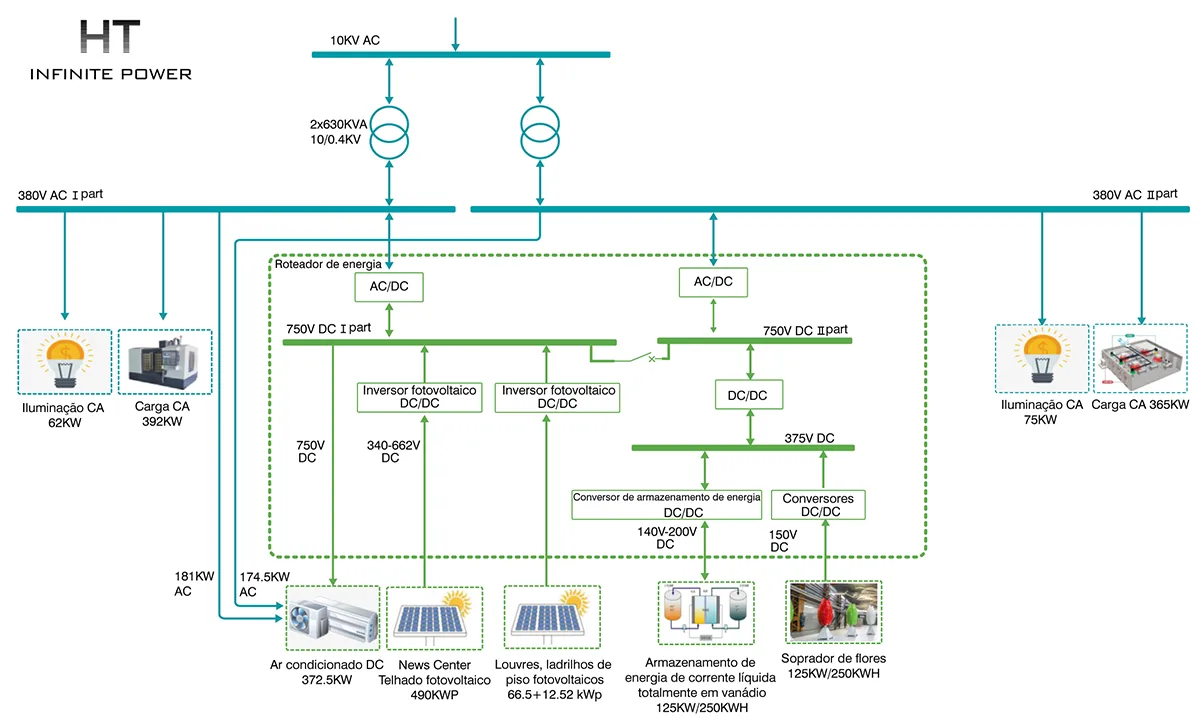

Em um sistema de fornecimento de energia complementar multi-energias, incluindo fotovoltaica, energia eólica, motor a diesel ou rede elétrica pública, o equilíbrio de energia e o controle da operação estável do sistema de microrrede podem ser alcançados através do sistema de armazenamento de energia de apoio.
Não é apenas adequado para ilhas, áreas montanhosas, postos de fronteira e outras áreas remotas ou com fornecimento de energia instável, mas também para o sistema de otimização de energia de armazenamento fotovoltaico e recarga em parques tecnológicos recém-construídos.
3.Fonte de energia off-grid + carga de impacto (como bomba d'água, ar condicionado central)
- Atender às necessidades de operação de microrrede ou operação off-grid com carga de impacto.
- Interface fotovoltaica reservada; compatível com o acesso de motor a diesel.
4.Edifício de carbono zero/parque de carbono zero/cidade de carbono zero
- Fotovoltaica + armazenamento de energia, capacidade de alta taxa de armazenamento de energia
- Barras duplas AC e DC, acoplamento do lado DC fotovoltaico.
Perspectivas de desenvolvimento futuro dos sistemas modulares de armazenamento de energia industrial e comercial
Com o rápido desenvolvimento da tecnologia de armazenamento de energia, os sistemas modulares de armazenamento de energia industrial e comercial têm sido amplamente utilizados nos campos de regulação de rede, conexão de energia renovável à rede, carregamento de veículos elétricos, entre outros.
Especialmente no campo das energias renováveis, devido à intermitência e instabilidade, os sistemas de armazenamento de energia são necessários para armazenar e regular a energia, e os sistemas modulares de armazenamento de energia podem atender melhor a essa demanda.
No futuro, com o desenvolvimento contínuo da tecnologia de armazenamento de energia e a redução adicional dos custos, a aplicação dos sistemas modulares de armazenamento de energia será ainda mais ampla.
