Características del Módulo de Suministro de Energía AC DC Tipo Gabinete HT
El gabinete del módulo de suministro de energía AC DC de la serie HT adopta tecnología de control digital avanzada y está equipado con el sistema de gestión de microredes HT-PCS, desarrollado de forma independiente, para optimizar el rendimiento del control y mejorar la fiabilidad del sistema, satisfaciendo las necesidades de múltiples escenarios de aplicación. Sus características de rendimiento son las siguientes:
Existen dos tipos de gabinetes, para uso interior y exterior, para satisfacer las necesidades de diversos sitios de instalación
Diseño de estantería modular, configuración flexible, expansión y mantenimiento convenientes
Diseño de estantería modular, configuración flexible, expansión y mantenimiento convenientes
El sistema de control local puede realizar una variedad de funciones, como monitoreo de operación del convertidor, formulación de estrategias de gestión de energía y actualización remota de equipos
Parámetros del Lado DC
Rango de voltaje de operación
Rango de voltaje a carga completa
Corriente máxima de DC
Número de canales de entrada
Baterías compatibles
Método de carga
Modo de funcionamiento
Parámetros del Lado AC (Conexión a la Red)
Potencia máxima de AC
Potencia nominal de AC
Corriente nominal de AC
Voltaje nominal de AC
Rango de voltaje de AC
Frecuencia
THD
Rango de factor de potencia
Parámetros del Lado AC (Desconectado de la Red)
Voltaje nominal de AC
Distorsión de voltaje
Frecuencia nominal
Capacidad de sobrecarga
Función de Protección
Protección de entrada DC
Protección de entrada AC
Protección contra sobretensión
Protección contra sobrecorriente
Detección de corriente residual
Protección contra isla
General
Máxima tensión no aislada
Dimensiones
Peso aproximado
Método de aislamiento
Protección contra ingreso
Temperatura de operación
Humedad relativa
Método de refrigeración
Nivel de ruido
Altitud
Interfaz de comunicación
Certificación
580~1000V
625~1000V
200A*2
1/2
Módulos de litio/plomo-ácido/fotovoltaicos/flujo de líquido
Según las instrucciones del BMS/tres etapas de MPPT
Voltaje constante/corriente constante/potencia constante/fuente de voltaje AC/fuente de voltaje DC/VSG
275kW
250kW
180A*2
400VAC，3W+N+PE/3W+PE
400V(-15%~+10%)
50/60Hz,(±5Hz)
<3%(Frecuencia)
-1 adelantado a +1 retrasado
400V
< 3%(Carga lineal)
50/60Hz
110% operación a largo plazo; 120% 1 minuto
Interruptor de carga + Fusible
Disyuntor + Fusible
DC tipo II / AC tipo I
Sí
Sí
Sí
97.5%
1200*1000*2100MM
1350KG
No aislado
Interior: IP21; Exterior: IP54
-30°C~60°C(Reducción de potencia por encima de 45 grados Celsius: 45℃)
0~100%(Sin condensación)
Refrigeración por aire
<70DB
3000M(Reducción de potencia >3000M)
RS485/CAN 2.0/Ethernet
CE,IEC 62477,IEC 61000,IEC60068,IEC61683,IEC61727.IEC62116.CGC
Nota: Los modelos anteriores son configuraciones típicas. En aplicaciones reales, el número y tipo de módulos pueden ajustarse de manera flexible según la configuración de la batería y los requisitos de potencia.
Los módulos de este modelo están compuestos por módulos HT-125AC◥ en paralelo. El nivel de protección del equipo es IP65/IP20, y se puede seleccionar según las necesidades.
Para más configuraciones de capacidad, consulte el Sistema de Conversión de Potencia HT PCS para BESS.
Estrategia de Aplicación del Gabinete del Módulo de Suministro de Energía AC DC HT
Modo Conectado a la Red
El gabinete integrado fotovoltaico y de almacenamiento se conecta a baterías, paneles fotovoltaicos u otras fuentes de CC, y convierte la energía a corriente alterna a través de módulos de energía AC DC para conectarse a la red, lo que puede lograr:
1. Acceso a la batería de almacenamiento de energía para lograr el recorte de carga pico y el llenado de valles, así como el arbitraje de la diferencia de precios de electricidad.
2. La generación de energía fotovoltaica se conecta a la red para obtener beneficios de la venta de electricidad.
Modo Desconectado de la Red
El gabinete integrado fotovoltaico y de almacenamiento se conecta a baterías, paneles fotovoltaicos u otras fuentes de CC, y convierte la energía a corriente alterna a través de módulos de energía AC DC para alimentar las cargas locales. El voltaje trifásico por defecto es de 400 Vac, 50 Hz
Diagrama de Circuito del Gabinete del Módulo de Suministro de Energía AC DC HT
Introducción a la Interfaz Hombre-Máquina del Gabinete del Módulo de Suministro de Energía AC DC HT
La interfaz de la página de inicio muestra la potencia en tiempo real del sistema, voltaje, corriente, generación de energía, modo de operación, estado de funcionamiento y otra información

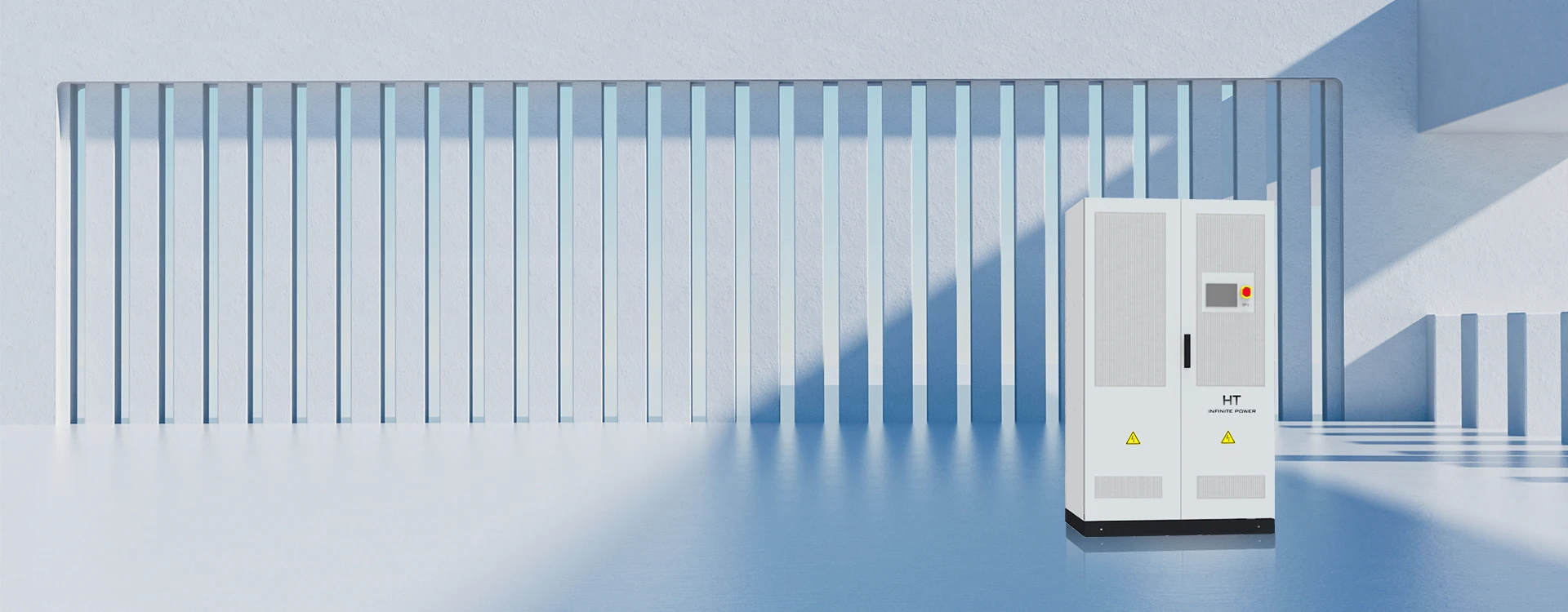

Imagen Física del Gabinete del Módulo de Suministro de Energía AC DC HT
PREGUNTAS FRECUENTES
─── Sobre el gabinete del módulo de suministro de energía AC DC HT de 250kW-1000kW ───
El gabinete del módulo de suministro de energía AC DC HT ofrece una garantía gratuita de 3 años, y el período de garantía también puede extenderse según sus necesidades.
Sí. Puede decirnos sus requisitos específicos, como el voltaje de entrada y salida, la frecuencia, etc., y podemos personalizar un gabinete del módulo de suministro de energía AC DC con funciones especiales para usted.
Actualmente, el gabinete del módulo de suministro de energía AC DC HT ha obtenido las certificaciones IEC62109, IEC 50549, IEC62477, IEC61727, IEC 62116, EMC61000, NRS. Se actualizarán más certificaciones próximamente
