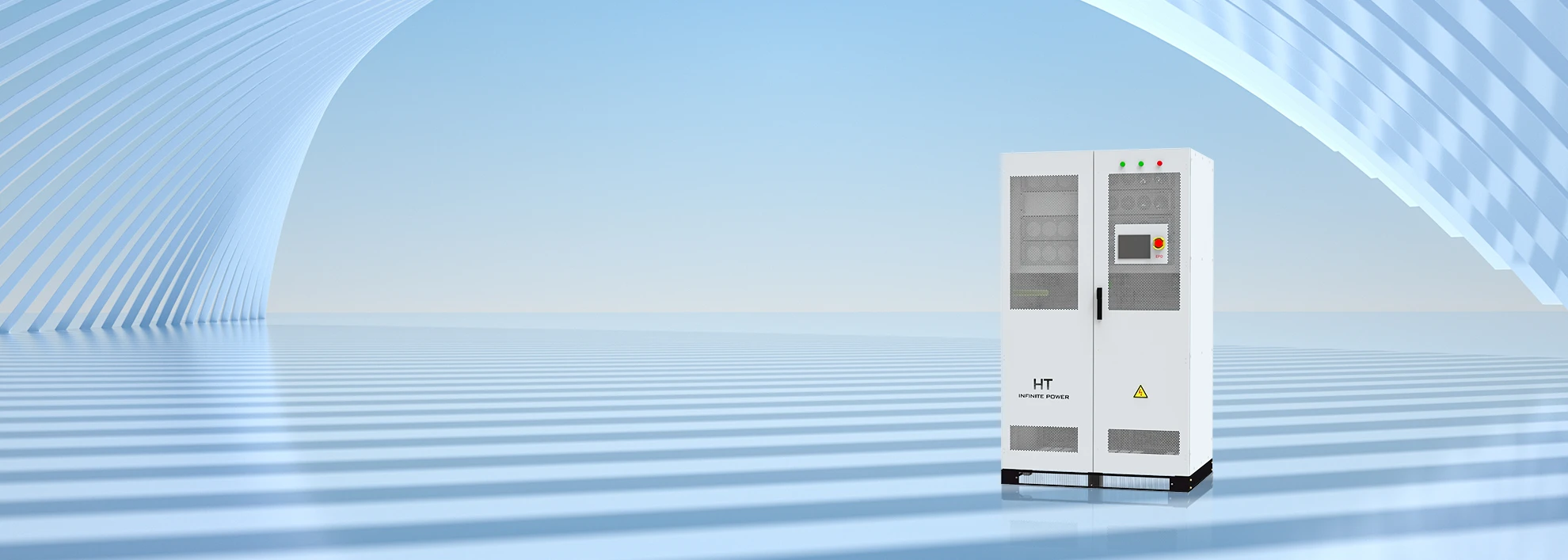

Características del Sistema de Conversión de Energía PCS
▶ Funciones diversas: Puede aceptar la programación de la red y tiene regulación primaria de frecuencia/tensión, arranque en negro y otras funciones; existen dos tipos de armarios para uso interior y exterior, que pueden satisfacer las necesidades de diversos sitios de instalación
▶ Gestión inteligente: Adopta tecnología patentada de supresión de armónicos y se adapta inteligentemente a diversos escenarios como microredes y subestaciones; el panel de control local puede realizar diversas funciones como monitoreo de operación del convertidor, formulación de estrategias de gestión de energía y actualización remota de equipos
▶ Expansión flexible: Diseño modular de estanterías, configuración flexible, expansión y mantenimiento convenientes
▶ Seguro y confiable: Transformador de aislamiento de frecuencia de potencia opcional, alta resistencia a impactos, mayor seguridad, adecuado para sistemas de microred que necesitan operar fuera de la red
Parámetro del Sistema de Conversión de Energía PCS
Parámetros del lado DC
Rango de voltaje de operación
Rango de voltaje a carga completa
Corriente DC máxima
Número de canales de entrada
Baterías compatibles
Método de carga
Modo de trabajo
Parámetros del lado AC (conectado a la red)
Potencia AC máxima
Potencia AC nominal
Corriente AC nominal
Voltaje AC nominal
Rango de voltaje AC
Frecuencia
THD (Distorsión Armónica Total)
Rango de factor de potencia
Parámetros del lado AC (fuera de la red)
Voltaje AC nominal
Distorsión de voltaje
Frecuencia nominal
Capacidad de sobrecarga
Función de protección
Protección de entrada DC
Protección de entrada AC
Protección contra sobretensión
Protección contra sobrecorriente
Detección de corriente residual
Protección anti-isla
General
Máxima no aislada
Dimensiones
Peso aproximado
Método de aislamiento
Protección contra ingreso
Temperatura de operación
Humedad relativa
Método de enfriamiento
Ruido
Altitud
Interfaz de comunicación
Certificación
500~1000V
600~950V
100A*2
1/2
Módulos de litio/plomo-ácido/fotovoltaicos/flujo de líquido
Según las instrucciones del BMS/MPPT de tres etapas
Voltaje constante/Corriente constante/Potencia constante/Fuente de voltaje AC/Fuente de voltaje DC/VSG
110kWA
100kW
144A
400VAC，3W+N+PE/3W+PE
400V(-15%~+10%)
50/60HZ,(±5Hz)
<3%(Frecuencia)
-1 adelantado a +1 rezagado
400V
< 3%(Carga lineal)
50/60HZ
110% Operación a largo plazo; 120% 1 minuto
Interruptor de carga + Fusible
Interruptor + Fusible
DC tipo II / AC tipo I
Sí
Sí
Sí
97.5%
1200*1000*2100MM
240KG
No aislado
Interior: IP21; exterior: IP54
-25°C~60°C(Reducción de potencia por encima de 45°C)
0~95%(No hay rocío)
Enfriamiento por aire
<70DB
3000M(Reducción de potencia>3000 m)
RS485/CAN 2.0/Ethernet
CE,IEC 62477,IEC 61000,IEC60068,IEC61683,IEC61727.IEC62116.CGC
Nota: Los modelos anteriores son configuraciones típicas. En aplicaciones reales, el número y tipo de módulos se pueden ajustar de manera flexible según la configuración de la batería y los requisitos de potencia.
Los módulos en este modelo están compuestos por módulos HT-50AC en paralelo. El nivel de protección del equipo es IP65/IP21 y se puede seleccionar según las necesidades
Para una introducción al módulo HT-50AC, consulte los detalles del producto HT-50AC◥.
Solución del Sistema de Conversión de Energía PCS para BESS
En un sistema de suministro de energía complementario multi-energía que incluye fotovoltaica, eólica, diésel o red pública, el balance de energía y el control de operación estable del sistema de microred pueden lograrse a través del sistema de almacenamiento de energía de apoyo, lo que lo hace adecuado para islas, áreas montañosas, puestos fronterizos y otras áreas remotas o con suministro de energía inestable. También es adecuado para el sistema de optimización de energía de almacenamiento fotovoltaico y carga en parques científicos y tecnológicos recién construidos.
Configuración Típica y Productos Recomendados del Sistema de Conversión de Energía PCS
Productos Recomendados
Ventajas Principales
Convertidor de almacenamiento de energía serie HT
● Transformador de frecuencia de potencia incorporado, alta resistencia al impacto y estabilidad.;
● Conexión a la red, fuera de la red, VSG y múltiples modos de operación para satisfacer las diversas necesidades de las microredes.
Convertidor DC serie HT
● Admite la conexión de módulos fotovoltaicos y diversos tipos de baterías de almacenamiento de energía, una máquina para múltiples usos;
● Diseño de amplio rango de voltaje de entrada, selección y configuración flexible de módulos fotovoltaicos y baterías de almacenamiento de energía.
● Control independiente de entrada bidireccional, mayor eficiencia en la generación de energía fotovoltaica, gestión refinada de las baterías de almacenamiento de energía.
Armario de conmutación automática serie HT
● Suministro de energía bidireccional, control completamente automático;
● Con comunicación RS485 y puertos de control de contacto seco, se puede realizar el control remoto
PREGUNTAS FRECUENTES
─── Sobre el Sistema de Conversión de Energía HT PCS para BESS ───
Sí, utilizamos una solución modular, y los tamaños de potencia de los módulos son 50 kW, 100 kW, 125 kW. Puede personalizar el tamaño del sistema de conversión de energía PCS según las condiciones reales.
Aumenta la disponibilidad + mejora la flexibilidad. El diseño modular no solo mejora la eficiencia del sistema y reduce los costos de mantenimiento posteriores, sino que también permite una expansión flexible según las necesidades del cliente.
El sistema de conversión de energía HT PCS está listado en los Países Bajos, Tailandia, Bélgica, Sudáfrica y Hungría. Las listas para más países se actualizarán pronto. Consulte a nuestro personal de marketing.
