Kenmerken van de HT AC DC Stroomvoorziening Module Kast
De HT-serie AC DC stroomvoorziening modulekast maakt gebruik van geavanceerde digitale regeltechnologie en is uitgerust met het onafhankelijk ontwikkelde HT-PCS microgrid beheersysteem om de regelprestaties te optimaliseren en de systeembetrouwbaarheid te verbeteren, zodat het voldoet aan de behoeften van meerdere toepassingsscenario’s. De prestatiekenmerken zijn als volgt:
Er zijn twee types kasten voor binnen- en buitengebruik om te voldoen aan de behoeften van verschillende installatieplaatsen
Modulair rekontwerp, flexibele configuratie, gemakkelijke uitbreiding en onderhoud
Het stroommodule heeft een driefasig circuitontwerp met hoge conversie-efficiëntie en verbeterde energiebenutting
Het lokale besturingssysteem kan verschillende functies realiseren, zoals het monitoren van de omvormerwerking, het opstellen van energiebeheerstrategieën en het op afstand upgraden van apparatuur
DC-zijde Parameters
Bedrijfsspanningsbereik
Volledig belastingspanningsbereik
Maximale DC-stroom
Aantal ingangsdozen
Compatibele batterijen
Oplaadmethode
Werkmodus
AC-zijde Parameters (On Grid)
Maximale AC-vermogen
Nominaal AC-vermogen
Nominale AC-stroom
Nominale AC-spanning
AC-spanningsbereik
Frequentie
THD
Power factor bereik
AC-zijde Parameters (Off-Grid)
Nominale AC-spanning
Spanningvervorming
Nominale frequentie
Overbelastingscapaciteit
Beschermingsfunctie
DC-ingangsbescherming
AC-ingangsbescherming
Overspanningsbeveiliging
Overstroombeveiliging
Reststroomdetectie
Anti-eilandenbeveiliging
Algemeen
Maximale niet-geïsoleerd
Afmetingen
Gewicht ongeveer
Isolatiemethode
Ingressiebescherming
Bedrijfstemperatuur
Relatieve luchtvochtigheid
Koelingsmethode
Geluid
Hoogte
Communicatie-interface
Certificering
580~1000V
625~1000V
200A*2
1/2
Lithium/loodzuur/fotovoltaïsche modules/vloeistofstroom
Volgens BMS-instructies/driefasen-MPPT
Constant voltage/Constant current/Constant power/AC voltage source /Dc voltage source/ VSG
275kW
250kW
180A*2
400VAC，3W+N+PE/3W+PE
400V(-15%~+10%)
50/60Hz,(±5Hz)
<3%(Frequentie)
-1 leidend tot+1 achterblijvend
400V
< 3%(Lineaire belasting)
50/60Hz
110% langdurige werking;120% 1 minuut
Belastingsschakelaar+Zekering
Automaat+Zekering
DC-type II/AC-type I
Ja
Ja
Ja
97.5%
1200*1000*2100MM
1350KG
Niet-geïsoleerd
Binnen: IP21; buiten: IP54
-30°C~60°C(45°C Verminderde capaciteit boven de 45 graden Celsius)
0~100%(niet condenserend)
Luchtkoeling
<70DB
3000M(3000M verminderde capaciteit)
RS485/CAN 2.0/Ethernet
CE,IEC 62477,IEC 61000,IEC60068,IEC61683,IEC61727.IEC62116.CGC
Opmerking: De bovenstaande modellen zijn typische configuraties. In daadwerkelijke toepassingen kunnen het aantal en type modules flexibel worden aangepast op basis van de batterijconfiguratie en de vermogensvereisten.
De modules in dit model bestaan uit HT-125AC-modules◥ die parallel zijn geschakeld. Het beschermingsniveau van de apparatuur is IP65/IP20, en kan naar behoefte worden gekozen.
Voor meer capaciteitsconfiguraties, verwijzen we naar het HT PCS Power Conversion System voor BESS◥
HT AC DC Stroomvoorzieningsmodule Kast Toepassingsstrategie
Netgekoppelde Modus
De geïntegreerde fotovoltaïsche en opslagkast is verbonden met batterijen, fotovoltaïsche systemen of andere DC-bronnen, en wordt omgezet naar AC-vermogen via AC-DC stroommodules en verbonden met het net, wat het volgende mogelijk maakt:
1. Toegang voor energieopslagbatterijen om piekbelasting te schaven en dalvulling te bereiken, evenals arbitrage van elektriciteitsprijsverschillen.
2. Fotovoltaïsche opwekking is verbonden met het net om winst te behalen uit de verkoop van elektriciteit.
Off-Grid Modus
De geïntegreerde fotovoltaïsche en opslagkast is verbonden met batterijen, fotovoltaïsche systemen of andere DC-bronnen, en wordt omgezet naar AC-vermogen via AC-DC stroommodules om lokale lasten van stroom te voorzien. De standaard drie-fase spanning is 400Vac, 50Hz.
HT AC DC Stroomvoorzieningsmodule Kast Circuitschema
※ Opmerking: The above picture shows a system solution with on-grid and off-grid functions, isolation transformer, and photovoltaic input. Different projects have different configurations and slightly different lines. The actual configuration shall be subject to the attached shipment drawing.
Raadpleeg de HT DC DC PV Omvormerkast◥ voor meer parameters van de modulaire PV-omvormer.
HT AC DC Stroomvoorzieningsmodule Kast Inleiding van de Mens-Machine Interface
De startpagina-interface toont de real-time informatie van het systeem, zoals vermogen, spanning, stroom, energieopwekking, bedrijfsmodus, werkstatus en andere gegevens.

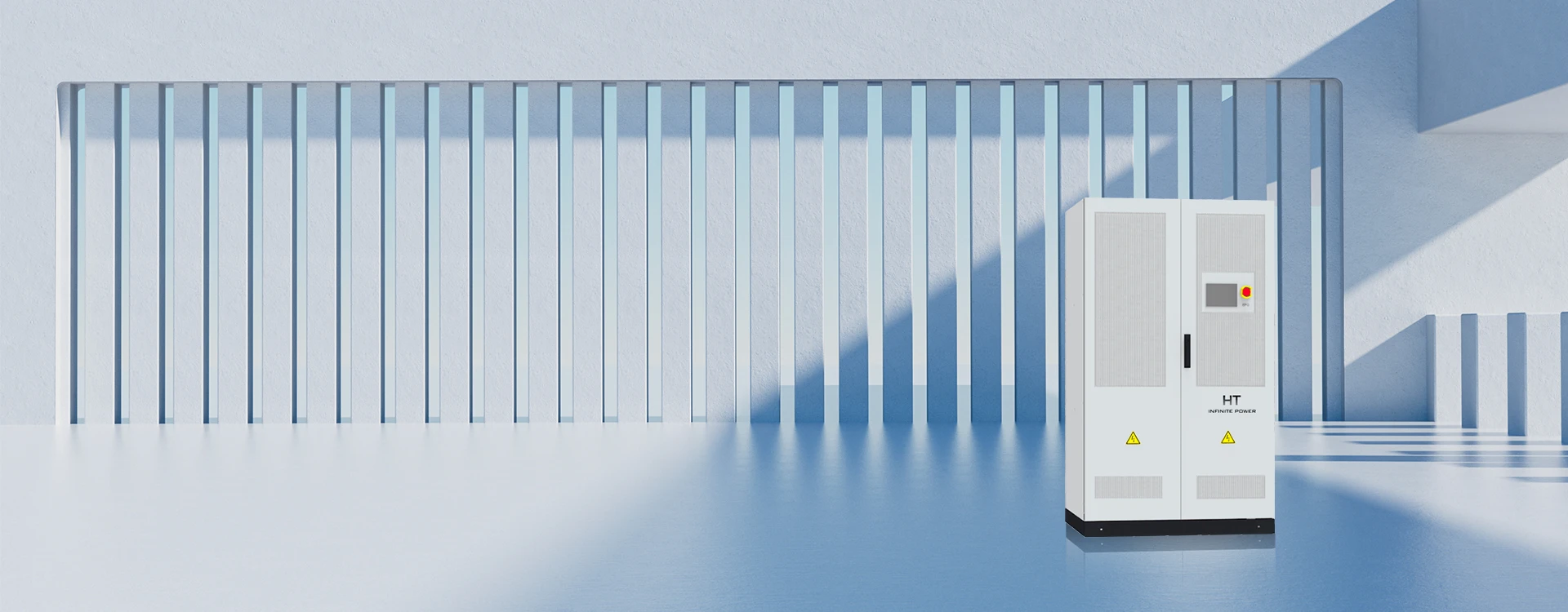

HT AC DC Stroomvoorzieningsmodule Kast Fysieke Afbeelding
VEELGESTELDE VRAGEN
─── Over 250kW-1000kW HT AC DC stroomvoorzieningsmodule kast ───
De HT AC DC stroomvoorzieningsmodule kast biedt een gratis garantie van 3 jaar, en de garantieperiode kan worden verlengd volgens uw behoeften.
Ja. U kunt ons uw specifieke vereisten doorgeven, zoals invoer- en uitvoerspanning, frequentie, enz., en wij kunnen een AC DC stroomvoorzieningsmodule kast op maat maken met speciale functies voor u.
Momenteel heeft de HT AC DC stroomvoorzieningsmodule kast de certificeringen IEC62109, IEC 50549, IEC62477, IEC61727, IEC 62116, EMC61000 en NRS behaald. Meer certificeringen zullen binnenkort worden bijgewerkt.
