Caractéristiques Du Cabinet Du Module D'Alimentation AC-DC HT
Le cabinet du module d'alimentation AC-DC série HT adopte une technologie de contrôle numérique avancée et est équipé du système de gestion de micro-réseau HT-PCS développé indépendamment pour optimiser les performances de contrôle et améliorer la fiabilité du système afin de répondre aux besoins de divers scénarios d'application. Ses caractéristiques de performance sont les suivantes :
Il existe deux types de cabinets, pour une utilisation intérieure et extérieure, afin de répondre aux besoins de divers sites d'installation
Conception de rack modulaire, configuration flexible, expansion et maintenance faciles
Le module d'alimentation dispose d'une conception de circuit à trois niveaux, offrant une haute efficacité de conversion et une meilleure utilisation de l'énergie
Le système de contrôle local peut réaliser diverses fonctions telles que la surveillance du fonctionnement du convertisseur, l'élaboration de stratégies de gestion de l'énergie et la mise à niveau à distance des équipements
Paramètres du côté DC
Plage de tension de fonctionnement
Plage de tension à pleine charge
Courant DC maximum
Nombre de canaux d'entrée
Batteries compatibles
Méthode de charge
Mode de fonctionnement
Paramètres du côté AC (Réseau)
Puissance AC maximale
Puissance AC nominale
Courant AC nominal
Tension AC nominale
Plage de tension AC
Fréquence
THD
Power factorrange
Paramètres du côté AC (Hors-réseau)
Tension AC nominale
Distorsion de tension
Fréquence nominale
Capacité de surcharge
Fonction de protection
Protection d'entrée DC
Protection d'entrée AC
Protection contre les surtensions
Protection contre les surintensités
Détection de courant résiduel
Protection anti-îlotage
Général
Maximum Non-isolé
Dimensions
Poids approximatif
Méthode d'isolation
Protection contre les intrusions (IP)
Température de fonctionnement
Humidité relative
Méthode de refroidissement
Niveau sonore
Altitude
Interface de communication
Certification
580~1000V
625~1000V
200A*2
1/2
Modules lithium/plomb-acide/photovoltaiques/flux de liquide
Selon les instructions BMS/MPPT à trois étapes
Tension constante/Courant constant/Puissance constante/Source de tension AC/Source de tension DC/VSG
275kW
250kW
180A*2
400VAC，3W+N+PE/3W+PE
400V(-15%~+10%)
50/60Hz,(±5Hz)
Fréquence
-1 en tête à +1 en retard
400V
< 3%(Charge linéaire)
50/60Hz
110% fonctionnement à long terme; 120% pendant 1 minute
Interrupteur de charge + Fusible
Disjoncteur + Fusible
DC type II/AC type I
Oui
Oui
Oui
97.5%
1200*1000*2100MM
1350KG
Non isolé
Intérieur : IP21 ; extérieur : IP54
-30°C~60°C(Réduction de puissance au-dessus de 45°C.)
0~100%(Non-condensé)
Refroidissement par air
<70DB
3000M(>3000 m réduction de puissance)
RS485/CAN 2.0/Ethernet
CE,IEC 62477,IEC 61000,IEC60068,IEC61683,IEC61727.IEC62116.CGC
Note : Les modèles ci-dessus sont des configurations typiques. Dans les applications réelles, le nombre et le type de modules peuvent être ajustés de manière flexible en fonction de la configuration des batteries et des besoins en énergie
Les modules de ce modèle sont composés de modules HT-125AC◥ en parallèle. Le niveau de protection de l’équipement est IP65/IP20, pouvant être choisi selon les besoins.
Pour plus de configurations de capacité, veuillez consulter le système de conversion d'énergie HT PCS pour BESS◥.
Stratégie D'Application Du Cabinet Du Module D'Alimentation AC-DC HT
Mode Connecté Au Réseau
Le cabinet intégré photovoltaïque et de stockage est connecté à des batteries, des panneaux photovoltaïques ou d'autres sources DC, et convertit l'énergie en AC à travers des modules d'alimentation AC-DC, puis est connecté au réseau, ce qui permet d'atteindre :
1. Accès à la batterie de stockage d'énergie pour réaliser l'effacement des pics de charge et le comblement des creux, ainsi que l'arbitrage des différences de prix de l'électricité.
2. La génération d'énergie photovoltaïque est connectée au réseau pour réaliser des profits grâce à la vente d'électricité
Mode Hors-Réseau
Le cabinet intégré photovoltaïque et de stockage est connecté à des batteries, des panneaux photovoltaïques ou d'autres sources DC, et convertit l'énergie en AC via des modules d'alimentation AC-DC pour alimenter les charges locales. La tension triphasée par défaut est de 400Vca, 50Hz
Schéma de Circuit du Cabinet du Module d'Alimentation AC-DC HT
※ Note: La photo ci-dessus montre une solution système avec des fonctions connectées au réseau et hors réseau, un transformateur d'isolement et une entrée photovoltaïque. Différents projets ont des configurations différentes et des lignes légèrement modifiées. La configuration réelle sera conforme au plan d'expédition joint.
Veuillez vous référer au cabinet de l'onduleur PV HT DC-DC◥ pour plus de paramètres modulaires de l'onduleur PV.
Introduction à l'Interface Homme-Machine du Cabinet du Module d'Alimentation AC-DC HT
L'interface de la page d'accueil affiche la puissance en temps réel, la tension, le courant, la production d'énergie, le mode de fonctionnement, le statut de fonctionnement et d'autres informations du système.

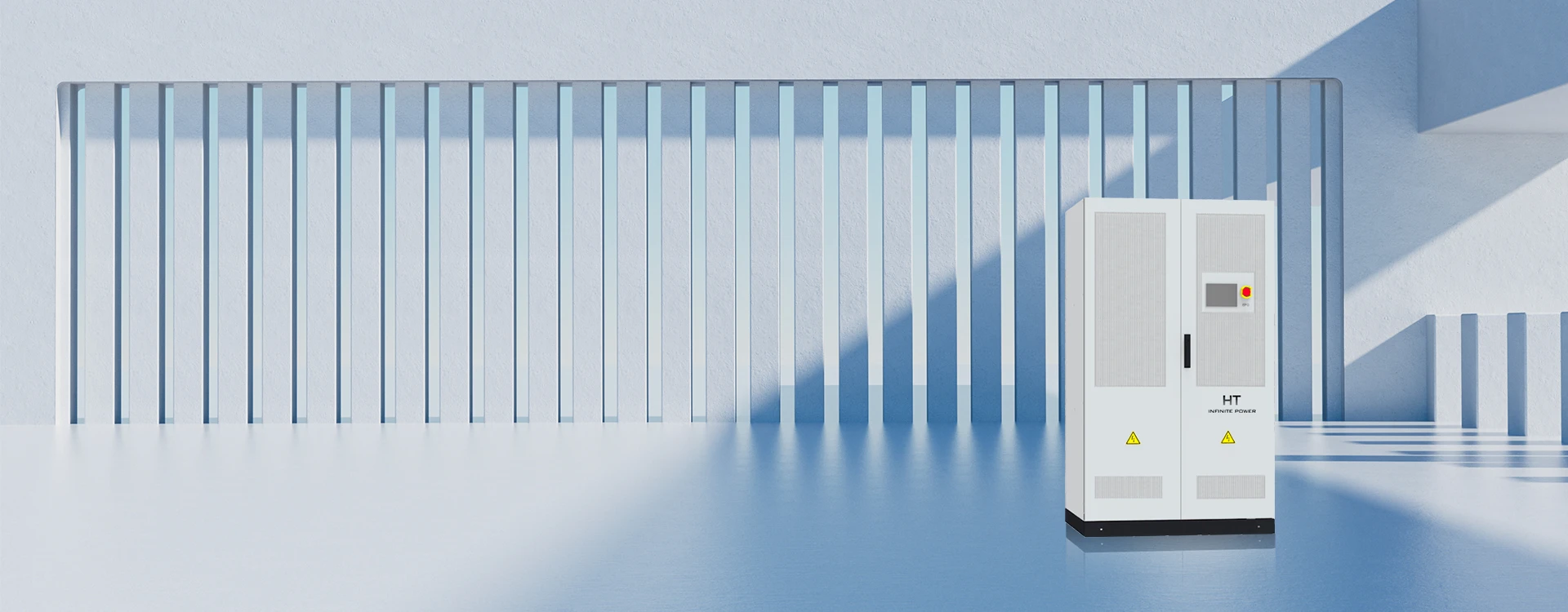

Image Physique du Cabinet du Module d'Alimentation AC-DC HT
FREQUENTLY ASKED QUESTIONS
─── À propos du cabinet du module d'alimentation AC-DC HT de 250kW-1000kW ───
Le cabinet du module d'alimentation AC-DC HT offre une garantie gratuite de 3 ans, et la période de garantie peut également être prolongée en fonction de vos besoins.
Oui. Vous pouvez nous faire part de vos exigences spécifiques, telles que la tension d'entrée et de sortie, la fréquence, etc., et nous pouvons personnaliser un cabinet de module d'alimentation AC-DC avec des fonctions spéciales pour vous.
Actuellement, le cabinet du module d'alimentation AC-DC HT a obtenu les certifications IEC62109, IEC 50549, IEC62477, IEC61727, IEC 62116, EMC61000, NRS. D'autres certifications seront mises à jour prochainement.
