Características del Módulo de Potencia AC-DC de 125kW
● Adopta una topología de tres niveles, la eficiencia máxima puede alcanzar el 99% y la calidad de la energía es mejor.
● Soporta corriente constante, potencia constante, MPPT, control de fuente de voltaje AC y tiene una función de arranque en negro.
● Adopta un diseño modular estándar montado en rack, flexible en configuración, conveniente para mantenimiento y fácil de expandir.
● Compatible con sistemas trifásicos de cuatro cables, puede cumplir con los requisitos tanto de sistemas fuera de la red como conectados a la red.
● Adopta tecnología patentada de supresión de armónicos, adecuada para escenarios diversificados como parques industriales y microredes.
● Es adecuado para 52s Pack y puede cumplir con los diversos requisitos de paquetes de baterías. El diseño modular permite una fácil operación en paralelo, facilitando la formación de soluciones de gestión de clústeres múltiples de 250 kW, 500 kW y 1 MW con expansión conveniente.
Certificaciones
IEC50549；IEC62109；IEC61000；IEC61683；IEC60068；IEC62477；EN62477；IEC61727；IEC62116；NRS097
Parámetro del Módulo de Potencia AC-DC de 125kW
Modelo:
Potencia nominal:
Potencia máxima:
Rango de voltaje de operación DC:
Rango de voltaje a plena carga del lado DC:
Corriente continua máxima:
Voltaje AC nominal:
Frecuencia nominal:
Corriente AC nominal:
Capacidad de sobrecarga:
Distorsión de corriente:
Rango de ajuste del factor de potencia:
Batería compatible:
Modo de carga:
Modo de operación:
Eficiencia máxima:
Dimensiones (An*P*Al):
Peso (aprox.):
Modo de aislamiento:
Grado de resistencia a la corrosión:
Nivel de protección ambiental de la aplicación:
Protección contra la entrada:
Temperatura ambiente:
Humedad relativa:
Modo de refrigeración:
Ruido:
Altitud:
Interfaz de comunicación:
HT-125AC
125kW
137kW
580~1000V(3W+PE);680~1000V(3W+N+PE)
625~1000V(3W+PE);680~1000V(3W+N+PE)
200A
400VAC,3W+PE/3W+N+PE
50/60Hz(±5Hz)
180A
110%, operación normal; 120%, 1 minuto
<3% (Potencia nominal)
-1 adelantado a +1 retrasado
Litio / Plomo-ácido / Módulo fotovoltaico / Barra colectora DC
Comando BMS / Tri-estadio / MPPT
Corriente constante, potencia constante, MPPT, fuente de voltaje AC
99%
566(Oreja de montaje 520 no incluida)*680*245mm
68kg
Sin aislamiento
C3
Módulo integrado en gabinete exterior IP55
IP65 opcional
-30℃ to+60℃(Reducción de potencia > 45℃)
0 to 100% (Sin condensación）
Enfriamiento por aire inteligente
<70db
3000m(Reducción por encima de 3000m, no recomendado para usar a altitudes superiores a 4000m）
RS485/CAN2.0/Dry contact
Topología del Módulo de Potencia AC-DC de 125kW
◎Diseño de circuito de tres niveles, alta eficiencia de conversión, mejora en la utilización de la energía
◎Soporta expansión en paralelo de múltiples módulos de potencia AC-DC de 125kW
Diagrama de Escenario de Aplicación del Módulo de Potencia AC-DC de 125kW
◎Control de desequilibrio trifásico de múltiples puertos AC/DC
Para más información sobre los módulos DC-DC, por favor consulte
Para más información sobre los módulos STS, por favor consulte
Aplicación de los Módulos de Potencia AC-DC de 125kW
─── En la construcción de edificios cero carbono / parques cero carbono / ciudades cero carbono ───
●Fotovoltaico + almacenamiento de energía, alta capacidad de ratio de almacenamiento energético
●Fotovoltaico + almacenamiento de energía, alta capacidad de almacenamiento energético
Para más baterías de almacenamiento de energía, por favor consulte

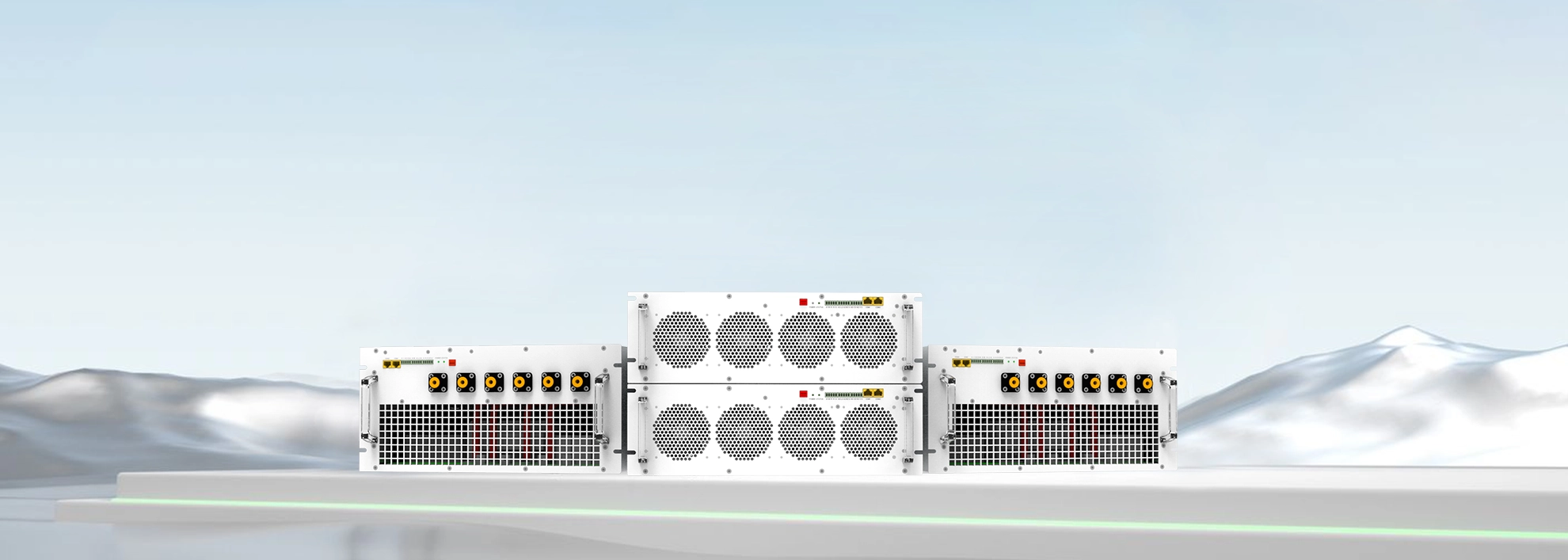

Detalles del Producto del Módulo de Potencia AC-DC de 125kW HT
PREGUNTAS FRECUENTES
─── Acerca del Módulo de Potencia AC-DC de 125kW ───
Soporta expansión hasta un gabinete de módulo de potencia AC-DC de 5MW.
Salida estándar de 400V, soporta salida personalizada de 690V o 800V.
La eficiencia máxima de conversión es del 99%.
La potencia máxima soportada es del 110%, es decir, 137kW para operación a largo plazo, y 150kW durante 10 minutos.
La garantía estándar es de 2 años, que puede ser extendida a 5 años.
Sí, el módulo de potencia AC-DC de 125kW soporta la conexión a un sistema fotovoltaico y puede generar una salida de 400V estándar para alimentar la carga.
Sí, nuestro módulo de potencia AC-DC de 125kW soporta personalización de funciones, ¡bienvenido a consultar!
Nuestro módulo de potencia AC-DC de 125kW está listado en Bélgica, Países Bajos, Sudáfrica, Hungría, Tailandia, Reino Unido, Italia y Polonia. Se están realizando más procesos de listado en otros países. Por favor, consulte con nuestro personal de ventas sobre el listado en su país.
Sí. Tenemos módulos de potencia AC-DC de 125kW con IP65 que cumplen con las condiciones de uso exterior. Además, cuando se usan módulos AC-DC de 125kW con IP20 para expansión en paralelo, también podemos integrarlos en gabinetes exteriores para cumplir con las condiciones de uso al aire libre.
