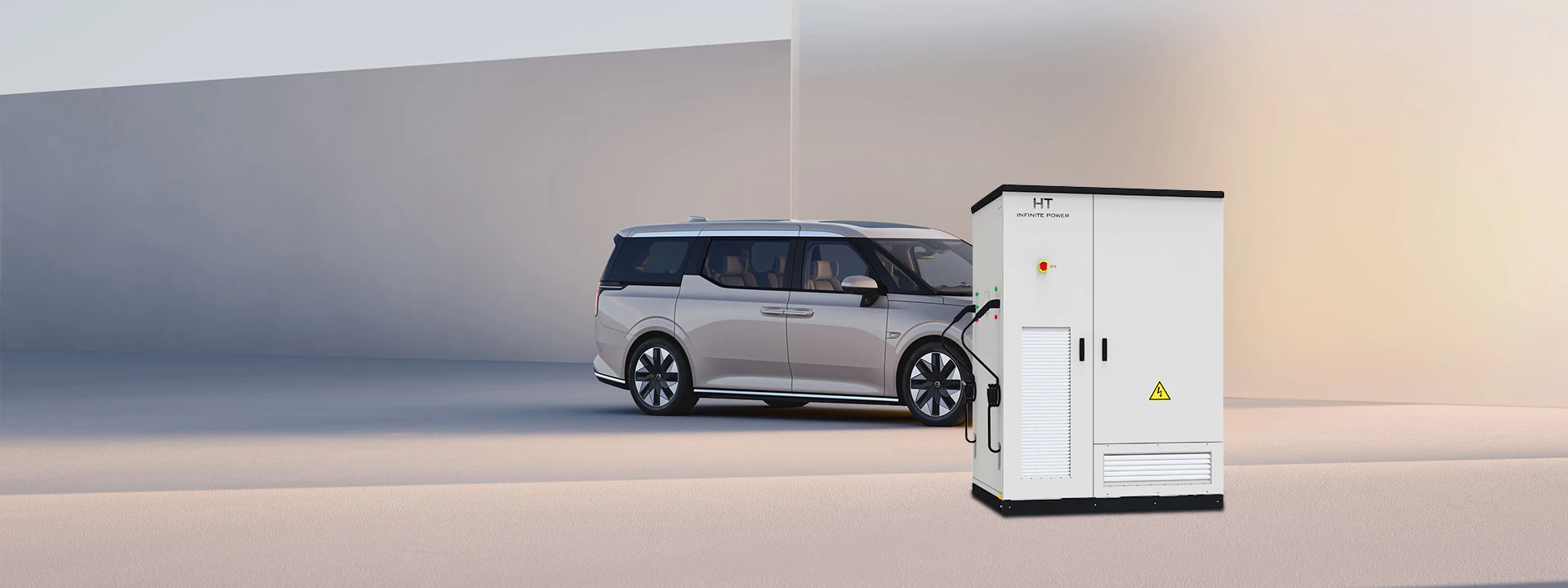

Gabinete de almacenamiento de energía HT con refrigeración líquida, inversor PV y cargador EV

Características del Producto

Protección del medio ambiente en la carga fotovoltaica

make full use of solar energy resources to maximize the use of clean energy and self-sufficiency

Compatible con una amplia gama de vehículos

wide range of constant power to meet the power requirements of both low-voltage charging for small vehicles and high-voltagecharging for buses

Una máquina con múltiples pistolas

El modelo de doble pistola está diseñado para la comunicación independiente entre los dos circuitos de carga, lo que lo hace sencillo y confiable; soporta la carga simultánea de dos vehículos, lo que mejora la eficiencia de utilización de la estación de carga

Multiple charging modes

Soporta múltiples modos de carga, como carga por tiempo, carga por potencia, carga por cantidad, carga automática completa, etc., para satisfacer las necesidades de carga de diferentes usuarios

Intelligent control

A través del avanzado sistema de monitoreo de gestión de energía, se realiza una programación y control inteligentes para optimizar la utilización de la energía y mejorar la economía del sistema

High-efficiency liquid-coolingy heat dissipation system

Integrando la avanzada tecnología de disipación de calor por refrigeración líquida, en comparación con el sistema tradicional de refrigeración por aire, puede reducir de manera más efectiva la temperatura de trabajo de la batería de almacenamiento de energía y el módulo PCS, mejorar la eficiencia operativa general y la estabilidad del sistema, y extender la vida útil de la batería

Alta integración

Altamente integrado, combina múltiples sistemas como batería de almacenamiento de energía, PCS modular◥, módulo de carga DC y sistema de monitoreo de gestión de energía en uno, reduciendo el espacio ocupado y mejorando la eficiencia del sistema.

Aprender más→

Introducción del Producto Descripción del Modelo

※Nota:El módulo de potencia DC es un componente opcional, y la potencia de salida nominal y la capacidad de la batería se pueden configurar de manera flexible según los requisitos del proyecto.

Parámetros del Producto

Certificaciones: CE IEC61000 IEC50549 UN IEC62619

Modelo:

Puerto de Red

Potencia AC nominal / máxima:

Corriente nominal:

Corriente máxima:

Voltaje nominal:

Frecuencia nominal:

Puerto PV

Voltaje máximo de entrada PV:

Potencia de entrada PV:

Canales MPPT:

Puerto de Batería

Capacidad nominal de la batería:

Voltaje nominal de la batería:

Rango de voltaje de la batería:

Tipo de batería:

Capacidad de la celda de la batería:

Serie de la batería:

Corriente máxima de carga y descarga:

Puerto de Carga

Potencia de entrada nominal:

Corriente de entrada nominal:

Precisión de medición:

Número de pistolas de carga:

Longitud de la línea de pistolas:

Método de activación:

Método de carga:

Modo de visualización:

Parámetros Generales

Modo de refrigeración:

Grado de protección:

Autodescarga en apagado:

Humedad relativa:

Ruido:

Temperatura ambiente:

Altitud:

Pantalla:

Comunicación BMS:

Comunicación EMS:

Tamaño (W*D*H):

Peso (aproximadamente):

Protección de parada de emergencia: :

Características de protección:

HT-100（DC100）（232kWh）(EV120)

100kW/110kW

144A

158A

400Vac，3W+PE

50/60Hz（±5Hz）

Voltaje mínimo de la batería: -30V

100kW

1/2/4

232kWh

832V

728V~936V

Batería de fosfato de hierro y litio (LFP)

280Ah

1P*52S*5S

140A

60kW*2

120A*2（500Vdc）

＜±0.1％

Escaneo, deslizamiento, APP

Relleno automático, por cantidad, por potencia, por tiempo

LED

Refrigeración por aire inteligente

IP54

＜0.1% de la potencia nominal (sin transformador)

0 ~ 95% (Sin condensación)

＜78dB

-25℃ to +60℃(Con desclassificación a temperaturas superiores a 45℃)

3000m (Reducción > 2000 m)

LCD

CAN

Ethernet / 485

1612*1350*2300mm

2700kg

Equipado con botón de parada de emergencia, con función de protección de parada de emergencia

Protección contra sobre/sobrevoltaje de entrada, protección contra sobrecorriente de entrada, protección contra sobretensión, protección contra cortocircuito de salida, protección contra sobretemperatura, protección contra retroalimentación, protección activa de la batería, apagado de emergencia y otras funciones de protección

Descargar ↓

Función del Producto

El monitor de desplazamiento de fusión TRUMPF apaga el láser después de una cierta cantidad de material fundido durante la soldadura por transmisión de plásticos. Esto mejora el monitoreo del proceso y ayuda a equilibrar las tolerancias de producción.

El monitor de desplazamiento de fusión TRUMPF apaga el láser después de que una cierta cantidad de material se haya fundido durante la soldadura por transmisión de plásticos. Esto mejora el monitoreo del proceso y ayuda a equilibrar las tolerancias de producción.

Las Estrategias de Operación del Sistema de Almacenamiento y Carga Óptica Bajo los Escenarios de Aplicación Comunes Son las Siguientes

◎Reducción de Picos y Llenado de Valles:

Cuando la tarifa por franjas horarias está en el valle, el armario de almacenamiento de energía se carga automáticamente y queda en espera después de llenarse; cuando la tarifa por franjas horarias está en el pico, el armario de almacenamiento de energía se descarga automáticamente, realizando la arbitraje de la diferencia tarifaria y mejorando los beneficios económicos del sistema de almacenamiento y carga fotovoltaica.

◎Combinación de almacenamiento fotovoltaico y carga:

During the day, the photovoltaic power is directly supplied to the charging pile, and the excess power is stored in the energy storage system. At night or when the light is insufficient, the energy storage system supplements the power supply to achieve24-hour uninterrupted power supply.
