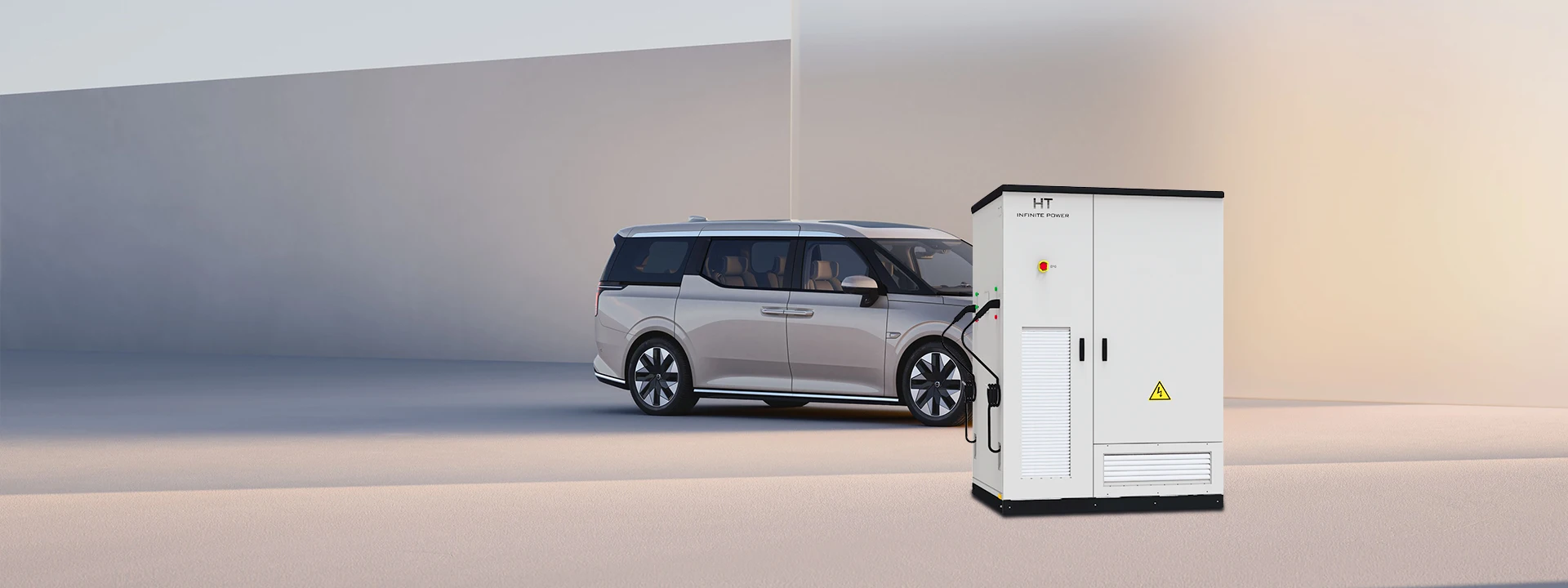

HT Vloeistofkoeling Energieopslagkast met PV Omvormer & EV Oplader

Productkenmerken

Fotovoltaïsche Oplaad Milieubescherming

Maak optimaal gebruik van zonne-energiebronnen om het gebruik van schone energie en zelfvoorziening te maximaliseren

Compatibel met een breed scala aan voertuigen

Breed scala aan constante kracht om te voldoen aan de stroomvereisten voor zowel laadtoepassingen met lage spanning voor kleine voertuigen als laadtoepassingen met hoge spanning voor bussen

Eén machine met meerdere geweren

Het dual-gun model is ontworpen voor onafhankelijke communicatie tussen de twee oplaadcircuiten, wat eenvoudig en betrouwbaar is; het ondersteunt gelijktijdig opladen van twee voertuigen, wat de benuttings efficiëntie van de laadpaal verhoogt

Meerdere oplaadmodi

Ondersteunt meerdere oplaadmodi, zoals opladen op tijd, opladen op vermogen, opladen op hoeveelheid, automatische voltooiing, enz., om te voldoen aan de oplaadbehoeften van verschillende gebruikers

Intelligente controle

Door het geavanceerde energiebeheer- en monitorsysteem wordt intelligente planning en controle gerealiseerd om de energiebenutting te optimaliseren en de systeemkosten te verbeteren

Hoge-efficiëntie vloeistofkoelings- warmtedissipatiesysteem

Door geavanceerde vloeistofkoelingstechnologie te integreren, kan het in vergelijking met het traditionele luchtkoelsysteem de werkomgevingstemperatuur van de energieopslagbatterij en het PCS-module effectiever verlagen, de algehele operationele efficiëntie en stabiliteit van het systeem verbeteren en de levensduur van de batterij verlengen

Hoog geïntegreerd

Hoog geïntegreerde meerdere systemen, zoals energieopslagbatterij, modulaire PCS◥, DC-oplaadmodule en energiebeheer- en monitorsysteem, in één, waardoor de ruimtebesparing wordt vergroot en de systeemefficiëntie wordt verbeterd.

Meer leren→

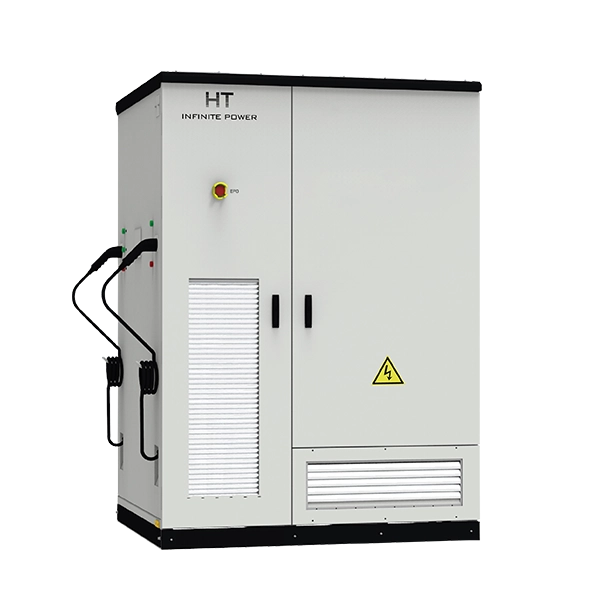

Productintroductie Modelomschrijving

※Opmerking:De DC-voedingsmodule is een optioneel onderdeel, en het nominale uitgangsvermogen en de batterijcapaciteit kunnen flexibel worden geconfigureerd op basis van de projectvereisten.

Productparameters

Certificeringen: CE IEC61000 IEC50549 UN IEC62619

Model:

Gridpoort

Nominaal / Max. AC vermogen:

Nominale stroom:

Maximale stroom:

Nominaal voltage:

Nominale frequentie:

PV-poort

Max. PV-ingangsspanning:

PV-ingangsvermogen:

MPPT-kanalen:

Batterijpoort

Nominale batterijcapaciteit:

Nominaal batterijspanning:

Batterijspanning bereik:

Batterijtype:

Batterijcelcapaciteit:

Series van batterij:

Maximale laad- en ontlaadstroom:

Oplaadpoort

Nominaal ingangsvermogen:

Nominale ingangs stroom:

Meetnauwkeurigheid:

Aantal oplaadpistolen:

Lengte van de kabel:

Activatiemethode:

Oplaadmethode:

Weergavemodus:

Algemene parameters

Koelingsmodus:

Beschermingsgraad:

Uitschakeling zelfontlading:

Relatieve luchtvochtigheid:

Geluid:

Omgevingstemperatuur:

Hoogte:

Weergave:

BMS-communicatie:

EMS-communicatie:

Afmetingen (B * D * H):

Gewicht (ongeveer):

Noodstopbeveiliging:

Beveiligingskenmerken:

HT-100（DC100）（232kWh）(EV120)

100kW/110kW

144A

158A

400Vac，3W+PE

50/60Hz（±5Hz）

Minimum batterijspanning is -30V

100kW

1/2/4

232kWh

832V

728V~936V

Lithium-ijzerfosfaatbatterij (LFP)

280Ah

1P*52S*5S

140A

60kW*2

120A*2（500Vdc）

＜±0.1％

Scannen, swipen, APP

Auto-vullen, op hoeveelheid, op vermogen, op tijd

LED

Intelligente luchtkoeling

IP54

＜0,1% Nominaal vermogen (Zonder transformator)

0 ~ 95% (Geen condensatie)

＜78dB

-25℃ to +60℃(Met afschaling bij temperaturen boven 45℃)

3000m (2000m vermindering)

LCD

CAN

Ethernet / 485

1612*1350*2300mm

2700kg

Uitgerust met noodstopknop, met noodstopbeveiligingsfunctie

Ingang over-onder-spanningsbeveiliging, ingang over-stroombeveiliging, anti-stootbeveiliging, uitgang kortsluitbeveiliging, over-temperatuurbeveiliging, anti-terugvloei-beveiliging, batterij actieve bescherming, noodstop en andere beveiligingsfuncties.

Downloaden ↓

Productfunctie

De TRUMPF smeltreismonitor zet de laser uit na een bepaalde hoeveelheid materiaalversmelting tijdens het transmissielassen van kunststof. Dit verbetert de procesbewaking en helpt bij het balanceren van productie toleranties

De Bedrijfsstrategieën Van Het Optische Opslag- en Oplaadsysteem Onder Algemene Toepassingsscenario's Zijn Als Volgt

◎Piekafvlakking en Dalvulling:

Wanneer het tijdtarief in de dalperiode is: laadt de energieopslagkast automatisch op en staat in stand-by nadat deze volledig is opgeladen; wanneer het tijdtarief in de piekperiode is: wordt de energieopslagkast automatisch ontladen, waardoor de arbitrage van het tariefverschil wordt gerealiseerd en de economische voordelen van het optische opslag- en oplaadsysteem worden verbeterd

◎Gecombineerde PV-opslag & opladen:

Overdag wordt de fotovoltaïsche energie direct aan de laadpaal geleverd, en de overtollige energie wordt opgeslagen in het energieopslagsysteem. 's Nachts of wanneer er onvoldoende licht is, vult het energieopslagsysteem de stroomvoorziening aan om een 24-uurs ononderbroken stroomvoorziening te realiseren
