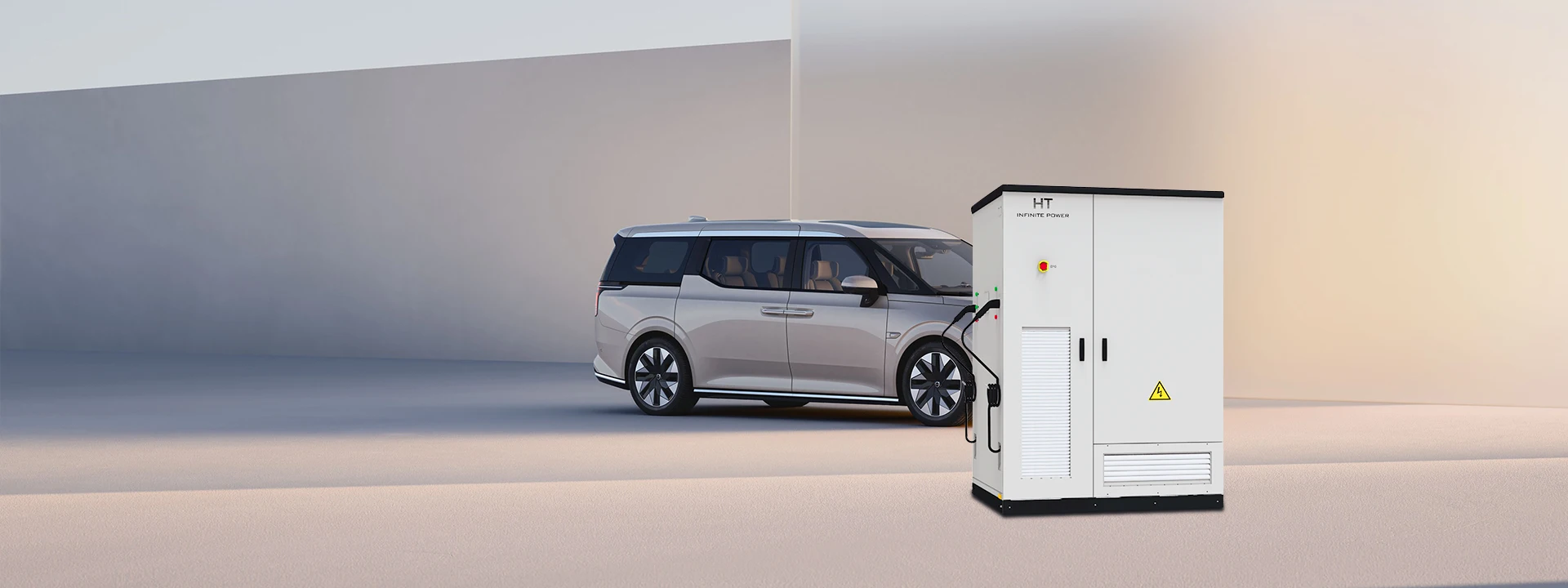

Armário de armazenamento de energia HT com refrigeração líquida, inversor PV e carregador EV

Características do Produto

Proteção Ambiental de Carregamento Fotovoltaico

Aproveitar ao máximo os recursos solares para maximizar o uso de energia limpa e a autossuficiência

Compatível com uma ampla gama de veículos

Ampla gama de potência constante para atender aos requisitos de energia tanto para carregamento de baixa tensão de pequenos veículos quanto para carregamento de alta tensão de ônibus

Uma máquina com múltiplas armas

O modelo de dupla pistola é projetado para comunicação independente entre os dois circuitos de carregamento, o que é simples e confiável; ele suporta o carregamento simultâneo de dois veículos, o que melhora a eficiência de utilização da pilha de carregamento

Múltiplos modos de carregamento

Suporta múltiplos modos de carregamento, como carregamento por tempo, carregamento por potência, carregamento por quantidade, carregamento automático completo, etc., para atender às necessidades de carregamento de diferentes usuários

Controle inteligente

Através do avançado sistema de monitoramento de gestão de energia, é realizado o agendamento e controle inteligente para otimizar a utilização de energia e melhorar a economia do sistema

Sistema de dissipação de calor por refrigeração líquida de alta eficiência

Integrando a avançada tecnologia de dissipação de calor por refrigeração líquida, em comparação com o sistema tradicional de refrigeração a ar, pode reduzir de forma mais eficaz a temperatura de funcionamento da bateria de armazenamento de energia e do módulo PCS, melhorar a eficiência e estabilidade geral do sistema e prolongar a vida útil da bateria.

Altamente integrado

Altamente integrado, múltiplos sistemas, como bateria de armazenamento de energia, PCS modular◥, módulo de carregamento DC e sistema de monitoramento de gestão de energia, em um único conjunto, reduzindo o espaço ocupado e melhorando a eficiência do sistema.

Saiba mais→

Introdução do Produto Descrição do Modelo

Introdução ao Produto e Descrição do Modelo do Gabinete de Armazenamento de Energia com Resfriamento Líquido da HT com Inversor Fotovoltaico e Carregador de VE

※Nota:Os módulos de potência DC são componentes opcionais, e a potência de saída nominal e a capacidade da bateria podem ser configuradas de forma flexível de acordo com os requisitos do projeto.

Parâmetros do Produto

Certificações: CE IEC61000 IEC50549 UN IEC62619

Gabinete de Armazenamento de Energia com Resfriamento Líquido da HT com Inversor Fotovoltaico e Carregador de VE

Modelo:

Porto da Rede

Potência AC Nominal / Máxima:

Corrente Nominal:

Corrente Máxima:

Tensão Nominal:

Frequência Nominal:

Porto PV

Tensão Máxima de Entrada PV:

Potência de Entrada PV:

Canais MPPT:

Porto da Bateria

Capacidade Nominal da Bateria:

Tensão Nominal da Bateria:

Faixa de Tensão da Bateria:

Tipo de Bateria:

Capacidade da Célula da Bateria:

Série da Bateria:

Corrente Máxima de Carga e Descarga:

Porto de Carregamento

Potência de Entrada Nominal:

Corrente de Entrada Nominal:

Precisão de Medição:

Número de Pistolas de Carregamento:

Comprimento da Linha da Pistola:

Método de Ativação:

Método de Carregamento:

Modo de Exibição:

Parâmetros Gerais

Modo de Refrigeração:

Grau de Proteção:

Autodescarga em Desligamento:

Umidade Relativa:

Ruído:

Temperatura Ambiente:

Altitude:

Display:

Comunicação BMS:

Comunicação EMS:

Tamanho (L * P * A):

Peso (aproximadamente):

Proteção de Parada de Emergência:

Características de Proteção:

HT-100（DC100）（232kWh）(EV120)

100kW/110kW

144A

158A

400Vac，3W+PE

50/60Hz（±5Hz）

Tensão mínima da bateria é -30V

100kW

1/2/4

232kWh

832V

728V~936V

O tipo de bateria é Lítio Ferro Fosfato (LFP)

280Ah

1P*52S*5S

140A

60kW*2

120A*2（500Vdc）

＜±0.1％

Escaneamento, leitura de cartão, APP

Auto-preenchimento, por quantidade, por potência, por tempo

LED

Refrigeração a ar inteligente

IP54

＜0,1% da potência nominal (Sem transformador)

0 ~ 95% (Sem condensação)

＜78dB

-25℃ to +60℃(with derating at temperatures above 45℃)

3000m (Redução acima de 2000m)

LCD

CAN

Ethernet / 485

1612*1350*2300mm

2700kg

Equipado com botão de parada de emergência, com função de proteção de parada de emergência

Proteção contra sobretensão e subtensão de entrada, proteção contra sobrecorrente de entrada, proteção contra surto, proteção contra curto-circuito na saída, proteção contra sobretemperatura, proteção contra retroalimentação, proteção ativa da bateria, desligamento de emergência e outras funções de proteção.

Baixar ↓

Função do Produto

O monitor de deslocamento de fusão TRUMPF desliga o laser após uma certa quantidade de material derretido durante a soldagem por transmissão de plástico. Isso melhora o monitoramento do processo e ajuda a equilibrar as tolerâncias de produção.

A estrutura interna do Gabinete de Armazenamento de Energia com Resfriamento Líquido da HT

As Estratégias de Operação do Sistema de Armazenamento e Carregamento Óptico Sob Cenários de Aplicação Comuns São as Seguintes

◎Pico de Corte e Preenchimento de Vale:

Quando a tarifa por faixa horária está no vale: o armário de armazenamento de energia carrega automaticamente e fica em espera após ser preenchido; quando a tarifa por faixa horária está no pico: o armário de armazenamento de energia descarrega automaticamente, realizando a arbitragem da diferença de tarifas e melhorando os benefícios econômicos do sistema de armazenamento e carregamento óptico.

Gabinete de Armazenamento de Energia com Resfriamento Líquido para Redução de Picos e Aproveitamento de Vales de Demanda

◎Sistema Combinado de Armazenamento e Carregamento PV:

Durante o dia, a energia fotovoltaica é fornecida diretamente à pilha de carregamento, e o excesso de energia é armazenado no sistema de armazenamento de energia. À noite ou quando a luz é insuficiente, o sistema de armazenamento de energia complementa o fornecimento de energia, alcançando um fornecimento contínuo de energia 24 horas por dia.
