O que é um sistema de armazenamento de energia com refrigeração líquida e suas vantagens?
2024-10-28
A fuga térmica da bateria é o maior problema que afeta a segurança térmica da bateria. Refere-se à situação em que a bateria gera muito calor durante a operação ou armazenamento, o que excede seu projeto ou limite de segurança, e fica fora de controle devido a carga e descarga excessiva ou armazenamento inadequado. A fim de evitar riscos de segurança causados por fuga térmica, é necessária uma gestão térmica eficaz do sistema de armazenamento de energia.solicitado. Atualmente, existem dois métodos principais de gerenciamento térmico no mercado: sistema de armazenamento de energia por refrigeração a ar e sistema de armazenamento de energia por refrigeração líquida.
Neste artigo explicaremos detalhadamente as vantagens, estrutura, operação e manutenção do sistema de armazenamento de energia por refrigeração líquida.
1. O que é um sistema de armazenamento de energia com refrigeração líquida?
Um sistema de armazenamento de energia com refrigeração líquida é um sistema que utiliza líquido como meio de resfriamento para remover o calor gerado pelo equipamento por meio da circulação. Num sistema de armazenamento de energia, a principal função do sistema de refrigeração líquida é garantir o funcionamento estável dos equipamentos principais, como baterias, e melhorar a eficiência energética. Os sistemas de armazenamento de energia por refrigeração líquida têm sido amplamente utilizados na indústria de armazenamento de energia devido às suas vantagens, como melhor dissipação de calor, estabilidade e confiabilidade e longa vida útil, e gradualmente se tornaram o método de resfriamento convencional.
2. Vantagens do sistema de armazenamento de energia com refrigeração líquida

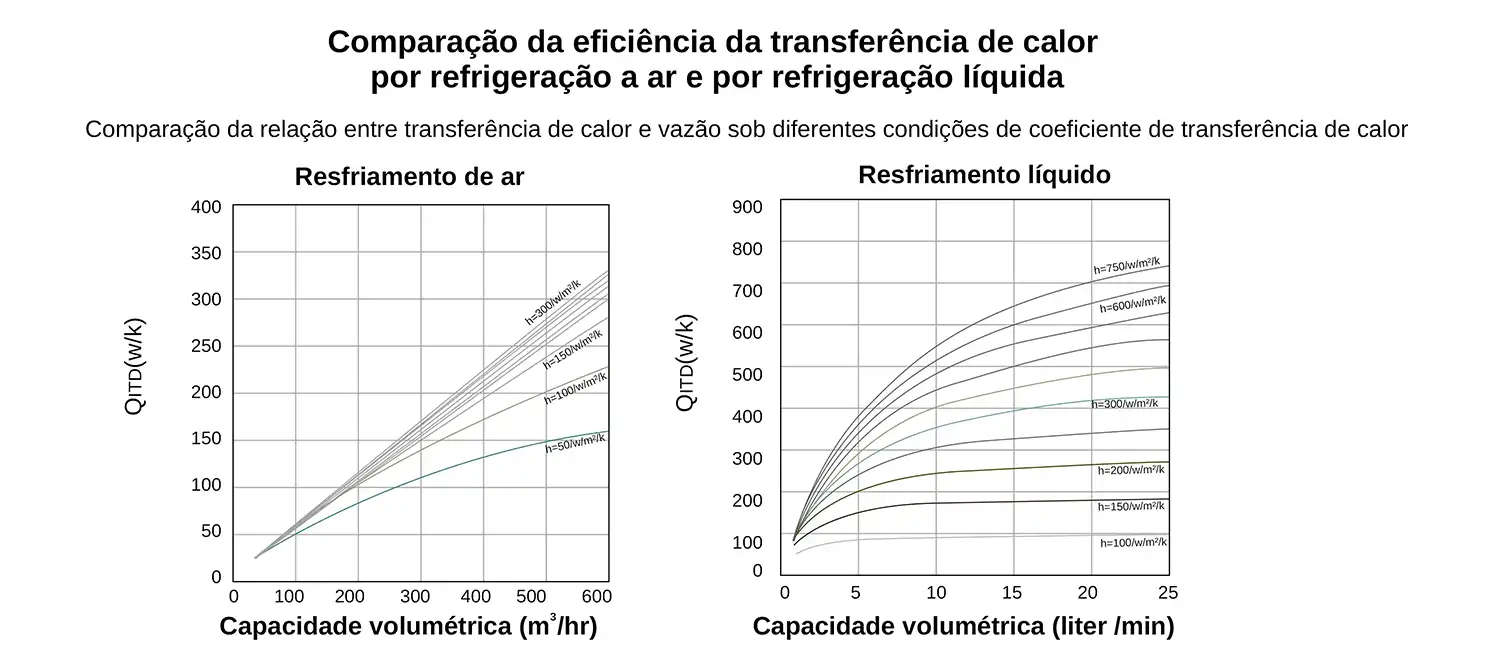

(1).Dissipação de calor eficiente:
O sistema de armazenamento de energia com resfriamento líquido usa líquido como meio de resfriamento. A capacidade térmica específica do líquido é maior que a do ar e pode absorver e liberar calor mais rapidamente. Portanto, o sistema de armazenamento de energia por refrigeração líquida pode transferir de forma rápida e eficaz o calor gerado pela bateria para o radiador, melhorando a eficiência de dissipação de calor.
(2).Temperatura uniforme:
O sistema de armazenamento de energia de refrigeração líquida pode distribuir uniformemente o calor gerado pela bateria no radiador através da circulação da placa de refrigeração líquida para garantir a uniformidade da temperatura da bateria. Este efeito de controle de temperatura equilibrado ajuda a manter a consistência do desempenho da bateria e evita a degradação do desempenho da bateria devido à temperatura irregular.

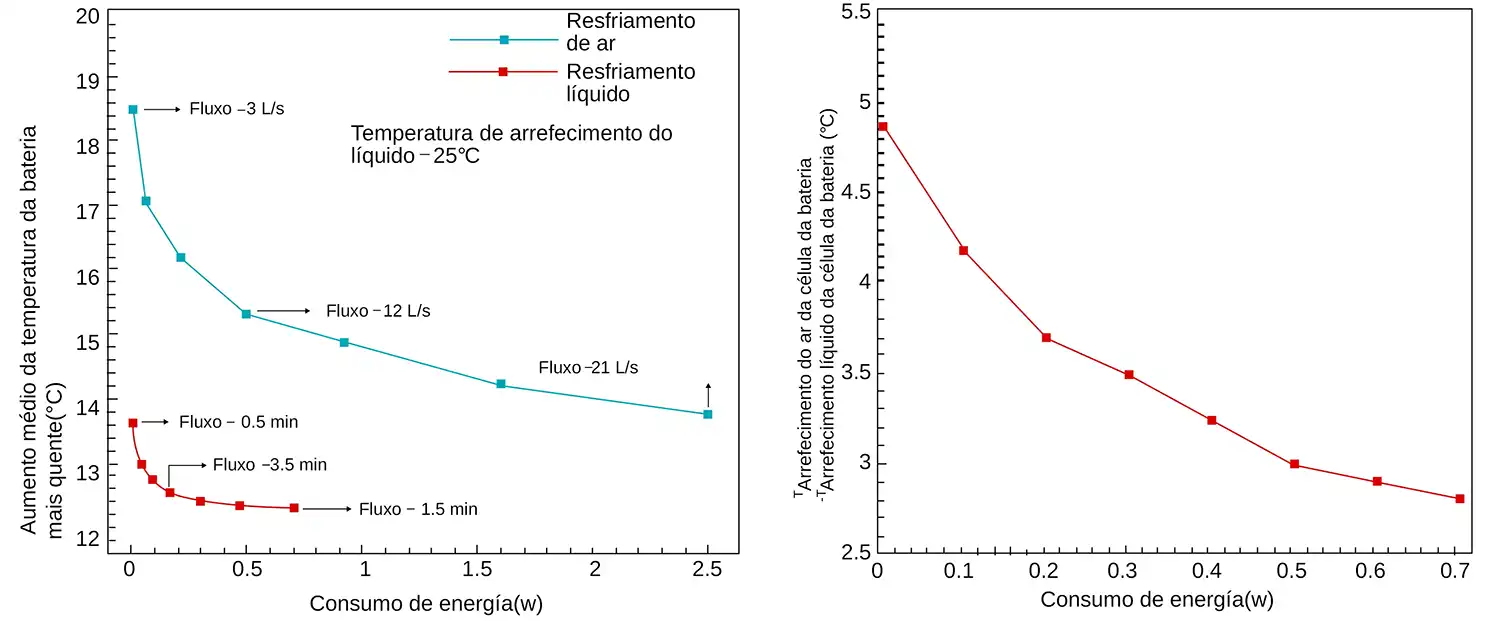

(3). Melhorar a segurança:
O sistema de refrigeração do sistema de armazenamento de energia com refrigeração líquida pode exportar o calor gerado pela bateria a tempo, reduzindo o risco de superaquecimento da bateria ou até mesmo incêndio. Além disso, alguns sistemas avançados de armazenamento de energia por refrigeração líquida também estão equipados com múltiplas medidas de proteção de segurança para melhorar ainda mais a segurança.
(4).Pequena área ocupada:
Comparado com o sistema de armazenamento de energia por refrigeração a ar, o sistema de armazenamento de energia por refrigeração líquida tem uma estrutura mais compacta, uma maior integração do sistema e uma área ocupada relativamente pequena. Isto é de grande importância para melhorar a utilização do espaço do sistema de armazenamento de energia e reduzir custos.
(5).Baixo ruído:
Comparado com o sistema de armazenamento de energia com resfriamento a ar, o sistema de armazenamento de energia com resfriamento líquido produz menos ruído e é mais adequado para locais que exigem um ambiente de baixo ruído.
(6). Compatibilidade forte:
O sistema de armazenamento de energia com resfriamento líquido pode se adaptar a vários requisitos complexos de resfriamento, especialmente para equipamentos de alta densidade de potência e design compacto, e pode alcançar maior desempenho de dissipação de calor em um espaço limitado.

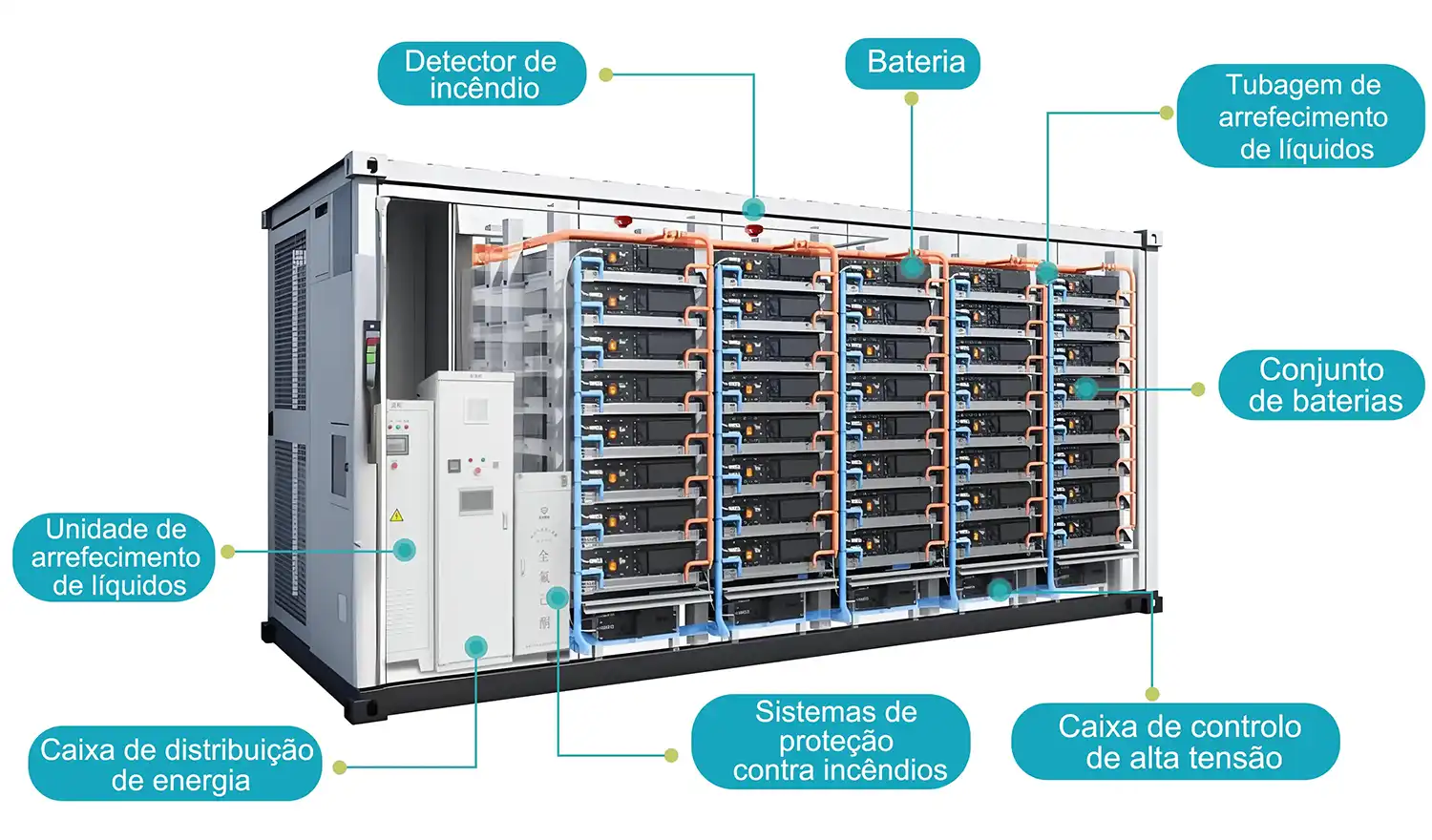

3. Estrutura do sistema de armazenamento de energia de refrigeração líquida
O sistema de armazenamento de energia de resfriamento líquido é geralmente composto de refrigerante, placa de resfriamento líquido, bomba de resfriamento líquido, tubo de resfriamento líquido, condensador, evaporador, etc. Placa de resfriamento líquido e acessórios são componentes importantes do sistema. Sua principal função é transportar equipamentos como baterias e garantir um bom contato com o líquido refrigerante. De acordo com as diferentes necessidades, as placas de resfriamento líquido podem ser divididas em vários tipos, como tipo plano, tipo caixa, etc.
Os tubos de refrigeração líquida são canais para transportar líquido de refrigeração em sistemas de refrigeração líquida. De acordo com diferentes ambientes e requisitos de trabalho, os tubos de refrigeração líquida podem ser divididos em vários tipos, como tubos de metal e tubos de plástico. A principal função das bombas de resfriamento líquido é impulsionar a circulação do líquido de resfriamento. De acordo com diferentes requisitos, as bombas de resfriamento líquido podem ser divididas em vários tipos, como bombas centrífugas, bombas de êmbolo, etc.
Dispositivo de controle e monitoramento do sistema de armazenamento de energia de refrigeração líquida O dispositivo de controle e monitoramento do sistema de refrigeração líquida é um dispositivo importante para garantir a operação estável do sistema de refrigeração líquida. O dispositivo é composto principalmente por um controlador de temperatura, um controlador de pressão, um medidor de vazão, um medidor de nível de líquido, etc. Durante a instalação, deve-se prestar atenção à fiação e instalação corretas dos sensores de acordo com os requisitos do projeto para garantir a precisão da coleta de dados e controlar.
4. Cenários de aplicação de sistemas de armazenamento de energia por refrigeração líquida
(1). Equipamento de armazenamento de energia de alta potência e alta densidade
• Centrais de armazenamento de energia em grande escala
Tal como armazenamento de bateria de 5.000 kWh: Em grandes usinas de armazenamento de energia, os contêineres de armazenamento de energia externos precisam fornecer serviços de armazenamento de energia de longo prazo para a rede elétrica para garantir a estabilidade do fornecimento de energia local. Esses dispositivos de armazenamento de energia geralmente possuem características de alta densidade de potência e alta densidade de energia, portanto, a tecnologia de resfriamento líquido é amplamente utilizada devido ao seu desempenho eficiente de dissipação de calor.
• Parques eólicos e estações de energia solar
Em parques eólicos e centrais de energia solar, os recipientes de armazenamento de energia ao ar livre precisam armazenar uma grande quantidade de eletricidade para equilibrar as flutuações na geração de energia. Como o equipamento de armazenamento de energia nesses cenários costuma ser de alta potência e alta densidade, o sistema de armazenamento de energia com refrigeração líquida tornou-se a primeira escolha.
(2). Ambientes com altos requisitos de controle de temperatura
• Centro de dados
Como um dos locais com requisitos extremamente elevados de controle de temperatura, os equipamentos de armazenamento de energia dos data centers também precisam adotar uma tecnologia eficiente de dissipação de calor. A tecnologia de resfriamento líquido pode fornecer controle preciso de temperatura para garantir a operação estável dos equipamentos no data center.
• Sistema de energia
No sistema de energia, os contêineres externos de armazenamento de energia precisam fornecer regulação de carga de pico, regulação de frequência e outros serviços para a rede elétrica. Esses serviços têm requisitos extremamente elevados para a estabilidade e confiabilidade dos equipamentos de armazenamento de energia, portanto, a tecnologia de refrigeração líquida é amplamente utilizada devido ao seu desempenho superior de dissipação de calor e precisão no controle de temperatura.
(3).Reduzir os custos de energia e otimizar o gerenciamento de energia
• Arbitragem de pico
O sistema de armazenamento de energia com refrigeração líquida pode ser carregado durante o período de baixo preço da eletricidade e descarregado durante o período de pico, evitando assim o período de alto preço da eletricidade e reduzindo o custo da eletricidade do empreendimento. Este é o benefício econômico mais direto do sistema industrial e comercial de armazenamento de energia por refrigeração líquida.
• Reduzir os custos de demanda de eletricidade
O sistema de armazenamento de energia com refrigeração líquida pode suavizar a curva de demanda de eletricidade, reduzir os custos de demanda de eletricidade e reduzir os custos de eletricidade das empresas. Além disso, o sistema de armazenamento de energia por refrigeração líquida também pode armazenar e utilizar energia limpa barata, como energia solar e eólica, para reduzir ainda mais os custos de aquisição de eletricidade da empresa.
• Fonte de alimentação reserva
O sistema de armazenamento de energia com resfriamento líquido pode ser usado como fonte de alimentação de backup, que pode ser iniciada rapidamente em caso de falha da rede ou queda de energia, fornecer fornecimento contínuo de energia para equipamentos e linhas de produção importantes e reduzir perdas de produção causadas por quedas de energia .
• Resposta do lado da demanda
O sistema de armazenamento de energia com refrigeração líquida pode ajudar os usuários industriais e comerciais a obter resposta à demanda da rede, participar de serviços da rede, como mudança de pico para vale e regulação de frequência, e fornecer suporte para a operação estável da rede.
5. Questões de transporte, operação e manutenção de sistemas de armazenamento de energia por refrigeração líquida.
(1).Custo de fabricação
Embora o sistema de armazenamento de energia por refrigeração líquida tenha muitas vantagens, ele ainda enfrenta alguns desafios na aplicação real. Primeiro, o custo de fabricação do sistema de armazenamento de energia por resfriamento líquido é relativamente alto e o sistema de circulação de líquido precisa ser projetado e fabricado.
(2).Complexidade de manutenção
Em segundo lugar, a manutenção do sistema de armazenamento de energia de refrigeração líquida também é relativamente complicada, e a quantidade e qualidade do líquido refrigerante e a vedação do sistema precisam ser verificadas regularmente.
(3). Risco de vazamento de refrigerante
Além disso, o risco de vazamento do líquido refrigerante também é uma das questões que precisam ser observadas na tecnologia de refrigeração líquida.
(4).Falta de pessoal profissional
Se o cliente não tiver pessoal profissional de operação e inspeção, isso causará muitos problemas para o uso do cliente no processo de uso posterior.

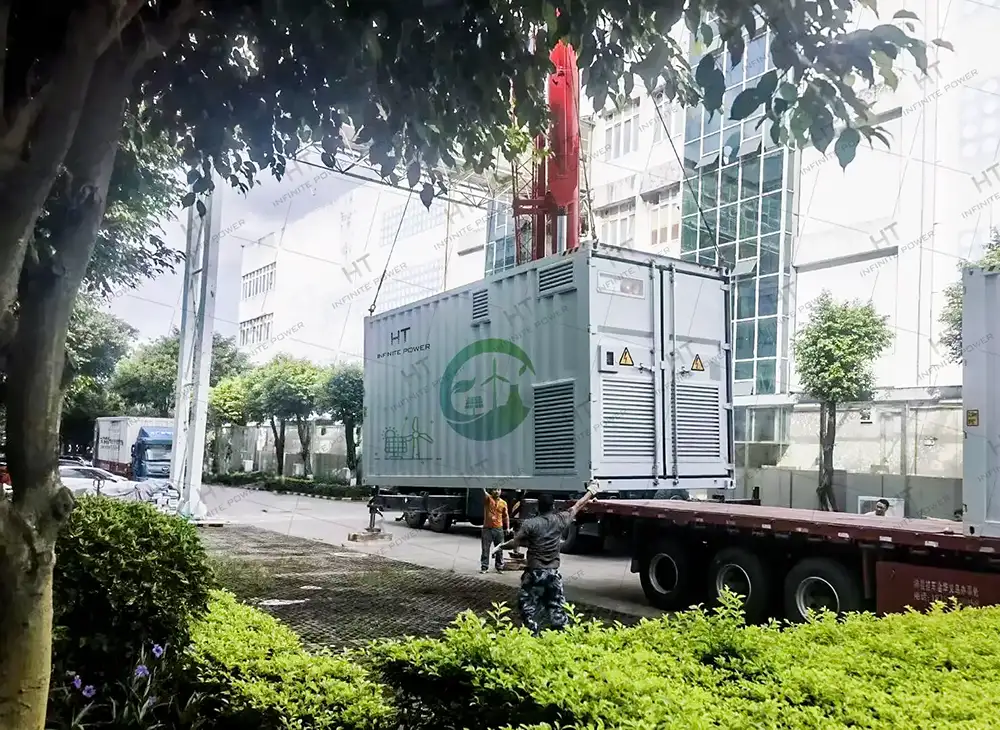

(5). Desafios de transporte e instalação no exterior
Para os mercados internacionais, os sistemas de armazenamento de energia de refrigeração líquida geralmente têm maior densidade de energia, portanto o peso por unidade de volume será maior. Por exemplo, o peso de umRecipiente de armazenamento de bateria de 5000 kWhpode chegar a 38 toneladas, o que traz certas dificuldades para o transporte de longa distância e instalação de clientes no exterior.
Para resolver este problema,HT INFINITEPOWERdesenvolveu e produziu especialmente umArmário integrado externo de armazenamento de energia refrigerado a líquido 100KW 233KWH. É pequeno em tamanho, leve, fácil de transportar e instalar. Ele pode ser conectado à geração de energia fotovoltaica e a geradores a diesel ao mesmo tempo.
No futuro, com o avanço contínuo da tecnologia e a redução de custos, espera-se que os sistemas de armazenamento de energia por refrigeração líquida sejam utilizados numa gama mais ampla de campos, especialmente centrais eléctricas de armazenamento de energia em grande escala, tais como armazenamento de baterias de 5000 kwh e acima. . Armazenamento de energia por refrigeração líquida como uma das tecnologias-chave no futuro campo de armazenamento de energia, a tecnologia de refrigeração líquida tem amplas perspectivas de aplicação e importante significado estratégico. Temos motivos para acreditar que num futuro próximo, com o avanço contínuo da tecnologia e a expansão contínua do mercado, a tecnologia do sistema de armazenamento de energia com refrigeração líquida fará maiores contribuições para a revolução energética global e para o desenvolvimento sustentável.
