¿Qué es un sistema de almacenamiento de energía con refrigeración líquida y sus ventajas?
2024-10-28
El descontrol térmico de la batería es el mayor problema que afecta a la seguridad térmica de la batería. Se refiere a la situación en la que la batería genera demasiado calor durante el funcionamiento o el almacenamiento, lo que excede su límite de diseño o seguridad, y se descontrola debido a una carga y descarga excesivas o un almacenamiento inadecuado. Para evitar los riesgos de seguridad causados por el descontrol térmico, se requiere una gestión térmica eficaz del sistema de almacenamiento de energía. En la actualidad, existen dos métodos principales de gestión térmica en el mercado: el sistema de almacenamiento de energía de refrigeración por aire y el sistema de almacenamiento de energía de refrigeración por líquido.
En este artículo, explicaremos en detalle las ventajas, estructura, funcionamiento y mantenimiento del sistema de almacenamiento de energía de refrigeración líquida.
1. ¿Qué es un sistema de almacenamiento de energía mediante refrigeración líquida?
Un sistema de almacenamiento de energía con refrigeración líquida es un sistema que utiliza líquido como medio de enfriamiento para eliminar el calor generado por el equipo a través de la circulación. En un sistema de almacenamiento de energía, la función principal del sistema de refrigeración líquida es garantizar el funcionamiento estable de los equipos centrales, como las baterías, y mejorar la eficiencia energética. Los sistemas de almacenamiento de energía con refrigeración líquida se han utilizado ampliamente en la industria del almacenamiento de energía debido a sus ventajas, como una mejor disipación del calor, estabilidad y confiabilidad, y una larga vida útil, y gradualmente se han convertido en el método de enfriamiento principal.
2. Ventajas del sistema de almacenamiento de energía mediante refrigeración líquida
(1).Disipación eficiente del calor:

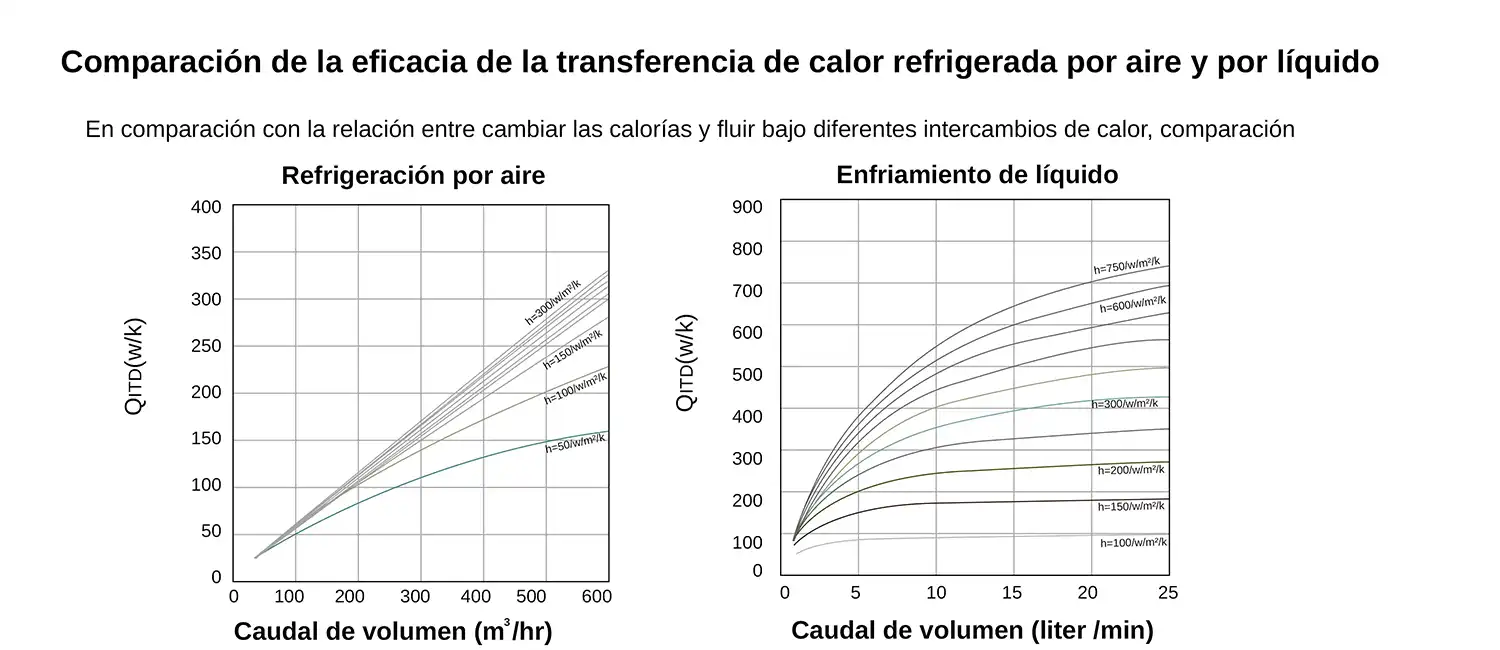

El sistema de almacenamiento de energía de refrigeración líquida utiliza líquido como medio de enfriamiento. La capacidad calorífica específica del líquido es mayor que la del aire y puede absorber y liberar calor más rápido. Por lo tanto, el sistema de almacenamiento de energía de refrigeración líquida puede transferir de manera rápida y efectiva el calor generado por la batería al radiador, mejorando la eficiencia de disipación de calor.
(2).Temperatura uniforme:
El sistema de almacenamiento de energía de refrigeración líquida puede distribuir uniformemente el calor generado por la batería en el radiador a través de la circulación de la placa de refrigeración líquida para garantizar la uniformidad de la temperatura de la batería. Este efecto de control de temperatura equilibrado ayuda a mantener la consistencia del rendimiento de la batería y evitar la degradación del rendimiento de la batería debido a una temperatura desigual.
(3).Mejorar la seguridad:

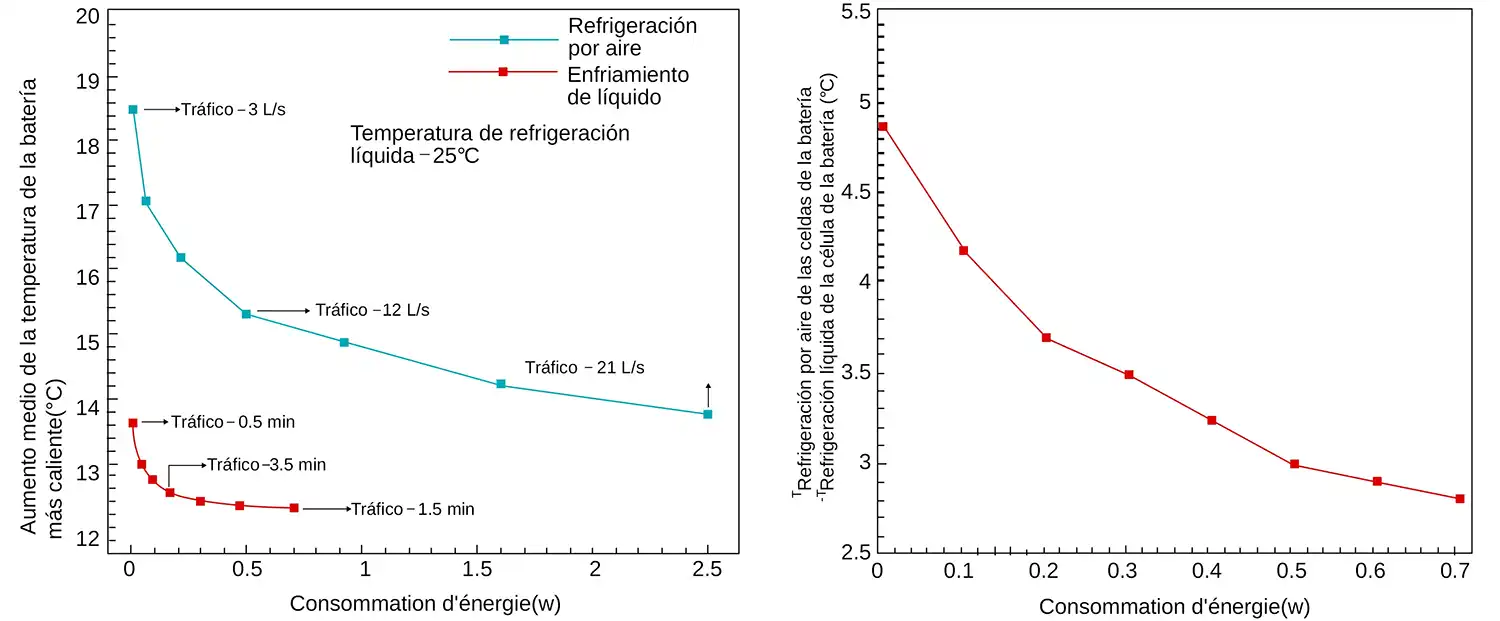

El sistema de refrigeración del sistema de almacenamiento de energía con refrigeración líquida puede exportar el calor generado por la batería a tiempo, lo que reduce el riesgo de sobrecalentamiento de la batería o incluso de incendio. Además, algunos sistemas avanzados de almacenamiento de energía con refrigeración líquida también están equipados con múltiples medidas de protección de seguridad para mejorar aún más la seguridad.
(4).Ocupa poco espacio:
En comparación con el sistema de almacenamiento de energía de refrigeración por aire, el sistema de almacenamiento de energía de refrigeración por líquido tiene una estructura más compacta, una mayor integración del sistema y un tamaño relativamente pequeño. Esto es de gran importancia para mejorar la utilización del espacio del sistema de almacenamiento de energía y reducir los costos.
(5).Bajo nivel de ruido:
En comparación con el sistema de almacenamiento de energía de enfriamiento por aire, el sistema de almacenamiento de energía de enfriamiento por líquido produce menos ruido y es más adecuado para lugares que requieren un entorno con poco ruido.
(6). Fuerte compatibilidad:
El sistema de almacenamiento de energía de refrigeración líquida puede adaptarse a diversos requisitos de refrigeración complejos, especialmente para equipos de diseño compacto y de alta densidad de potencia, y puede lograr un mayor rendimiento de disipación de calor en un espacio limitado.
3. Estructura del sistema de almacenamiento de energía por refrigeración líquida

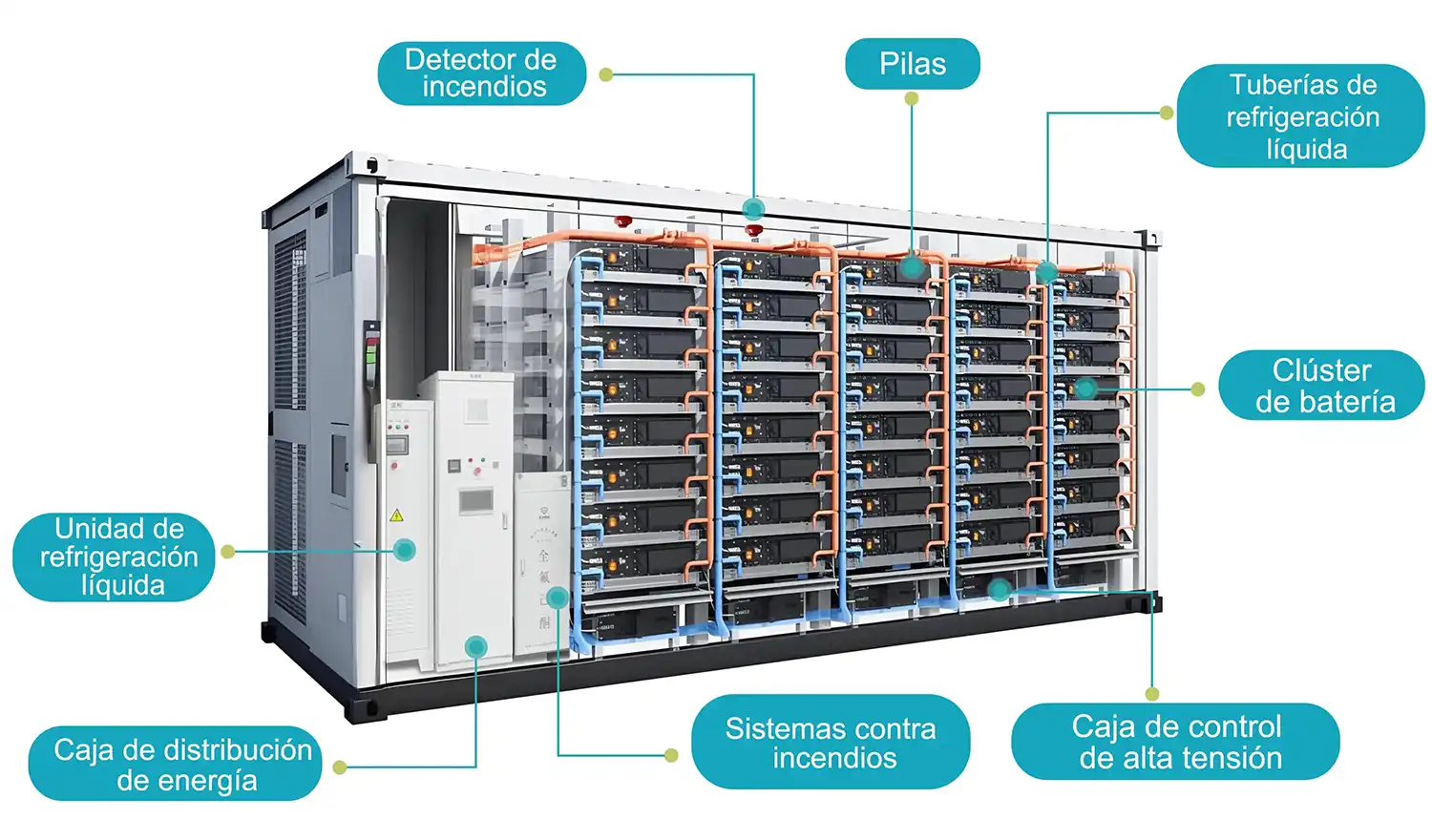

El sistema de almacenamiento de energía de refrigeración líquida generalmente se compone de refrigerante, placa de refrigeración líquida, bomba de refrigeración líquida, tubería de refrigeración líquida, condensador, evaporador, etc. La placa de refrigeración líquida y los accesorios son componentes importantes del sistema. Su función principal es transportar equipos como baterías y garantizar un buen contacto con el líquido refrigerante. Según las diferentes necesidades, las placas de refrigeración líquida se pueden dividir en varios tipos, como tipo plano, tipo caja, etc.
Las tuberías de refrigeración líquida son canales para transportar líquido refrigerante en sistemas de refrigeración líquida. Según los diferentes entornos de trabajo y requisitos, las tuberías de refrigeración líquida se pueden dividir en varios tipos, como tuberías de metal y tuberías de plástico. La función principal de las bombas de refrigeración líquida es impulsar la circulación del líquido refrigerante. Según los diferentes requisitos, las bombas de refrigeración líquida se pueden dividir en varios tipos, como bombas centrífugas, bombas de émbolo, etc.
Dispositivo de control y monitoreo del sistema de almacenamiento de energía de enfriamiento líquido El dispositivo de control y monitoreo del sistema de enfriamiento líquido es un dispositivo importante para garantizar el funcionamiento estable del sistema de enfriamiento líquido. El dispositivo se compone principalmente de un controlador de temperatura, un controlador de presión, un medidor de flujo, un medidor de nivel de líquido, etc. Durante la instalación, se debe prestar atención al cableado e instalación correctos de los sensores de acuerdo con los requisitos de diseño para garantizar la precisión de la recopilación y el control de datos.
4. Escenarios de aplicación de los sistemas de almacenamiento de energía con refrigeración líquida
(1). Equipos de almacenamiento de energía de alta potencia y alta densidad
• Centrales eléctricas de almacenamiento de energía a gran escala
Por ejemplo, el almacenamiento en baterías de 5000 kwh: en las grandes centrales eléctricas de almacenamiento de energía, los contenedores de almacenamiento de energía al aire libre deben proporcionar servicios de almacenamiento de energía a largo plazo para la red eléctrica a fin de garantizar la estabilidad del suministro de energía local. Estos dispositivos de almacenamiento de energía suelen tener las características de alta densidad de potencia y alta densidad de energía, por lo que la tecnología de refrigeración líquida se utiliza ampliamente debido a su eficiente rendimiento de disipación de calor.
• Parques eólicos y centrales solares
En los parques eólicos y las centrales solares, los contenedores de almacenamiento de energía al aire libre deben almacenar una gran cantidad de electricidad para equilibrar las fluctuaciones en la generación de energía. Dado que el equipo de almacenamiento de energía en estos escenarios suele ser de alta potencia y alta densidad, el sistema de almacenamiento de energía con refrigeración líquida se ha convertido en la primera opción.
(2). Entornos con altos requisitos de control de temperatura
• Centro de datos
Como uno de los lugares con requisitos extremadamente altos de control de temperatura, el equipo de almacenamiento de energía del centro de datos también necesita adoptar una tecnología de disipación de calor eficiente. La tecnología de refrigeración líquida puede proporcionar un control de temperatura preciso para garantizar el funcionamiento estable del equipo en el centro de datos.
• Sistema de energía
En el sistema eléctrico, los contenedores de almacenamiento de energía para exteriores deben proporcionar regulación de carga máxima, regulación de frecuencia y otros servicios para la red eléctrica. Estos servicios tienen requisitos extremadamente altos para la estabilidad y confiabilidad del equipo de almacenamiento de energía, por lo que la tecnología de refrigeración líquida se usa ampliamente debido a su rendimiento superior de disipación de calor y precisión de control de temperatura.
(3).Reducir los costes energéticos y optimizar la gestión energética
• Arbitraje de picos y valles
El sistema de almacenamiento de energía de refrigeración líquida se puede cargar durante el período de bajo precio de la electricidad y descargarse durante el período pico, evitando así el período de alto precio de la electricidad y reduciendo el costo de la electricidad de la empresa. Este es el beneficio económico más directo del sistema de almacenamiento de energía de refrigeración líquida industrial y comercial.
• Reducir los costes de demanda eléctrica
El sistema de almacenamiento de energía con refrigeración líquida puede suavizar la curva de demanda de electricidad, reducir los costos de demanda de electricidad y reducir los costos de electricidad de las empresas. Además, el sistema de almacenamiento de energía con refrigeración líquida también puede almacenar y utilizar energía limpia barata, como la energía solar y la energía eólica, para reducir aún más los costos de adquisición de electricidad de la empresa.
• Fuente de alimentación de reserva
El sistema de almacenamiento de energía con refrigeración líquida se puede utilizar como fuente de alimentación de respaldo, que puede iniciarse rápidamente en caso de una falla de la red o un corte de energía, proporcionar un suministro de energía continuo para equipos clave y líneas de producción y reducir las pérdidas de producción causadas por cortes de energía.
• Respuesta del lado de la demanda
El sistema de almacenamiento de energía con refrigeración líquida puede ayudar a los usuarios industriales y comerciales a lograr la respuesta a la demanda de la red, participar en servicios de red como el cambio de pico a valle y la regulación de frecuencia, y brindar soporte para el funcionamiento estable de la red.
5. Cuestiones de transporte, operación y mantenimiento de sistemas de almacenamiento de energía mediante refrigeración líquida.
(1).Costo de fabricación
Aunque el sistema de almacenamiento de energía de refrigeración líquida tiene muchas ventajas, aún enfrenta algunos desafíos en la aplicación real. En primer lugar, el costo de fabricación del sistema de almacenamiento de energía de refrigeración líquida es relativamente alto y el sistema de circulación de líquido debe diseñarse y fabricarse.
(2).Complejidad del mantenimiento
En segundo lugar, el mantenimiento del sistema de almacenamiento de energía de refrigeración líquida también es relativamente complicado, y es necesario comprobar periódicamente la cantidad y la calidad del refrigerante y el sellado del sistema.
(3).Riesgo de fuga de refrigerante
Además, el riesgo de fuga de refrigerante también es uno de los aspectos a los que hay que prestar atención en la tecnología de refrigeración líquida.
(4).Falta de personal profesional
Si el cliente no cuenta con personal profesional de operación e inspección, esto causará muchos problemas para el uso del cliente en el proceso de uso posterior.
(5).Desafíos del transporte y la instalación en el extranjero
En el caso de los mercados extranjeros, los sistemas de almacenamiento de energía con refrigeración líquida suelen tener una mayor densidad energética, por lo que el peso por unidad de volumen será mayor. Por ejemplo, el peso de un contenedor de almacenamiento de baterías de 5000 kwh puede alcanzar las 38 toneladas, lo que plantea ciertas dificultades para el transporte a larga distancia y la instalación por parte de los clientes en el extranjero.
Para resolver este problema, HT INFINITEPOWER ha desarrollado y producido especialmente un armario integrado para exteriores con almacenamiento de energía refrigerado por líquido de 100KW 233KWH. Es de tamaño pequeño, ligero, fácil de transportar e instalar. Se puede conectar a la generación de energía fotovoltaica y a generadores diésel al mismo tiempo.
En el futuro, con el avance continuo de la tecnología y la reducción de costos, se espera que los sistemas de almacenamiento de energía de refrigeración líquida se utilicen en una gama más amplia de campos, especialmente en centrales eléctricas de almacenamiento de energía a gran escala, como el almacenamiento de baterías de 5000 kwh y superiores. El almacenamiento de energía de refrigeración líquida como una de las tecnologías clave en el futuro campo del almacenamiento de energía, la tecnología de refrigeración líquida tiene amplias perspectivas de aplicación y una importancia estratégica importante. Tenemos razones para creer que en un futuro cercano, con el avance continuo de la tecnología y la expansión continua del mercado, la tecnología del sistema de almacenamiento de energía de refrigeración líquida hará mayores contribuciones a la revolución energética global y al desarrollo sostenible.
