Wat is een vloeistofgekoelde energieopslagsysteem en wat zijn de voordelen ervan?
2024-10-28
Thermische runaway van batterijen is het grootste probleem dat de thermische veiligheid van batterijen beïnvloedt. Het verwijst naar de situatie waarin de batterij te veel warmte genereert tijdens gebruik of opslag, wat de ontwerp- of veiligheidslimiet overschrijdt, en oncontroleerbaar wordt door overmatig laden en ontladen of onjuiste opslag. Om veiligheidsrisico's veroorzaakt door thermische runaway te voorkomen, is effectief thermisch beheer van het energieopslagsysteem vereist. Momenteel zijn er twee belangrijke thermische beheermethoden op de markt: luchtgekoelde energieopslagsystemen en vloeistofgekoelde energieopslagsystemen.
In dit artikel leggen we gedetailleerd de voordelen, structuur, werking en het onderhoud van vloeistofgekoelde energieopslagsystemen uit.
1. Wat is een vloeistofkoelenergieopslagsysteem?
Een vloeistofkoelenergieopslagsysteem is een systeem dat vloeistof gebruikt als koelmedium om warmte te verwijderen die door de apparatuur wordt gegenereerd door circulatie. In een energieopslagsysteem is de belangrijkste functie van het vloeistofkoelsysteem om de stabiele werking van kernapparatuur zoals batterijen te garanderen en de energie-efficiëntie te verbeteren. Vloeistofkoelenergieopslagsystemen worden veel gebruikt in de energieopslagindustrie vanwege hun voordelen zoals betere warmteafvoer, stabiliteit en betrouwbaarheid en een lange levensduur, en zijn geleidelijk de gangbare koelmethode geworden.
2. Voordelen van een energieopslagsysteem met vloeistofkoeling

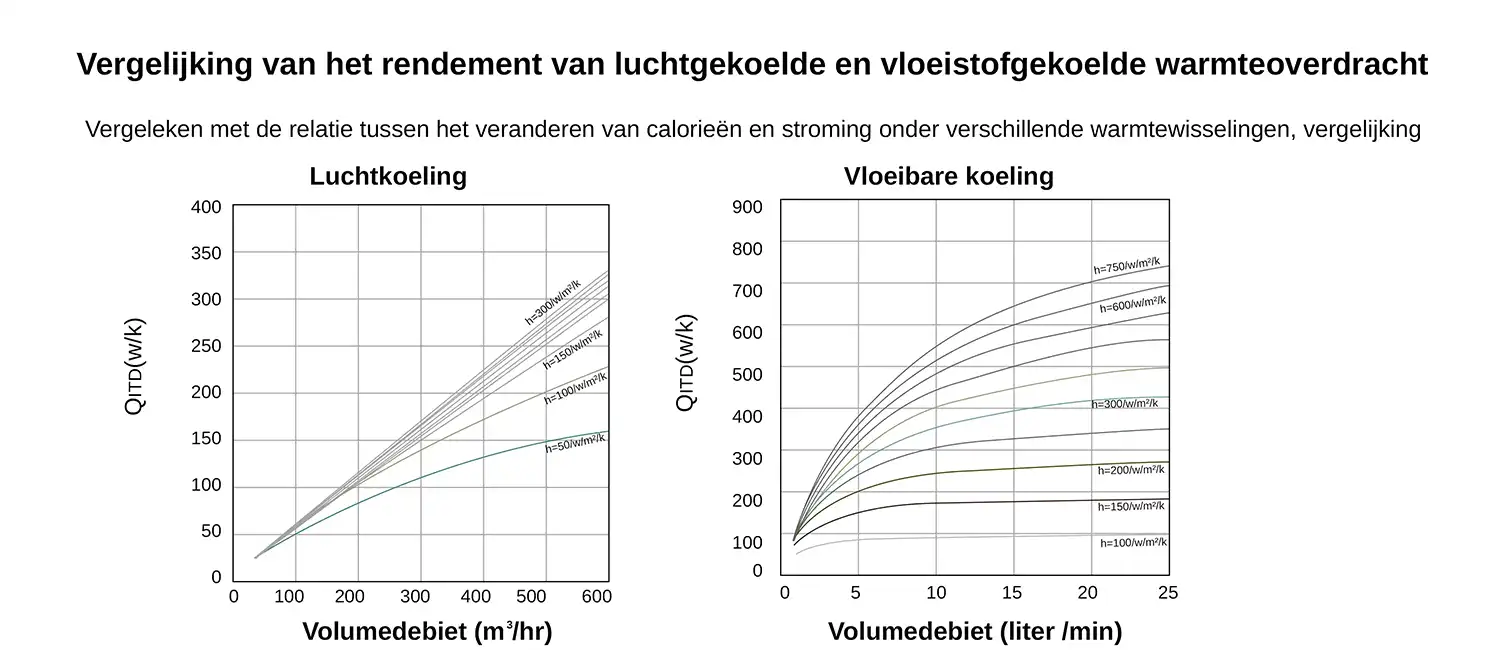

(1).Efficiënte warmteafvoer:
Vloeistofkoeling energieopslagsysteem gebruikt vloeistof als koelmedium. De specifieke warmtecapaciteit van vloeistof is groter dan die van lucht, en het kan warmte sneller absorberen en afgeven. Daarom kan het vloeistofkoeling energieopslagsysteem de warmte die door de batterij wordt gegenereerd snel en effectief overbrengen naar de radiator, waardoor de warmteafvoerefficiëntie wordt verbeterd.

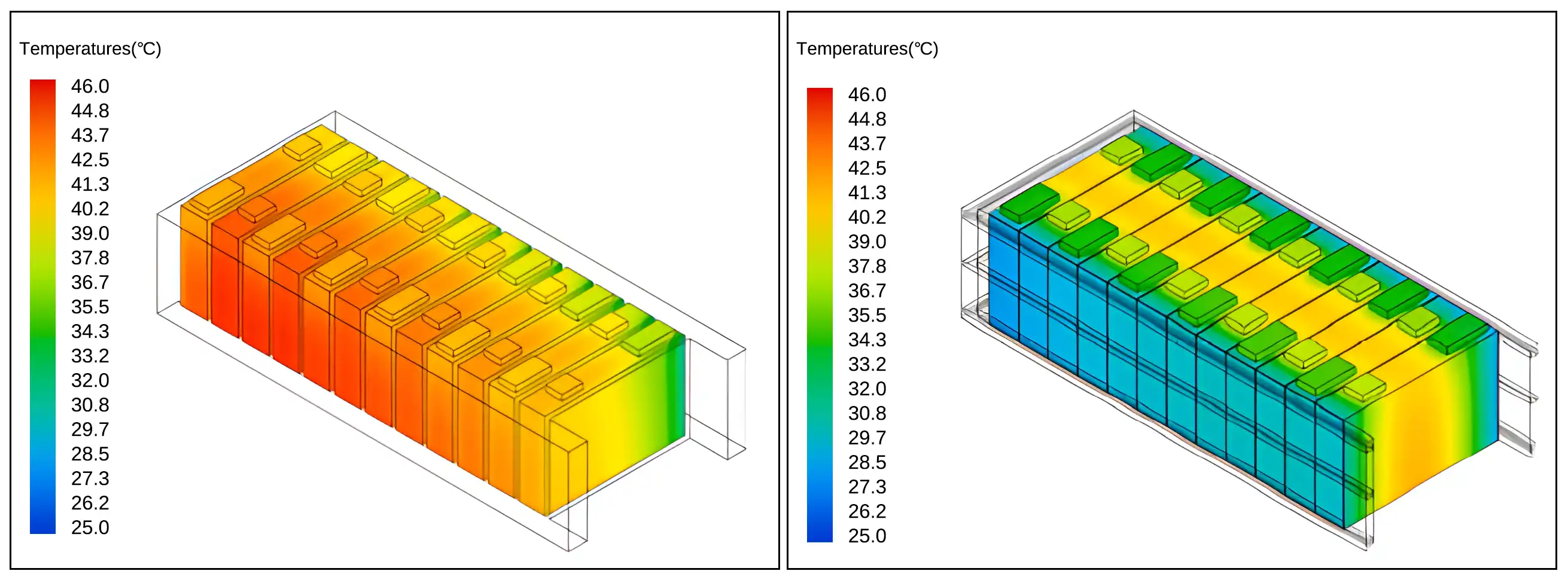

(2).Uniforme temperatuur:
Het vloeistofkoelenergieopslagsysteem kan de warmte die door de batterij wordt gegenereerd gelijkmatig verdelen over de radiator via de circulatie van de vloeistofkoelplaat om de uniformiteit van de batterijtemperatuur te garanderen. Dit uitgebalanceerde temperatuurregeleffect helpt de consistentie van de batterijprestaties te behouden en de degradatie van de batterijprestaties door ongelijkmatige temperatuur te voorkomen.

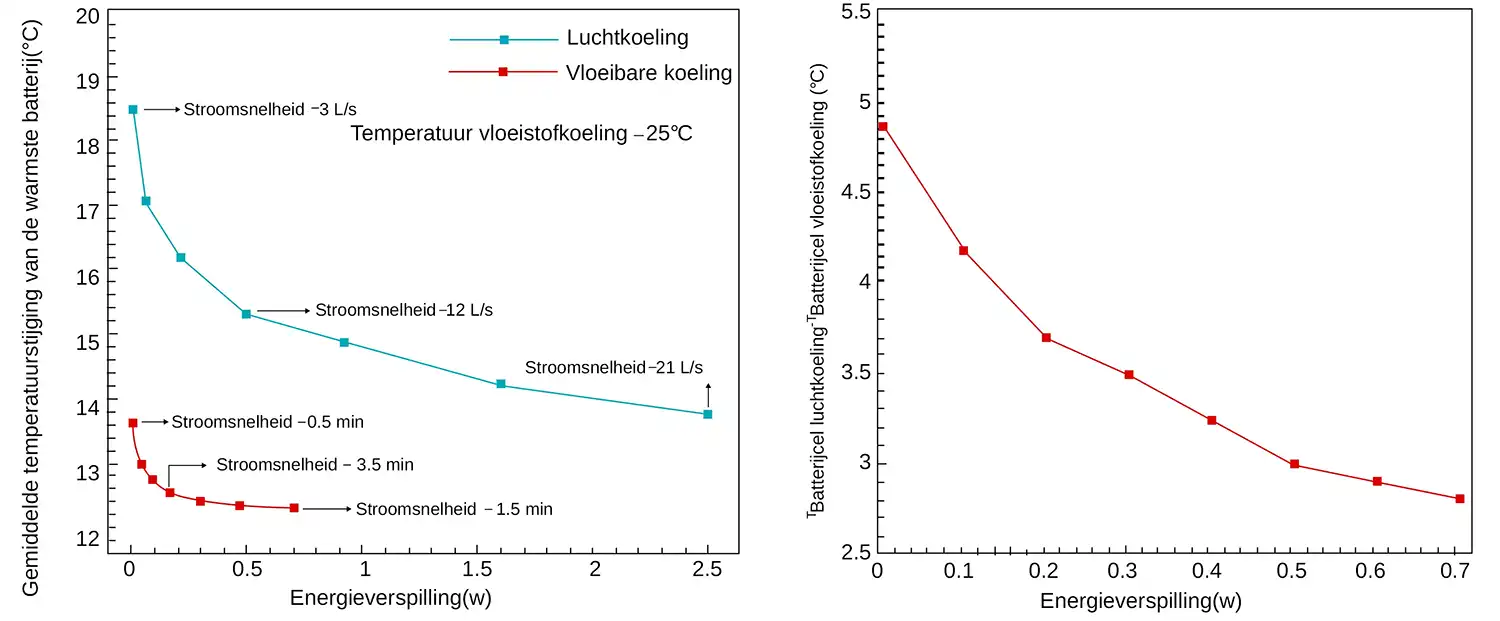

(3).Verbeter de veiligheid:
Het koelsysteem van het vloeistofkoelenergieopslagsysteem kan de door de batterij gegenereerde warmte op tijd exporteren, waardoor het risico op oververhitting van de batterij of zelfs brand wordt verminderd. Bovendien zijn sommige geavanceerde vloeistofkoelenergieopslagsystemen ook uitgerust met meerdere veiligheidsmaatregelen om de veiligheid verder te verbeteren.
(4).Kleine voetafdruk:
Vergeleken met het luchtkoelenergieopslagsysteem heeft het vloeistofkoelenergieopslagsysteem een compactere structuur, een hogere systeemintegratie en een relatief kleine footprint. Dit is van groot belang voor het verbeteren van het ruimtegebruik van het energieopslagsysteem en het verlagen van de kosten.
(5).Laag geluidsniveau:
Vergeleken met luchtgekoelde energieopslagsystemen produceert vloeistofgekoelde energieopslagsystemen minder geluid en is het geschikter voor plaatsen waar een omgeving met weinig geluid vereist is.
(6). Sterke compatibiliteit:
Energieopslagsystemen voor vloeistofkoeling kunnen worden aangepast aan verschillende complexe koelvereisten, met name voor apparatuur met een hoge vermogensdichtheid en een compact ontwerp, en kunnen een hogere warmteafvoerprestatie bereiken in een beperkte ruimte.

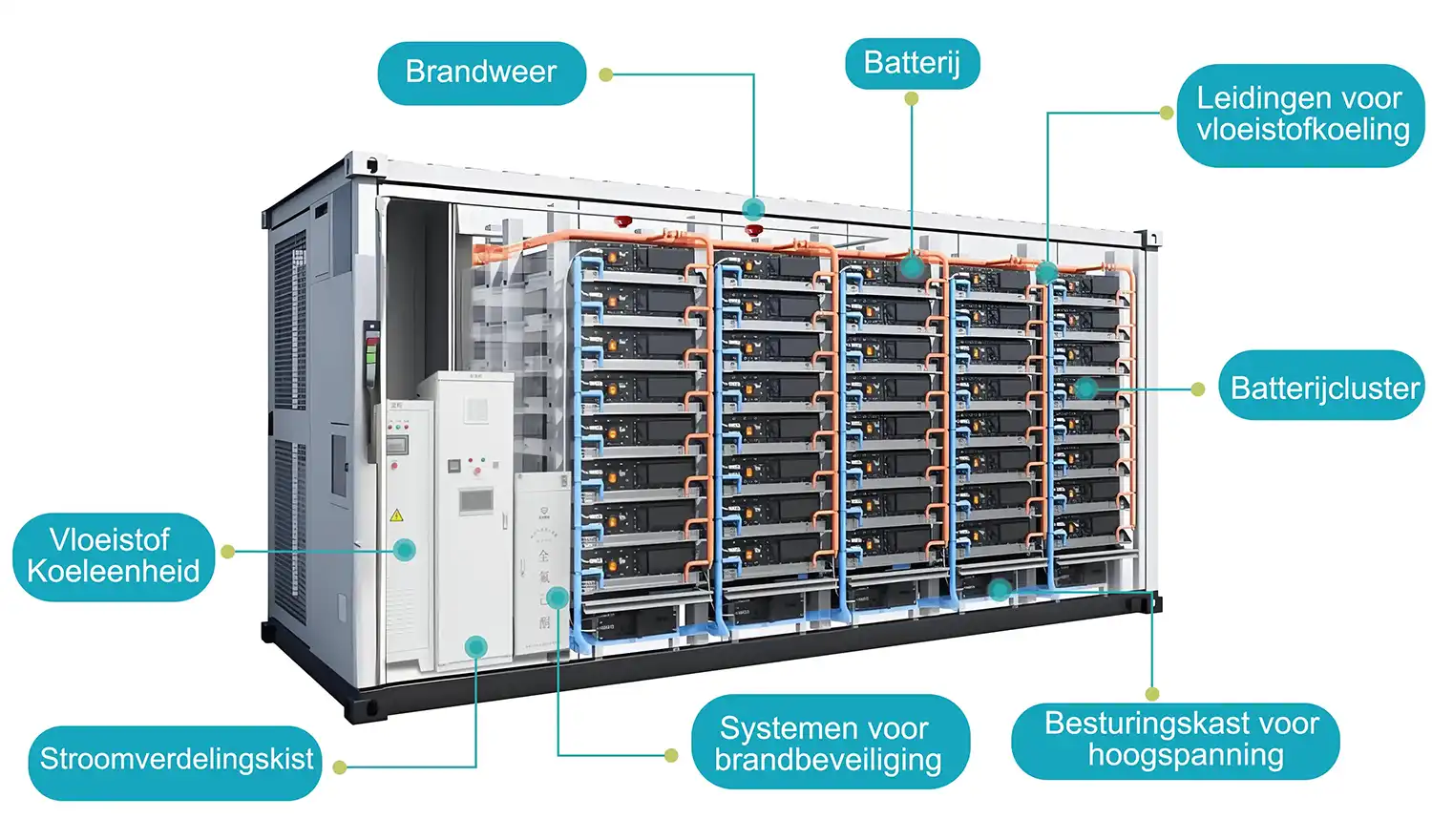

3. Structuur van een vloeistofkoelenergieopslagsysteem
Vloeistofkoeling energieopslagsysteem bestaat over het algemeen uit koelmiddel, vloeistofkoelplaat, vloeistofkoelpomp, vloeistofkoelbuis, condensor, verdamper, enz. Vloeistofkoelplaat en accessoires zijn belangrijke componenten van het systeem. Hun belangrijkste functie is om apparatuur zoals batterijen te dragen en een goed contact met koelvloeistof te garanderen. Afhankelijk van de verschillende behoeften kunnen vloeistofkoelplaten worden onderverdeeld in verschillende typen, zoals plat type, doostype, enz.
Vloeistofkoelleidingen zijn kanalen voor het transporteren van koelvloeistof in vloeistofkoelsystemen. Afhankelijk van de verschillende werkomgevingen en vereisten kunnen vloeistofkoelleidingen worden onderverdeeld in verschillende typen, zoals metalen buizen en kunststof buizen. De belangrijkste functie van vloeistofkoelpompen is het aandrijven van de circulatie van koelvloeistof. Afhankelijk van de verschillende vereisten kunnen vloeistofkoelpompen worden onderverdeeld in verschillende typen, zoals centrifugaalpompen, plunjerpompen, enz.
Vloeistofkoeling energieopslagsysteem besturings- en bewakingsapparaat Het vloeistofkoeling systeem besturings- en bewakingsapparaat is een belangrijk apparaat om de stabiele werking van het vloeistofkoeling systeem te garanderen. Het apparaat bestaat voornamelijk uit een temperatuurregelaar, een drukregelaar, een flowmeter, een vloeistofniveaumeter, enz. Tijdens de installatie moet aandacht worden besteed aan het correct bedraden en installeren van sensoren volgens de ontwerpvereisten om de nauwkeurigheid van gegevensverzameling en -regeling te garanderen.
4. Toepassingsscenario's van vloeistofgekoelde energieopslagsystemen
(1). Energieopslagapparatuur met hoog vermogen en hoge dichtheid

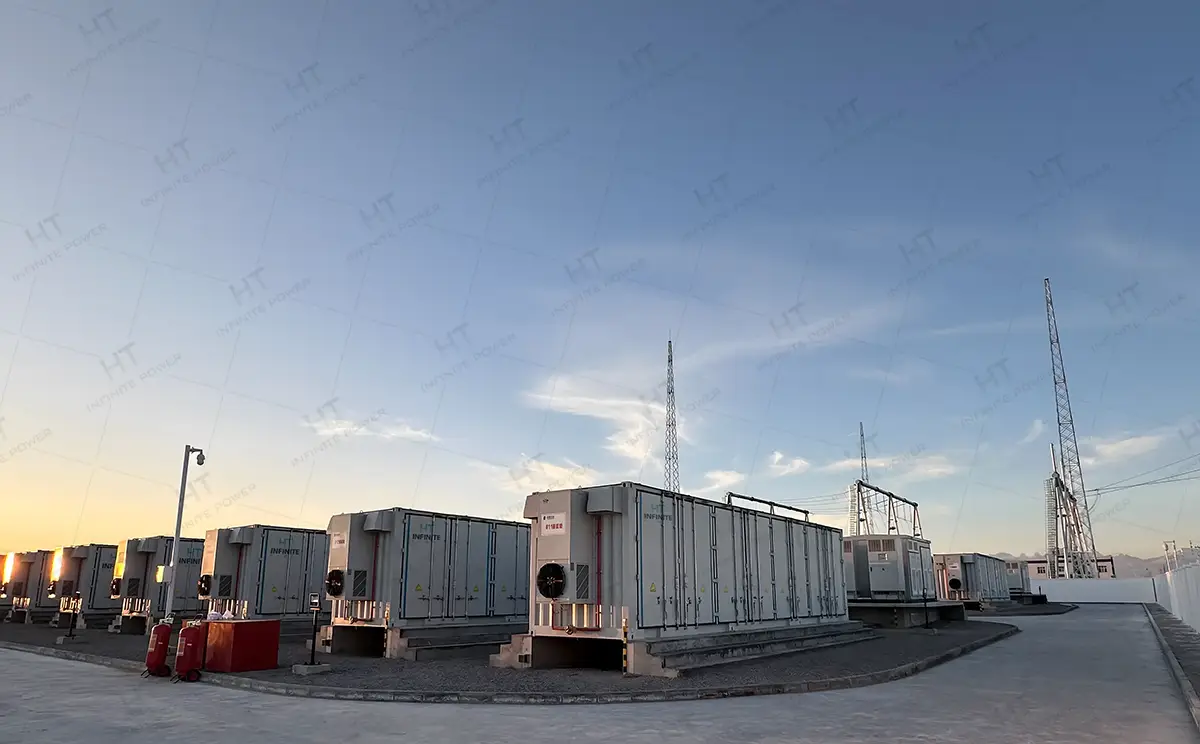

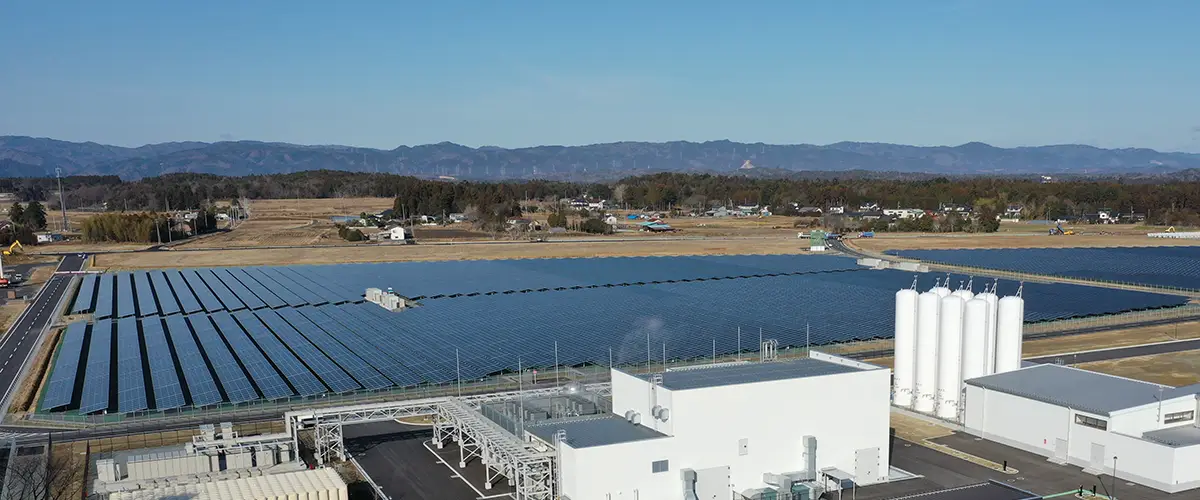

• Energiecentrales op grote schaal
Zoals 5000 kWh batterijopslag: In grote energieopslagcentrales moeten buitenopslagcontainers voor energieopslag op lange termijn energieopslagdiensten leveren voor het elektriciteitsnet om de stabiliteit van de lokale stroomvoorziening te garanderen. Deze energieopslagapparaten hebben doorgaans de kenmerken van een hoge vermogensdichtheid en een hoge energiedichtheid, dus vloeistofkoeltechnologie wordt veel gebruikt vanwege de efficiënte warmteafvoerprestaties.

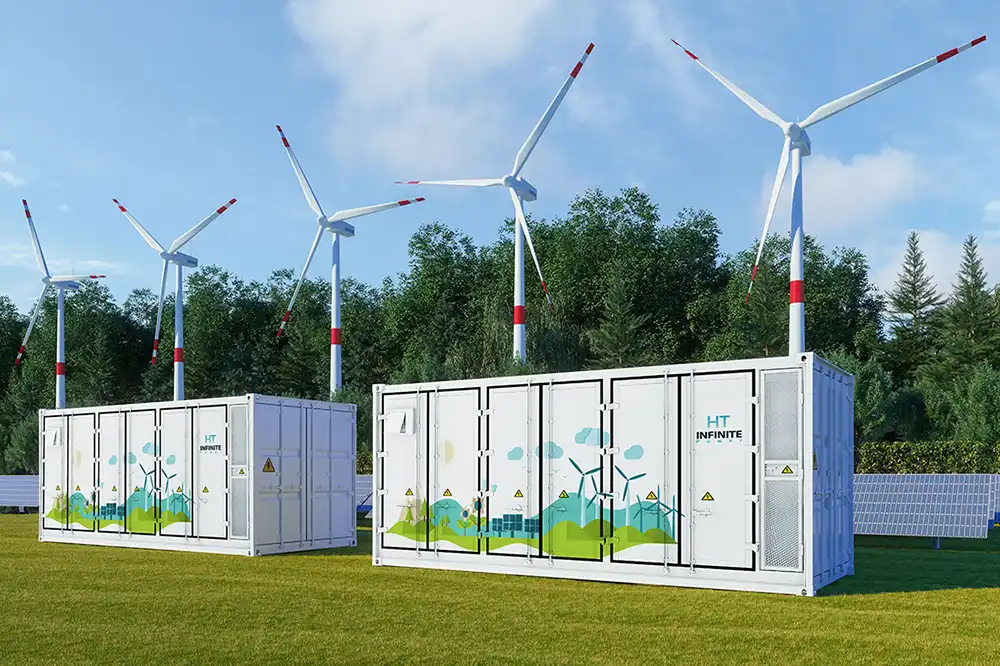

• Windparken en zonne-energiecentrales
In windparken en zonne-energiecentrales moeten buitenopslagcontainers een grote hoeveelheid elektriciteit opslaan om de schommelingen in de stroomopwekking te compenseren. Omdat de energieopslagapparatuur in deze scenario's vaak een hoog vermogen en een hoge dichtheid heeft, is een vloeistofgekoeld energieopslagsysteem de eerste keuze geworden.
(2). Omgevingen met hoge eisen aan temperatuurregeling

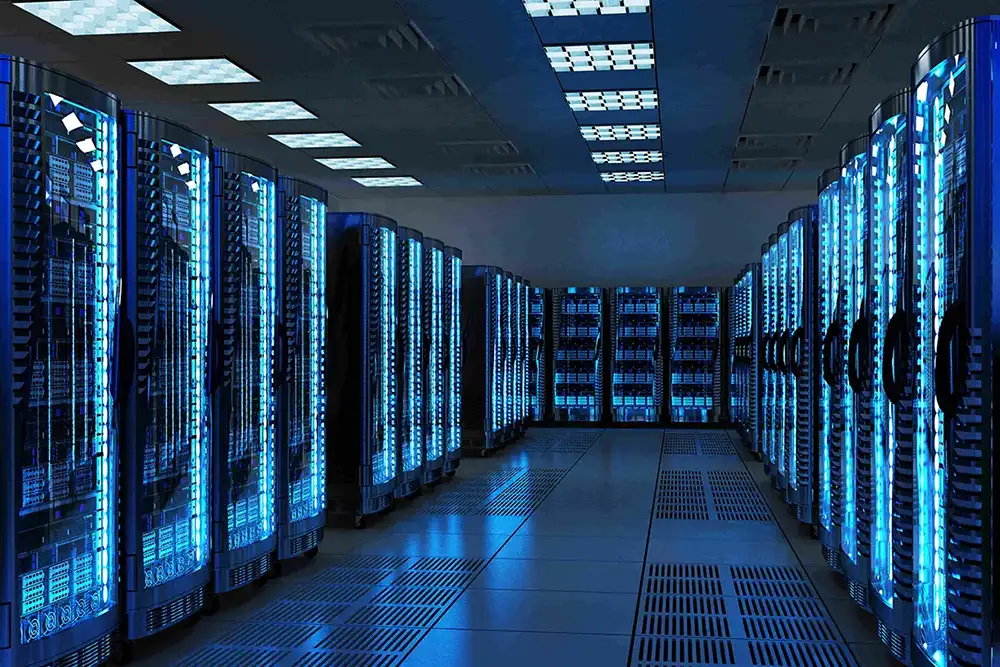

• Datacentrum
Als een van de plaatsen met extreem hoge eisen voor temperatuurregeling, moet datacenter-energieopslagapparatuur ook efficiënte warmteafvoertechnologie gebruiken. Vloeistofkoelingstechnologie kan nauwkeurige temperatuurregeling bieden om de stabiele werking van apparatuur in het datacenter te garanderen.
• Energiesysteem
In het energiesysteem moeten energieopslagcontainers buiten piekbelastingregeling, frequentieregeling en andere diensten voor het elektriciteitsnet leveren. Deze diensten stellen extreem hoge eisen aan de stabiliteit en betrouwbaarheid van energieopslagapparatuur, dus vloeistofkoelingstechnologie wordt veel gebruikt vanwege de superieure warmteafvoerprestaties en nauwkeurigheid van de temperatuurregeling.
(3).Energiekosten verlagen en energiebeheer optimaliseren
• Piek-dal arbitrage
Het vloeistofkoelenergieopslagsysteem kan worden opgeladen tijdens de periode met lage elektriciteitsprijzen en worden ontladen tijdens de piekperiode, waardoor de periode met hoge elektriciteitsprijzen wordt vermeden en de elektriciteitskosten van de onderneming worden verlaagd. Dit is het meest directe economische voordeel van het industriële en commerciële vloeistofkoelenergieopslagsysteem.
• Verminder de kosten van de elektriciteitsvraag
Het vloeistofgekoelde energieopslagsysteem kan de vraagcurve van elektriciteit gladstrijken, de vraagkosten van elektriciteit verlagen en de elektriciteitskosten van ondernemingen verlagen. Bovendien kan het vloeistofgekoelde energieopslagsysteem ook goedkope schone energie opslaan en gebruiken, zoals zonne-energie en windenergie, om de kosten van de elektriciteitsinkoop van het bedrijf verder te verlagen.
• Noodstroomvoorziening
Het vloeistofgekoelde energieopslagsysteem kan worden gebruikt als een back-upstroomvoorziening, die snel kan worden opgestart in geval van een stroomstoring of stroomuitval, een continue stroomvoorziening kan bieden voor belangrijke apparatuur en productielijnen en productieverliezen veroorzaakt door stroomuitval kan verminderen.
• Vraagrespons
Het Liquid Cooling-energieopslagsysteem kan industriële en commerciële gebruikers helpen bij het realiseren van vraagrespons op het net, deelnemen aan netdiensten zoals piek-naar-dalverschuiving en frequentieregeling, en ondersteuning bieden voor de stabiele werking van het net.
5. Transport-, bedienings- en onderhoudsproblemen van vloeistofgekoelde energieopslagsystemen.
(1).Productiekosten
Hoewel vloeistofkoelingsenergieopslagsystemen veel voordelen hebben, worden ze nog steeds geconfronteerd met enkele uitdagingen in de daadwerkelijke toepassing. Ten eerste zijn de productiekosten van het vloeistofkoelingsenergieopslagsysteem relatief hoog en moet het vloeistofcirculatiesysteem worden ontworpen en geproduceerd.
(2).Onderhoudscomplexiteit
Ten tweede is het onderhoud van het vloeistofkoelsysteem voor energieopslag ook relatief ingewikkeld. De hoeveelheid en kwaliteit van het koelmiddel en de afdichting van het systeem moeten regelmatig worden gecontroleerd.
(3).Risico op koelvloeistoflekkage
Daarnaast is het risico op lekkage van koelmiddel een van de aandachtspunten bij vloeistofkoeltechnologie.
(4).Gebrek aan professioneel personeel
Als de klant niet over professioneel bedienings- en inspectiepersoneel beschikt, kan dit in het latere gebruiksproces voor veel problemen zorgen.
(5).Uitdagingen bij overzees transport en installatie
Voor overzeese markten hebben vloeistofgekoelde energieopslagsystemen vaak een hogere energiedichtheid, dus het gewicht per volume-eenheid zal zwaarder zijn. Bijvoorbeeld, het gewicht van een 5000 kWh batterijopslagcontainer kan 38 ton bedragen, wat bepaalde moeilijkheden met zich meebrengt voor langeafstandstransport en installatie bij de klant in het buitenland.

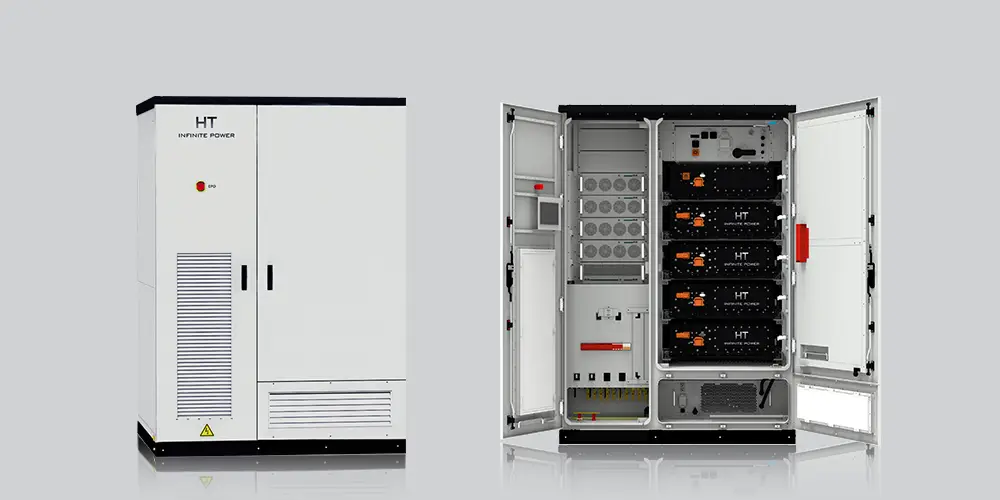

Om dit probleem op te lossen, heeft HT INFINITEPOWER speciaal een 100KW 233KWH vloeistofgekoelde energieopslag buiten geïntegreerde kast ontwikkeld en geproduceerd. Het is klein van formaat, licht van gewicht, gemakkelijk te vervoeren en te installeren. Het kan tegelijkertijd worden aangesloten op fotovoltaïsche stroomopwekking en dieselgeneratoren.
In de toekomst, met de voortdurende vooruitgang van de technologie en de verlaging van de kosten, wordt verwacht dat vloeistofkoelingsenergieopslagsystemen in een breder scala aan gebieden zullen worden gebruikt, met name grootschalige energieopslagcentrales, zoals 5000 kWh batterijopslag en hoger. Vloeistofkoelingsenergieopslag als een van de belangrijkste technologieën in het toekomstige energieopslagveld, vloeistofkoelingstechnologie heeft brede toepassingsvooruitzichten en een belangrijke strategische betekenis. We hebben reden om te geloven dat in de nabije toekomst, met de voortdurende vooruitgang van de technologie en de voortdurende uitbreiding van de markt, vloeistofkoelingsenergieopslagsysteemtechnologie een grotere bijdrage zal leveren aan de wereldwijde energierevolutie en duurzame ontwikkeling.
