Comparação das vantagens e desvantagens do resfriamento líquido e do resfriamento a ar no sistema de armazenamento de energia
2024-10-10
Sistema de armazenamento de energiaA gestão térmica é a chave para garantir o funcionamento eficiente do sistema de armazenamento de energia e prolongar a sua vida útil. A gestão térmica visa evitar o sobreaquecimento do sistema de armazenamento de energia e garantir que este funciona dentro de uma faixa de temperatura adequada.
O sistema de armazenamento de energia gera muito calor durante o processo de carga e descarga. Se este calor não for gerido de forma eficaz, causará o sobreaquecimento do sistema de armazenamento de energia, o que não só afetará a sua eficiência de funcionamento, mas também reduzirá a sua vida útil e até causará um incêndio em casos graves. Além disso, temperaturas excessivamente altas também aumentarão a taxa de reações químicas no sistema de armazenamento de energia, agravando assim o envelhecimento da bateria. Portanto, é crucial gerenciar termicamente o sistema de armazenamento de energia.
Para sistemas de armazenamento de energia industriais e comerciais, uma vez que a capacidade da bateria é geralmente grande, geralmente acima200 kWh, as questões de gestão térmica devem ser levadas mais a sério. Os atuais métodos convencionais de gerenciamento térmico são principalmente resfriamento líquido e resfriamento a ar. Neste artigo compararemos as vantagens e desvantagens desses dois métodos.
O que é um sistema de refrigeração líquida?

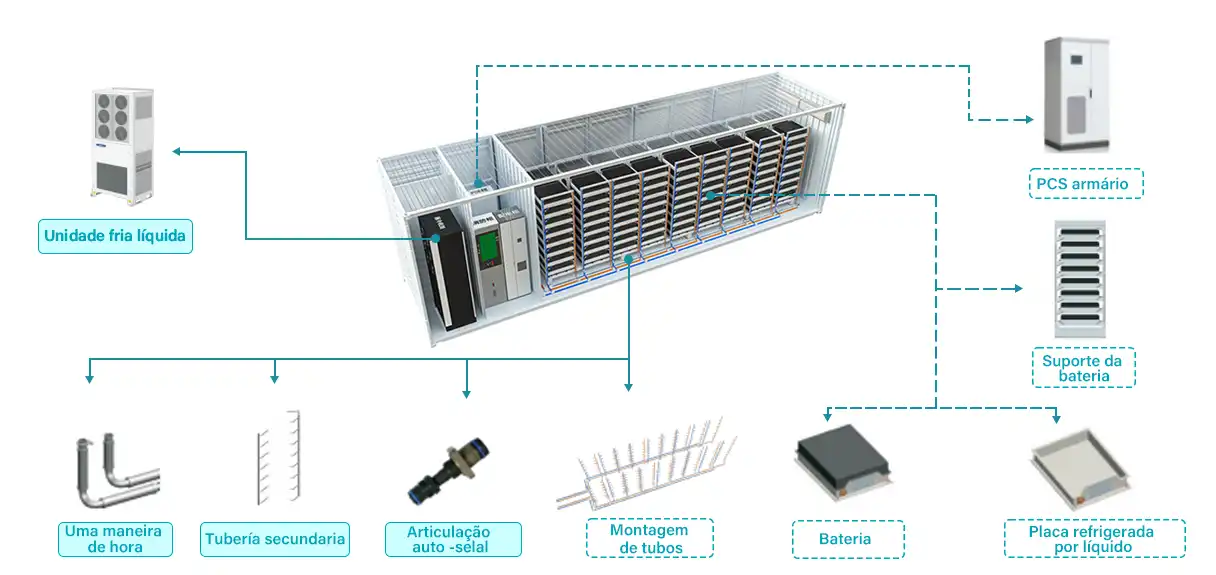

O resfriamento líquido é uma tecnologia que utiliza líquido como meio de resfriamento para absorver e transferir calor. Esta tecnologia pode remover rapidamente o calor gerado no interior do dispositivo através da eficiente condutividade térmica do líquido, mantendo assim o dispositivo funcionando dentro de uma faixa de temperatura adequada para melhorar o desempenho e a confiabilidade do dispositivo.
Os sistemas de refrigeração líquida são utilizados principalmente nas seguintes áreas:
Centros de dados:
Os data centers são uma das principais áreas de aplicação dos sistemas de refrigeração líquida. Devido ao equipamento denso e à grande dissipação de calor dentro do data center, os métodos tradicionais de resfriamento de ar são difíceis de atender aos requisitos de dissipação de calor. O sistema de refrigeração líquida remove rapidamente o calor através da circulação de líquido, consegue uma dissipação de calor eficiente e garante a operação estável do data center.
Computação de alto desempenho:
Computadores, servidores, etc. de alto desempenho precisam processar uma grande quantidade de dados e gerar muito calor durante a operação. O sistema de refrigeração líquida pode reduzir efetivamente a temperatura desses dispositivos e melhorar o desempenho e a estabilidade da computação.
Equipamento de controle industrial:
Os sistemas de refrigeração líquida também são amplamente utilizados em equipamentos de controle industrial. Esses dispositivos geralmente precisam operar em ambientes agressivos, como alta temperatura e alta umidade. O sistema de refrigeração líquida pode controlar efetivamente a temperatura do equipamento e melhorar a confiabilidade e estabilidade do equipamento.
Novos veículos energéticos:
As baterias dos veículos de nova energia requerem um sistema de refrigeração eficaz para garantir desempenho e vida útil. O sistema de refrigeração líquida tornou-se a escolha ideal para resfriar baterias em veículos de nova energia com seu desempenho eficiente de dissipação de calor.
Sistema de armazenamento de energia:

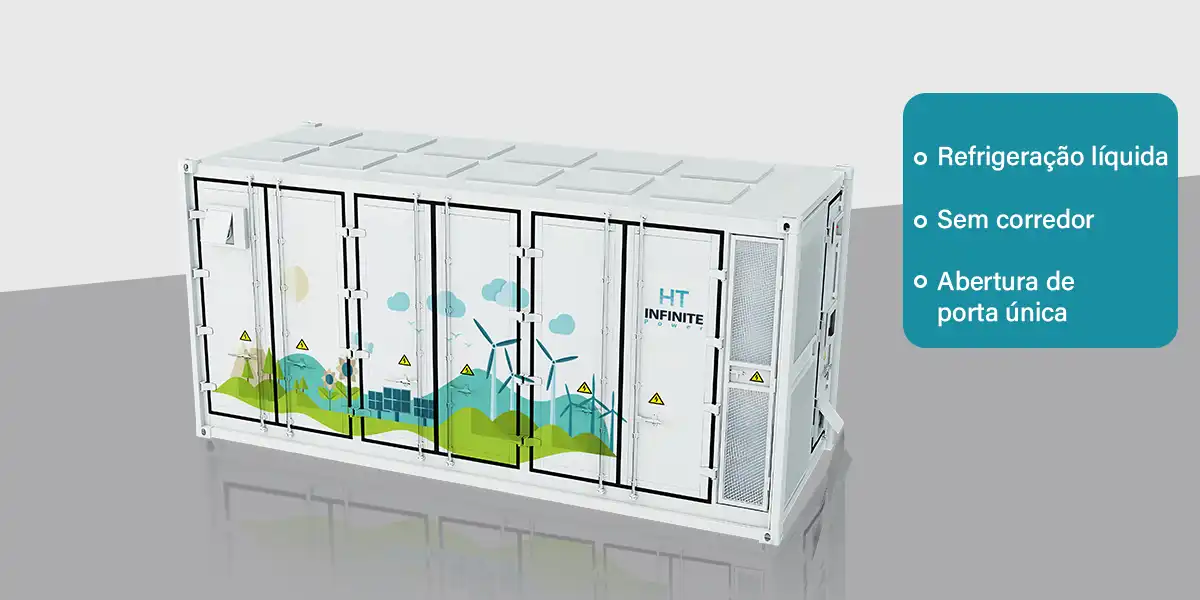

Os sistemas de refrigeração líquida também são amplamente utilizados em dispositivos de armazenamento de energia, como baterias e supercapacitores. A energia térmica do equipamento é descarregada pela recirculação do fluido para evitar superaquecimento e garantir o funcionamento contínuo e estável do equipamento.
Além disso, os sistemas de refrigeração líquida também têm sido utilizados na geração de energia eólica, geração de energia solar e outras novas centrais energéticas, transporte ferroviário, indústria militar, etc. transporte, a aplicação de sistemas de refrigeração líquida também se tornará mais extensa.
Por quearmazenamento de energia industrial e comercialmudar de sistemas de refrigeração a ar para sistemas de refrigeração líquida?
Os sistemas de refrigeração líquida têm melhores efeitos de dissipação e troca de calor do que os sistemas de refrigeração a ar e podem suprimir eficazmente a ocorrência de incêndios numa fase inicial. No caso de sinais de fuga térmica, as soluções de refrigeração líquida podem contar com um grande fluxo de meio de resfriamento para forçar a bateria a dissipar o calor e conseguir a redistribuição do calor entre os módulos da bateria, o que pode suprimir rapidamente a deterioração contínua da fuga térmica e reduzir o risco de fuga.
O que ésistema de armazenamento de energia de resfriamento de ar:
O resfriamento a ar é um método de dissipação de calor, ou seja, utiliza o ar como meio para resfriar o objeto a ser resfriado. Seu princípio de funcionamento é expandir a área superficial ou aumentar o fluxo de ar acima do objeto a ser resfriado, ou ambos. O resfriamento do ar geralmente é obtido aumentando a área de superfície do objeto a ser resfriado ou acelerando a taxa de fluxo de ar através do objeto por unidade de tempo, ou ambos os métodos podem ser usados. O primeiro pode ser conseguido adicionando um dissipador de calor à superfície do objeto, geralmente pendurando o dissipador de calor fora do objeto ou fixando-o ao objeto para tornar a dissipação de calor mais eficiente; este último pode usar um ventilador (ventilador) para melhorar a ventilação e aumentar o efeito de resfriamento. Na maioria dos casos, adicionar um dissipador de calor pode melhorar muito a eficiência do resfriamento.

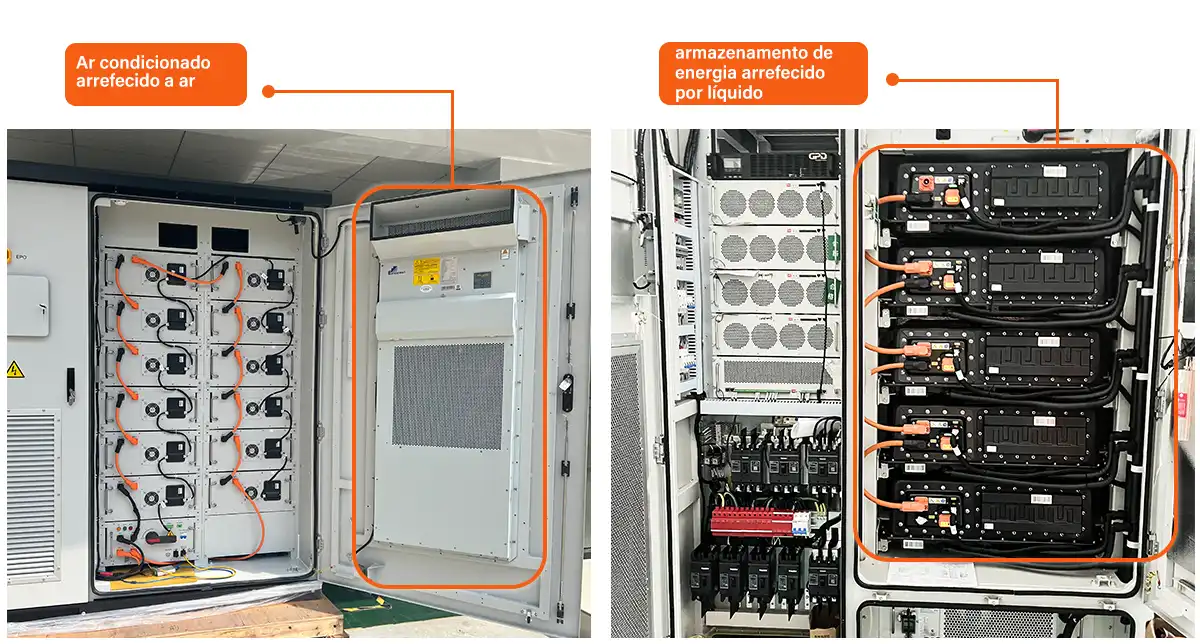

Comparação das vantagens e desvantagens do resfriamento a ar e do resfriamento a líquido:
Resfriamento líquido:
Alta dissipação de calor e eficiência de troca de calor, economia de espaço, alto custo.
Resfriamento de ar:
Baixo custo, desperdício de espaço, fácil manutenção, baixo custo.
Tendência futura de desenvolvimento de gerenciamento térmico de sistema de armazenamento de energia.
Com o desenvolvimento de novas energias e a popularidade dos veículos elétricos, a aplicação de sistemas de armazenamento de energia está se tornando cada vez mais extensa. Portanto, a gestão térmica do sistema de armazenamento de energia enfrentará mais desafios e oportunidades. A tendência de desenvolvimento da gestão térmica do sistema de armazenamento de energia no futuro pode incluir os seguintes aspectos:
1. Pesquise e desenvolva tecnologia de gerenciamento térmico mais eficiente.
Embora o atual método de gerenciamento térmico ativo convencional seja mais eficiente do que o gerenciamento térmico passivo, ele ainda não consegue atender aos requisitos de dissipação de calor do sistema de armazenamento de energia de alto desempenho. Portanto, pode ser necessário estudar tecnologias de gerenciamento térmico mais eficientes no futuro, como novos materiais de dissipação de calor, novas estruturas de dissipação de calor, etc.
2. Realize o gerenciamento térmico inteligente do sistema de armazenamento de energia.
Na aplicação real, o ambiente de carga e uso do sistema de armazenamento de energia pode mudar, resultando em uma ampla gama de mudanças de temperatura. Para realizar o gerenciamento inteligente do sistema de armazenamento de energia, pode ser necessário estudar um sistema de gerenciamento térmico inteligente, que possa monitorar e controlar a temperatura do sistema de armazenamento de energia em tempo real e realizar ajuste e controle automáticos.
3. Reduzir o custo e o consumo de energia do gerenciamento térmico.
Atualmente, o custo do gerenciamento térmico ativo é alto e requer uma certa quantidade de energia elétrica. Pesquisas futuras podem se concentrar na redução do custo e do consumo de energia do gerenciamento térmico, como otimizar a estrutura de dissipação de calor e usar materiais de dissipação de calor de baixo custo para obter soluções de gerenciamento térmico de baixo custo e baixo consumo de energia.
Quer se trate de uma unidade refrigerada a líquido ou de um ar condicionado refrigerado a ar, ela própria precisa consumir muita eletricidade para atingir o objetivo de gerenciamento térmico. Por exemplo, para um gabinete integrado de armazenamento de energia refrigerado a líquido de 100KW/233KWH, a potência da unidade refrigerada a líquido é de 8KW, e para um gabinete integrado de armazenamento de energia refrigerado a ar de 100KW/215KWH, a potência do ar condicionado é de 1,5KW.
4. Considerar a protecção ambiental e o desenvolvimento sustentável.
Atualmente, a maioria dos métodos de gerenciamento térmico depende de dispositivos passivos e ativos de dissipação de calor. No futuro, os requisitos de protecção ambiental e de desenvolvimento sustentável terão de ser considerados. Por exemplo, investigação sobre refrigerantes ecológicos, dispositivos de dissipação de calor de baixo consumo energético, etc., para alcançar uma gestão térmica verde dos sistemas de armazenamento de energia.
Principais métodos de gestão térmica de sistemas de armazenamento de energia
1. Gerenciamento térmico passivo
O gerenciamento térmico passivo é um método de gerenciamento térmico simples e eficaz que depende da convecção natural e da radiação para dissipar o calor. No gerenciamento térmico passivo, materiais com boa condutividade térmica são geralmente usados para aumentar o efeito de dissipação de calor do sistema de armazenamento de energia. No entanto, devido à sua baixa eficiência de dissipação de calor, este método de gerenciamento térmico pode não ser capaz de atender aos requisitos de dissipação de calor para sistemas de armazenamento de energia de alta potência.
2. Gerenciamento térmico ativo
O gerenciamento térmico ativo é um método mais eficiente de gerenciamento térmico que utiliza dispositivos de resfriamento ativos para acelerar a dissipação de calor. Entre eles, os métodos mais utilizados incluem ventiladores, radiadores, refrigerantes, etc. O gerenciamento térmico ativo pode melhorar significativamente a eficiência de dissipação de calor do sistema de armazenamento de energia e mantê-lo operando dentro de uma faixa de temperatura adequada. No entanto, este método requer mais suporte de energia e também aumenta a complexidade e o custo do sistema.
Em suma, a gestão térmica dos sistemas de armazenamento de energia é de grande importância para melhorar a eficiência energética e prolongar a vida útil da bateria. Com o desenvolvimento da ciência e da tecnologia e a expansão das aplicações, acredita-se que a tecnologia de gestão térmica dos sistemas de armazenamento de energia continuará a desenvolver-se e a melhorar para satisfazer mais necessidades e cenários de aplicação.
