Qu'est-ce qu'un système de stockage d'énergie par refroidissement liquide et quels sont ses avantages ?
2024-10-28
L'emballement thermique de la batterie est le plus gros problème affectant la sécurité thermique de la batterie. Il fait référence à la situation dans laquelle la batterie génère trop de chaleur pendant le fonctionnement ou le stockage, ce qui dépasse sa limite de conception ou de sécurité, et devient incontrôlable en raison d'une charge et d'une décharge excessives ou d'un stockage inapproprié. Afin d'éviter les risques de sécurité causés par l'emballement thermique, une gestion thermique efficace du système de stockage d'énergie est nécessaire. À l'heure actuelle, il existe deux principales méthodes de gestion thermique sur le marché : le système de stockage d'énergie à refroidissement par air et le système de stockage d'énergie à refroidissement par liquide.
Dans cet article, nous expliquerons en détail les avantages, la structure, le fonctionnement et la maintenance du système de stockage d'énergie par refroidissement liquide.
1. Qu’est-ce qu’un système de stockage d’énergie par refroidissement liquide ?
Un système de stockage d'énergie par refroidissement liquide est un système qui utilise un liquide comme moyen de refroidissement pour éliminer la chaleur générée par l'équipement par circulation. Dans un système de stockage d'énergie, la fonction principale du système de refroidissement liquide est d'assurer le fonctionnement stable des équipements de base tels que les batteries et d'améliorer l'efficacité énergétique. Les systèmes de stockage d'énergie par refroidissement liquide ont été largement utilisés dans l'industrie du stockage d'énergie en raison de leurs avantages tels qu'une meilleure dissipation de la chaleur, une meilleure stabilité et fiabilité et une longue durée de vie, et sont progressivement devenus la méthode de refroidissement la plus courante.
2. Avantages du système de stockage d'énergie par refroidissement liquide

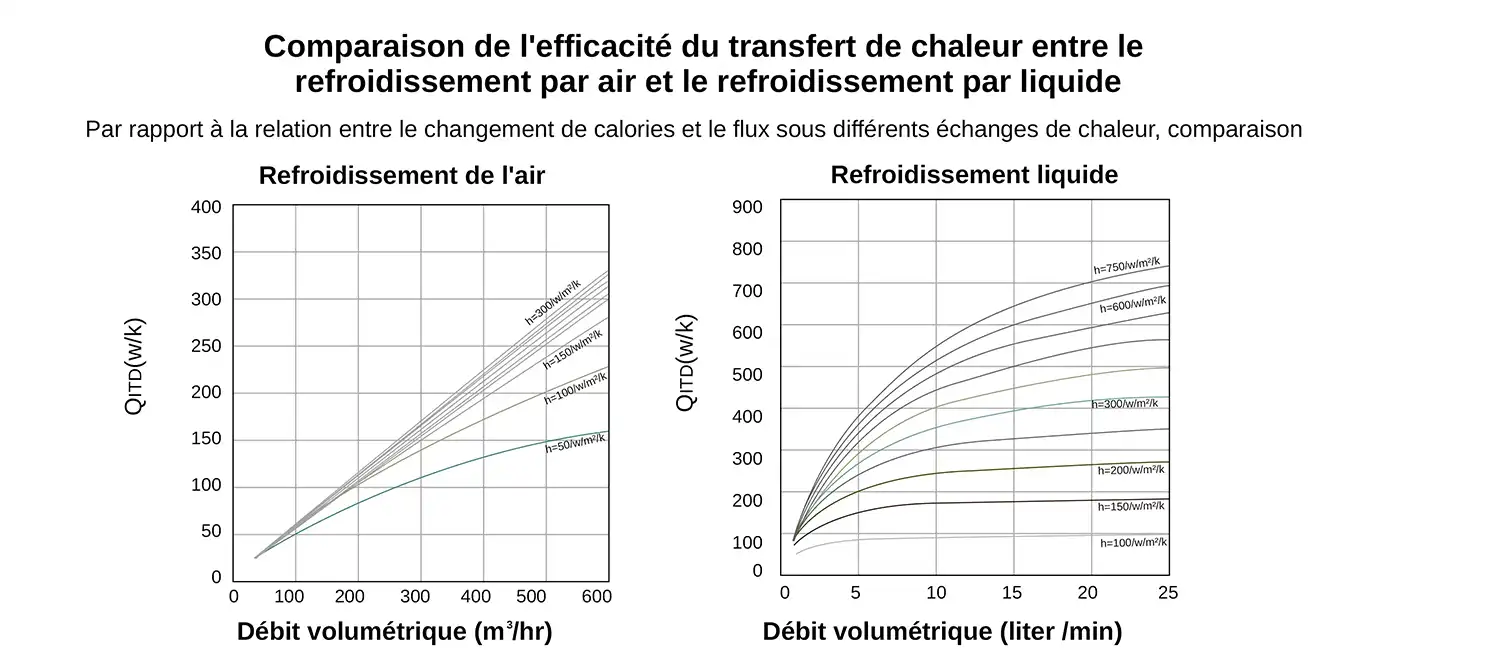

(1).Dissipation thermique efficace:
Le système de stockage d'énergie par refroidissement liquide utilise un liquide comme moyen de refroidissement. La capacité thermique spécifique du liquide est supérieure à celle de l'air et il peut absorber et libérer la chaleur plus rapidement. Par conséquent, le système de stockage d'énergie par refroidissement liquide peut transférer rapidement et efficacement la chaleur générée par la batterie au radiateur, améliorant ainsi l'efficacité de la dissipation thermique.
(2).Température uniforme:
Le système de stockage d'énergie à refroidissement liquide peut répartir uniformément la chaleur générée par la batterie sur le radiateur grâce à la circulation de la plaque de refroidissement liquide pour assurer l'uniformité de la température de la batterie. Cet effet de contrôle de température équilibré permet de maintenir la cohérence des performances de la batterie et d'éviter la dégradation des performances de la batterie en raison d'une température inégale.

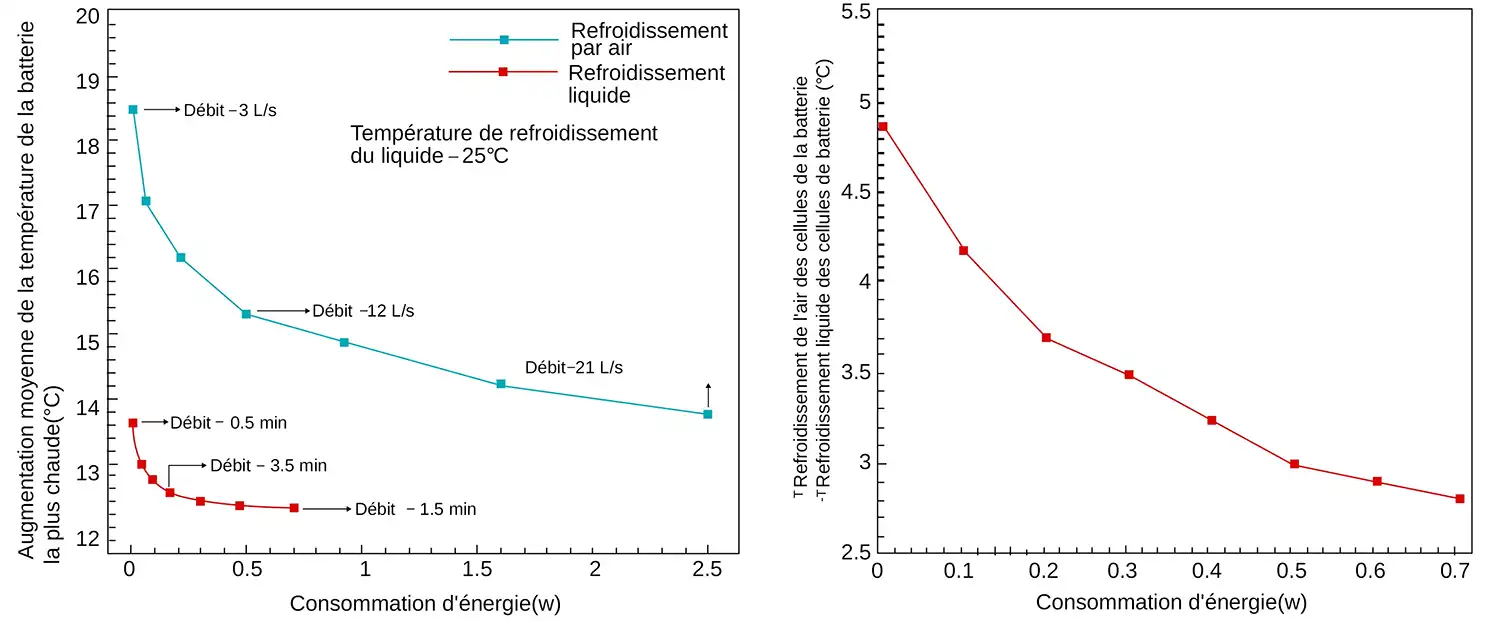

(3).Améliorer la sécurité:
Le système de refroidissement du système de stockage d'énergie par refroidissement liquide peut exporter la chaleur générée par la batterie à temps, réduisant ainsi le risque de surchauffe de la batterie ou même d'incendie. De plus, certains systèmes avancés de stockage d'énergie par refroidissement liquide sont également équipés de multiples mesures de protection de sécurité pour améliorer encore la sécurité.
(4).Faible encombrement:
Par rapport au système de stockage d'énergie à refroidissement par air, le système de stockage d'énergie à refroidissement par liquide présente une structure plus compacte, une meilleure intégration du système et un encombrement relativement faible. Cela est d'une grande importance pour améliorer l'utilisation de l'espace du système de stockage d'énergie et réduire les coûts.
(5).Faible bruit:
Comparé au système de stockage d'énergie par refroidissement par air, le système de stockage d'énergie par refroidissement par liquide produit moins de bruit et est plus adapté aux endroits qui nécessitent un environnement à faible bruit.
(6). Forte compatibilité:
Le système de stockage d'énergie par refroidissement liquide peut s'adapter à diverses exigences de refroidissement complexes, en particulier pour les équipements à haute densité de puissance et de conception compacte, et peut atteindre des performances de dissipation thermique plus élevées dans un espace limité.

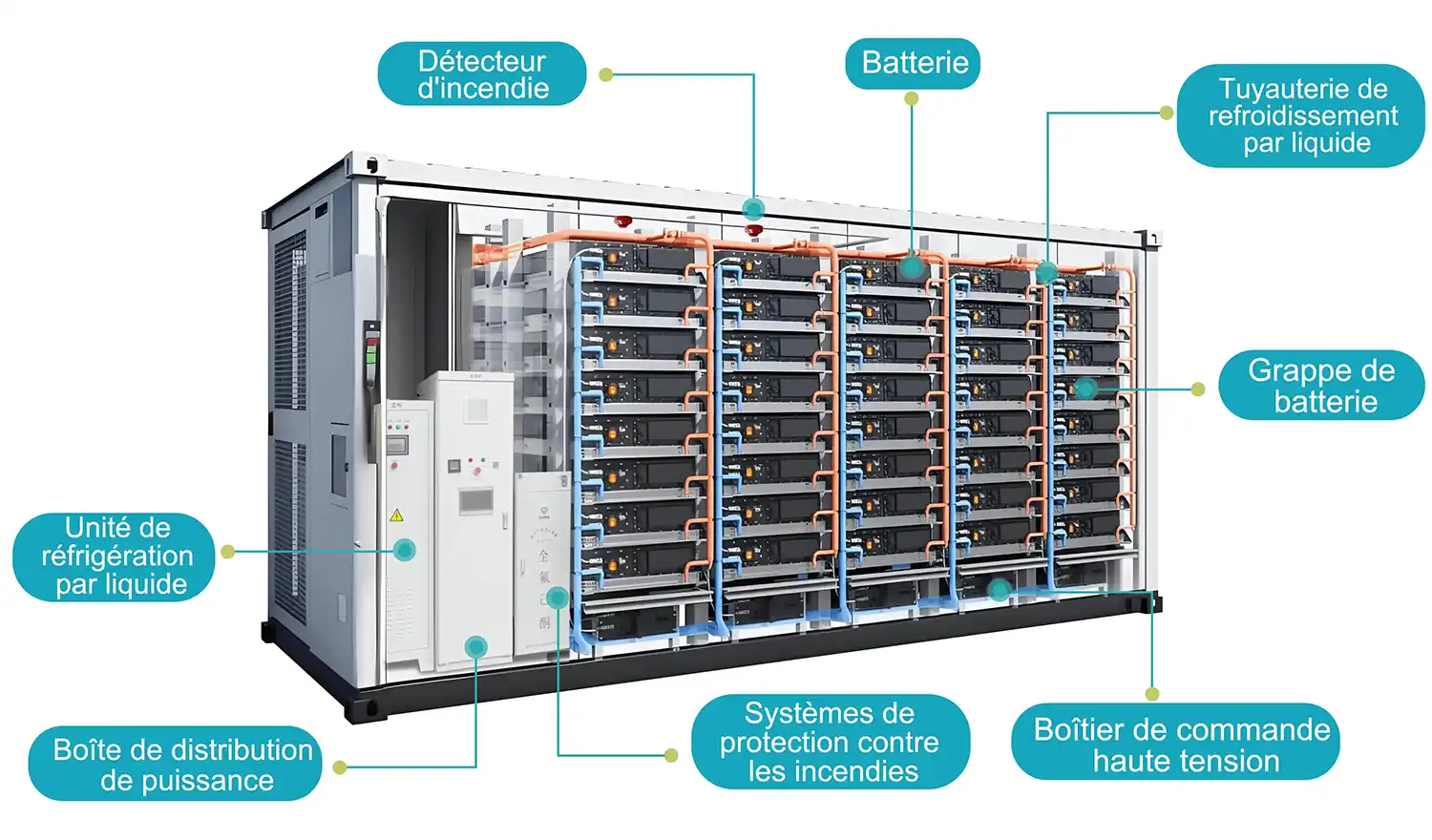

3. Structure du système de stockage d'énergie à refroidissement liquide
Le système de stockage d'énergie par refroidissement liquide est généralement composé d'un liquide de refroidissement, d'une plaque de refroidissement liquide, d'une pompe de refroidissement liquide, d'un tuyau de refroidissement liquide, d'un condenseur, d'un évaporateur, etc. La plaque de refroidissement liquide et les accessoires sont des composants importants du système. Leur fonction principale est de transporter des équipements tels que des batteries et d'assurer un bon contact avec le liquide de refroidissement. Selon les différents besoins, les plaques de refroidissement liquide peuvent être divisées en différents types, tels que le type plat, le type boîte, etc.
Les tuyaux de refroidissement liquide sont des canaux permettant de transporter le liquide de refroidissement dans les systèmes de refroidissement liquide. Selon les différents environnements de travail et les exigences, les tuyaux de refroidissement liquide peuvent être divisés en différents types tels que les tuyaux métalliques et les tuyaux en plastique. La fonction principale des pompes de refroidissement liquide est d'entraîner la circulation du liquide de refroidissement. Selon les différentes exigences, les pompes de refroidissement liquide peuvent être divisées en différents types, tels que les pompes centrifuges, les pompes à piston, etc.
Dispositif de contrôle et de surveillance du système de stockage d'énergie par refroidissement liquide Le dispositif de contrôle et de surveillance du système de refroidissement liquide est un dispositif important pour assurer le fonctionnement stable du système de refroidissement liquide. L'appareil est principalement composé d'un régulateur de température, d'un régulateur de pression, d'un débitmètre, d'un indicateur de niveau de liquide, etc. Lors de l'installation, il convient de veiller à bien câbler et installer les capteurs conformément aux exigences de conception pour garantir l'exactitude de la collecte et du contrôle des données.
4. Scénarios d'application des systèmes de stockage d'énergie par refroidissement liquide
(1). Équipement de stockage d'énergie à haute puissance et haute densité
• Centrales de stockage d'énergie à grande échelle
Par exemple, un stockage sur batterie de 5 000 kWh : dans les grandes centrales de stockage d'énergie, les conteneurs de stockage d'énergie extérieurs doivent fournir des services de stockage d'énergie à long terme pour le réseau électrique afin de garantir la stabilité de l'alimentation électrique locale. Ces dispositifs de stockage d'énergie ont généralement les caractéristiques d'une densité de puissance et d'une densité d'énergie élevées, de sorte que la technologie de refroidissement liquide est largement utilisée en raison de ses performances de dissipation thermique efficaces.
• Parcs éoliens et centrales solaires
Dans les parcs éoliens et les centrales solaires, les conteneurs de stockage d'énergie extérieurs doivent stocker une grande quantité d'électricité pour équilibrer les fluctuations de la production d'électricité. Étant donné que l'équipement de stockage d'énergie dans ces scénarios est souvent de haute puissance et de haute densité, le système de stockage d'énergie à refroidissement liquide est devenu le premier choix.
(2). Environnements avec des exigences élevées en matière de contrôle de la température
• Centre de données
En tant qu'endroits où les exigences en matière de contrôle de la température sont extrêmement élevées, les équipements de stockage d'énergie des centres de données doivent également adopter une technologie de dissipation thermique efficace. La technologie de refroidissement liquide peut fournir un contrôle précis de la température pour assurer le fonctionnement stable des équipements du centre de données.
• Système d'alimentation
Dans le système électrique, les conteneurs extérieurs de stockage d'énergie doivent assurer la régulation de la charge de pointe, la régulation de la fréquence et d'autres services pour le réseau électrique. Ces services ont des exigences extrêmement élevées en matière de stabilité et de fiabilité des équipements de stockage d'énergie, c'est pourquoi la technologie de refroidissement liquide est largement utilisée en raison de ses performances supérieures en matière de dissipation thermique et de précision du contrôle de la température.
(3).Réduire les coûts énergétiques et optimiser la gestion de l'énergie
• Arbitrage pic-vallée
Le système de stockage d'énergie par refroidissement liquide peut être chargé pendant la période de prix bas de l'électricité et déchargé pendant la période de pointe, évitant ainsi la période de prix élevé de l'électricité et réduisant le coût de l'électricité de l'entreprise. C'est l'avantage économique le plus direct du système de stockage d'énergie par refroidissement liquide industriel et commercial.
• Réduire les coûts de la demande d'électricité
Le système de stockage d'énergie par refroidissement liquide peut lisser la courbe de demande d'électricité, réduire les coûts de la demande d'électricité et réduire les coûts d'électricité des entreprises. En outre, le système de stockage d'énergie par refroidissement liquide peut également stocker et utiliser une énergie propre et bon marché, comme l'énergie solaire et l'énergie éolienne, pour réduire davantage les coûts d'approvisionnement en électricité de l'entreprise.
• Alimentation de secours
Le système de stockage d'énergie à refroidissement liquide peut être utilisé comme alimentation de secours, qui peut être rapidement démarrée en cas de panne de réseau ou de panne de courant, fournir une alimentation électrique continue aux équipements clés et aux lignes de production et réduire les pertes de production causées par les pannes de courant.
• Réponse à la demande
Le système de stockage d'énergie par refroidissement liquide peut aider les utilisateurs industriels et commerciaux à répondre à la demande du réseau, à participer aux services du réseau tels que le décalage de pointe à vallée et la régulation de fréquence, et à fournir un soutien au fonctionnement stable du réseau.
5. Problèmes de transport, d'exploitation et de maintenance des systèmes de stockage d'énergie par refroidissement liquide.
(1).Coût de fabrication
Bien que le système de stockage d'énergie par refroidissement liquide présente de nombreux avantages, il est encore confronté à certains défis dans son application réelle. Tout d'abord, le coût de fabrication du système de stockage d'énergie par refroidissement liquide est relativement élevé et le système de circulation du liquide doit être conçu et fabriqué.
(2).Complexité de la maintenance
Deuxièmement, l’entretien du système de stockage d’énergie par refroidissement liquide est également relativement compliqué, et la quantité et la qualité du liquide de refroidissement ainsi que l’étanchéité du système doivent être vérifiées régulièrement.
(3).Risque de fuite de liquide de refroidissement
De plus, le risque de fuite du liquide de refroidissement est également l’un des problèmes auxquels il faut prêter attention dans la technologie de refroidissement liquide.
(4).Manque de personnel professionnel
Si le client ne dispose pas d'un personnel d'exploitation et d'inspection professionnel, cela entraînera de nombreux problèmes pour l'utilisation ultérieure du client.
(5).Défis liés au transport et à l'installation à l'étranger
Pour les marchés étrangers, les systèmes de stockage d'énergie à refroidissement liquide ont souvent une densité énergétique plus élevée, de sorte que le poids par volume unitaire sera plus lourd. Par exemple, le poids d'un conteneur de stockage de batterie de 5 000 kWh peut atteindre 38 tonnes, ce qui entraîne certaines difficultés pour le transport longue distance et l'installation des clients à l'étranger.
Afin de résoudre ce problème, HT INFINITEPOWER a spécialement développé et produit une armoire de stockage d'énergie extérieure intégrée refroidie par liquide de 100 kW à 233 kWh. Elle est de petite taille, légère, facile à transporter et à installer. Elle peut être connectée à la fois à la production d'énergie photovoltaïque et aux générateurs diesel.
À l'avenir, avec les progrès continus de la technologie et la réduction des coûts, les systèmes de stockage d'énergie par refroidissement liquide devraient être utilisés dans un plus large éventail de domaines, en particulier les centrales électriques de stockage d'énergie à grande échelle, telles que le stockage de batteries de 5 000 kWh et plus. Le stockage d'énergie par refroidissement liquide étant l'une des technologies clés dans le domaine du stockage d'énergie du futur, la technologie du refroidissement liquide a de larges perspectives d'application et une importance stratégique importante. Nous avons des raisons de croire que dans un avenir proche, avec les progrès continus de la technologie et l'expansion continue du marché, la technologie des systèmes de stockage d'énergie par refroidissement liquide contribuera davantage à la révolution énergétique mondiale et au développement durable.
