Características do Módulo de Potência AC DC de 125kW
●Adotando uma topologia de três níveis, a eficiência máxima pode atingir 99% e a qualidade da energia é melhor
●Suporta corrente constante, potência constante, MPPT, controle de fonte de tensão AC e possui função de partida a frio
●Adotando um design modular padrão montado em rack, é flexível na configuração, conveniente na manutenção e fácil de expandir
●Compatível com sistemas trifásicos de quatro fios, pode atender tanto a requisitos fora da rede (off-grid) quanto conectados à rede elétrica
●Adotando tecnologia patenteada de supressão de harmônicos, é adequado para cenários diversificados, como parques industriais e micro-redes
●É adequado para packs de 52s e pode atender a vários requisitos de packs de baterias. O design modular permite fácil operação paralela, facilitando a formação de soluções de gerenciamento de múltiplos clusters de 250kW, 500kW e 1MW com expansão conveniente
Certificações
IEC50549；IEC62109；IEC61000；IEC61683；IEC60068；IEC62477；EN62477；IEC61727；IEC62116；NRS097
HT-125AC
Modelo:
Potência Nominal:
Potência Máxima:
Faixa de Tensão de Operação DC:
Faixa de Tensão DC com Carga Total:
Máxima Corrente Contínua:
Tensão AC Nominal:
Frequência Nominal:
Corrente AC Nominal:
Capacidade de Sobrecarga:
Distorção da Corrente:
Faixa de Ajuste do Fator de Potência:
Bateria Compatível:
Modo de Carregamento:
Modo de Operação:
Eficiência Máxima:
Dimensões (L*P*A):
Peso (aproximadamente):
Modo de Isolamento:
Classe de Anticorrosão:
Nível de Proteção do Ambiente de Aplicação:
Classificação de Proteção:
Temperatura Ambiente：
Umidade Relativa：
Modo de Refrigeração：
Ruído：
Altitude：
Interface de Comunicação：
HT-125AC
125kW
137kW
580~1000V(3W+PE);680~1000V(3W+N+PE)
625~1000V(3W+PE);680~1000V(3W+N+PE)
200A
400VAC,3W+PE/3W+N+PE
50/60Hz(±5Hz)
180A
110%, operação normal; 120%, 1 minuto
<3% (Potência nominal)
-1 de avanço a +1 de retardo
Lítio/Chumbo-ácido/Módulo Fotovoltaico/Barra de barramento DC
Comando BMS/Tri-estágio/MPPT
Corrente constante, potência constante, MPPT, fonte de tensão AC
99%
566(Pino de montagem 520 não incluído)*680*245mm
68kg
Sem isolamento
C3
Módulo incorporado em gabinete externo IP55
IP65 Opcional
-30℃ to+60℃(Redução de potência acima de 45℃)
0 to 100% (Sem condensação）
Refrigeração inteligente por ar
<70db
3000m(>3000m redução, não recomendado para uso em altitudes acima de 4000m）
RS485/CAN2.0/Contato seco
Topologia do Módulo de Potência AC DC de 125kW
◎Design de circuito de três níveis, alta eficiência de conversão, melhoria na utilização de energia
◎Suporta expansão paralela de múltiplos módulos de potência AC DC de 125kW
Diagrama de Cenário de Aplicação do Módulo de Potência AC DC de 125kW
◎Controle de desbalanceamento trifásico de múltiplas portas AC/DC
Para mais informações sobre módulos DC DC, consulte
Para mais informações sobre módulos STS, consulte
Aplicação dos Módulos de Potência AC DC de 125kW
─── Na construção de edifícios zero carbono/parques zero carbono/cidades zero carbono ───
●Fotovoltaico + armazenamento de energia, alta capacidade de armazenamento de energia
●Barramentos duplos AC e DC, acoplamento no lado DC fotovoltaico
Para mais baterias de armazenamento de energia, consulte

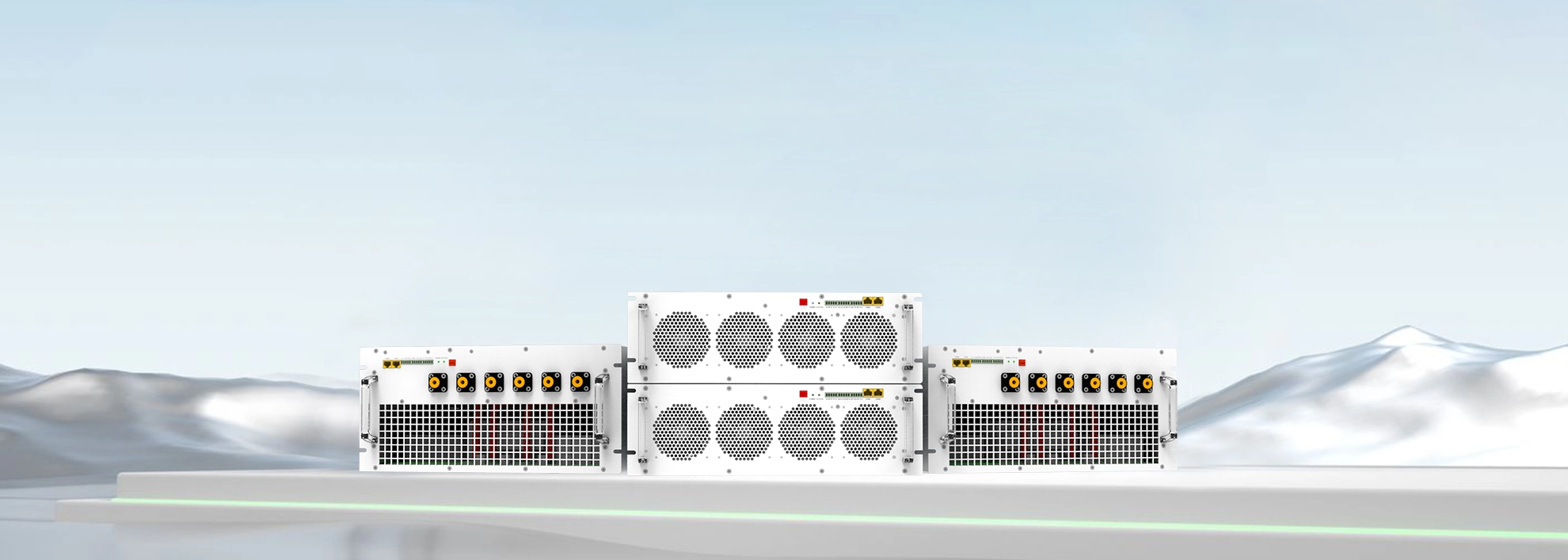

Detalhes do Produto do Módulo de Potência AC DC de 125KW HT
PERGUNTAS FREQUENTES
─── About 125kW AC DC Power Module ───
Suporta expansão para gabinete de módulo de energia CA de 5 MW CA
Saída padrão 400V, suporta saída personalizada de 690V ou 800V
Eficiência máxima de conversão 99%
A potência máxima suportada é de 110%, 137kW para operação de longo prazo e 150kW por 10 minutos
A garantia padrão é de 2 anos, podendo ser estendida até 5 anos
Sim, o módulo de energia CA de 125 kW suporta acesso ao sistema fotovoltaico e pode produzir uma tensão padrão de 400 V para alimentar a carga
Sim, nosso módulo de energia CA de 125 kW suporta personalização de funções, bem-vindo ao consultar
Nosso módulo de energia CA de 125 kW foi listado na Bélgica, Holanda, África do Sul, Hungria, Tailândia, Reino Unido, Itália, Polônia. Mais países estão em progresso. Por favor consulte nossa equipe de vendas para a listagem do seu país
Sim. Temos módulos de energia IP65 125kW ac dc que atendem às condições de uso externo. Quando você usa módulos de potência IP20 125kW CA CC para expansão paralela, também podemos integrá-los em gabinetes externos para atender às condições de uso externo
