Comparaison des avantages et des inconvénients du refroidissement liquide et du refroidissement par air dans les systèmes de stockage d'énergie
2024-10-10
Système de stockage d'énergie La gestion thermique est essentielle pour garantir le fonctionnement efficace du système de stockage d'énergie et prolonger sa durée de vie. La gestion thermique vise à empêcher la surchauffe du système de stockage d'énergie et à garantir son fonctionnement dans une plage de température adaptée.
Le système de stockage d'énergie génère beaucoup de chaleur pendant le processus de charge et de décharge. Si cette chaleur n'est pas gérée efficacement, elle entraînera une surchauffe du système de stockage d'énergie, ce qui affectera non seulement son efficacité de fonctionnement, mais réduira également sa durée de vie et même provoquera un incendie dans les cas graves. De plus, des températures trop élevées augmenteront également le taux de réactions chimiques dans le système de stockage d'énergie, aggravant ainsi le vieillissement de la batterie. Par conséquent, il est crucial de gérer thermiquement le système de stockage d'énergie.
Pour les systèmes de stockage d'énergie industriels et commerciaux, la capacité de la batterie étant généralement importante, généralement supérieure à 200 kWh, les problèmes de gestion thermique doivent être pris plus au sérieux. Les principales méthodes de gestion thermique actuelles sont principalement le refroidissement par liquide et le refroidissement par air. Dans cet article, nous comparerons les avantages et les inconvénients de ces deux méthodes.
Qu'est-ce qu'un système de refroidissement liquide ?
Le refroidissement liquide est une technologie qui utilise un liquide comme moyen de refroidissement pour absorber et transférer la chaleur. Cette technologie peut rapidement éliminer la chaleur générée à l'intérieur de l'appareil grâce à la conductivité thermique efficace du liquide, ce qui permet à l'appareil de fonctionner dans une plage de température appropriée pour améliorer les performances et la fiabilité de l'appareil.

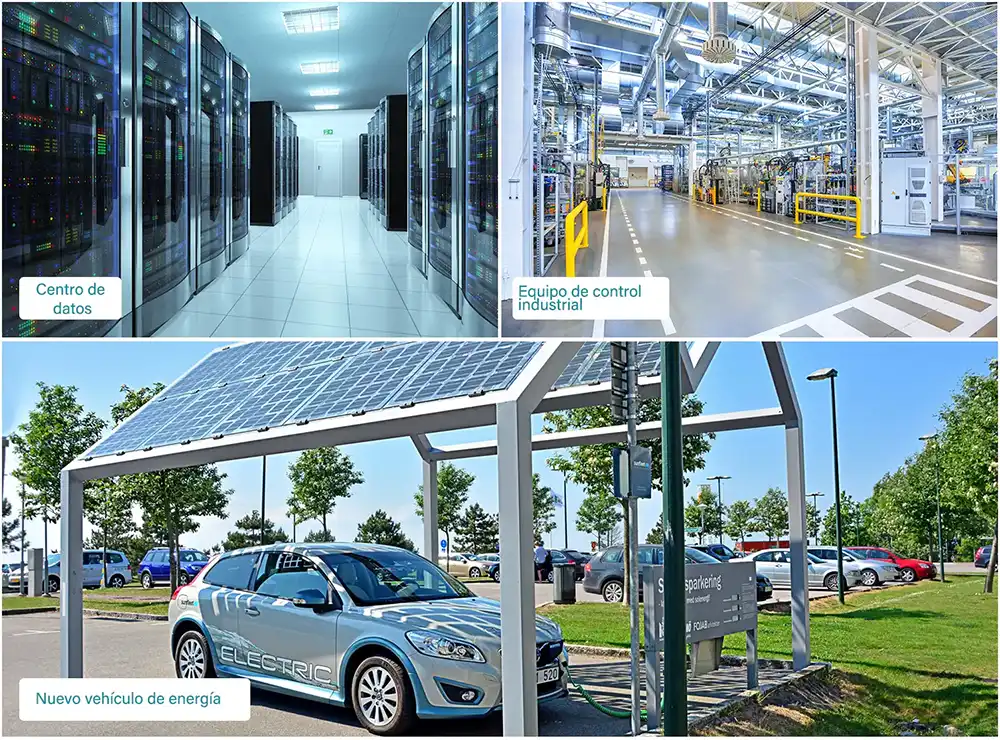

Les systèmes de refroidissement liquide sont principalement utilisés dans les domaines suivants :
Centres de données:
Les centres de données sont l'un des principaux domaines d'application des systèmes de refroidissement liquide. En raison de la densité des équipements et de la grande dissipation de chaleur à l'intérieur du centre de données, les méthodes traditionnelles de refroidissement par air sont difficiles à répondre aux exigences de dissipation de chaleur. Le système de refroidissement liquide élimine rapidement la chaleur grâce à la circulation du liquide, permet une dissipation efficace de la chaleur et assure le fonctionnement stable du centre de données.
Calcul haute performance:
Les ordinateurs, serveurs, etc. hautes performances doivent traiter une grande quantité de données et générer beaucoup de chaleur pendant leur fonctionnement. Le système de refroidissement liquide peut réduire efficacement la température de ces appareils et améliorer les performances et la stabilité du calcul.
Equipements de contrôle industriel :
Les systèmes de refroidissement liquide sont également largement utilisés dans les équipements de contrôle industriel. Ces appareils doivent généralement fonctionner dans des environnements difficiles tels que des températures et une humidité élevées. Le système de refroidissement liquide peut contrôler efficacement la température de l'équipement et améliorer la fiabilité et la stabilité de l'équipement.
Véhicules à énergie nouvelle:
Les batteries des véhicules à énergie nouvelle nécessitent un système de refroidissement efficace pour garantir leurs performances et leur durée de vie. Le système de refroidissement liquide est devenu un choix idéal pour refroidir les batteries des véhicules à énergie nouvelle grâce à ses performances de dissipation thermique efficaces.
Système de stockage d'énergie:
Les systèmes de refroidissement liquide sont également largement utilisés dans les dispositifs de stockage d'énergie tels que les batteries et les supercondensateurs. L'énergie thermique contenue dans l'équipement est évacuée par recirculation du fluide pour éviter la surchauffe et assurer le fonctionnement continu et stable de l'équipement.
En outre, les systèmes de refroidissement liquide ont également été utilisés dans la production d'énergie éolienne, la production d'énergie solaire et d'autres centrales électriques à énergie nouvelle, le transport ferroviaire, l'industrie militaire, etc. Avec la demande croissante de dispositifs de stockage d'énergie dans les domaines des nouvelles énergies, de l'électricité et des transports, l'application des systèmes de refroidissement liquide deviendra également plus étendue.
Pourquoi le stockage d’énergie industriel et commercial passerait-il du refroidissement par air aux systèmes de refroidissement par liquide ?
Les systèmes de refroidissement liquide ont de meilleurs effets de dissipation et d'échange de chaleur que le refroidissement par air et peuvent efficacement supprimer l'apparition d'incendies à un stade précoce. En cas de signes d'emballement thermique, les solutions de refroidissement liquide peuvent s'appuyer sur un flux important de fluide de refroidissement pour forcer le bloc-batterie à dissiper la chaleur et réaliser une redistribution de la chaleur entre les modules de batterie, ce qui peut rapidement supprimer la détérioration continue de l'emballement thermique et réduire le risque d'emballement.
Qu'est-ce qu'un système de stockage d'énergie par refroidissement par air :
Le refroidissement par air est une méthode de dissipation de chaleur, c'est-à-dire l'utilisation de l'air comme moyen pour refroidir l'objet à refroidir. Son principe de fonctionnement consiste à étendre la surface ou à augmenter le flux d'air au-dessus de l'objet à refroidir, ou les deux. Le refroidissement par air est généralement obtenu en augmentant la surface de l'objet à refroidir, ou en accélérant la vitesse à laquelle l'air circule à travers l'objet par unité de temps, ou les deux méthodes peuvent être utilisées. Le premier peut être obtenu en ajoutant un dissipateur thermique à la surface de l'objet, généralement en suspendant le dissipateur thermique à l'extérieur de l'objet ou en le fixant à l'objet pour rendre la dissipation thermique plus efficace ; le second peut utiliser un ventilateur (souffleur) pour améliorer la ventilation et améliorer l'effet de refroidissement. Dans la plupart des cas, l'ajout d'un dissipateur thermique peut améliorer considérablement l'efficacité du refroidissement.
Comparaison des avantages et des inconvénients du refroidissement par air et du refroidissement liquide :
Refroidissement liquide :
Haute efficacité de dissipation et d'échange de chaleur, gain de place, coût élevé.
Refroidissement par air :
Faible coût, perte d'espace, entretien facile, faible coût.
Tendance future de développement de la gestion thermique du système de stockage d’énergie.
Avec le développement des nouvelles énergies et la popularité des véhicules électriques, l'application des systèmes de stockage d'énergie devient de plus en plus étendue. Par conséquent, la gestion thermique des systèmes de stockage d'énergie sera confrontée à davantage de défis et d'opportunités. La tendance de développement de la gestion thermique des systèmes de stockage d'énergie à l'avenir pourrait inclure les aspects suivants :
1. Rechercher et développer une technologie de gestion thermique plus efficace.
Bien que la méthode de gestion thermique active actuelle soit plus efficace que la gestion thermique passive, elle ne peut toujours pas répondre aux exigences de dissipation thermique des systèmes de stockage d'énergie à haute performance. Par conséquent, il peut être nécessaire d'étudier à l'avenir des technologies de gestion thermique plus efficaces, telles que de nouveaux matériaux de dissipation thermique, de nouvelles structures de dissipation thermique, etc.
2. Réaliser une gestion thermique intelligente du système de stockage d'énergie.
Dans la pratique, la charge et l'environnement d'utilisation du système de stockage d'énergie peuvent changer, ce qui entraîne une large gamme de variations de température. Afin de réaliser la gestion intelligente du système de stockage d'énergie, il peut être nécessaire d'étudier un système de gestion thermique intelligent, qui peut surveiller et contrôler la température du système de stockage d'énergie en temps réel et réaliser un réglage et un contrôle automatiques.
3. Réduire le coût et la consommation énergétique de la gestion thermique.
Actuellement, le coût de la gestion thermique active est élevé et nécessite une certaine quantité d'électricité. Les recherches futures pourraient se concentrer sur la réduction du coût et de la consommation d'énergie de la gestion thermique, par exemple en optimisant la structure de dissipation thermique et en utilisant des matériaux de dissipation thermique à faible coût pour obtenir des solutions de gestion thermique à faible coût et à faible consommation d'énergie.
Qu'il s'agisse d'un appareil à refroidissement liquide ou d'un climatiseur à refroidissement par air, il doit lui-même consommer beaucoup d'électricité pour atteindre l'objectif de gestion thermique. Par exemple, pour une armoire de stockage d'énergie intégrée à refroidissement liquide de 100 kW/233 kWh, la puissance de l'unité à refroidissement liquide est de 8 kW, et pour une armoire de stockage d'énergie intégrée à refroidissement par air de 100 kW/215 kWh, la puissance de la climatisation est de 1,5 kW.
4. Tenir compte de la protection de l’environnement et du développement durable.
Actuellement, la plupart des méthodes de gestion thermique reposent sur des dispositifs de dissipation thermique passifs et actifs. À l'avenir, les exigences en matière de protection de l'environnement et de développement durable devront être prises en compte. Par exemple, des recherches sur des liquides de refroidissement respectueux de l'environnement, des dispositifs de dissipation thermique à faible consommation d'énergie, etc., seront menées pour parvenir à une gestion thermique verte des systèmes de stockage d'énergie.
Principales méthodes de gestion thermique des systèmes de stockage d'énergie
1. Gestion thermique passive
La gestion thermique passive est une méthode de gestion thermique simple et efficace qui repose sur la convection naturelle et le rayonnement pour dissiper la chaleur. Dans la gestion thermique passive, des matériaux ayant une bonne conductivité thermique sont généralement utilisés pour améliorer l'effet de dissipation thermique du système de stockage d'énergie. Cependant, en raison de sa faible efficacité de dissipation thermique, cette méthode de gestion thermique peut ne pas être en mesure de répondre aux exigences de dissipation thermique des systèmes de stockage d'énergie à haute puissance.
2. Gestion thermique active
La gestion thermique active est une méthode de gestion thermique plus efficace qui utilise des dispositifs de refroidissement actifs pour accélérer la dissipation de la chaleur. Parmi eux, les méthodes les plus couramment utilisées incluent les ventilateurs, les radiateurs, les liquides de refroidissement, etc. La gestion thermique active peut améliorer considérablement l'efficacité de la dissipation de la chaleur du système de stockage d'énergie et le maintenir dans une plage de température appropriée. Cependant, cette méthode nécessite plus de puissance et augmente également la complexité et le coût du système.
En bref, la gestion thermique des systèmes de stockage d'énergie revêt une grande importance pour améliorer l'efficacité énergétique et prolonger la durée de vie des batteries. Avec le développement de la science et de la technologie et l'expansion des applications, on pense que la technologie de gestion thermique des systèmes de stockage d'énergie continuera à se développer et à s'améliorer pour répondre à davantage de besoins et de scénarios d'application.
