Caractéristiques du Module d'Alimentation AC-DC de 125 kW
● Adopte une topologie à trois niveaux, avec une efficacité maximale pouvant atteindre 99% et une meilleure qualité de l'énergie
● Prend en charge le courant constant, la puissance constante, le MPPT, le contrôle de la source de tension AC et dispose d'une fonction de démarrage à froid
● Adopte une conception modulaire montée en rack standard, flexible en configuration, pratique pour la maintenance et facile à étendre
● Compatible avec les systèmes triphasés à quatre fils, il répond aux exigences à la fois hors réseau et raccordées au réseau
● Adopte une technologie brevetée de suppression des harmoniques, adaptée à des scénarios diversifiés tels que les parcs industriels et les micro-réseaux
● Compatible avec un pack 52s, répondant aux exigences de divers packs de batteries. La conception modulaire permet un fonctionnement parallèle facile, facilitant la formation de solutions de gestion multi-clusters de 250 kW, 500 kW et 1 MW avec une extension pratique
Certifications
IEC50549；IEC62109；IEC61000；IEC61683；IEC60068；IEC62477；EN62477；IEC61727；IEC62116；NRS097
Paramètres du Module d'Alimentation AC-DC de 125 kW
Modèle:
Puissance nominale:
Puissance maximale:
Plage de tension de fonctionnement DC:
Plage de tension pleine charge côté DC:
Courant continu maximal:
Tension AC nominale:
Fréquence nominale:
Courant AC nominal:
Capacité de surcharge:
Distorsion du courant:
Plage de réglage du facteur de puissance:
Batterie adaptée:
Mode de charge:
Mode de fonctionnement:
Efficacité maximale:
Dimensions (L*P*H):
Poids (approx.):
Mode d'isolation:
Classe de résistance à la corrosion:
Niveau de protection de l'environnement d'application:
Protection contre les intrusions:
Température ambiante：
Humidité relative：
Mode de refroidissement：
Niveau sonore：
Altitude：
Interface de communication：
HT-125AC
125kW
137kW
580~1000V(3W+PE);680~1000V(3W+N+PE)
625~1000V(3W+PE);680~1000V(3W+N+PE)
200A
400VAC,3W+PE/3W+N+PE
50/60HZ(±5HZ)
180A
110%, fonctionnement normal ; 120%, 1 minute
<3% (Puissance nominale)
-1 en avance à +1 en retard
Lithium/Plomb/Module Photovoltaïque/Barre omnibus DC
Commande BMS/Triple état/MPPT
Courant constant, puissance constante, MPPT, source de tension AC
99%
566(Lug de montage 520 non inclus)*680*245mm
68kg
Pas d'isolation
C3
Module intégré dans un boîtier extérieur IP55
IP65 en option
-30℃ to+60℃(Réduction au-dessus de 45℃)
0 to 100% (Pas de condensation）
Refroidissement par air intelligent
<70db
3000m(>3000 m réduction, non recommandé au-delà de 4000 m）
RS485/CAN2.0/Contact sec
Topologie du Module d'Alimentation AC-DC de 125 kW
◎Conception de circuit à trois niveaux, efficacité de conversion élevée, amélioration de l'utilisation de l'énergie
◎Prend en charge l'expansion parallèle de plusieurs modules d'alimentation AC-DC de 125 kW
Diagramme de Scénarios d'Application du Module d'Alimentation AC-DC de 125 kW
◎Contrôle de déséquilibre triphasé AC/DC à ports multiples
Pour plus d'informations sur les modules DC-DC, veuillez vous référer à
Pour plus d'informations sur les modules STS, veuillez vous référer à
Applications des Modules d'Alimentation AC-DC de 125 kW
─── Dans la construction de bâtiments zéro carbone/parcs zéro carbone/villes zéro carbone ───
●Photovoltaïque + stockage d'énergie, capacité de stockage d'énergie élevée
●Barres omnibus AC et DC doubles, couplage côté DC photovoltaïque
For more energy storage batteries, please refer to

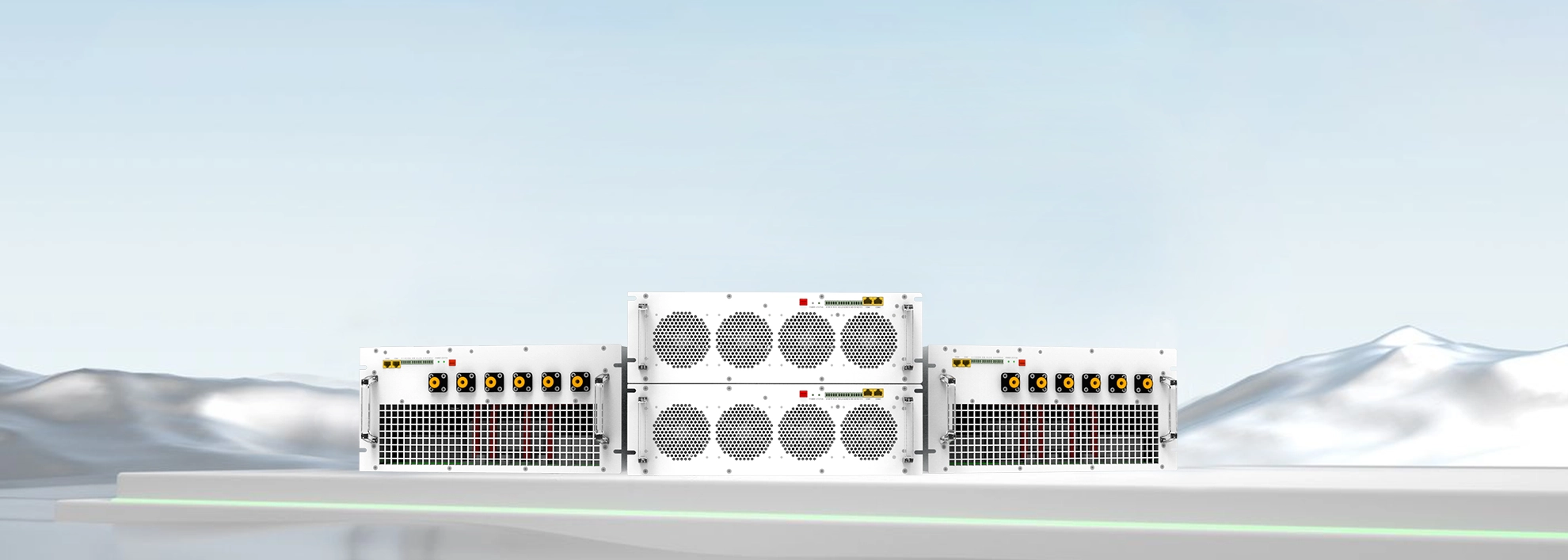

Détails du Produit du Module HT 125 kW AC-DC
QUESTIONS FRÉQUENTES
─── Système de Stockage Solaire à Haute Tension Batterie LiFePO4 ───
Prend en charge l'extension jusqu'à un armoires de modules d'alimentation AC-DC de 5 MW.
Sortie standard de 400V, prend en charge une sortie personnalisée de 690V ou 800V.
L'efficacité de conversion maximale est de 99 %.
La puissance de sortie maximale prise en charge est de 110%, soit 137 kW pour une opération à long terme, et 150 kW pendant 10 minutes.
La garantie standard est de 2 ans, extensible à 5 ans.
Oui, le module d'alimentation AC-DC de 125 kW prend en charge l'intégration au système photovoltaïque et peut fournir une sortie standard de 400V pour alimenter la charge.
Oui, notre module d'alimentation AC-DC de 125 kW prend en charge la personnalisation des fonctions, n'hésitez pas à consulter notre équipe pour plus d'informations.
Notre module d'alimentation AC-DC de 125 kW est homologué en Belgique, aux Pays-Bas, en Afrique du Sud, en Hongrie, en Thaïlande, au Royaume-Uni, en Italie et en Pologne. D'autres homologations sont en cours. Veuillez consulter notre équipe commerciale pour vérifier la situation dans votre pays.
Oui. Nous disposons de modules d'alimentation AC-DC de 125 kW avec une protection IP65 adaptés à une utilisation en extérieur. Si vous utilisez des modules AC-DC de 125 kW avec une protection IP20 pour une expansion parallèle, nous pouvons également les intégrer dans des armoires extérieures pour répondre aux conditions d'utilisation en extérieur.
