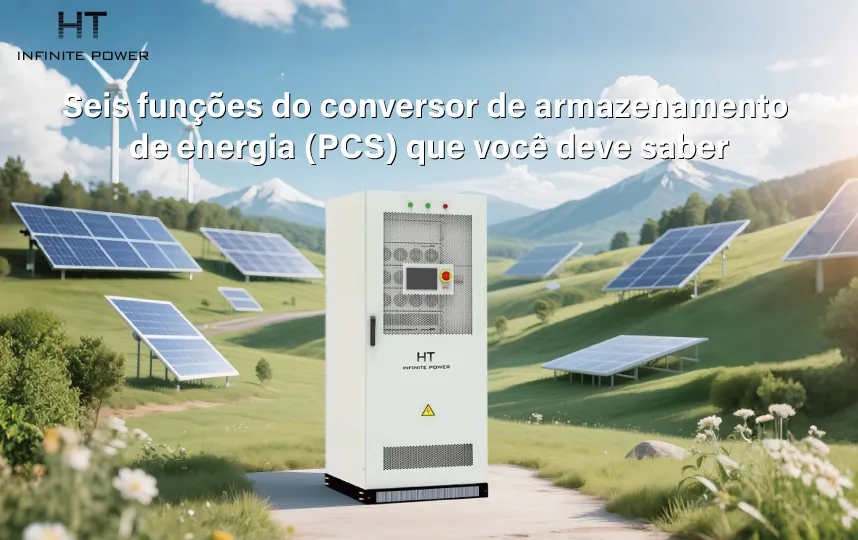

6 Principais Características do PCS de Armazenamento de Energia que Você Precisa Conhecer
2025-04-30
Diante do cenário de transformação estrutural da matriz energética global, a tecnologia de armazenamento de energia — como um meio essencial para resolver o desequilíbrio entre oferta e demanda energética e melhorar a eficiência na utilização da energia — está vivenciando oportunidades de desenvolvimento sem precedentes. Como equipamento central do sistema de armazenamento, o desempenho do sistema de conversão de potência (PCS, do inglês Power Conversion System) afeta diretamente a eficiência operacional e a confiabilidade do sistema de armazenamento de energia.
1. PCS: o "roteador de energia" do sistema de armazenamento
O conversor de armazenamento de energia (PCS) é um dispositivo fundamental que conecta as baterias de armazenamento à rede elétrica ou às cargas. Sua principal função é realizar a conversão e o controle bidirecionais da energia elétrica. Ele regula com precisão os processos de carga e descarga das baterias de acordo com as exigências do sistema, garantindo assim uma operação eficiente e estável do sistema de armazenamento. Nos sistemas de energia modernos, o PCS atua como um verdadeiro “roteador de energia”, capaz de direcionar o fluxo elétrico de forma flexível para atender a diferentes demandas em distintos cenários.

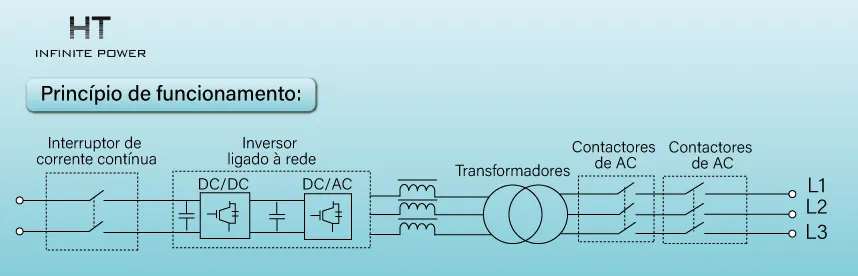

Princípio de funcionamento: O PCS baseia-se no princípio de um conversor de quatro quadrantes com operação controlada tanto no lado AC (corrente alternada) quanto no lado DC (corrente contínua), permitindo o fluxo bidirecional de energia por meio de estratégias de controle de potência ou corrente constantes. No lado da rede elétrica, o PCS realiza a carga ou descarga conforme as necessidades da rede; no lado das baterias, ele controla com precisão a corrente e a tensão de carga e descarga para garantir a segurança e o bom desempenho das baterias. Por exemplo, quando a demanda da rede está baixa, o PCS pode armazenar energia nas baterias; quando a carga aumenta, ele libera essa energia armazenada de volta para a rede, otimizando a gestão energética.
2. Arquitetura técnica: componentes centrais do PCS
(1). Dispositivos eletrônicos de potência
Os dispositivos eletrônicos de potência são o núcleo do PCS, incluindo principalmente tiristores (SCR), transistores bipolares de porta isolada (IGBT) e transistores de efeito de campo de semicondutor de óxido metálico (MOSFET). Esses dispositivos permitem a conversão e o controle eficientes da energia elétrica ao controlar os estados de comutação de corrente e tensão. Nos últimos anos, com a aplicação de materiais semicondutores de banda larga, como o carboneto de silício (SiC) e o nitreto de gálio (GaN), o desempenho dos dispositivos eletrônicos de potência tem melhorado continuamente, aumentando ainda mais a eficiência de conversão e a densidade de potência dos PCS.
(2). Circuito de controle
O circuito de controle é o "cérebro" do PCS, sendo responsável pela aquisição de sinais, processamento e execução de algoritmos de controle. O módulo de aquisição coleta sinais essenciais como corrente, tensão e temperatura; o módulo de processamento realiza a filtragem e o pré-processamento dos sinais coletados; e o módulo de algoritmo de controle calcula sinais de controle precisos com base nos dados processados para acionar a comutação dos dispositivos eletrônicos de potência. Algoritmos de controle avançados permitem um controle de carga e descarga mais preciso, melhorando o desempenho geral do sistema.
(3). Componentes de conexão elétrica
Os componentes de conexão elétrica são uma parte importante do PCS e incluem cabos, plugues, tomadas e terminais de ligação. Esses componentes devem possuir boa condutividade elétrica e contato confiável para garantir uma transmissão estável da energia. Na prática, a qualidade dos componentes de conexão elétrica afeta diretamente a confiabilidade operacional e a segurança do PCS, sendo, portanto, necessário um controle rigoroso de sua qualidade.
3. Modo de operação: aplicação flexível do PCS
(1). Modo conectado à rede
No modo conectado à rede, o PCS realiza a conversão bidirecional de energia entre os conjuntos de baterias e a rede elétrica. Ele pode carregar as baterias durante os períodos de baixa demanda da rede e descarregá-las durante os picos de consumo, permitindo a chamada “arbitragem entre os picos e vales”. Além disso, quando a qualidade da energia está comprometida, o PCS pode fornecer compensação de potência ativa e reativa, melhorando a estabilidade da rede. Por exemplo, quando há flutuações na tensão da rede ou grandes desvios de frequência, o PCS pode ajustar rapidamente a potência de saída para estabilizar os parâmetros da rede elétrica.
(2). Modo fora da rede (off-grid)
No modo fora da rede, o PCS é desconectado da rede elétrica principal e passa a fornecer energia em corrente alternada (CA) para cargas locais, assumindo de forma independente a tarefa de estabilização da tensão e da frequência. Nesse cenário, o PCS torna-se a principal fonte de energia do sistema isolado ou da microrrede, garantindo o fornecimento contínuo de eletricidade para cargas críticas. Por exemplo, em áreas remotas ou ilhas sem acesso à rede elétrica convencional, o PCS off-grid pode fornecer energia confiável para moradores ou empreendimentos locais.
(3). Modo híbrido
O modo híbrido é uma forma avançada de operação do PCS, permitindo alternância flexível entre os modos conectado à rede e fora da rede. Nesse modo, o PCS pode selecionar automaticamente a condição de operação mais adequada com base no estado da rede elétrica e nas necessidades do sistema, aumentando a confiabilidade e a flexibilidade operacional. Por exemplo, em caso de falha ou manutenção da rede, o PCS pode mudar automaticamente para o modo off-grid a fim de manter o fornecimento de energia para as cargas locais; quando a rede se normaliza, ele realiza a comutação de volta ao modo conectado de forma contínua e estável.
4. Pontos de atenção na escolha: correspondência precisa do PCS
(1). Potência e capacidade
A potência e a capacidade do PCS devem ser definidas com base na demanda real de carga da microrrede, na capacidade da geração distribuída e na escala e exigências do sistema de armazenamento de energia. Além disso, é necessário selecionar o tipo adequado de conversor considerando o nível de tensão do projeto. Por exemplo, para sistemas de armazenamento de energia distribuída de pequeno porte, pode-se optar por um PCS de baixa potência e alta eficiência; já em usinas de armazenamento de energia de grande porte, é indispensável um PCS com alta potência e grande capacidade para atender à demanda.
(2). Relação de transformação
A relação de transformação deve ser determinada com base na faixa de tensão da bateria e deve ser compatível com a tensão do sistema de baterias de armazenamento de energia. A escolha adequada da relação de transformação pode melhorar a eficiência de conversão do sistema e reduzir as perdas de energia. Na seleção prática, a relação deve ser calculada com precisão com base na tensão nominal da bateria e na tensão nominal do sistema, garantindo assim o funcionamento estável do conjunto.
(3). Confiabilidade
A confiabilidade é um requisito fundamental para os conversores de armazenamento de energia. Ao escolher um PCS, deve-se priorizar produtos com projeto de alta confiabilidade, como design redundante e componentes de alta qualidade, para assegurar a operação estável do sistema. Por exemplo, um PCS com design de redundância de dupla alimentação pode alternar automaticamente para a segunda fonte de energia em caso de falha da primeira, garantindo a continuidade do funcionamento do equipamento.
(4). Eficiência
Um PCS eficiente contribui para a redução de perdas durante a conversão de energia e diminui os custos operacionais. Na hora da escolha, é importante observar o desempenho de eficiência do PCS sob diferentes condições de operação e optar por produtos de alta eficiência. Por exemplo, alguns modelos avançados de PCS alcançam eficiência de conversão superior a 98% em carga total e conseguem manter alta eficiência mesmo sob cargas leves, reduzindo efetivamente as perdas do sistema.
(5). Funções de comunicação e monitoramento remoto
Os sistemas modernos de armazenamento de energia geralmente precisam dispor de funções de comunicação e monitoramento remoto para acompanhar e controlar, em tempo real, o estado operacional do PCS. Na hora da escolha, deve-se priorizar PCS que suportem protocolos de comunicação padrão (como Modbus, Profibus, entre outros) e que possuam funcionalidades completas de monitoramento remoto. Por meio desse monitoramento, as equipes de operação e manutenção podem acessar os dados operacionais dos equipamentos em tempo real, detectar falhas rapidamente e agir de forma ágil, aumentando a eficiência operacional do sistema.
(6). Custo
Desde que atendam aos requisitos de desempenho, devem ser escolhidos preferencialmente produtos PCS com bom custo-benefício. A seleção deve considerar de forma abrangente fatores como o custo de aquisição do equipamento, os custos operacionais e de manutenção, bem como os custos de substituição, a fim de identificar a solução com o menor custo total ao longo do ciclo de vida. Por exemplo, embora o investimento inicial em um PCS de alto desempenho possa ser maior, sua alta eficiência operacional e confiabilidade podem resultar, a longo prazo, em menores custos de manutenção e em maiores benefícios econômicos.

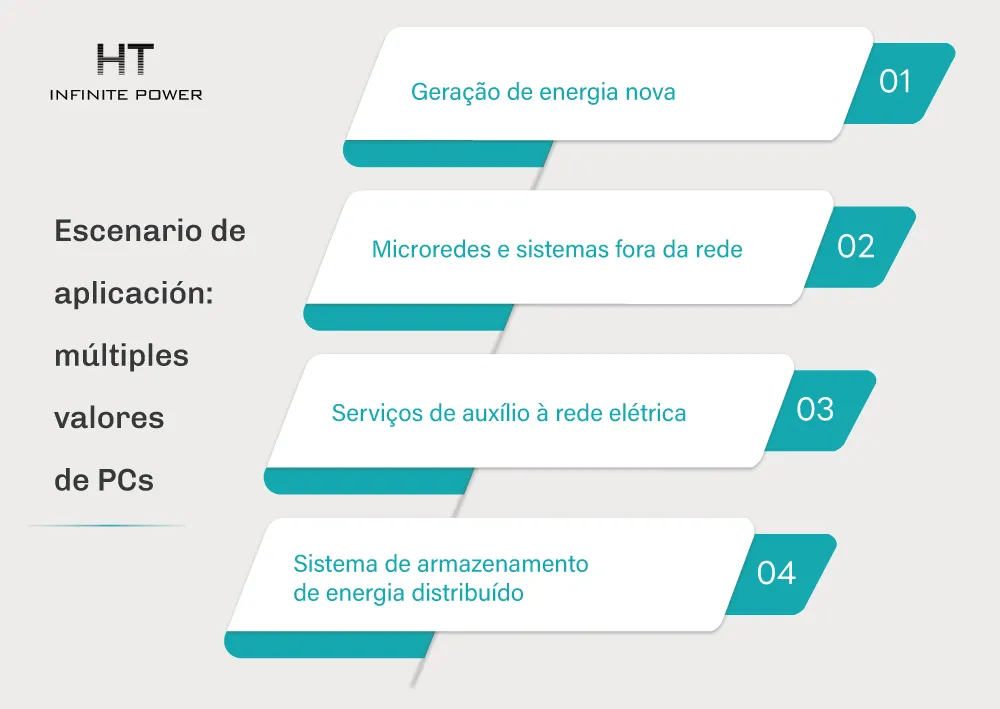

5. Cenários de aplicação: múltiplos valores do PCS
(1). Geração de energia renovável
Em cenários de geração de energia renovável, como energia fotovoltaica e eólica, o PCS pode suavizar a volatilidade da energia renovável e melhorar a capacidade de absorção dessa energia. Através do controle de carga e descarga do PCS, é possível realizar o ajuste em tempo real entre a geração de energia renovável e a carga da rede elétrica. Por exemplo, em uma usina fotovoltaica, o PCS pode armazenar o excesso de eletricidade na bateria durante o dia, quando há luz solar abundante, e liberar essa eletricidade à noite ou em dias nublados, melhorando assim a estabilidade e a confiabilidade da usina fotovoltaica.
(2). Microrrede e sistema off-grid
Em sistemas de microrrede ou off-grid, o PCS, como equipamento central de fornecimento de energia, pode garantir o fornecimento contínuo de energia para cargas críticas. Através do controle flexível do PCS, é possível alcançar a operação eficiente e estável da microrrede ou do sistema off-grid. Por exemplo, em uma microrrede em uma ilha, o PCS pode operar junto com geradores a diesel, painéis solares e outros equipamentos para otimizar a configuração energética, reduzir a dependência de geradores a diesel e diminuir os custos operacionais.
(3). Serviços auxiliares da rede
O PCS pode participar do mercado de serviços auxiliares da rede, como regulação de frequência e regulação de picos. Através da resposta rápida e controle preciso do PCS, a estabilidade e confiabilidade da rede elétrica podem ser aprimoradas. Por exemplo, no serviço de regulação de frequência da rede, o PCS pode ajustar rapidamente a potência de carga e descarga conforme as mudanças na frequência da rede, estabilizando-a.
(4). Sistema de armazenamento de energia distribuído
Em um sistema de armazenamento de energia distribuído, o PCS pode realizar o controle centralizado e o agendamento otimizado de várias unidades de armazenamento de energia. Através do controle coordenado do PCS, o desempenho geral e os benefícios econômicos do sistema de armazenamento distribuído podem ser melhorados. Por exemplo, em um sistema de armazenamento de energia distribuído em um edifício comercial, o PCS pode ajustar de forma flexível a estratégia de carga e descarga das unidades de armazenamento com base na carga elétrica do edifício e nas variações de preços de energia, realizando "pico de carga e preenchimento de vale" e reduzindo os custos com eletricidade.

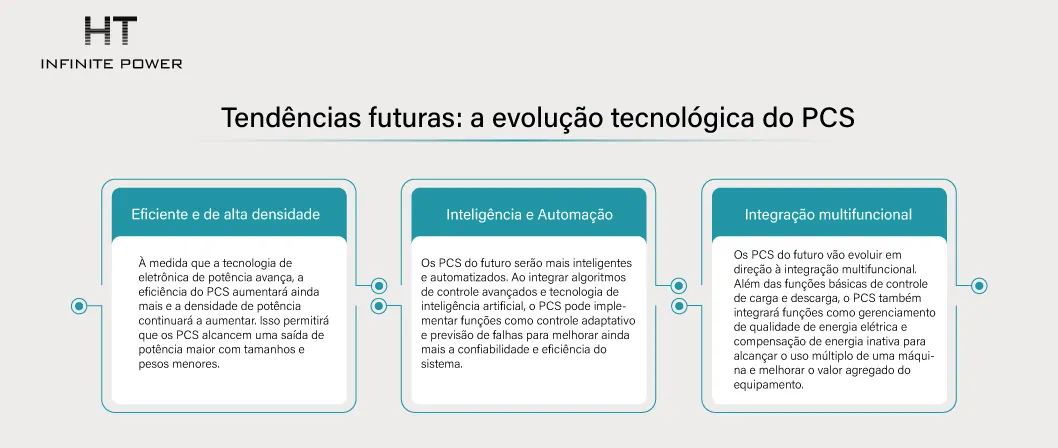

6. Tendências Futuras: Evolução Tecnológica do PCS
(1). Alta eficiência e alta densidade
Com o avanço contínuo da tecnologia dos dispositivos eletrônicos de potência, a eficiência dos PCS será ainda mais aprimorada, e a densidade de potência continuará a aumentar. Isso permitirá que o PCS alcance uma maior saída de potência com um tamanho e peso menores.
(2). Inteligência e automação
Os PCS do futuro serão mais inteligentes e automatizados. Integrando algoritmos de controle avançados e tecnologias de inteligência artificial, os PCS poderão realizar funções como controle adaptativo e previsão de falhas, melhorando ainda mais a confiabilidade e eficiência do sistema.
(3). Integração multifuncional
Os PCS do futuro irão se desenvolver na direção da integração multifuncional. Além das funções básicas de controle de carga e descarga, os PCS também irão integrar funções como gerenciamento de qualidade de energia, compensação de potência reativa e outras, permitindo o uso multipropósito de um único equipamento e aumentando o valor abrangente do sistema.
Conclusão: PCS abre um novo futuro energético
Com o avanço contínuo da tecnologia e a expansão dos cenários de aplicação, o PCS terá um prospecto de desenvolvimento ainda mais amplo. No futuro do sistema energético, o PCS se tornará um elo-chave conectando as novas fontes de energia, a rede elétrica e as cargas, oferecendo suporte sólido para o desenvolvimento sustentável da sociedade humana.
