6 Belangrijke Kenmerken van Energy Storage PCS die je moet kennen
2025-04-30
Tegen de achtergrond van een wereldwijde energietransitie krijgt opslagtechnologie — als een cruciaal middel om het onevenwicht tussen energieaanbod en -vraag op te lossen en de energie-efficiëntie te verbeteren — ongekende ontwikkelingskansen. Als kerncomponent van een energieopslagsysteem heeft de prestatie van het vermogensconversiesysteem (PCS, Power Conversion System) een directe invloed op de operationele efficiëntie en betrouwbaarheid van het opslagnetwerk.
1. PCS: de "energierouter" van het energieopslagsysteem
De Stroomconversiesysteem (PCS) is een sleutelelement dat de opslagbatterijen verbindt met het elektriciteitsnet en/of de verbruikers. De belangrijkste functie ervan is het bidirectioneel omzetten en beheren van elektrische energie. Het stuurt het laad- en ontlaadproces van de batterij nauwkeurig aan op basis van de systeemvereisten, om zo een efficiënte en stabiele werking van het opslagnet te waarborgen. In moderne energiesystemen vervult de PCS de rol van een “energierouter”, die de stroom van elektriciteit flexibel kan toewijzen aan verschillende toepassingen en behoeften.

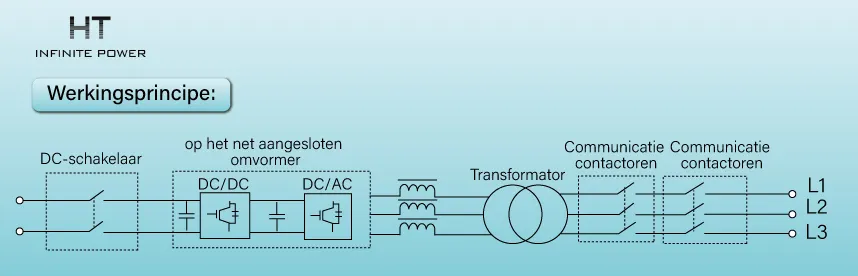

Werkingsprincipe:
De PCS werkt op basis van het principe van een regelbare vierkwadrantenomvormer aan zowel de wisselstroom- als de gelijkstroomzijde. Het maakt de tweerichtingsstroom van elektrische energie mogelijk door het toepassen van een constante vermogens- of stroomregeling. Aan de kant van het net zorgt de PCS voor het opladen of ontladen van energie afhankelijk van de netvereisten; aan de kant van de batterij beheert het nauwkeurig de laad- en ontlaadstroom en -spanning, om de veiligheid en efficiëntie van de batterij te garanderen.
Bijvoorbeeld: wanneer de belasting op het net laag is, kan de PCS energie opslaan in de batterij; wanneer de vraag hoog is, levert de PCS energie uit de batterij terug aan het net — dit leidt tot een optimale energieverdeling.
De PCS werkt op basis van het principe van een regelbare vierkwadrantenomvormer aan zowel de wisselstroom- als de gelijkstroomzijde. Het maakt de tweerichtingsstroom van elektrische energie mogelijk door het toepassen van een constante vermogens- of stroomregeling. Aan de kant van het net zorgt de PCS voor het opladen of ontladen van energie afhankelijk van de netvereisten; aan de kant van de batterij beheert het nauwkeurig de laad- en ontlaadstroom en -spanning, om de veiligheid en efficiëntie van de batterij te garanderen.
Bijvoorbeeld: wanneer de belasting op het net laag is, kan de PCS energie opslaan in de batterij; wanneer de vraag hoog is, levert de PCS energie uit de batterij terug aan het net — dit leidt tot een optimale energieverdeling.

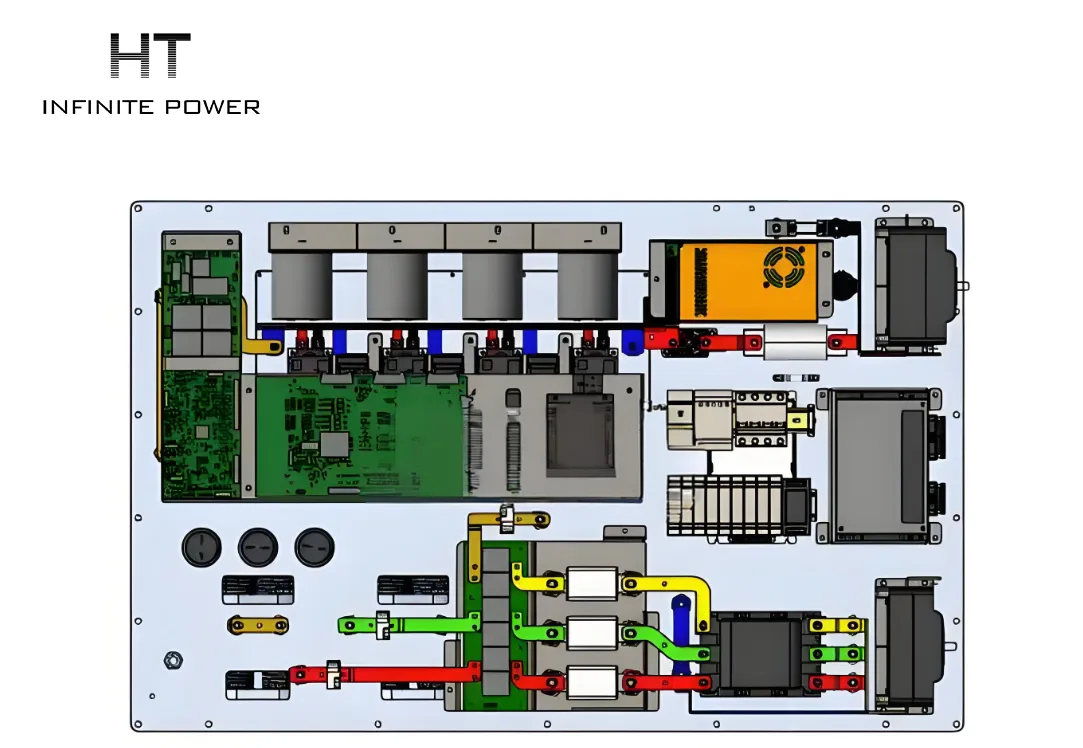

2. Technische architectuur: kerncomponenten van de PCS
(1). Vermogenselektronische componenten
Vermogenselektronische componenten vormen de kern van de PCS. Ze omvatten onder meer thyristors (SCR), geïsoleerde gate bipolaire transistors (IGBT) en metaaloxide-halfgeleider veldeffecttransistors (MOSFET). Deze componenten realiseren een efficiënte omzetting en regeling van elektrische energie door de schakeltoestand van stroom en spanning te beheersen.
In de afgelopen jaren is, dankzij de toepassing van halfgeleidermaterialen met een brede bandgap (zoals siliciumcarbide en galliumnitride), de prestatie van vermogenselektronica aanzienlijk verbeterd, wat leidt tot hogere conversierendementen en grotere vermogensdichtheid van de PCS.
In de afgelopen jaren is, dankzij de toepassing van halfgeleidermaterialen met een brede bandgap (zoals siliciumcarbide en galliumnitride), de prestatie van vermogenselektronica aanzienlijk verbeterd, wat leidt tot hogere conversierendementen en grotere vermogensdichtheid van de PCS.
(2). Regelkring (besturingscircuit)
De regelkring vormt het “brein” van de PCS en is verantwoordelijk voor signaalverzameling, -verwerking en de uitvoering van regelalgoritmen. Het signaalverzamelingsmodule meet cruciale parameters zoals stroom, spanning en temperatuur; het verwerkingsmodule filtert en verwerkt deze gegevens; het regelalgoritme genereert op basis daarvan nauwkeurige stuursignalen om de schakeling van vermogenselektronische componenten aan te sturen.
Geavanceerde besturingsalgoritmen zorgen voor een nauwkeuriger laad- en ontlaadbeheer, wat de algehele systeemprestaties ten goede komt.
Geavanceerde besturingsalgoritmen zorgen voor een nauwkeuriger laad- en ontlaadbeheer, wat de algehele systeemprestaties ten goede komt.
(3). Elektrische verbindingscomponenten
Elektrische verbindingscomponenten zijn essentiële onderdelen van de PCS en omvatten kabels, stekkers, aansluitingen en klemmen. Deze componenten moeten een goede geleidbaarheid en betrouwbare contactprestaties hebben om een stabiele overdracht van elektrische energie te garanderen.
In de praktijk heeft de kwaliteit van deze componenten een directe invloed op de betrouwbaarheid en veiligheid van de PCS, en daarom moet hun kwaliteit streng worden bewaakt.
In de praktijk heeft de kwaliteit van deze componenten een directe invloed op de betrouwbaarheid en veiligheid van de PCS, en daarom moet hun kwaliteit streng worden bewaakt.
3. Werkingsmodus: flexibele toepassing van de PCS
(1). Netgekoppelde modus
In de netgekoppelde modus zorgt de PCS voor een bidirectionele energieomzetting tussen batterijmodules en het elektriciteitsnet. De batterij kan worden opgeladen tijdens daluren met lage netbelasting en ontladen tijdens piekuren, wat zogeheten “piek-dal-arbitrage” mogelijk maakt.
Daarnaast kan de PCS ook actieve en reactieve vermogenscompensatie uitvoeren wanneer de netkwaliteit te wensen overlaat, om zo de stabiliteit van het net te verbeteren. Bijvoorbeeld: wanneer de netspanning fluctueert of de frequentie sterk afwijkt, kan de PCS het uitgangsvermogen snel aanpassen om netparameters te stabiliseren.
Daarnaast kan de PCS ook actieve en reactieve vermogenscompensatie uitvoeren wanneer de netkwaliteit te wensen overlaat, om zo de stabiliteit van het net te verbeteren. Bijvoorbeeld: wanneer de netspanning fluctueert of de frequentie sterk afwijkt, kan de PCS het uitgangsvermogen snel aanpassen om netparameters te stabiliseren.
(2). Off-gridmodus (eilandbedrijf)
In de off-gridmodus is de PCS losgekoppeld van het hoofdnet en levert hij zelfstandig wisselstroom aan lokale verbruikers, terwijl hij tevens zorgt voor spannings- en frequentiestabilisatie. In deze modus fungeert de PCS als de centrale energiebron binnen een microgrid of autonoom systeem en garandeert hij een continue stroomvoorziening aan kritieke verbruikers.
Bijvoorbeeld: in afgelegen gebieden of op eilanden zonder aansluiting op het hoofdnet, kan een off-grid PCS een betrouwbare energievoorziening bieden aan lokale bewoners of bedrijven.
Bijvoorbeeld: in afgelegen gebieden of op eilanden zonder aansluiting op het hoofdnet, kan een off-grid PCS een betrouwbare energievoorziening bieden aan lokale bewoners of bedrijven.
(3). Hybride modus
De hybride modus is een geavanceerde werkingsvorm waarbij de PCS flexibel kan schakelen tussen netgekoppelde en off-gridmodi. In deze modus kiest de PCS automatisch de optimale bedrijfstoestand op basis van de netstatus en systeemvereisten, wat de betrouwbaarheid en flexibiliteit van het systeem verhoogt.
Bijvoorbeeld: bij een stroomstoring of netonderhoud kan de PCS automatisch overschakelen naar off-gridmodus om de lokale belastingen te blijven voeden; zodra het net weer normaal functioneert, schakelt de PCS naadloos terug naar de netgekoppelde modus.
Bijvoorbeeld: bij een stroomstoring of netonderhoud kan de PCS automatisch overschakelen naar off-gridmodus om de lokale belastingen te blijven voeden; zodra het net weer normaal functioneert, schakelt de PCS naadloos terug naar de netgekoppelde modus.
4. Selectiecriteria: nauwkeurige afstemming van de PCS
(1). Vermogen en capaciteit
Het vermogen en de capaciteit van de PCS moeten worden afgestemd op de werkelijke belastingsvraag in het microgrid, de capaciteit van de decentrale opwekking en de schaal en toepassingsvereisten van het energieopslagsysteem.
Daarnaast is het belangrijk om het juiste type omvormer te kiezen, passend bij het spanningsniveau van het project.
Bijvoorbeeld: voor een kleinschalig gedistribueerd energieopslagsysteem volstaat een PCS met laag vermogen en hoog rendement; voor een grootschalige opslagcentrale is een PCS met hoog vermogen en grote capaciteit vereist om aan de vraag te voldoen.
Daarnaast is het belangrijk om het juiste type omvormer te kiezen, passend bij het spanningsniveau van het project.
Bijvoorbeeld: voor een kleinschalig gedistribueerd energieopslagsysteem volstaat een PCS met laag vermogen en hoog rendement; voor een grootschalige opslagcentrale is een PCS met hoog vermogen en grote capaciteit vereist om aan de vraag te voldoen.
(2). Transformatieverhouding
De transformatieverhouding wordt bepaald door het spanningsbereik van de batterij en moet afgestemd zijn op de spanning van het energieopslagsysteem. Een juiste keuze van de transformatieverhouding kan de conversierendementen van het systeem verbeteren en energieverliezen verminderen.
Bij de daadwerkelijke selectie dient de transformatieverhouding nauwkeurig te worden berekend op basis van de nominale batterijspanning en de nominale systeemspanning, om zo een stabiele werking van het systeem te garanderen.
Bij de daadwerkelijke selectie dient de transformatieverhouding nauwkeurig te worden berekend op basis van de nominale batterijspanning en de nominale systeemspanning, om zo een stabiele werking van het systeem te garanderen.
(3). Betrouwbaarheid
Betrouwbaarheid is een fundamentele vereiste voor energieopslagomvormers. Bij de selectie moeten PCS-producten met een hoog betrouwbaarheidsontwerp de voorkeur krijgen, zoals systemen met redundantie en hoogwaardige componenten, om een stabiele werking van het systeem te waarborgen.
Bijvoorbeeld: een PCS met dubbel uitgevoerde stroomvoorziening kan automatisch overschakelen naar de tweede voeding bij uitval van de eerste, zodat de werking van het apparaat niet onderbroken wordt.
Bijvoorbeeld: een PCS met dubbel uitgevoerde stroomvoorziening kan automatisch overschakelen naar de tweede voeding bij uitval van de eerste, zodat de werking van het apparaat niet onderbroken wordt.
(4). Efficiëntie
Een efficiënte PCS vermindert energieverliezen tijdens de omzetting en verlaagt de operationele kosten. Bij de keuze van het model moet aandacht worden besteed aan de efficiëntieprestaties van de PCS onder verschillende bedrijfsomstandigheden, en dienen producten met een hoog rendement te worden gekozen.
Sommige geavanceerde PCS-systemen behalen bijvoorbeeld een conversierendement van meer dan 98% bij volle belasting, en behouden ook bij lage belasting een hoog rendement, wat het totale systeemverlies effectief beperkt.
Sommige geavanceerde PCS-systemen behalen bijvoorbeeld een conversierendement van meer dan 98% bij volle belasting, en behouden ook bij lage belasting een hoog rendement, wat het totale systeemverlies effectief beperkt.
(5). Communicatie- en monitoringfuncties op afstand
Moderne energieopslagsystemen vereisen doorgaans communicatie- en monitoringmogelijkheden op afstand, zodat de werking van de PCS in real time kan worden bewaakt en aangestuurd.
Bij de selectie moet prioriteit worden gegeven aan PCS-producten die gangbare communicatieprotocollen ondersteunen (zoals Modbus, Profibus, enz.) en beschikken over uitgebreide monitoringfunctionaliteit.
Dankzij monitoring op afstand kunnen onderhoudsmedewerkers in real time toegang krijgen tot bedrijfsgegevens, storingen tijdig opsporen en verhelpen, en zo de efficiëntie van het beheer en onderhoud verbeteren.
Bij de selectie moet prioriteit worden gegeven aan PCS-producten die gangbare communicatieprotocollen ondersteunen (zoals Modbus, Profibus, enz.) en beschikken over uitgebreide monitoringfunctionaliteit.
Dankzij monitoring op afstand kunnen onderhoudsmedewerkers in real time toegang krijgen tot bedrijfsgegevens, storingen tijdig opsporen en verhelpen, en zo de efficiëntie van het beheer en onderhoud verbeteren.
(6). Kosten
Onder de voorwaarde dat aan de prestatie-eisen wordt voldaan, dient zoveel mogelijk gekozen te worden voor PCS-producten met een hoge prijs-kwaliteitverhouding.
Bij de selectie moeten factoren zoals aanschafkosten, operationele kosten, onderhoudskosten en vervangingskosten in hun geheel worden meegewogen, om zo de oplossing met de laagste totale levenscycluskosten te kiezen.
Bijvoorbeeld: hoewel de initiële aanschafprijs van hoogwaardige PCS-producten relatief hoog kan zijn, kunnen hun hoge efficiëntie en betrouwbaarheid op de lange termijn leiden tot lagere exploitatiekosten en hogere economische opbrengsten.
Bij de selectie moeten factoren zoals aanschafkosten, operationele kosten, onderhoudskosten en vervangingskosten in hun geheel worden meegewogen, om zo de oplossing met de laagste totale levenscycluskosten te kiezen.
Bijvoorbeeld: hoewel de initiële aanschafprijs van hoogwaardige PCS-producten relatief hoog kan zijn, kunnen hun hoge efficiëntie en betrouwbaarheid op de lange termijn leiden tot lagere exploitatiekosten en hogere economische opbrengsten.

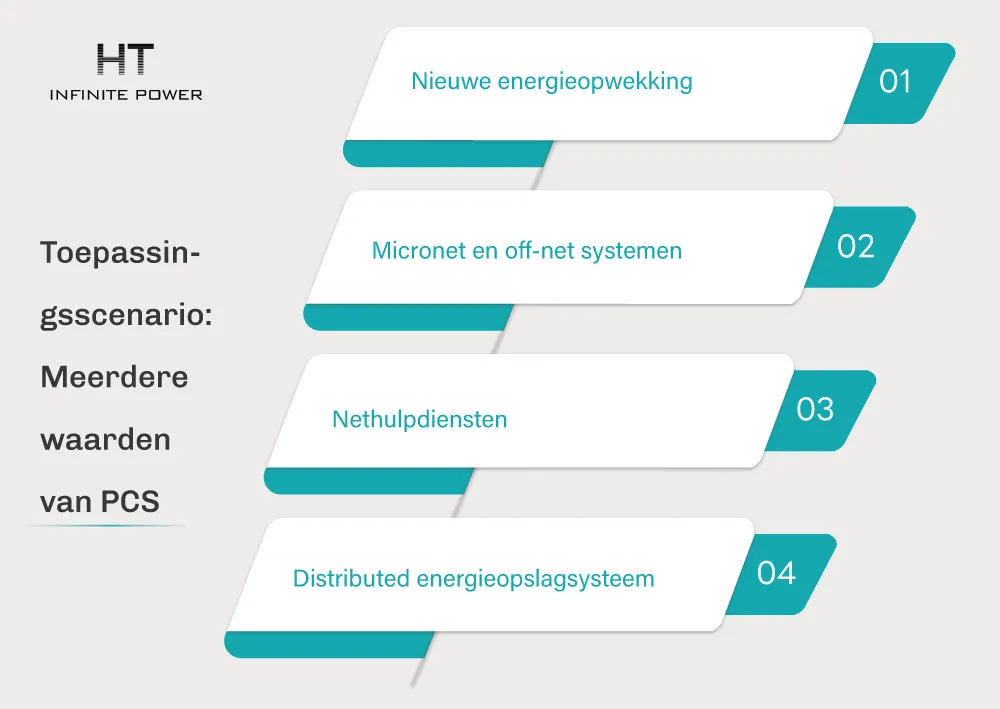

5. Toepassingsscenario’s: meervoudige waarde van PCS
(1). Opwekking van hernieuwbare energie
In toepassingen voor hernieuwbare energieopwekking, zoals zonne- en windenergie, helpt de PCS om de fluctuaties van duurzame energie te dempen en de opnamecapaciteit van het net te vergroten.
Via het laad- en ontlaadbeheer van de PCS kan in real time een evenwicht worden bereikt tussen de opgewekte duurzame energie en de netbelasting.
Bijvoorbeeld: in een zonne-energiecentrale kan de PCS overtollige elektriciteit overdag bij voldoende zonlicht opslaan in batterijen, en deze vrijgeven tijdens de nacht of op bewolkte dagen. Zo wordt de stabiliteit en betrouwbaarheid van de zonnecentrale aanzienlijk verhoogd.
Via het laad- en ontlaadbeheer van de PCS kan in real time een evenwicht worden bereikt tussen de opgewekte duurzame energie en de netbelasting.
Bijvoorbeeld: in een zonne-energiecentrale kan de PCS overtollige elektriciteit overdag bij voldoende zonlicht opslaan in batterijen, en deze vrijgeven tijdens de nacht of op bewolkte dagen. Zo wordt de stabiliteit en betrouwbaarheid van de zonnecentrale aanzienlijk verhoogd.
(2). Microgrids en off-gridsystemen
In microgrids of autonome off-gridsystemen fungeert de PCS als het centrale energievoorzieningsapparaat en garandeert hij een continue stroomvoorziening aan essentiële verbruikers.
Door flexibele sturing via de PCS kan een efficiënte en stabiele werking van het systeem worden gerealiseerd.
Bijvoorbeeld: op een eilandmicrogrid kan de PCS samenwerken met dieselgeneratoren, zonnepanelen en andere bronnen om de energieconfiguratie te optimaliseren, het dieselverbruik te verminderen en de operationele kosten te verlagen.
Door flexibele sturing via de PCS kan een efficiënte en stabiele werking van het systeem worden gerealiseerd.
Bijvoorbeeld: op een eilandmicrogrid kan de PCS samenwerken met dieselgeneratoren, zonnepanelen en andere bronnen om de energieconfiguratie te optimaliseren, het dieselverbruik te verminderen en de operationele kosten te verlagen.
(3). Netondersteunende diensten
PCS-systemen kunnen deelnemen aan de markt voor netondersteunende diensten, zoals frequentieregeling en piekbelastingbeheer.
Dankzij hun snelle respons en nauwkeurige besturing kunnen PCS-systemen de stabiliteit en betrouwbaarheid van het elektriciteitsnet versterken.
Bijvoorbeeld: bij netfrequentieregeling kan de PCS de laad- en ontlaadstroom snel aanpassen aan de veranderingen in netfrequentie, om zo de frequentie binnen de toegestane bandbreedte te houden.
Dankzij hun snelle respons en nauwkeurige besturing kunnen PCS-systemen de stabiliteit en betrouwbaarheid van het elektriciteitsnet versterken.
Bijvoorbeeld: bij netfrequentieregeling kan de PCS de laad- en ontlaadstroom snel aanpassen aan de veranderingen in netfrequentie, om zo de frequentie binnen de toegestane bandbreedte te houden.
(4). Gedistribueerde energieopslagsystemen
In gedistribueerde energieopslagtoepassingen maakt de PCS centrale aansturing en geoptimaliseerde planning van meerdere opslagunits mogelijk.
Via gecoördineerde regeling door de PCS kunnen zowel de systeemprestaties als het economische rendement worden verbeterd.
Bijvoorbeeld: in een commercieel gebouw met een gedistribueerd opslagnetwerk kan de PCS de laad- en ontlaadstrategie flexibel aanpassen op basis van de actuele stroomvraag en elektriciteitsprijzen. Zo worden pieken afgevlakt en daluren benut, wat leidt tot lagere energiekosten.
Via gecoördineerde regeling door de PCS kunnen zowel de systeemprestaties als het economische rendement worden verbeterd.
Bijvoorbeeld: in een commercieel gebouw met een gedistribueerd opslagnetwerk kan de PCS de laad- en ontlaadstrategie flexibel aanpassen op basis van de actuele stroomvraag en elektriciteitsprijzen. Zo worden pieken afgevlakt en daluren benut, wat leidt tot lagere energiekosten.

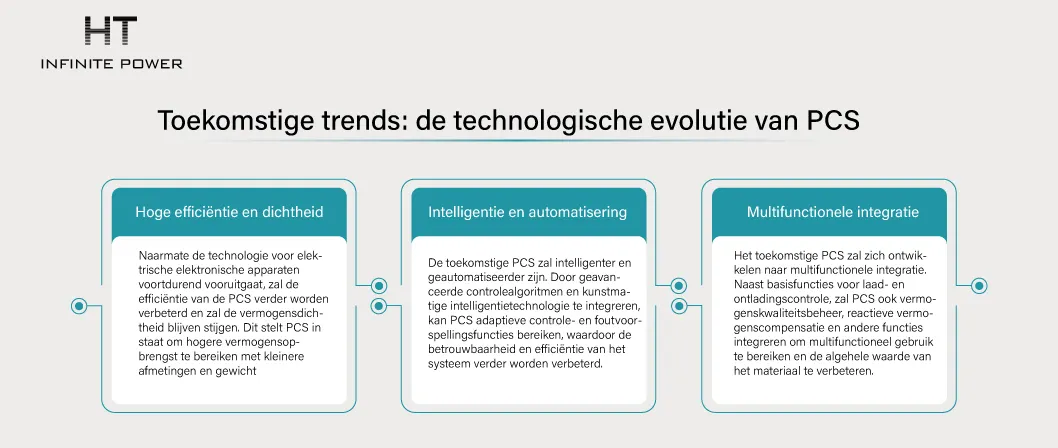

6. Toekomstige trends: technologische evolutie van PCS
(1). Hoge efficiëntie en hoge vermogensdichtheid
Met de voortdurende vooruitgang in de technologie van vermogenselektronica zal de efficiëntie van PCS verder toenemen, terwijl de vermogensdichtheid blijft stijgen.
Hierdoor kunnen PCS-systemen meer vermogen leveren binnen een compacter formaat en met een lager gewicht.
Hierdoor kunnen PCS-systemen meer vermogen leveren binnen een compacter formaat en met een lager gewicht.
(2). Intelligentie en automatisering
Toekomstige PCS-systemen zullen steeds intelligenter en meer geautomatiseerd worden.
Door geavanceerde regelalgoritmen en AI-technologieën te integreren, kunnen functies zoals adaptieve regeling en storingsvoorspelling worden gerealiseerd, wat de betrouwbaarheid en efficiëntie van het systeem verder verbetert.
Door geavanceerde regelalgoritmen en AI-technologieën te integreren, kunnen functies zoals adaptieve regeling en storingsvoorspelling worden gerealiseerd, wat de betrouwbaarheid en efficiëntie van het systeem verder verbetert.
(3). Multifunctionele integratie
PCS zal zich ontwikkelen richting multifunctionele integratie.
Naast basisfuncties zoals laad- en ontlaadbeheer, zullen toekomstige PCS-systemen ook functies bevatten zoals spanningskwaliteitbeheer, blindvermogencompensatie en meer.
Hierdoor kunnen meerdere functies worden gecombineerd in één apparaat, wat de totale waarde van het systeem vergroot.
Naast basisfuncties zoals laad- en ontlaadbeheer, zullen toekomstige PCS-systemen ook functies bevatten zoals spanningskwaliteitbeheer, blindvermogencompensatie en meer.
Hierdoor kunnen meerdere functies worden gecombineerd in één apparaat, wat de totale waarde van het systeem vergroot.
Conclusie: PCS opent de weg naar een nieuwe energie-toekomst
Met de voortdurende technologische vooruitgang en de verbreding van toepassingsscenario’s, staat PCS voor een veelbelovende toekomst.
In het toekomstige energiesysteem zal PCS een cruciale schakel vormen tussen hernieuwbare energiebronnen, het elektriciteitsnet en de eindgebruikers.
Het zal daarmee een robuuste ondersteuning bieden voor de duurzame ontwikkeling van de samenleving.
In het toekomstige energiesysteem zal PCS een cruciale schakel vormen tussen hernieuwbare energiebronnen, het elektriciteitsnet en de eindgebruikers.
Het zal daarmee een robuuste ondersteuning bieden voor de duurzame ontwikkeling van de samenleving.
