6 Características Clave del PCS de Almacenamiento de Energía que Debes Conocer
2025-04-30
En el contexto de la transformación estructural global de la energía, la tecnología de almacenamiento de energía, como una herramienta clave para resolver el desequilibrio entre la oferta y la demanda de energía y mejorar la eficiencia en el uso de la energía, está experimentando oportunidades de desarrollo sin precedentes. Como equipo central del sistema de almacenamiento de energía, el rendimiento del sistema de conversión de energía (PCS, Power Conversion System) afecta directamente la eficiencia operativa y la fiabilidad del sistema de almacenamiento de energía.
1. PCS: "Enrutador de Energía" del Sistema de Almacenamiento de Energía

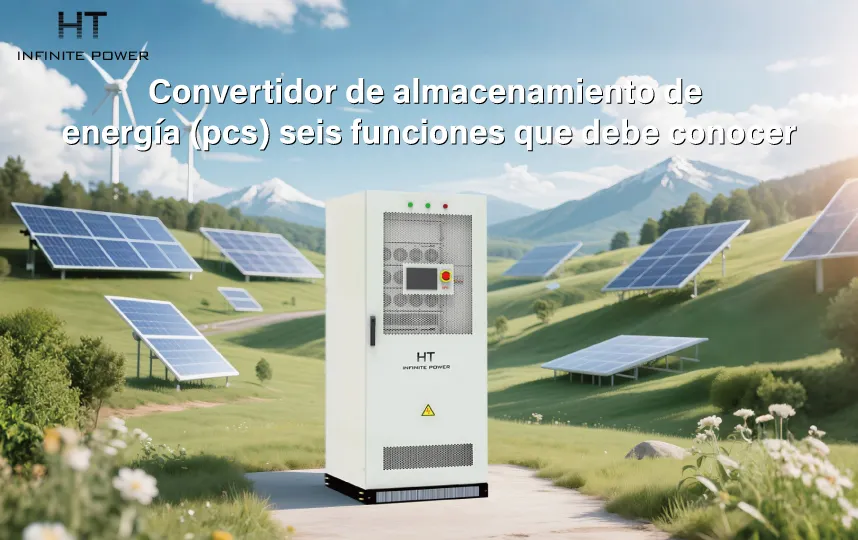

El convertidor de almacenamiento de energía (PCS) es un dispositivo clave que conecta las baterías de almacenamiento de energía con las redes eléctricas/cargas. Su función principal es realizar la conversión bidireccional y el control de la energía eléctrica. Controla con precisión el proceso de carga y descarga de la batería de acuerdo con los requisitos del sistema para garantizar el funcionamiento eficiente y estable del sistema de almacenamiento de energía. En los sistemas energéticos modernos, el rol del PCS es similar al de un "enrutador de energía", que puede asignar de manera flexible el flujo de energía eléctrica para satisfacer las necesidades energéticas en diferentes escenarios.

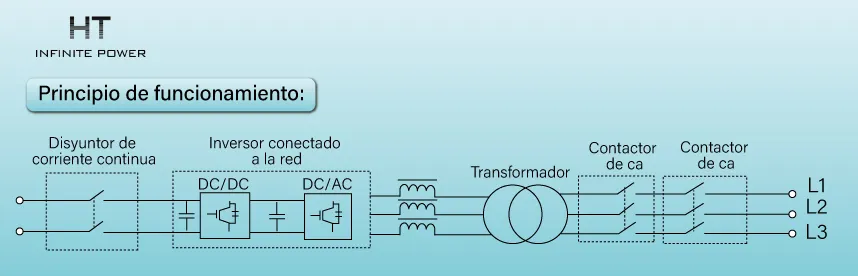

Principio de funcionamiento: El PCS se basa en el principio de un convertidor operativo de cuatro cuadrantes controlable en los lados de corriente alterna (CA) y corriente continua (CC), y logra el flujo bidireccional de energía eléctrica mediante la ejecución de una estrategia de control de potencia constante o corriente constante. En el lado de la red, el PCS carga o descarga de acuerdo con los requisitos de la red; en el lado de la batería, controla con precisión la corriente y el voltaje de carga y descarga de la batería para garantizar la seguridad y el funcionamiento eficiente de la batería. Por ejemplo, cuando la carga de la red es baja, el PCS puede almacenar energía eléctrica en la batería; cuando la carga es alta, el PCS puede liberar la energía eléctrica de la batería a la red para lograr una configuración energética óptima.
2. Arquitectura técnica: componentes principales del PCS
(1). Dispositivos electrónicos de potencia
Los dispositivos electrónicos de potencia son el núcleo del PCS, e incluyen principalmente tiristores (SCR), transistores bipolares de puerta aislada (IGBT), transistores de efecto de campo de semiconductores de óxido metálico (MOSFET), entre otros. Estos dispositivos logran una conversión y control eficientes de la energía eléctrica mediante el control del estado de conmutación de la corriente y el voltaje. En los últimos años, con la aplicación de materiales semiconductores de banda ancha (como el carburo de silicio y el nitruro de galio), el rendimiento de los dispositivos electrónicos de potencia ha mejorado continuamente, lo que incrementa aún más la eficiencia de conversión y la densidad de potencia del PCS.
(2). Circuito de control
El circuito de control es el "cerebro" del PCS, responsable de la adquisición de señales, el procesamiento y la ejecución del algoritmo de control. El módulo de adquisición de señales se encarga de recolectar señales clave como corriente, voltaje y temperatura; el módulo de procesamiento filtra y preprocesa las señales recolectadas; el módulo de algoritmo de control calcula señales de control precisas basadas en las señales procesadas para accionar la conmutación de los dispositivos electrónicos de potencia. Los algoritmos de control avanzados pueden lograr un control más preciso de carga y descarga, mejorando el rendimiento general del sistema.
(3). Componentes de conexión eléctrica
Los componentes de conexión eléctrica son una parte importante del PCS, e incluyen cables, enchufes, tomas de corriente y terminales de cableado. Estos componentes deben tener buena conductividad y un rendimiento de contacto confiable para garantizar una transmisión estable de la energía eléctrica. En aplicaciones prácticas, la calidad de los componentes de conexión eléctrica afecta directamente la fiabilidad operativa y la seguridad del PCS, por lo que su calidad debe ser estrictamente controlada.
3. Modo de funcionamiento: aplicación flexible del PCS
(1). Modo de conexión a la red
En el modo de conexión a la red, el PCS realiza una conversión bidireccional de energía entre los paquetes de baterías y la red eléctrica. Puede cargar la batería durante el período de baja carga de la red y liberar la energía de la batería a la red durante el período de máxima demanda para lograr el "arbitraje de picos y valles". Además, el PCS también puede realizar compensación de potencia activa y reactiva cuando la calidad de la energía es deficiente, mejorando la estabilidad de la red. Por ejemplo, cuando la tensión de la red fluctúa o la desviación de frecuencia es grande, el PCS puede ajustar la potencia de salida y estabilizar los parámetros de la red mediante una respuesta rápida.
(2). Modo fuera de la red
En el modo fuera de la red, el PCS está desconectado de la red principal, proporciona energía en corriente alterna (CA) a algunas cargas locales y asume de manera independiente la tarea de estabilizar el voltaje y la frecuencia. En este modo, el PCS se convierte en la fuente de energía central de un microgrid o sistema fuera de la red, asegurando el suministro continuo de energía a las cargas clave. Por ejemplo, en escenarios como áreas remotas o islas que no tienen acceso a la red principal, el PCS fuera de la red puede proporcionar un suministro de energía confiable a los residentes o empresas locales.
(3). Modo híbrido
El modo híbrido es un modo de operación avanzado del PCS, que puede cambiar de forma flexible entre los modos de conexión a la red y fuera de la red. En este modo, el PCS puede seleccionar automáticamente el modo de operación óptimo según las condiciones de la red y los requisitos del sistema para mejorar la fiabilidad y flexibilidad del sistema. Por ejemplo, durante una falla en la red o su mantenimiento, el PCS puede cambiar automáticamente al modo fuera de la red para garantizar el suministro de energía a las cargas locales; una vez que la red vuelva a la normalidad, puede cambiar sin problemas de nuevo al modo de conexión a la red.
4. Puntos de selección: coincidencia precisa del PCS
(1). Potencia y capacidad
La potencia y capacidad del PCS deben determinarse según la demanda real de carga en el microgrid, la capacidad de la energía generada de manera distribuida y la escala y los requisitos de aplicación del sistema de almacenamiento de energía. Al mismo tiempo, también es necesario seleccionar el tipo adecuado de convertidor en combinación con el nivel de voltaje del proyecto. Por ejemplo, para un pequeño sistema de almacenamiento de energía distribuido, se puede seleccionar un PCS de baja potencia y alta eficiencia; para una estación de energía de almacenamiento grande, se requiere un PCS de alta potencia y alta capacidad para satisfacer la demanda.
(2). Relación de transformador
La relación de transformador se determina por el rango de voltaje de la batería y debe coincidir con el voltaje del sistema de baterías de almacenamiento de energía. Una selección razonable de la relación de transformador puede mejorar la eficiencia de conversión del sistema y reducir las pérdidas de energía. En la selección práctica, la relación de transformador debe calcularse con precisión en función del voltaje nominal de la batería y el voltaje nominal del sistema para garantizar el funcionamiento estable del sistema.
(3). Fiabilidad
La fiabilidad es un requisito básico para los convertidores de almacenamiento de energía. Al seleccionar, se deben priorizar los productos PCS con un diseño de alta fiabilidad, como el diseño redundante y componentes de alta calidad, para asegurar el funcionamiento estable del sistema. Por ejemplo, un PCS con diseño de redundancia de doble fuente de alimentación puede cambiar automáticamente a otra fuente de alimentación cuando una falla, garantizando el funcionamiento continuo del equipo.
(4). Eficiencia
Un PCS eficiente puede reducir las pérdidas durante la conversión de energía y disminuir los costos operativos. Al seleccionar un modelo, debe prestarse atención al rendimiento de eficiencia del PCS bajo diferentes condiciones de trabajo y elegir productos de alta eficiencia. Por ejemplo, algunos PCS avanzados pueden lograr una eficiencia de conversión superior al 98% a plena carga, y también pueden mantener una alta eficiencia a carga ligera, reduciendo así eficazmente las pérdidas del sistema.
(5). Funciones de comunicación y monitoreo remoto
Los sistemas modernos de almacenamiento de energía generalmente necesitan contar con funciones de comunicación y monitoreo remoto para supervisar y controlar de manera remota el estado operativo del PCS en tiempo real. Al seleccionar, se deben priorizar los productos PCS que admitan protocolos de comunicación estándar (como Modbus, Profibus, etc.) y cuenten con funciones completas de monitoreo remoto. A través del monitoreo remoto, el personal de operación y mantenimiento puede obtener los datos operativos del equipo en tiempo real, detectar y manejar fallos de manera oportuna, y mejorar la eficiencia de la operación y el mantenimiento del sistema.
(6). Costo
Bajo la premisa de cumplir con los requisitos de rendimiento, se deben seleccionar productos PCS con una alta relación costo-beneficio en la medida de lo posible. Al seleccionar, se deben considerar de manera integral factores como el costo de compra del equipo, los costos de operación y mantenimiento, y el costo de reemplazo para elegir la solución con el costo de ciclo de vida más bajo. Por ejemplo, aunque el costo inicial de compra de productos PCS de alto rendimiento sea elevado, si tienen alta eficiencia operativa y buena fiabilidad, a largo plazo pueden generar menores costos de operación y mantenimiento y mayores beneficios económicos.

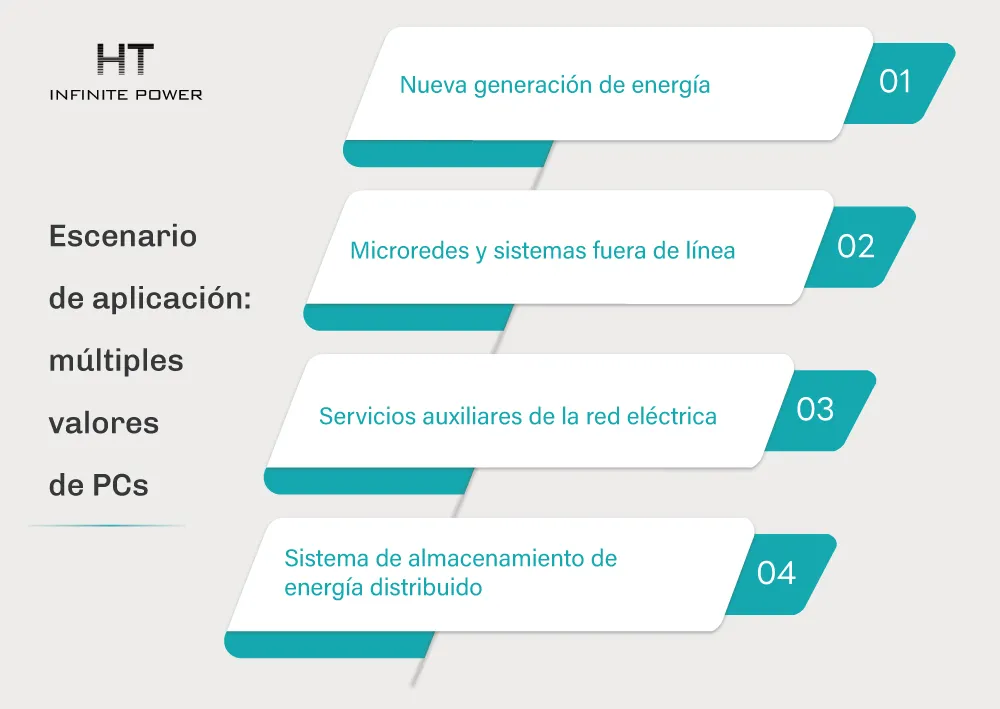

5. Escenarios de aplicación: múltiples valores del PCS
(1). Generación de energía a partir de fuentes renovables
En escenarios de generación de energía renovable como la fotovoltaica y la eólica, el PCS puede suavizar la volatilidad de estas fuentes y mejorar su capacidad de integración en la red. A través del control de carga y descarga del PCS, se puede lograr una correspondencia en tiempo real entre la generación de energía renovable y la demanda de la red. Por ejemplo, en una planta fotovoltaica, el PCS puede almacenar el exceso de electricidad en las baterías cuando hay abundante luz solar durante el día, y liberar esa electricidad por la noche o en días nublados, mejorando así la estabilidad y fiabilidad de la instalación fotovoltaica.
(2). Microredes y sistemas aislados
En sistemas de microred o fuera de la red, el PCS, como equipo central de suministro eléctrico, puede garantizar el suministro continuo de energía a las cargas críticas. Mediante el control flexible del PCS, se puede lograr una operación eficiente y estable del sistema. Por ejemplo, en una microred insular, el PCS puede trabajar en conjunto con generadores diésel, paneles solares y otros equipos para optimizar la configuración energética, reducir la dependencia del diésel y disminuir los costos operativos.
(3). Servicios auxiliares para la red
El PCS puede participar en el mercado de servicios auxiliares de la red, como la regulación de frecuencia y la gestión de picos. A través de su rápida respuesta y control preciso, el PCS contribuye a mejorar la estabilidad y la fiabilidad de la red. Por ejemplo, en servicios de regulación de frecuencia, el PCS puede ajustar rápidamente la potencia de carga y descarga según las variaciones de frecuencia de la red para estabilizarla.
(4). Sistemas de almacenamiento de energía distribuidos
En un sistema de almacenamiento de energía distribuido, el PCS permite el control centralizado y la programación optimizada de múltiples unidades de almacenamiento. Mediante el control coordinado del PCS, se puede mejorar el rendimiento general y los beneficios económicos del sistema. Por ejemplo, en un sistema de almacenamiento distribuido de un edificio comercial, el PCS puede ajustar de forma flexible la estrategia de carga y descarga de las unidades de almacenamiento según la carga eléctrica del edificio y las variaciones del precio de la electricidad, logrando así "aplanar los picos y llenar los valles", y reduciendo los costos energéticos.

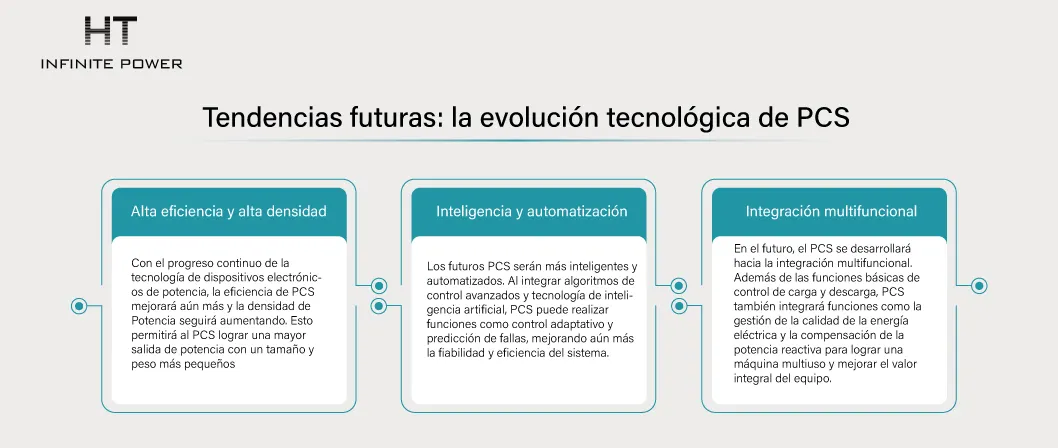

6. Tendencias futuras: evolución tecnológica del PCS
(1). Alta eficiencia y alta densidad
Con el avance continuo de la tecnología de dispositivos electrónicos de potencia, la eficiencia del PCS seguirá mejorando y su densidad de potencia aumentará constantemente. Esto permitirá que el PCS proporcione una mayor salida de potencia en un tamaño y peso más reducidos.
(2). Inteligencia y automatización
Los PCS del futuro serán más inteligentes y automatizados. Al integrar algoritmos de control avanzados y tecnologías de inteligencia artificial, el PCS podrá realizar funciones como control adaptativo y predicción de fallos, mejorando aún más la fiabilidad y eficiencia del sistema.
(3). Integración multifuncional
Los PCS evolucionarán hacia una integración multifuncional. Además de las funciones básicas de control de carga y descarga, también integrarán funciones como la gestión de la calidad de energía, la compensación de potencia reactiva, entre otras, logrando un uso multipropósito en un solo equipo y aumentando el valor integral del dispositivo.
Conclusión: el PCS abre el camino hacia un nuevo futuro energético
Con el avance constante de la tecnología y la expansión continua de los escenarios de aplicación, el PCS afrontará un futuro de desarrollo aún más amplio. En el sistema energético del mañana, el PCS será un eslabón clave que conecte las energías renovables, la red eléctrica y las cargas, proporcionando un soporte sólido para el desarrollo sostenible de la sociedad humana.
