6 Caractéristiques Clés du PCS de Stockage d'Énergie à Connaître
2025-04-30
Dans le contexte de la transformation structurelle mondiale du secteur énergétique, la technologie de stockage de l'énergie — en tant que solution clé pour pallier le déséquilibre entre l'offre et la demande d'énergie et améliorer l'efficacité de son utilisation — connaît aujourd’hui des opportunités de développement sans précédent. En tant qu'équipement central du système de stockage d'énergie, la performance du système de conversion de puissance (PCS, Power Conversion System) influence directement l'efficacité opérationnelle et la fiabilité de l'ensemble du dispositif.
1. Le PCS : le « routeur énergétique » du système de stockage
Le convertisseur de stockage d'énergie (PCS) est un dispositif essentiel reliant les batteries de stockage à un réseau électrique ou à une charge. Sa fonction principale consiste à assurer la conversion et le contrôle bidirectionnels de l’énergie électrique. Il régule précisément les processus de charge et de décharge des batteries en fonction des besoins du système, garantissant ainsi un fonctionnement efficace et stable. Dans les systèmes énergétiques modernes, le PCS joue un rôle comparable à celui d’un « routeur énergétique », capable de distribuer de manière flexible le flux d’électricité afin de répondre aux exigences énergétiques de divers scénarios.

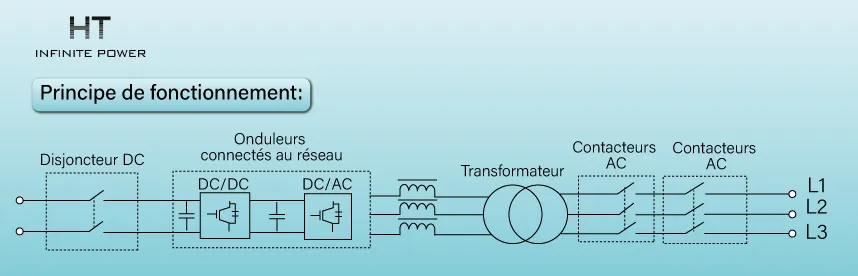

Principe de fonctionnement :
Le PCS repose sur le principe d’un convertisseur à fonctionnement quadripolaire contrôlable, côté courant alternatif (AC) et courant continu (DC). Il permet le flux bidirectionnel d'énergie électrique en appliquant une stratégie de contrôle en puissance constante ou en courant constant. Du côté du réseau, le PCS se charge ou se décharge en fonction des exigences du réseau ; du côté de la batterie, il contrôle avec précision le courant et la tension de charge/décharge afin d'assurer la sécurité et le rendement optimal de la batterie. Par exemple, lorsque la charge du réseau est faible, le PCS peut stocker l’énergie électrique dans la batterie ; lorsque la demande est élevée, il peut injecter l’énergie stockée dans le réseau, optimisant ainsi la configuration énergétique.
Le PCS repose sur le principe d’un convertisseur à fonctionnement quadripolaire contrôlable, côté courant alternatif (AC) et courant continu (DC). Il permet le flux bidirectionnel d'énergie électrique en appliquant une stratégie de contrôle en puissance constante ou en courant constant. Du côté du réseau, le PCS se charge ou se décharge en fonction des exigences du réseau ; du côté de la batterie, il contrôle avec précision le courant et la tension de charge/décharge afin d'assurer la sécurité et le rendement optimal de la batterie. Par exemple, lorsque la charge du réseau est faible, le PCS peut stocker l’énergie électrique dans la batterie ; lorsque la demande est élevée, il peut injecter l’énergie stockée dans le réseau, optimisant ainsi la configuration énergétique.
2. Architecture technique : composants clés du PCS
(1). Dispositifs électroniques de puissance
Les dispositifs électroniques de puissance sont au cœur du PCS, incluant principalement des thyristors (SCR), des transistors bipolaires à grille isolée (IGBT), des transistors à effet de champ à oxyde métallique (MOSFET), etc. Ces dispositifs réalisent la conversion et le contrôle efficaces de l’énergie électrique en contrôlant l’état de commutation du courant et de la tension. Ces dernières années, avec l'application des matériaux à large bande interdite (tels que le carbure de silicium et l’azote de gallium), la performance des dispositifs électroniques de puissance a été continuellement améliorée, augmentant ainsi l'efficacité de conversion et la densité de puissance du PCS.
(2). Circuit de contrôle
Le circuit de contrôle est le « cerveau » du PCS, chargé de l’acquisition des signaux, du traitement et de l'exécution des algorithmes de contrôle. Le module d’acquisition des signaux est responsable de la collecte des signaux clés tels que le courant, la tension et la température ; le module de traitement filtre et prétraite les signaux collectés ; le module de l’algorithme de contrôle calcule des signaux de contrôle précis basés sur les signaux traités pour piloter l’action de commutation des dispositifs électroniques de puissance. Les algorithmes de contrôle avancés permettent un contrôle plus précis de la charge et de la décharge, améliorant ainsi la performance globale du système.
(3). Composants de connexion électrique
Les composants de connexion électrique sont une partie importante du PCS, comprenant des câbles, des fiches et prises, et des bornes de câblage. Ces composants doivent posséder une bonne conductivité et des performances de contact fiables pour garantir une transmission stable de l’énergie électrique. En pratique, la qualité des composants de connexion électrique affecte directement la fiabilité opérationnelle et la sécurité du PCS, de sorte que leur qualité doit être strictement contrôlée.
3. Mode de fonctionnement : application flexible du PCS
(1). Mode connecté au réseau
En mode connecté au réseau, le PCS réalise la conversion bidirectionnelle de l’énergie entre les batteries et le réseau. Il peut charger la batterie pendant les périodes de faible charge du réseau et restituer la puissance de la batterie au réseau pendant les périodes de pointe pour réaliser un « arbitrage entre les pics et les creux ». De plus, le PCS peut également effectuer une compensation active et réactive de la puissance lorsque la qualité de l’électricité est médiocre, afin d’améliorer la stabilité du réseau. Par exemple, lorsque la tension du réseau fluctue ou que l'écart de fréquence est important, le PCS peut ajuster la puissance de sortie et stabiliser les paramètres du réseau grâce à une réponse rapide.
(2). Mode hors réseau
En mode hors réseau, le PCS est déconnecté du réseau principal, fournit de l'énergie alternative à certaines charges locales et prend en charge de manière autonome la tâche de stabilisation de la tension et de la fréquence. Dans ce mode, le PCS devient la source d'énergie principale d'un micro-réseau ou d’un système autonome, garantissant l'approvisionnement continu en énergie des charges essentielles. Par exemple, dans des scénarios tels que des zones reculées ou des îles qui ne peuvent pas accéder au réseau principal, le PCS hors réseau peut fournir une alimentation fiable aux résidents locaux ou aux entreprises.
(3). Mode hybride
Le mode hybride est un mode de fonctionnement avancé du PCS, qui permet de basculer de manière flexible entre les modes connecté au réseau et hors réseau. Dans ce mode, le PCS peut sélectionner automatiquement le mode de fonctionnement optimal en fonction des conditions du réseau et des exigences du système, afin d'améliorer la fiabilité et la flexibilité du système. Par exemple, lors d'une panne de réseau ou de travaux de maintenance, le PCS peut automatiquement passer en mode hors réseau pour garantir l'alimentation en énergie des charges locales ; une fois le réseau rétabli, il peut revenir sans couture au mode connecté au réseau.
4. Points de sélection : correspondance précise du PCS
(1). Puissance et capacité
La puissance et la capacité du PCS doivent être déterminées en fonction de la demande réelle de charge dans le micro-réseau, de la capacité de la production d'énergie distribuée et des exigences d'échelle et d'application du système de stockage d'énergie. Il est également nécessaire de sélectionner le type de convertisseur approprié en fonction du niveau de tension du projet. Par exemple, pour un petit système de stockage d'énergie distribué, un PCS à faible puissance et à haute efficacité peut être choisi ; pour une grande centrale de stockage d'énergie, un PCS à haute puissance et à grande capacité est requis pour répondre à la demande.
(2). Rapport de transformation
Le rapport de transformation est déterminé par la plage de tension de la batterie et doit être compatible avec la tension du système de batterie de stockage d’énergie. Un choix raisonnable du rapport de transformation peut améliorer l'efficacité de conversion du système et réduire les pertes d'énergie. Lors de la sélection, le rapport de transformation doit être calculé précisément en fonction de la tension nominale de la batterie et de la tension nominale du système pour garantir le fonctionnement stable du système.
(3). Fiabilité
La fiabilité est l'exigence de base pour les convertisseurs de stockage d’énergie. Lors de la sélection, il convient de privilégier les produits PCS ayant un design à haute fiabilité, tels qu’une conception redondante et des composants de haute qualité, afin d’assurer la stabilité du système. Par exemple, un PCS avec une conception de redondance de l'alimentation électrique peut automatiquement passer à une autre alimentation en cas de défaillance d'une alimentation pour garantir le fonctionnement continu de l'équipement.
(4). Efficacité
Un PCS efficace peut réduire les pertes lors de la conversion de l’énergie et réduire les coûts d'exploitation. Lors de la sélection d'un modèle, il est important de prêter attention à la performance d'efficacité du PCS dans différentes conditions de travail et de choisir des produits à haute efficacité. Par exemple, certains PCS avancés peuvent atteindre une efficacité de conversion supérieure à 98% à pleine charge et maintenir également une efficacité élevée à faible charge, réduisant ainsi efficacement les pertes du système.
(5). Fonctions de communication et de surveillance à distance
Les systèmes de stockage d’énergie modernes doivent généralement disposer de fonctions de communication et de surveillance à distance pour surveiller et contrôler à distance en temps réel l'état de fonctionnement du PCS. Lors de la sélection, il convient de privilégier les produits PCS qui supportent des protocoles de communication standard (tels que Modbus, Profibus, etc.) et qui disposent de fonctions complètes de surveillance à distance. Grâce à la surveillance à distance, le personnel d'exploitation et de maintenance peut obtenir les données de fonctionnement des équipements en temps réel, détecter et résoudre les pannes de manière rapide, améliorant ainsi l'efficacité de l’exploitation et de la maintenance du système.
(6). Coût
Dans le cadre de la satisfaction des exigences de performance, il convient de sélectionner autant que possible des produits PCS ayant un bon rapport coût-efficacité. Lors de la sélection, il faut prendre en compte de manière globale des facteurs tels que le coût d'achat de l'équipement, les coûts d’exploitation et de maintenance, ainsi que les coûts de remplacement, afin de choisir la solution offrant le coût total du cycle de vie le plus bas. Par exemple, bien que le coût d'achat initial des produits PCS haute performance soit élevé, si ces produits présentent une efficacité opérationnelle élevée et une bonne fiabilité, à long terme, ils peuvent engendrer des coûts d'exploitation et de maintenance plus faibles et offrir des bénéfices économiques plus élevés.

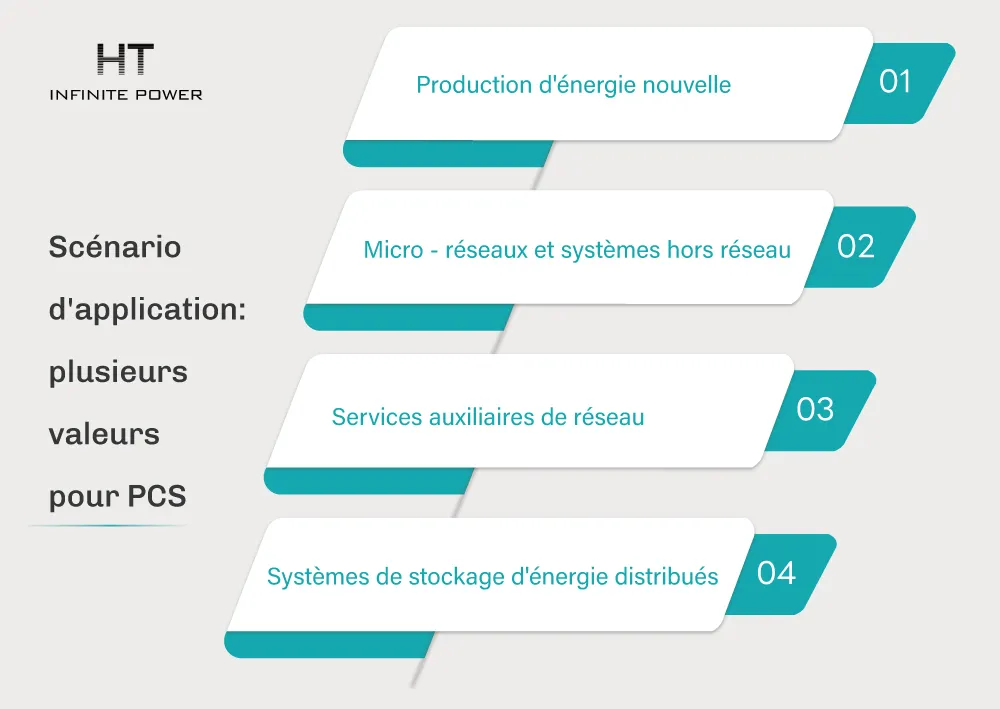

5. Scénarios d'application : les multiples valeurs du PCS
(1). Production d'énergie renouvelable
Dans les scénarios de production d’énergie renouvelable tels que le photovoltaïque et l'éolien, le PCS peut lisser la volatilité de l’énergie renouvelable et améliorer la capacité d'absorption de cette énergie. Grâce au contrôle de charge et de décharge du PCS, une correspondance en temps réel entre la production d'énergie renouvelable et la charge du réseau peut être réalisée. Par exemple, dans une centrale photovoltaïque, le PCS peut stocker l'excédent d'électricité dans la batterie lorsqu'il y a suffisamment de lumière solaire pendant la journée, et libérer l'électricité la nuit ou par temps nuageux, améliorant ainsi la stabilité et la fiabilité de la centrale photovoltaïque.
(2). Micro-réseau et système hors réseau
Dans un micro-réseau ou un système hors réseau, le PCS, en tant qu'équipement d'alimentation principal, peut garantir l'approvisionnement continu en énergie des charges essentielles. Grâce au contrôle flexible du PCS, une exploitation efficace et stable du micro-réseau ou du système hors réseau peut être réalisée. Par exemple, dans un micro-réseau insulaire, le PCS peut travailler avec des générateurs diesel, des panneaux solaires et d'autres équipements pour optimiser la configuration énergétique, réduire la dépendance aux générateurs diesel et diminuer les coûts d’exploitation.
(3). Services auxiliaires du réseau
Le PCS peut participer au marché des services auxiliaires du réseau, tels que la régulation de fréquence et la régulation de charge de pointe. Grâce à une réponse rapide et à un contrôle précis du PCS, la stabilité et la fiabilité du réseau peuvent être améliorées. Par exemple, dans le cadre du service de régulation de fréquence du réseau, le PCS peut ajuster rapidement la puissance de charge et de décharge en fonction des variations de la fréquence du réseau pour stabiliser celle-ci.
(4). Système de stockage d'énergie distribué
Dans un système de stockage d'énergie distribué, le PCS peut réaliser un contrôle centralisé et une planification optimisée de plusieurs unités de stockage d’énergie. Grâce au contrôle coordonné du PCS, la performance globale et les bénéfices économiques du système de stockage d'énergie distribué peuvent être améliorés. Par exemple, dans un système de stockage d'énergie distribué pour un bâtiment commercial, le PCS peut ajuster de manière flexible la stratégie de charge et de décharge de l'unité de stockage en fonction de la charge électrique du bâtiment et des fluctuations des prix de l'électricité, réalisant ainsi un « lissage des pics et des creux » et réduisant les coûts d'électricité.

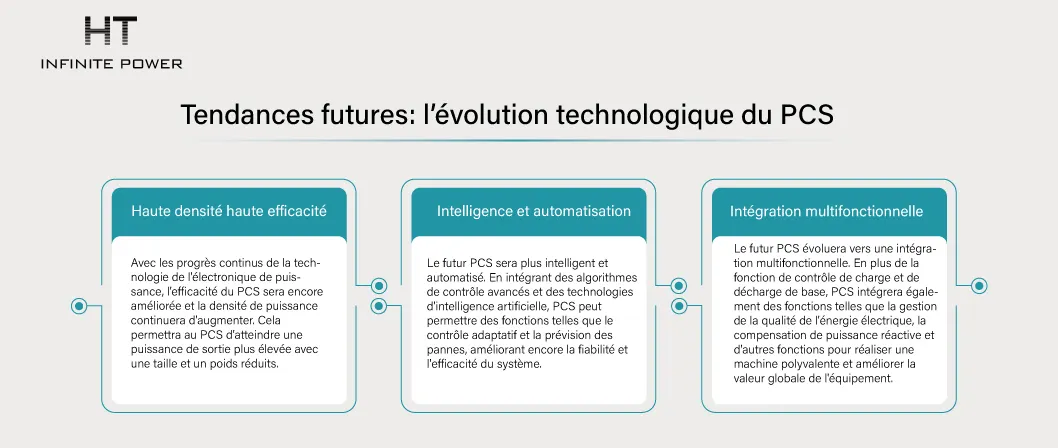

6. Tendances futures : évolution technologique du PCS
(1). Haute efficacité et haute densité
Avec les progrès continus de la technologie des dispositifs électroniques de puissance, l'efficacité des PCS sera encore améliorée et la densité de puissance continuera d'augmenter. Cela permettra aux PCS d'atteindre une puissance de sortie plus élevée avec une taille et un poids réduits.
(2). Intelligence et automatisation
Les PCS futurs seront plus intelligents et automatisés. En intégrant des algorithmes de contrôle avancés et des technologies d'intelligence artificielle, les PCS pourront réaliser des fonctions telles que le contrôle adaptatif et la prédiction des pannes, améliorant ainsi la fiabilité et l'efficacité du système.
(3). Intégration multifonctionnelle
Les PCS futurs se développeront dans la direction de l'intégration multifonctionnelle. En plus des fonctions de base de contrôle de charge et de décharge, les PCS intégreront également la gestion de la qualité de l'énergie, la compensation de puissance réactive et d'autres fonctions afin de réaliser une utilisation polyvalente d'une seule machine et d'améliorer la valeur globale de l'équipement.
Conclusion : Le PCS ouvre un avenir énergétique nouveau
Avec les progrès technologiques continus et l'expansion des scénarios d'application, le PCS connaîtra un avenir de développement plus large. Dans le futur système énergétique, le PCS deviendra un maillon clé reliant les énergies nouvelles, le réseau électrique et les charges, fournissant un soutien solide au développement durable de la société humaine.
