Qu'est-ce qu'un transformateur d'isolement ?
2025-01-17
Un transformateur d'isolement est un dispositif utilisé dans les systèmes électriques pour isoler l'alimentation d'entrée de l'alimentation de sortie afin de garantir un fonctionnement sûr et fiable. Les transformateurs d'isolement jouent un rôle important dans diverses applications industrielles et commerciales.
Dans cet article, nous introduirons en détail le rôle des transformateurs d'isolement, leurs principes de fonctionnement et leurs applications dans les systèmes de stockage d'énergie.
1. Fonctions des transformateurs d'isolement
(1). Isolation électrique : Les transformateurs d'isolement isolent complètement les circuits d'entrée et de sortie afin d'éviter tout contact direct entre les courants, prévenant ainsi efficacement les situations dangereuses telles que les courts-circuits et les chocs électriques.
(2). Blocage du courant continu : Étant donné que le circuit magnétique du transformateur est déconnecté, le courant continu ne peut pas être transmis à travers le transformateur d'isolement, ce qui permet au transformateur d'isolement de bloquer efficacement le composant en courant continu.
(3). Filtrage : Les transformateurs d'isolement peuvent filtrer les facteurs de perturbation tels que les harmoniques et les surtensions dans le réseau électrique, garantissant ainsi la stabilité et la fiabilité de la tension de sortie.
(4). Protection des équipements : Les transformateurs d'isolement peuvent protéger efficacement les équipements en aval contre les interférences des alimentations électriques en amont, telles que les surtensions et les tensions transitoires dans le réseau électrique.
2. Principe de fonctionnement du transformateur d'isolement
Le principe de fonctionnement du transformateur d'isolement repose sur le principe de l'induction électromagnétique. Lorsque le courant alternatif passe à travers l'enroulement primaire du transformateur d'isolement, un courant alternatif est généré dans l'enroulement, créant ainsi un champ magnétique. Ce champ magnétique induit une force électromotrice dans l'enroulement secondaire, générant ainsi une tension de sortie. Étant donné qu'il n'y a pas de contact direct entre les enroulements primaire et secondaire, l'alimentation d'entrée peut être complètement isolée de l'alimentation de sortie.
3. Application du transformateur d'isolement
Dans le système de conteneur de stockage d'énergie, le transformateur d'isolement joue un rôle essentiel. Il ne fournit pas seulement des fonctions d'isolement électrique et de conversion de tension, mais améliore également la fiabilité et la sécurité du système.
(1). Isolation électrique:
Isoler électriquement le système de stockage d'énergie du réseau électrique ou d'autres équipements pour prévenir le flux direct de courant et garantir la sécurité des opérateurs.
(2). Conversion de tension :
Selon les besoins du système de stockage d'énergie, la tension d'entrée est convertie en une tension de sortie appropriée pour répondre aux exigences de fonctionnement des différents équipements.
(3). Filtrage:
Réduire les fluctuations de tension et les interférences électromagnétiques, améliorer la qualité de l'alimentation et protéger les équipements sensibles contre les dommages.
(4). Fiabilité accrue:
Lorsqu'un système tombe en panne, le transformateur d'isolement peut jouer un rôle d'isolement et de protection pour empêcher la propagation de la panne.
Transformateur d'isolement 400V à 400V
Caractéristiques:
• Les tensions d'entrée et de sortie sont identiques, adaptées aux applications de correspondance de tension.
• Fournit une sortie de tension stable pour garantir un fonctionnement efficace du système de stockage d'énergie.
• Utilise des matériaux de haute qualité et une technologie avancée, offrant une grande fiabilité et durabilité.
Scénarios d'application:
• Distribution et conversion de puissance à l'intérieur des conteneurs de stockage d'énergie.
• Interfaces avec d'autres dispositifs, tels que les systèmes de gestion de batteries, les onduleurs, etc.

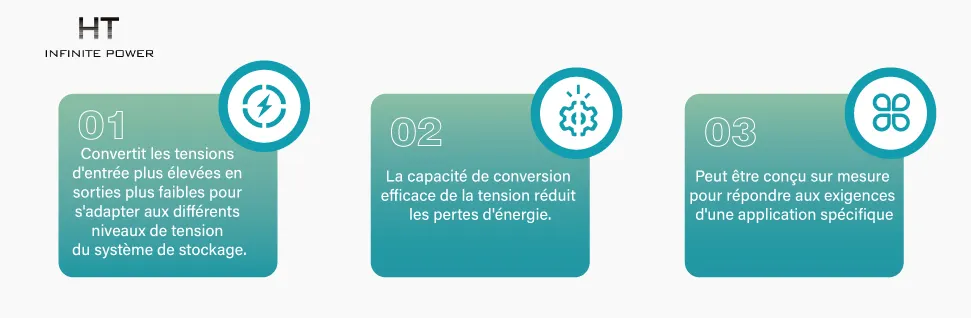

Transformateur d'isolement 690V à 400V
Caractéristiques :
• Convertit une tension d'entrée plus élevée en une tension de sortie plus faible pour s'adapter aux systèmes de stockage d'énergie de différents niveaux de tension.
• Capacité de conversion de tension efficace pour réduire les pertes d'énergie.
• Conception personnalisable selon les besoins spécifiques pour répondre aux exigences particulières des applications.

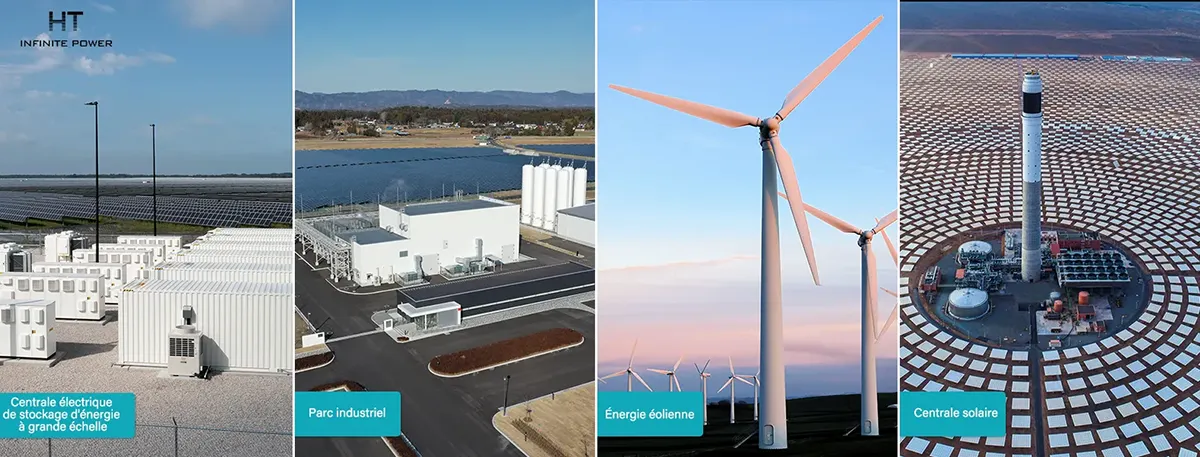

Scénarios d'application :
• Connecte le réseau électrique haute tension et les équipements de stockage d'énergie basse tension dans les grandes stations de stockage d'énergie ou les applications industrielles.
• Conversion de tension dans les systèmes d'énergie renouvelable tels que les parcs éoliens et les centrales solaires.
Transformateur d'isolement pour PCS de stockage d'énergie
PCS (Système de Conversion d'Énergie) :
Le PCS de stockage d'énergie est un composant clé du système de stockage d'énergie, utilisé pour contrôler la conversion et le stockage de l'énergie électrique.
Avantages des transformateurs d'isolement dédiés :
• Conçu pour les besoins spécifiques des PCS de stockage d'énergie, offrant une conversion de tension précise et une isolation électrique.
• Améliore l'efficacité et la stabilité du système et garantit un fonctionnement sûr du système de stockage d'énergie.
• Dispose de bonnes performances de dissipation thermique et est adapté à un fonctionnement continu à long terme.
Résumé
Les transformateurs d'isolement sont indispensables dans les conteneurs de stockage d'énergie. Ils offrent non seulement des fonctions d'isolement électrique et de conversion de tension, mais améliorent également la fiabilité et la sécurité du système.
Les transformateurs d'isolement 400V à 400V et 690V à 400V sont adaptés aux différents besoins de conversion de tension, tandis que les transformateurs d'isolement dédiés aux PCS de stockage d'énergie optimisent encore les performances des systèmes de stockage d'énergie.
Lors de la sélection d'un transformateur d'isolement, le modèle et les spécifications appropriés doivent être choisis en fonction du scénario d'application spécifique et des exigences techniques afin d'assurer un fonctionnement efficace et stable du système de stockage d'énergie.
5. Principe de fonctionnement du transformateur d'isolement
Le principe du transformateur d'isolement est le même que celui du transformateur ordinaire. Les deux utilisent le principe de l'induction électromagnétique.
Le transformateur d'isolement fait généralement référence à un transformateur 1:1. Étant donné que le secondaire n'est pas connecté à la terre, il n'y a pas de différence de potentiel entre n'importe quel fil secondaire et la terre, ce qui le rend sûr à utiliser. Il est souvent utilisé comme alimentation pour la maintenance.
Tous les transformateurs d'isolement ne sont pas des transformateurs 1:1. L'alimentation des transformateurs de commande et des équipements à tubes électroniques est également un transformateur d'isolement. Par exemple, les alimentations telles que les amplificateurs à tubes électroniques, les radios à tubes électroniques, les oscilloscopes et les transformateurs de commande de tours sont tous des transformateurs d'isolement. Par exemple, pour réparer en toute sécurité les téléviseurs couleur, des transformateurs d'isolement 1:1 sont souvent utilisés. Les transformateurs d'isolement sont utilisés plus fréquemment et sont également utilisés dans les climatiseurs.
Bien que les enroulements primaire et secondaire des transformateurs généraux aient également la fonction d'isoler les circuits, à haute fréquence, la capacitance entre les deux enroulements provoque encore des interférences électrostatiques entre les circuits des deux côtés. Pour éviter cette interférence, les enroulements primaire et secondaire du transformateur d'isolement sont généralement placés sur des noyaux différents afin de réduire la capacitance entre les deux ; il existe également des enroulements primaire et secondaire placés de manière concentrique, mais un blindage électrostatique est ajouté entre les enroulements pour obtenir une haute performance anti-interférence.
Le blindage électrostatique consiste à placer une feuille de cuivre ouverte ou du papier conducteur non magnétique entre les enroulements primaire et secondaire, appelée couche de blindage. La feuille de cuivre ou le papier conducteur non magnétique est relié à la coque par un fil. Parfois, pour obtenir un meilleur effet de blindage, une coque de blindage est également recouverte sur l'ensemble du transformateur. Les bornes de sortie de l'enroulement sont également blindées pour empêcher d'autres interférences électromagnétiques externes. De cette manière, les enroulements primaire et secondaire sont principalement couplés magnétiquement, et la capacitance équivalente distribuée entre eux peut être inférieure à 0,01pF, réduisant ainsi considérablement le courant capacitif entre les enroulements primaire et secondaire et supprimant efficacement les diverses interférences provenant de l'alimentation et d'autres circuits.
