O que é um transformador de isolamento?
2025-01-17
An isolation transformer is a device used in electrical systems to isolate the input power from the output power to ensure safe and reliable operation. Isolation transformers play an important role in a variety of industrial and commercial applications.
In this article, we will introduce in detail the role of isolation transformers, their working principles, and their applications in energy storage systems.
1. Funções dos Transformadores de Isolamento
(1). Isolamento Elétrico: Os transformadores de isolamento isolam completamente os circuitos de entrada e saída para evitar o contato direto entre as correntes, prevenindo assim eficazmente situações perigosas, como curtos-circuitos e choques elétricos.
(2). Bloqueio de DC: Como o circuito magnético do transformador está desconectado, a corrente contínua não pode ser transmitida através do transformador de isolamento, portanto, o transformador de isolamento pode bloquear eficazmente o componente de DC.
(3). Filtragem: Os transformadores de isolamento podem filtrar fatores de interferência, como harmônicos e sobretensões na rede elétrica, garantindo assim a estabilidade e confiabilidade da tensão de saída.
(4). Proteção de Equipamentos: Os transformadores de isolamento podem proteger eficazmente os equipamentos a jusante de interferências provenientes das fontes de alimentação a montante, como sobretensões e tensões transitórias na rede elétrica.
2. Princípio de Funcionamento do Transformador de Isolamento
O princípio de funcionamento do transformador de isolamento é baseado no princípio da indução eletromagnética. Quando a corrente alternada passa pelo enrolamento primário do transformador de isolamento, uma corrente alternada é gerada no enrolamento, gerando assim um campo magnético. Esse campo magnético induz uma força eletromotriz no enrolamento secundário, gerando uma tensão de saída. Como não há contato direto entre os enrolamentos primário e secundário, a fonte de alimentação de entrada pode ser completamente isolada da fonte de alimentação de saída.
3. Aplicação do Transformador de Isolamento
No sistema de contêiner de armazenamento de energia, o transformador de isolamento desempenha um papel vital. Ele não só fornece funções de isolamento elétrico e conversão de tensão, mas também aumenta a confiabilidade e segurança do sistema.
(1). Isolamento Elétrico:
Isolar eletricamente o sistema de armazenamento de energia da rede elétrica ou de outros equipamentos para evitar o fluxo de corrente direta e garantir a segurança dos operadores.
(2). Conversão de Tensão:
De acordo com as necessidades do sistema de armazenamento de energia, a tensão de entrada é convertida em uma tensão de saída adequada para atender aos requisitos de funcionamento de diversos equipamentos.
(3). Filtragem:
Reduzir flutuações de tensão e interferências eletromagnéticas, melhorar a qualidade da energia e proteger equipamentos sensíveis contra danos.
(4). Maior Confiabilidade:
Quando um sistema falha, o transformador de isolamento pode desempenhar um papel de isolamento e proteção para evitar a propagação da falha.
Transformador de Isolamento 400V para 400V
Características:
• As tensões de entrada e saída são as mesmas, adequado para ocasiões de correspondência de tensão.
• Fornece uma saída de tensão estável para garantir o funcionamento eficiente do sistema de armazenamento de energia.
• Adota materiais de alta qualidade e tecnologia avançada, com alta confiabilidade e durabilidade.
Cenários de Aplicação:
• Distribuição de energia e conversão dentro de contêineres de armazenamento de energia.
• Interfaces com outros dispositivos, como sistemas de gerenciamento de baterias, inversores, etc.
Transformador de Isolamento 690V para 400V
Features:

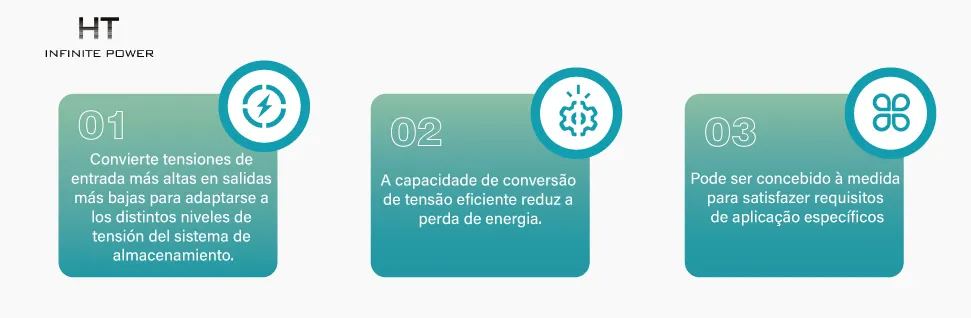

• Converte a tensão de entrada mais alta para uma tensão de saída mais baixa para se adaptar a sistemas de armazenamento de energia de diferentes níveis de tensão.
• Capacidade eficiente de conversão de tensão para reduzir a perda de energia.
• Design personalizável de acordo com necessidades específicas para atender aos requisitos de aplicação específicos.
Cenários de Aplicação:

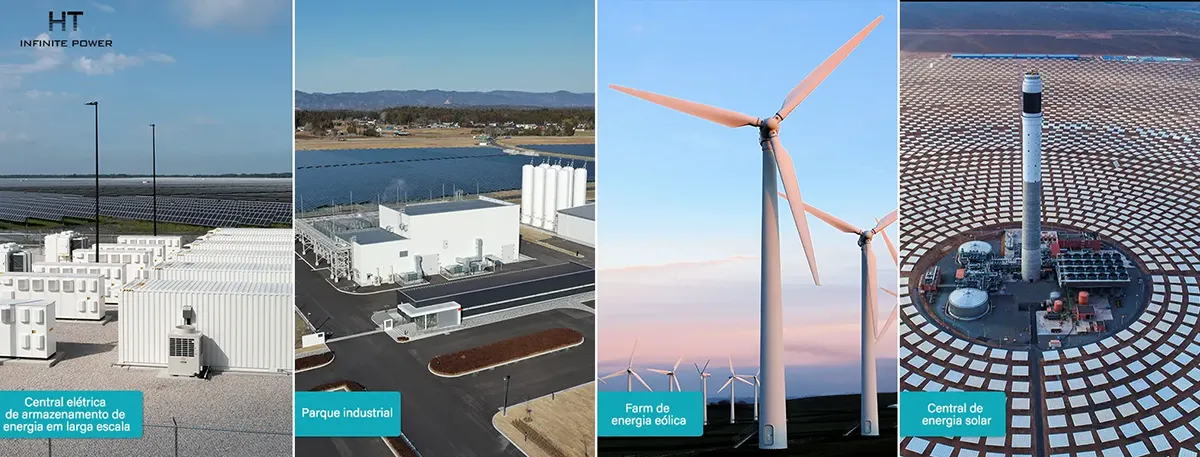

• Conectar a rede elétrica de alta tensão e equipamentos de armazenamento de energia de baixa tensão em grandes estações de armazenamento de energia ou aplicações industriais.
• Conversão de tensão em sistemas de energia renovável, como parques eólicos e estações de energia solar.
Transformador de Isolamento para PCS de Armazenamento de Energia
PCS (Sistema de Conversão de Energia):
O PCS de armazenamento de energia é um componente-chave no sistema de armazenamento de energia, utilizado para controlar a conversão e o armazenamento da energia elétrica.
Vantagens dos transformadores de isolamento dedicados:
• Projetado para as necessidades especiais do PCS de armazenamento de energia, oferecendo conversão precisa de tensão e isolamento elétrico.
• Melhora a eficiência e estabilidade do sistema, garantindo a operação segura do sistema de armazenamento de energia.
• Apresenta bom desempenho de dissipação de calor e é adequado para operação contínua a longo prazo.
Resumo
Os transformadores de isolamento são indispensáveis em contêineres de armazenamento de energia. Eles não apenas fornecem funções de isolamento elétrico e conversão de tensão, mas também aumentam a confiabilidade e segurança do sistema.
Transformadores de isolamento 400V para 400V e 690V para 400V são adequados para diferentes requisitos de conversão de tensão, enquanto transformadores de isolamento dedicados para PCS de armazenamento de energia otimizam ainda mais o desempenho dos sistemas de armazenamento de energia.
Ao selecionar um transformador de isolamento, o modelo e as especificações apropriadas devem ser escolhidos de acordo com o cenário de aplicação específico e os requisitos técnicos para garantir a operação eficiente e estável do sistema de armazenamento de energia.
5. Princípio de Funcionamento do Transformador de Isolamento
O princípio do transformador de isolamento é o mesmo do transformador comum. Ambos utilizam o princípio da indução eletromagnética.
O transformador de isolamento geralmente se refere a um transformador 1:1, pois o secundário não está conectado à terra. Não há diferença de potencial entre qualquer fio do secundário e a terra, o que torna seu uso seguro. Ele é frequentemente utilizado como uma fonte de alimentação para manutenção.
Nem todos os transformadores de isolamento são transformadores 1:1. A fonte de alimentação de transformadores de controle e equipamentos de tubos eletrônicos também é um transformador de isolamento. Por exemplo, fontes de alimentação de amplificadores de tubo eletrônico, rádios de tubo eletrônico, osciloscópios e transformadores de controle de tornos são todos transformadores de isolamento. Por exemplo, para reparar com segurança televisores coloridos, transformadores de isolamento 1:1 são frequentemente usados. Transformadores de isolamento são utilizados com mais frequência e também em aparelhos de ar-condicionado.
Embora os enrolamentos primário e secundário de transformadores comuns também tenham a função de isolar os circuitos, em altas frequências, a capacitância entre os dois enrolamentos ainda causará interferência eletrostática entre os circuitos de ambos os lados. Para evitar essa interferência, os enrolamentos primário e secundário do transformador de isolamento são geralmente colocados em núcleos diferentes para reduzir a capacitância entre os dois; também há enrolamentos primário e secundário dispostos de forma concêntrica, mas uma camada de blindagem eletrostática é adicionada entre os enrolamentos para obter um alto desempenho contra interferências.
A blindagem eletrostática é uma folha de cobre aberta ou papel condutor não magnético colocada entre os enrolamentos primário e secundário, chamada de camada de blindagem. A folha de cobre ou papel condutor não magnético é conectada ao invólucro com um fio. Às vezes, para alcançar um melhor efeito de blindagem, um invólucro de blindagem também é colocado sobre todo o transformador. Os terminais de saída do enrolamento também são blindados para prevenir interferências eletromagnéticas externas. Dessa forma, os enrolamentos primário e secundário são principalmente acoplados magneticamente, e a capacitância distribuída equivalente entre eles pode ser inferior a 0,01 pF, reduzindo assim consideravelmente a corrente capacitiva entre os enrolamentos primário e secundário e suprimindo efetivamente várias interferências provenientes da fonte de alimentação e de outros circuitos.
