¿Qué es un transformador de aislamiento?
2025-01-17
Un transformador de aislamiento es un dispositivo utilizado en sistemas eléctricos para aislar la energía de entrada de la energía de salida, asegurando un funcionamiento seguro y confiable. Los transformadores de aislamiento juegan un papel importante en una variedad de aplicaciones industriales y comerciales.
En este artículo, presentaremos en detalle el papel de los transformadores de aislamiento, sus principios de funcionamiento y sus aplicaciones en sistemas de almacenamiento de energía.
1. Funciones de los transformadores de aislamiento
(1). Aislamiento eléctrico: Los transformadores de aislamiento aíslan completamente los circuitos de entrada y salida para evitar el contacto directo entre las corrientes, lo que previene eficazmente situaciones peligrosas como cortocircuitos y descargas eléctricas.
(2). Bloqueo de corriente continua (CC): Dado que el circuito magnético del transformador está desconectado, la corriente continua no puede transmitirse a través del transformador de aislamiento, lo que permite bloquear eficazmente el componente de corriente continua.
(3). Filtrado: Los transformadores de aislamiento pueden filtrar factores de interferencia como armónicos y voltajes de sobretensión en la red eléctrica, asegurando así la estabilidad y fiabilidad del voltaje de salida.
(4). Protección de equipos: Los transformadores de aislamiento protegen eficazmente los equipos aguas abajo de interferencias provenientes de fuentes de energía aguas arriba, como sobretensiones y voltajes transitorios en la red eléctrica.
2. Principio de funcionamiento del transformador de aislamiento
El principio de funcionamiento del transformador de aislamiento se basa en el principio de la inducción electromagnética. Cuando la corriente alterna pasa por el devanado primario del transformador de aislamiento, se genera una corriente alterna en el devanado, lo que genera un campo magnético. Este campo magnético inducirá una fuerza electromotriz en el devanado secundario, generando así un voltaje de salida. Dado que no hay contacto directo entre los devanados primario y secundario, la fuente de alimentación de entrada puede estar completamente aislada de la fuente de alimentación de salida.
3. Aplicación del transformador de aislamiento
En el sistema de contenedor de almacenamiento de energía, el transformador de aislamiento juega un papel fundamental. No solo proporciona funciones de aislamiento eléctrico y conversión de voltaje, sino que también mejora la fiabilidad y seguridad del sistema.
(1). Aislamiento eléctrico:
Aislar eléctricamente el sistema de almacenamiento de energía de la red eléctrica o de otros equipos para prevenir el flujo directo de corriente y garantizar la seguridad de los operadores.
(2). Conversión de voltaje:
Según las necesidades del sistema de almacenamiento de energía, el voltaje de entrada se convierte en un voltaje de salida adecuado para satisfacer los requisitos de funcionamiento de diversos equipos.
(3). Filtrado:
Reducir las fluctuaciones de voltaje y la interferencia electromagnética, mejorar la calidad de la energía y proteger los equipos sensibles de daños.
(4). Mayor fiabilidad:
Cuando un sistema falla, el transformador de aislamiento puede desempeñar un papel de aislamiento y protección para evitar la propagación de la falla.
Transformador de aislamiento 400V a 400V
Características:
• El voltaje de entrada y salida es el mismo, adecuado para situaciones de coincidencia de voltaje.
• Proporciona una salida de voltaje estable para garantizar el funcionamiento eficiente del sistema de almacenamiento de energía.
• Utiliza materiales de alta calidad y tecnología avanzada, con alta fiabilidad y durabilidad.
Escenarios de aplicación:
• Distribución de energía y conversión dentro de los contenedores de almacenamiento de energía.
• Interfaces con otros dispositivos, como sistemas de gestión de baterías, inversores, etc.
Transformador de aislamiento 690V a 400V

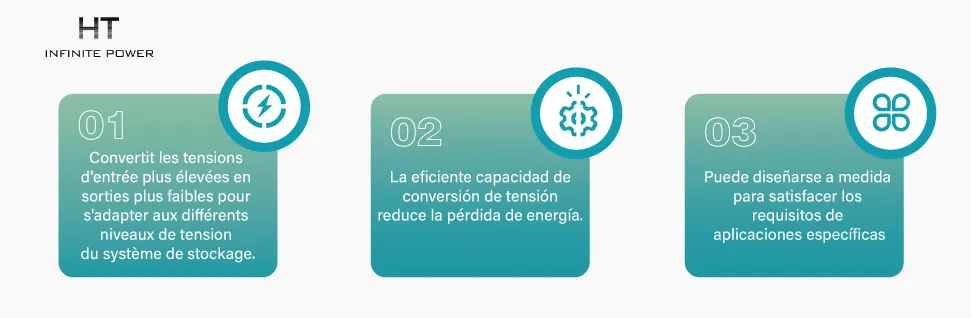

Features:
• Convierte un voltaje de entrada más alto a un voltaje de salida más bajo para adaptarse a sistemas de almacenamiento de energía de diferentes niveles de voltaje.
• Capacidad de conversión de voltaje eficiente para reducir la pérdida de energía.
• Diseño personalizable según necesidades específicas para cumplir con los requisitos de aplicaciones particulares.

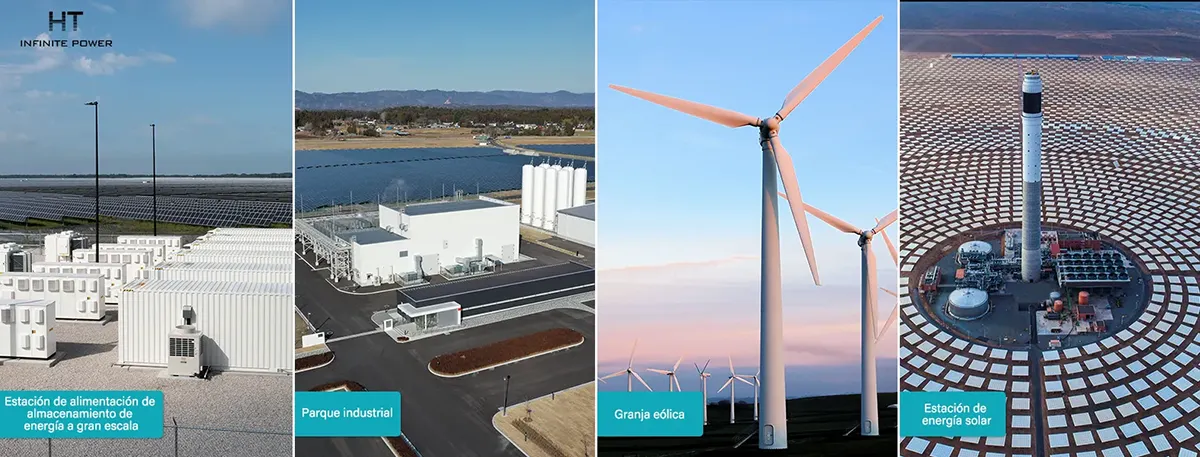

Escenarios de aplicación:
• Conectar la red eléctrica de alta tensión y el equipo de almacenamiento de energía de baja tensión en grandes estaciones de almacenamiento de energía o aplicaciones industriales.
• Conversión de voltaje en sistemas de energía renovable, como parques eólicos y estaciones de energía solar.
Transformador de aislamiento para PCS de almacenamiento de energía
PCS (Sistema de Conversión de Energía):
El PCS de almacenamiento de energía es un componente clave en el sistema de almacenamiento de energía, utilizado para controlar la conversión y el almacenamiento de energía eléctrica.
Ventajas de los transformadores de aislamiento dedicados:
• Diseñados para las necesidades especiales del PCS de almacenamiento de energía, proporcionando conversión de voltaje precisa y aislamiento eléctrico.
• Mejoran la eficiencia y estabilidad del sistema, y garantizan el funcionamiento seguro del sistema de almacenamiento de energía.
• Tienen un buen rendimiento en disipación de calor y son adecuados para operación continua a largo plazo.
Resumen
Los transformadores de aislamiento son indispensables en los contenedores de almacenamiento de energía. No solo proporcionan funciones de aislamiento eléctrico y conversión de voltaje, sino que también mejoran la fiabilidad y seguridad del sistema.
Los transformadores de aislamiento 400V a 400V y 690V a 400V son adecuados para diferentes requisitos de conversión de voltaje, mientras que los transformadores de aislamiento dedicados para PCS de almacenamiento de energía optimizan aún más el rendimiento de los sistemas de almacenamiento de energía.
Al seleccionar un transformador de aislamiento, se debe elegir el modelo y las especificaciones apropiadas según el escenario de aplicación específico y los requisitos técnicos para garantizar un funcionamiento eficiente y estable del sistema de almacenamiento de energía.
5. Principio de funcionamiento del transformador de aislamiento
El principio del transformador de aislamiento es el mismo que el del transformador común. Ambos utilizan el principio de la inducción electromagnética.
El transformador de aislamiento generalmente se refiere a un transformador 1:1. Debido a que el secundario no está conectado a tierra, no hay diferencia de potencial entre cualquier cable secundario y la tierra. Es seguro de usar y se utiliza comúnmente como fuente de alimentación de mantenimiento.
No todos los transformadores de aislamiento son transformadores 1:1. La fuente de alimentación de los transformadores de control y los equipos de tubos electrónicos también es un transformador de aislamiento. Por ejemplo, las fuentes de alimentación de amplificadores de tubos electrónicos, radios de tubos electrónicos, osciloscopios y transformadores de control de tornos son transformadores de aislamiento. Por ejemplo, para reparar de manera segura los televisores a color, a menudo se utilizan transformadores de aislamiento 1:1. Los transformadores de aislamiento son más frecuentes y también se utilizan en acondicionadores de aire.
Aunque los devanados primario y secundario de los transformadores generales también tienen la función de aislar circuitos, a altas frecuencias, la capacitancia entre los dos devanados aún causará interferencia electrostática entre los circuitos en ambos lados. Para evitar esta interferencia, los devanados primario y secundario del transformador de aislamiento generalmente se colocan en núcleos diferentes para reducir la capacitancia entre los dos; también hay devanados primario y secundario que se colocan de manera concéntrica, pero se agrega una pantalla electrostática entre los devanados para obtener un alto rendimiento anti-interferencias.
El apantallamiento electrostático consiste en colocar una hoja de cobre abierta o papel conductor no magnético entre los devanados primario y secundario, lo que se llama una capa de apantallamiento. La hoja de cobre o el papel conductor no magnético se conecta a la carcasa mediante un cable. A veces, para lograr un mejor efecto de apantallamiento, también se cubre una carcasa de apantallamiento sobre todo el transformador. Los terminales de salida del devanado también están apantallados para evitar otras interferencias electromagnéticas externas. De este modo, los devanados primario y secundario están principalmente acoplados magnéticamente, y la capacitancia distribuida equivalente entre ellos puede ser inferior a 0,01 pF, lo que reduce en gran medida la corriente capacitiva entre los devanados primario y secundario y suprime eficazmente diversas interferencias provenientes de la fuente de alimentación y otros circuitos.
