Las principales funciones del sistema de gestión de baterías LiFePO4
2025-01-22
La batería de fosfato de hierro de litio (LFP) es un nuevo tipo de batería de iones de litio con alta densidad de energía, larga vida útil de ciclos, alta seguridad y estabilidad. Se utiliza ampliamente en vehículos eléctricos, sistemas de almacenamiento de energía y paquetes de baterías.
Para gestionar y controlar eficazmente las baterías de fosfato de hierro de litio y mejorar su vida útil y rendimiento, es necesario establecer un sistema completo de gestión de baterías lifepo4 (BMS).
El sistema de gestión de baterías lifepo4 (BMS) es el componente central del sistema de batería de fosfato de hierro de litio. Sus principales funciones incluyen la supervisión y el control en tiempo real del voltaje, la temperatura, la corriente y otros parámetros de las celdas de la batería, así como el control de la carga, descarga, protección y otras operaciones.
Composición del sistema de gestión de baterías lifepo4

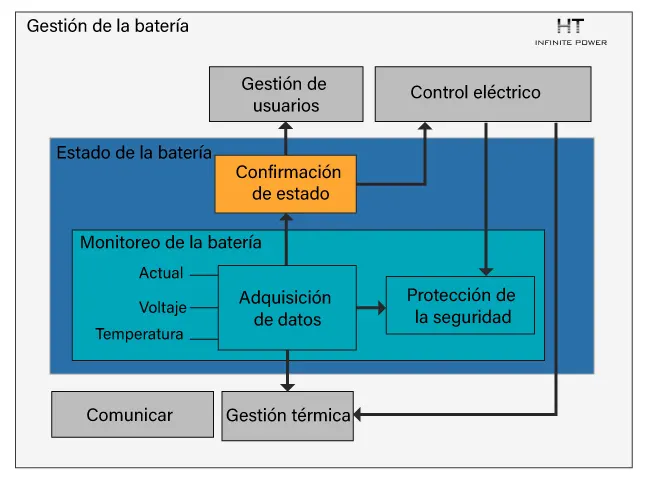

Arquitectura de Hardware
El sistema de gestión de baterías lifepo4 está compuesto por hardware y software. La parte de hardware incluye sensores, módulos de batería, módulos de comunicación y controladores.
Los sensores se utilizan para monitorear el voltaje, la corriente, la temperatura y los parámetros SOC de la batería.
Los módulos de batería se utilizan para almacenar los datos de la batería y controlar el estado de la batería.
Los módulos de comunicación se utilizan para comunicarse con dispositivos externos.
Los controladores se utilizan para controlar el proceso de carga y descarga de la batería.
Arquitectura de Software
El software del sistema de gestión de baterías lifepo4 incluye un módulo de adquisición y análisis de datos, un módulo de estrategia de control y un módulo de manejo de fallas.
El módulo de adquisición y análisis de datos es responsable de leer los datos de la batería desde los sensores, procesarlos y analizarlos para obtener información sobre el estado de la batería.
El módulo de estrategia de control es responsable de formular estrategias adecuadas de carga y descarga según el estado de la batería para extender la vida útil de la batería y mejorar su rendimiento.
El módulo de manejo de fallas es responsable de monitorear las fallas de la batería y tomar medidas oportunas cuando ocurran fallas para evitar daños a la batería o accidentes de seguridad.
Adquisición y procesamiento de datos
Los datos recolectados por los sensores del sistema de gestión de baterías lifepo4 deben convertirse a formato digital a través de un convertidor analógico-digital (ADC) y almacenarse en el módulo de batería a través de un controlador.
Al mismo tiempo, los datos también deben ser procesados y analizados para obtener información sobre el estado de la batería.
Los métodos comunes de procesamiento y análisis incluyen filtrado, calibración, estimación de SOC y estimación del estado de salud.
La función básica del sistema de gestión de baterías lifepo4
(1). Monitorear el estado de funcionamiento de cada celda
Como detectar el voltaje, la corriente de carga y descarga, y la temperatura ambiente del paquete de baterías de cada celda individual;
(2). Proteger la batería
Para evitar el acortamiento de la vida útil de la batería y daños a la batería bajo condiciones extremas.
Aunque las baterías de fosfato de hierro de litio siguen siendo seguras en condiciones de abuso como cortocircuitos, sobrecarga, extrusión y perforación con aguja, esto tendrá un gran impacto en la vida útil del ciclo de la batería.
El proceso de fabricación de las baterías de fosfato de hierro de litio es relativamente complejo, y la diferencia de consistencia entre las celdas individuales es mayor que la de las baterías de plomo-ácido selladas con válvula regulada, lo que provoca que el voltaje de celdas individuales en el paquete de baterías aumente rápidamente en la última etapa de carga. Como resultado, la vida útil del paquete de baterías de fosfato de hierro de litio se acorta o se daña.
Para evitar el fenómeno mencionado anteriormente, es necesario contar con un sistema de gestión de baterías lifepo4 para garantizar la seguridad y la fiabilidad de la batería.

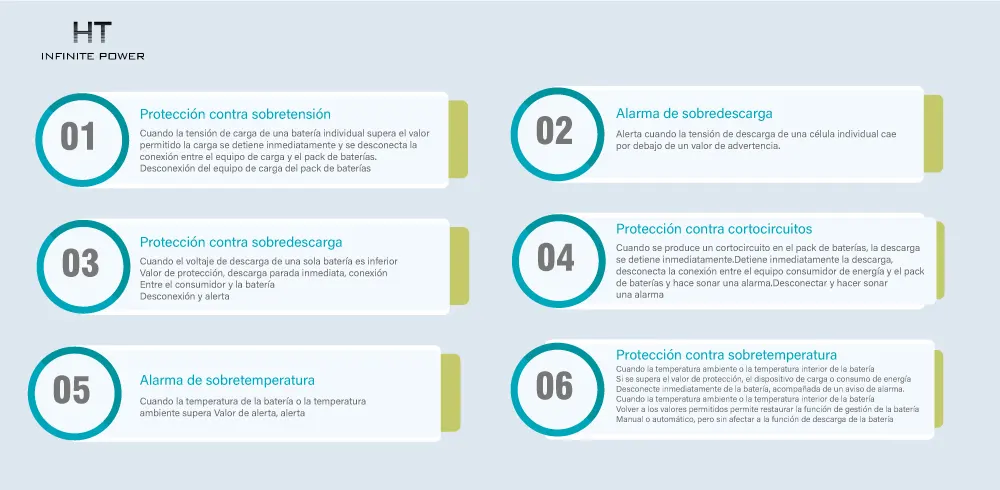

Funciones principales del sistema de gestión de baterías lifepo4
(1).Protección contra sobretensión
Cuando el voltaje de carga de una batería individual supera el valor permitido, se detiene inmediatamente la carga y se desconecta la conexión entre el dispositivo de carga y el paquete de baterías.
(2).Alarma de sobredescarga
Cuando el voltaje de descarga de una batería individual es inferior al valor de advertencia, se emite una alarma.
(3).Protección contra sobredescarga
Cuando el voltaje de descarga de una batería individual es inferior al valor de protección, se detiene inmediatamente la descarga, se desconecta la conexión entre el dispositivo consumidor de energía y el paquete de baterías, y se emite una alarma.
(4).Alarma de sobrecorriente
Cuando la corriente de entrada o salida del paquete de baterías supera el valor de advertencia, se emite una alarma.
(5).Protección contra cortocircuito
Cuando ocurre un cortocircuito en el paquete de baterías, se detiene inmediatamente la descarga, se desconecta la conexión entre el dispositivo consumidor de energía y el paquete de baterías, y se emite una alarma.
(6).Alarma de sobretemperatura
Cuando la temperatura de la batería o la temperatura ambiente supera el valor de advertencia, se emite una alarma.
(7).Protección contra sobretemperatura
Cuando la temperatura ambiente o la temperatura interna del paquete de baterías excede el valor de protección, el equipo de carga o el equipo consumidor de energía se desconectará inmediatamente del paquete de baterías, acompañado de una señal de alarma. Cuando la temperatura ambiente o la temperatura interna del paquete de baterías vuelva al valor permitido, la función de gestión de baterías se puede restaurar manual o automáticamente, pero no afectará la función de descarga de la batería.
(8).Estimar el SOC (Estado de Carga) del paquete de baterías
Es decir, la capacidad restante de la batería. Mantener el SOC dentro de un rango razonable para evitar daños a la batería debido a sobrecargas o sobredescargas, y predecir la capacidad restante de la batería en cualquier momento.
(9).Balancear las celdas en el paquete de baterías
Debido al complejo proceso de fabricación de las baterías de fosfato de hierro de litio y la relativa actividad de los iones de litio, el voltaje de las celdas en el paquete de baterías no es consistente.
El cargado equilibrado de las celdas en el paquete de baterías puede extender eficazmente la vida útil del paquete de baterías y mejorar significativamente la eficiencia operativa del paquete de baterías (esta función puede aumentarse o disminuirse según los requisitos del usuario).
(10).Puerto de comunicación paralelo
Proporciona una interfaz para la comunicación con el sistema de monitoreo de la estación base, transmite y muestra información como el estado del paquete de baterías y el SOC, y permite la supervisión remota e intervención en la gestión.

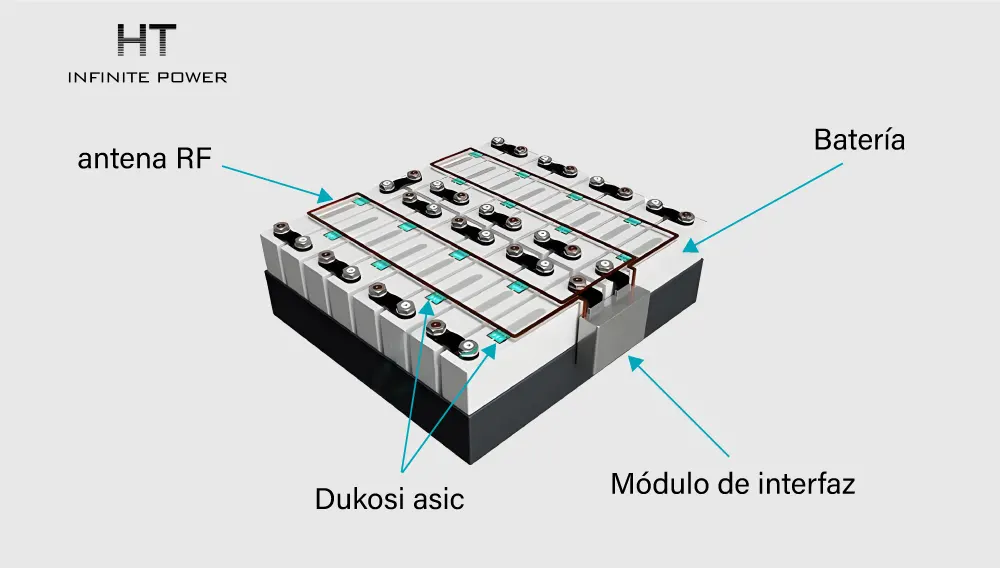

El sistema de gestión de baterías lifepo4 (BMS) es el componente central de la protección y gestión de la batería.
No solo asegura el uso seguro y confiable de la batería, sino que también aprovecha al máximo el rendimiento de la batería y extiende su vida útil.
Como fuente de energía de respaldo para las comunicaciones, el sistema de gestión juega un papel de puente entre la fuente de alimentación de corriente continua de alto voltaje y la batería. Los requisitos para el sistema de gestión de baterías deben cumplir con los requisitos del sistema de alimentación de comunicaciones, por lo que el modo de gestión de seguridad del sistema de gestión de baterías es crucial para la seguridad de la batería.
