Les principales fonctions du système de gestion de batterie LiFePO4
2025-01-22
La batterie au phosphate de fer lithium (LFP) est un nouveau type de batterie lithium-ion avec une haute densité énergétique, une longue durée de cycle, une grande sécurité et une stabilité. Elle est largement utilisée dans les véhicules électriques, les systèmes de stockage d'énergie et les packs de batteries.
Afin de gérer et de contrôler efficacement les batteries au phosphate de fer lithium et d'améliorer leur durée de vie et leurs performances, il est nécessaire de mettre en place un système de gestion de batterie lifepo4 (BMS) complet.

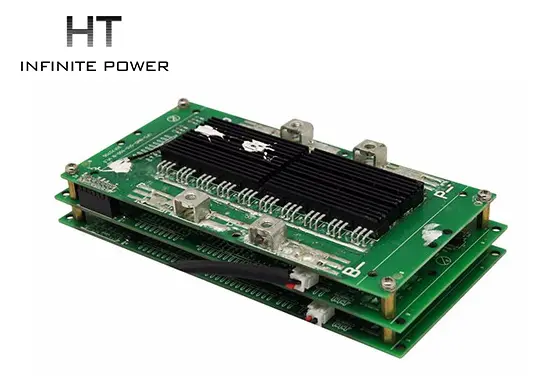

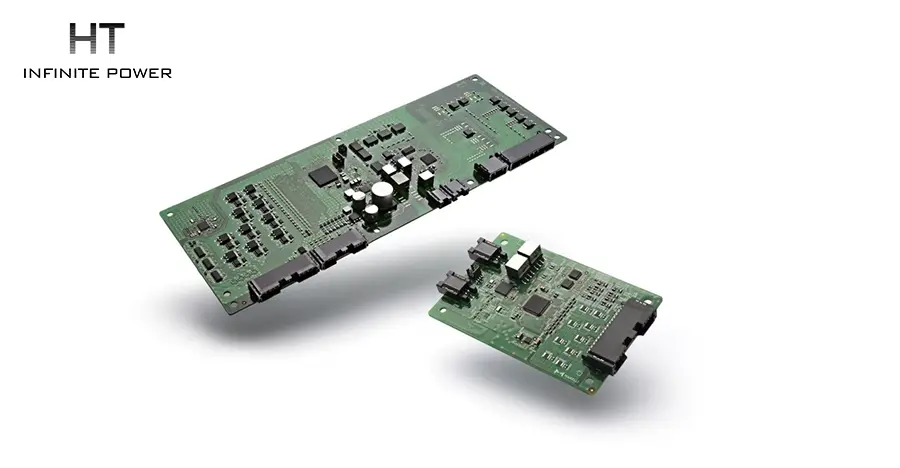

Le système de gestion de batterie lifepo4 (BMS) est le composant central du système de batterie au phosphate de fer lithium. Ses principales fonctions incluent la surveillance et le contrôle en temps réel de la tension des cellules de la batterie, de la température, du courant et d'autres paramètres, ainsi que le contrôle de la charge, de la décharge, de la protection et d'autres opérations de la batterie.

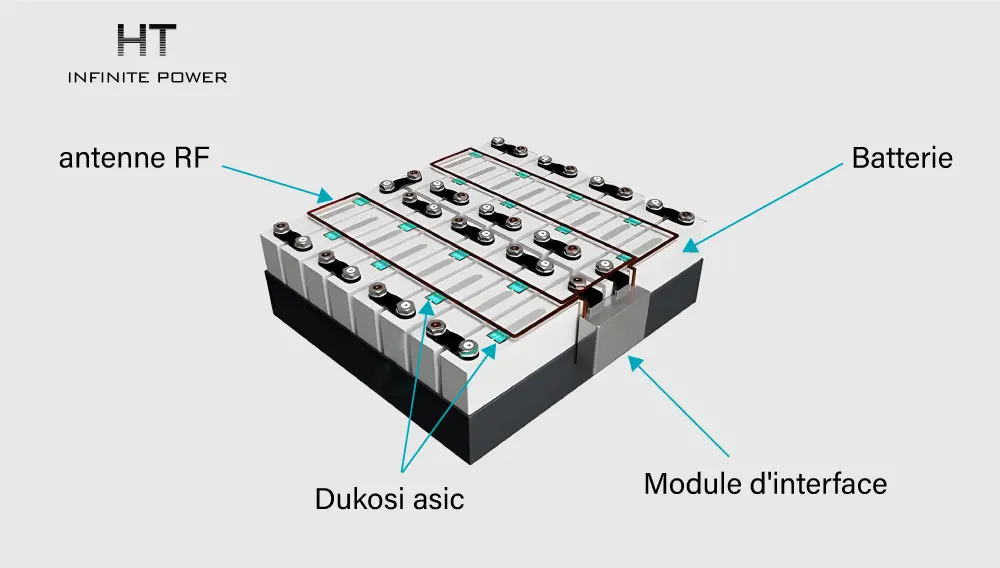

Composition du système de gestion de batterie lifepo4

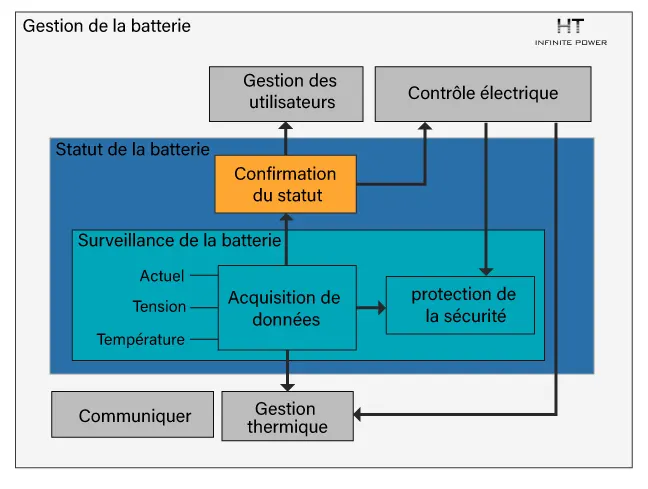

Architecture matérielle

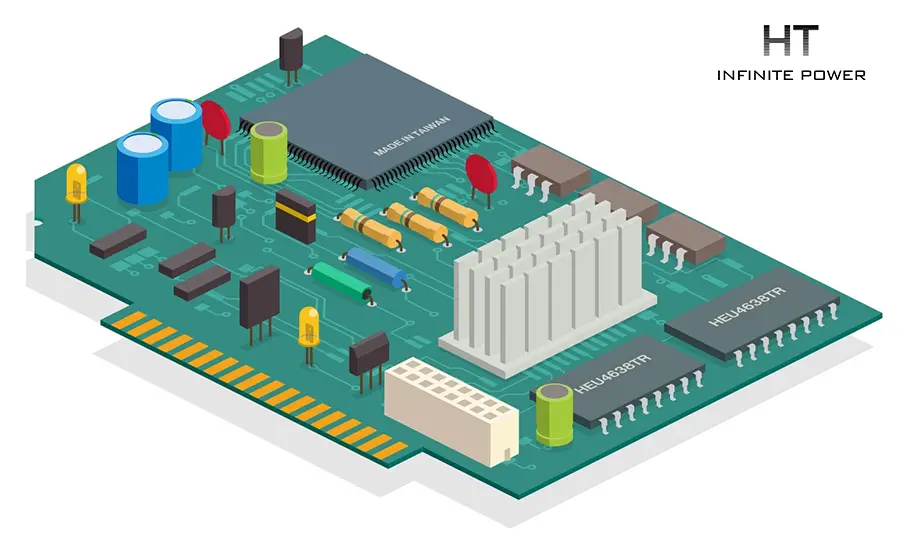

Le système de gestion de batterie lifepo4 se compose de matériel et de logiciels. La partie matérielle comprend des capteurs, des modules de batterie, des modules de communication et des contrôleurs.
Les capteurs sont utilisés pour surveiller la tension de la batterie, le courant, la température et les paramètres SOC.
Les modules de batterie sont utilisés pour stocker les données de la batterie et contrôler l'état de la batterie.
Les modules de communication sont utilisés pour communiquer avec des dispositifs externes.
Les contrôleurs sont utilisés pour contrôler le processus de charge et de décharge de la batterie.
Architecture logicielle
Le logiciel du système de gestion de batterie lifepo4 comprend un module d'acquisition et d'analyse des données, un module de stratégie de contrôle et un module de gestion des pannes.
Le module d'acquisition et d'analyse des données est responsable de la lecture des données de la batterie provenant des capteurs, de leur traitement et de leur analyse pour obtenir des informations sur l'état de la batterie.
Le module de stratégie de contrôle est responsable de l'élaboration de stratégies de charge et de décharge appropriées en fonction de l'état de la batterie afin d'étendre sa durée de vie et d'améliorer ses performances.
Le module de gestion des pannes est responsable de la surveillance des pannes de la batterie et de la prise de mesures en temps utile lorsque des pannes se produisent, afin d'éviter des dommages à la batterie ou des accidents de sécurité.
Acquisition et traitement des données
Les données collectées par les capteurs du système de gestion de batterie lifepo4 doivent être converties en numérique par un convertisseur analogique-numérique (ADC) et stockées dans le module de batterie via un contrôleur.
En même temps, les données doivent également être traitées et analysées pour obtenir des informations sur l'état de la batterie.
Les méthodes courantes de traitement et d'analyse comprennent le filtrage, l'étalonnage, l'estimation du SOC et l'estimation de l'état de santé.
La fonction de base du système de gestion de batterie lifepo4
(1). Surveiller la condition de travail de la cellule unique
Par exemple, détecter la tension, le courant de charge et de décharge, ainsi que la température ambiante du pack de batterie de chaque cellule unique ;
(2). Protéger la batterie
Afin d'éviter de raccourcir la durée de vie de la batterie et d'endommager la batterie sous des conditions extrêmes.
Bien que les batteries au phosphate de fer lithium soient toujours sûres sous des conditions de mauvais usage telles que court-circuit, surcharge, extrusion et perforation par une aiguille, cela aura un grand impact sur la durée de vie des cycles de la batterie.
Le processus de production des batteries au phosphate de fer lithium est relativement complexe, et la différence de cohérence des cellules uniques est plus grande que celle des batteries au plomb-acide régulées par valve scellée, ce qui entraîne une augmentation rapide de la tension des cellules individuelles dans le pack de batteries lors de la phase de charge. En conséquence, la durée de vie du pack de batteries au phosphate de fer lithium est réduite ou endommagée.
Afin d'éviter le phénomène ci-dessus, un système de gestion de batterie lifepo4 est nécessaire pour garantir la sécurité et la fiabilité de la batterie.

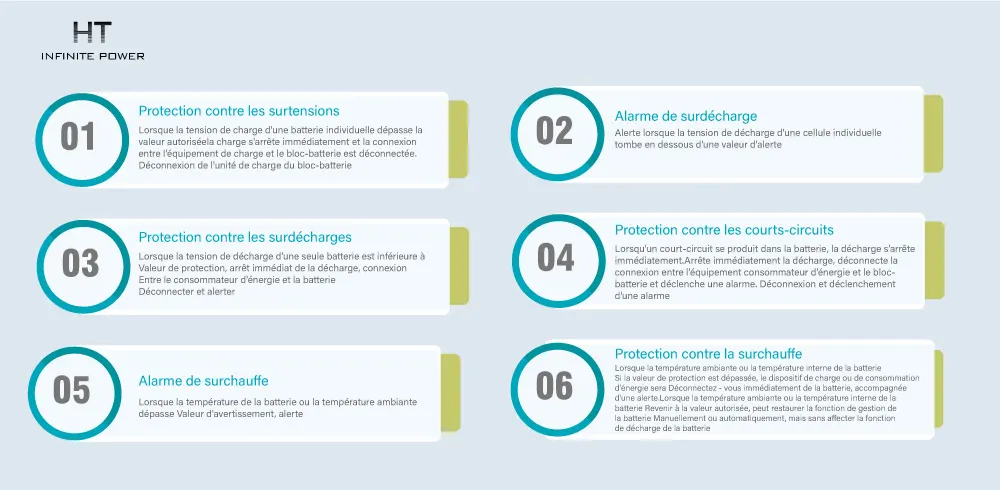

Principales fonctions du système de gestion de batterie lifepo4
(1).Protection contre la surtension
Lorsque la tension de charge d'une batterie unique dépasse la valeur autorisée, la charge est immédiatement arrêtée et la connexion entre l'appareil de charge et le pack de batteries est déconnectée.
(2).Alerte de sur-décharge
Lorsque la tension de décharge d'une batterie unique est inférieure à la valeur d'alerte, une alerte est déclenchée.
(3).Protection contre la sur-décharge
Lorsque la tension de décharge d'une batterie unique est inférieure à la valeur de protection, la décharge est immédiatement arrêtée, la connexion entre l'appareil consommateur d'énergie et le pack de batteries est déconnectée, et une alerte est déclenchée.
(4).Alerte de surcourant
Lorsque le courant d'entrée ou de sortie du pack de batteries dépasse la valeur d'alerte, une alerte est déclenchée.
(5).Protection contre les courts-circuits
Lorsqu'un court-circuit se produit dans le pack de batteries, la décharge est immédiatement arrêtée, la connexion entre l'appareil consommateur d'énergie et le pack de batteries est déconnectée, et une alerte est déclenchée.
(6).Alerte de surchauffe
Lorsque la température de la batterie ou la température ambiante dépasse la valeur d'alerte, une alerte est déclenchée.
(7).Protection contre la surchauffe
Lorsque la température ambiante ou la température interne du pack de batteries dépasse la valeur de protection, les équipements de charge ou de consommation d'énergie seront immédiatement déconnectés du pack de batteries, accompagnés d'une alerte. Lorsque la température ambiante ou la température interne du pack de batteries revient à la valeur autorisée, la fonction de gestion de la batterie peut être rétablie manuellement ou automatiquement, mais cela n'affectera pas la fonction de décharge de la batterie.
(8).Estimation du SOC (State Of Charge) du pack de batteries
C'est-à-dire, la capacité restante de la batterie. Garder le SOC dans une plage raisonnable pour éviter les dommages à la batterie dus à une surcharge ou une décharge excessive, et prédire la capacité restante de la batterie à tout moment.
(9).Équilibrage des cellules dans le pack de batteries
En raison du processus de fabrication complexe des batteries au phosphate de fer lithium et de l'activité relative des ions lithium, la tension des cellules dans le pack de batteries est incohérente.
Une charge équilibrée des cellules dans le pack de batteries peut effectivement prolonger la durée de vie du pack de batteries et améliorer considérablement l'efficacité opérationnelle du pack de batteries (cette fonction peut être augmentée ou réduite selon les besoins de l'utilisateur).
(10).Port de communication parallèle
Fournit une interface pour la communication avec le système de surveillance de la station de base, transmet et affiche des informations telles que l'état du pack de batteries et le SOC, et permet la surveillance à distance et l'intervention en gestion.
Le système de gestion de batterie lifepo4 (BMS) est le composant central de la protection et de la gestion de la batterie.
Il garantit non seulement une utilisation sûre et fiable de la batterie, mais exploite également pleinement les performances de la batterie et prolonge sa durée de vie.
En tant que source d'alimentation de secours pour les communications, le système de gestion joue un rôle de passerelle entre l'alimentation en courant continu haute tension et la batterie. Les exigences du système de gestion de batterie doivent répondre aux exigences du système d'alimentation de secours des communications, de sorte que le mode de gestion de la sécurité du système de gestion de batterie est crucial pour la sécurité de la batterie.
