De belangrijkste functies van het LiFePO4-batterijbeheersysteem
2025-01-22
Lithium-ijzerfosfaatbatterij (LFP) is een nieuw type lithium-ionbatterij met een hoge energiedichtheid, lange cycluslevensduur, hoge veiligheid en stabiliteit. Het wordt veel gebruikt in elektrische voertuigen, energieopslagsystemen en batterijpakketten.
Om lithium-ijzerfosfaatbatterijen effectief te beheren en te controleren en hun levensduur en prestaties te verbeteren, is het noodzakelijk om een compleet lifepo4 batterijbeheersysteem (BMS) op te zetten.
Het lifepo4 batterijbeheersysteem (BMS) is het kernonderdeel van het lithium-ijzerfosfaatbatterijsysteem. De belangrijkste functies omvatten het realtime monitoren en controleren van de batterijcelspanning, temperatuur, stroom en andere parameters, evenals het beheren van het opladen, ontladen, bescherming en andere functies.
Samenstelling van het lifepo4 batterijbeheersysteem

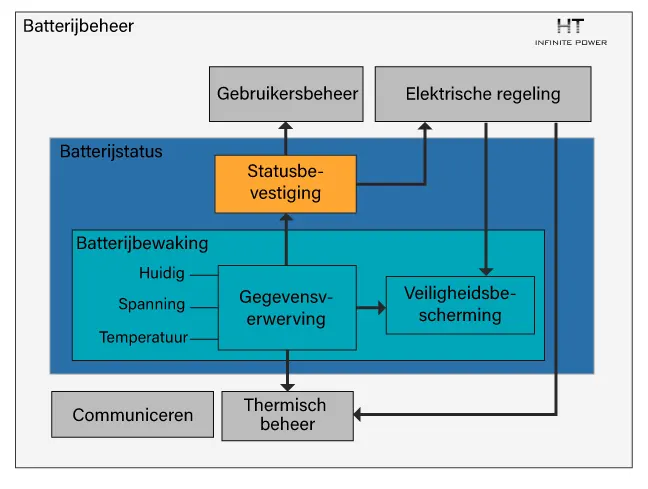

Hardware Architectuur
Het lifepo4 batterijbeheersysteem bestaat uit hardware en software. Het hardwaregedeelte omvat sensoren, batterijmodules, communicatiemodules en controllers.
Sensoren worden gebruikt om de batterijspanning, stroom, temperatuur en SOC-parameters te monitoren.
Batterijmodules worden gebruikt om batterijdata op te slaan en de batterijstatus te controleren.
Communicatiemodules worden gebruikt om te communiceren met externe apparaten.
Controllers worden gebruikt om het opladen en ontladen van de batterij te regelen.
Software Architectuur
De software van het lifepo4 batterijbeheersysteem omvat een module voor data-acquisitie en analyse, een module voor controlestrategieën en een module voor foutafhandeling.
De module voor data-acquisitie en analyse is verantwoordelijk voor het uitlezen van batterijdata van sensoren, het verwerken en analyseren van de gegevens om de batterijstatusinformatie te verkrijgen.
De module voor controlestrategieën is verantwoordelijk voor het formuleren van passende opladen- en ontlaadstrategieën op basis van de batterijstatus om de levensduur van de batterij te verlengen en de prestaties te verbeteren.
De module voor foutafhandeling is verantwoordelijk voor het monitoren van batterijstoringen en het nemen van tijdige maatregelen bij storingen om batterijbeschadiging of veiligheidsincidenten te voorkomen.
Data-acquisitie en verwerking
De data die door de sensoren van het lifepo4 batterijbeheersysteem worden verzameld, moeten door een analoog-naar-digitaalomzetter (ADC) worden omgezet naar digitaal formaat en opgeslagen in de batterijmodule via een controller.
Tegelijkertijd moet de data worden verwerkt en geanalyseerd om de batterijstatusinformatie te verkrijgen.
Veelvoorkomende verwerkings- en analysemethoden omvatten filtering, kalibratie, SOC-schatting en gezondheidsstatus-schatting.
De basisfunctie van het lifepo4 batterijbeheersysteem
(1). Monitoren van de werkconditie van de enkele cel
Zoals het detecteren van de spanning, laad- en ontlaadstroom, en de omgevings temperatuur van de batterijpack van elke enkele cel;
(2). Beschermen van de batterij
Om te voorkomen dat de batterijlevensduur wordt verkort en de batterij beschadigd raakt onder extreme omstandigheden.
Hoewel lithium-ijzerfosfaatbatterijen nog steeds veilig zijn onder omstandigheden van misbruik, zoals kortsluiting, overladen, extrusie en naaldperforatie, zal dit een grote invloed hebben op de cycluslevensduur van de batterij.
Het productieproces van lithium-ijzerfosfaatbatterijen is relatief complex, en het consistentieverschil tussen de enkele cellen is groter dan bij verzegelde ventielgereguleerde loodzuurbatterijen, wat ertoe leidt dat de spanning van individuele cellen in het batterijpack snel stijgt in de latere fase van het opladen. Dit resulteert in een verkorte of beschadigde levensduur van het lithium-ijzerfosfaatbatterijpack.
Om het bovenstaande fenomeen te voorkomen, is een **lifepo4 batterijbeheersysteem** nodig om de veiligheid en betrouwbaarheid van de batterij te waarborgen.

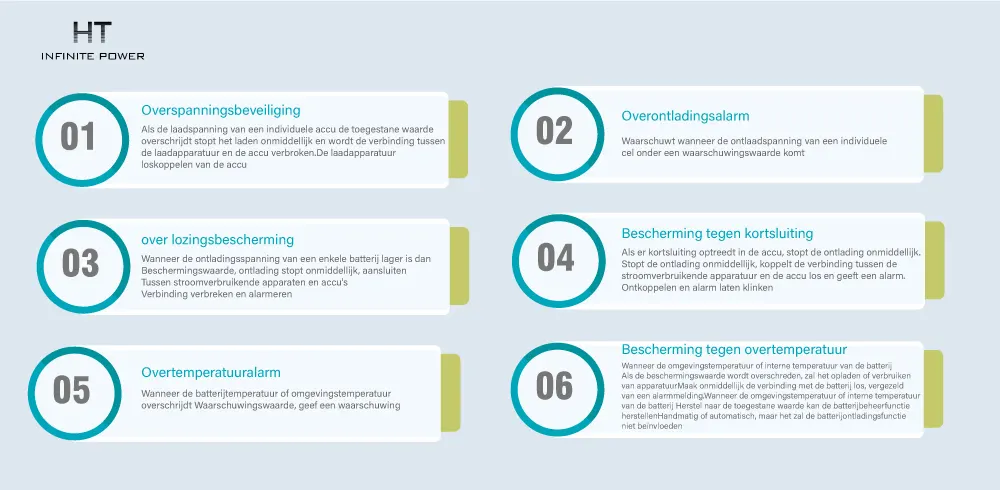

Hoofdfuncties van het lifepo4 batterijbeheersysteem
(1).Overspanningsbeveiliging
Wanneer de oplaadspanning van een enkele batterij de toegestane waarde overschrijdt, wordt het opladen onmiddellijk gestopt en wordt de verbinding tussen het oplaadapparaat en het batterijpack verbroken.
(2).Ontlaadalarm
Wanneer de ontlaadspanning van een enkele batterij lager is dan de waarschuwwaarde, wordt een alarm afgegeven.
(3).Over-ontlaadbeveiliging
Wanneer de ontlaadspanning van een enkele batterij lager is dan de beschermingswaarde, wordt het ontladen onmiddellijk gestopt, de verbinding tussen het stroomverbruikende apparaat en het batterijpack wordt verbroken, en wordt een alarm afgegeven.
(4).Overstroomalarm
Wanneer de stroominvoer of -uitvoer van het batterijpack de waarschuwwaarde overschrijdt, wordt een alarm afgegeven.
(5).Kortsluitbeveiliging
Wanneer er een kortsluiting optreedt in het batterijpack, wordt het ontladen onmiddellijk gestopt, de verbinding tussen het stroomverbruikende apparaat en het batterijpack wordt verbroken, en wordt een alarm afgegeven.
(6).Overtemperatuuralarm
Wanneer de batterijtemperatuur of de omgevings temperatuur de waarschuwwaarde overschrijdt, wordt een alarm afgegeven.
(7).Overtemperatuurbeveiliging
Wanneer de omgevingstemperatuur of de interne temperatuur van het batterijpack de beschermingswaarde overschrijdt, worden het oplaad- of stroomverbruikende apparaat onmiddellijk losgekoppeld van het batterijpack, vergezeld van een alarmmelding. Wanneer de omgevingstemperatuur of de interne temperatuur van het batterijpack terugkeert naar de toegestane waarde, kan de batterijbeheerfunctie handmatig of automatisch worden hersteld, zonder dat dit de ontlaadfunctie van de batterij beïnvloedt.
(8).Schatten van de SOC (State Of Charge) van het batterijpack
Dat wil zeggen, de resterende batterijcapaciteit. Houd de SOC binnen een redelijk bereik om schade aan de batterij door overladen of overontladen te voorkomen, en voorspel op elk moment de resterende batterijcapaciteit.
(9).Balanceren van de cellen in het batterijpack
Vanwege het complexe productieproces van lithium-ijzerfosfaatbatterijen en de relatieve activiteit van lithiumionen, is de spanning van de cellen in het batterijpack inconsistent.
Gelijkmatig opladen van de cellen in het batterijpack kan de levensduur van het batterijpack effectief verlengen en de operationele efficiëntie van het batterijpack aanzienlijk verbeteren (deze functie kan naar wens van de gebruiker worden toegevoegd of weggelaten).
(10).Parallelle communicat poort
Biedt een interface voor communicatie met het basestationbewakingssysteem, verzendt en toont informatie zoals de status van het batterijpack en de SOC, en maakt op afstand bewaking en beheersinterventie mogelijk.
Het lifepo4 batterijbeheersysteem (BMS) is het kerncomponent van batterijbeveiliging en -beheer.
Het zorgt niet alleen voor het veilige en betrouwbare gebruik van de batterij, maar benut ook volledig de prestaties van de batterij en verlengt de levensduur.
Als back-up stroombron voor communicatie speelt het beheersysteem een brugfunctie tussen de hoogspannings-DC-stroomvoorziening en de batterij. De eisen voor het batterijbeheersysteem moeten voldoen aan de vereisten van het communicatiestroomsysteem, waardoor de veiligheidsbeheermodus van het batterijbeheersysteem cruciaal is voor de veiligheid van de batterij.
