As principais funções do sistema de gerenciamento de bateria LiFePO4
2025-01-22
A bateria de fosfato de ferro de lítio (LFP) é um novo tipo de bateria de íon-lítio com alta densidade de energia, longa vida útil, alta segurança e estabilidade. É amplamente utilizada em veículos elétricos, sistemas de armazenamento de energia e pacotes de baterias.
Para gerenciar e controlar efetivamente as baterias de fosfato de ferro de lítio e melhorar sua vida útil e desempenho, é necessário estabelecer um sistema completo de gerenciamento de baterias lifepo4 (BMS).

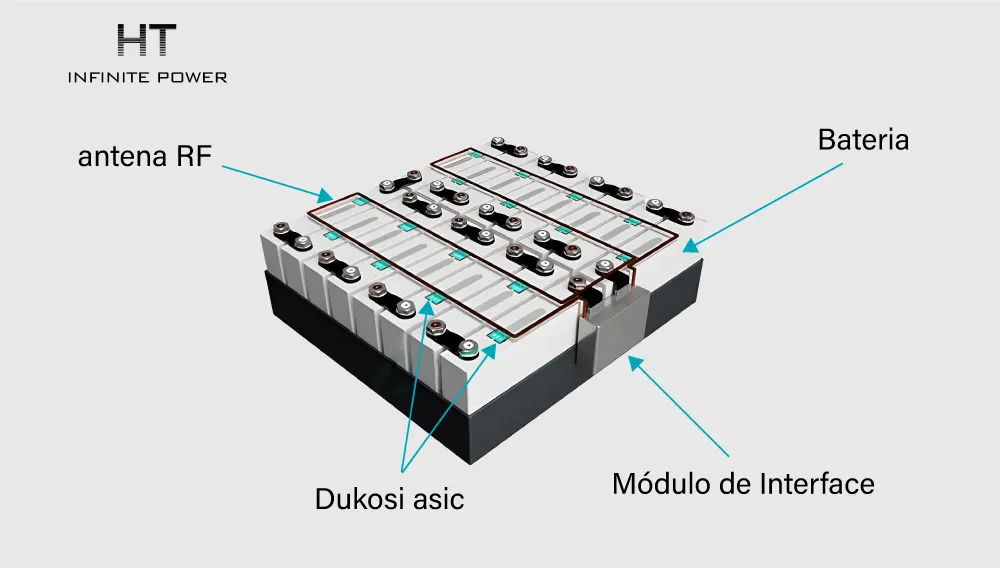

O sistema de gerenciamento de baterias lifepo4 (BMS) é o componente central do sistema de bateria de fosfato de ferro de lítio. Suas principais funções incluem monitoramento e controle em tempo real da voltagem da célula da bateria, temperatura, corrente e outros parâmetros, além do controle do carregamento, descarregamento, proteção e outras operações.
Composição do sistema de gerenciamento de baterias lifepo4

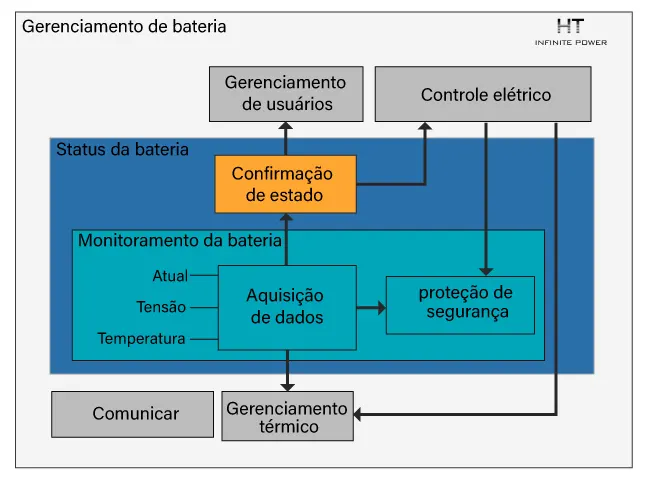

Arquitetura de Hardware
O sistema de gerenciamento de baterias lifepo4 consiste em hardware e software. A parte de hardware inclui sensores, módulos de bateria, módulos de comunicação e controladores.
Os sensores são usados para monitorar a voltagem, corrente, temperatura e parâmetros de SOC da bateria.
Os módulos de bateria são usados para armazenar dados da bateria e controlar o estado da bateria.
Os módulos de comunicação são usados para comunicar com dispositivos externos.
Os controladores são usados para controlar o processo de carregamento e descarregamento da bateria.
Arquitetura de Software
O software do sistema de gerenciamento de baterias lifepo4 inclui módulo de aquisição e análise de dados, módulo de estratégia de controle e módulo de tratamento de falhas.
O módulo de aquisição e análise de dados é responsável por ler os dados da bateria dos sensores, processá-los e analisá-los para obter informações sobre o estado da bateria.
O módulo de estratégia de controle é responsável por formular estratégias adequadas de carregamento e descarregamento de acordo com o estado da bateria para estender a vida útil da bateria e melhorar seu desempenho.
O módulo de tratamento de falhas é responsável por monitorar falhas da bateria e tomar medidas imediatas quando falhas ocorrem para evitar danos à bateria ou acidentes de segurança.
Aquisição e Processamento de Dados
Os dados coletados pelos sensores do sistema de gerenciamento de baterias lifepo4 precisam ser convertidos em digital através de um conversor analógico-digital (ADC) e armazenados no módulo de bateria através de um controlador.
Ao mesmo tempo, os dados também precisam ser processados e analisados para obter informações sobre o estado da bateria.
Métodos comuns de processamento e análise incluem filtragem, calibração, estimativa de SOC e estimativa de estado de saúde.
A função básica do sistema de gerenciamento de baterias lifepo4
(1). Monitorar as condições de funcionamento de cada célula
Como detectar a voltagem, corrente de carga e descarga, e temperatura ambiente de cada célula na bateria.
(2). Proteger a bateria
Para evitar o encurtamento da vida útil da bateria e danos à bateria em condições extremas.
Embora as baterias de fosfato de ferro-lítio ainda sejam seguras em condições de abuso, como curto-circuito, sobrecarga, compressão e perfuração por agulha, essas situações têm grande impacto na vida útil do ciclo da bateria.
O processo de produção das baterias de fosfato de ferro-lítio é relativamente complexo, e a diferença de consistência entre as células individuais é maior do que a das baterias de chumbo-ácido seladas com válvula regulada, o que faz com que a tensão de algumas células individuais no pacote de baterias aumente rapidamente na fase final de carregamento. Como resultado, a vida útil do pacote de baterias de fosfato de ferro-lítio é reduzida ou danificada.
Para evitar o fenômeno acima, o sistema de gerenciamento de bateria lifepo4 é necessário para garantir a segurança e confiabilidade da bateria.

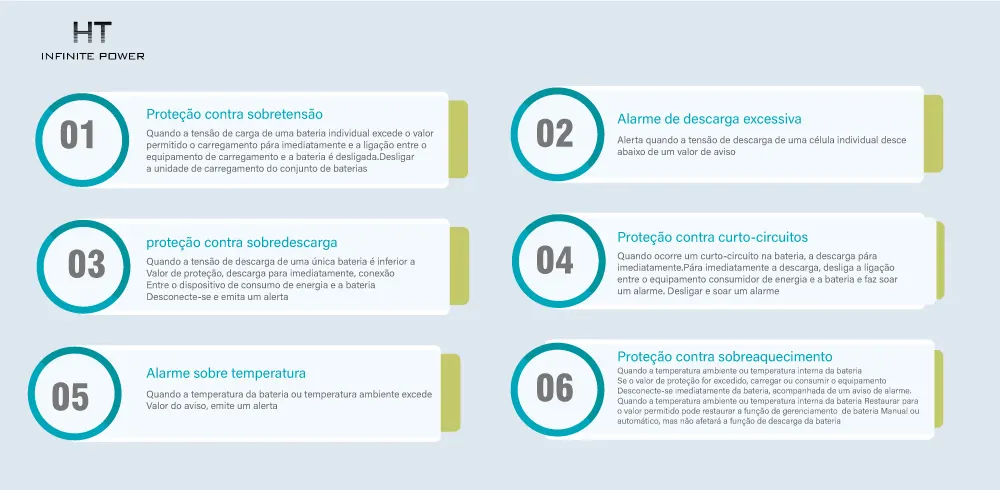

Principais funções do sistema de gerenciamento de bateria lifepo4
(1).Proteção contra sobretensão
Quando a tensão de carregamento de uma célula individual excede o valor permitido, o carregamento é interrompido imediatamente e a conexão entre o dispositivo de carregamento e o pacote de baterias é desconectada.
(2).Alarme de descarga excessiva
Quando a tensão de descarga de uma célula individual é inferior ao valor de alerta, um alarme é emitido.
(3).Proteção contra descarga excessiva
Quando a tensão de descarga de uma célula individual é inferior ao valor de proteção, a descarga é interrompida imediatamente, a conexão entre o dispositivo consumidor de energia e o pacote de baterias é desconectada, e um alarme é emitido.
(4).Alarme de sobrecorrente
Quando a corrente de entrada ou saída do pacote de baterias excede o valor de alerta, um alarme é emitido.
(5).Proteção contra curto-circuito
Quando ocorre um curto-circuito no pacote de baterias, a descarga é interrompida imediatamente, a conexão entre o dispositivo consumidor de energia e o pacote de baterias é desconectada, e um alarme é emitido.
(6).Alarme de alta temperatura
Quando a temperatura da bateria ou a temperatura ambiente excede o valor de alerta, um alarme é emitido.
(7).Proteção contra alta temperatura
Quando a temperatura ambiente ou a temperatura interna do pacote de baterias excede o valor de proteção, o equipamento de carregamento ou consumo de energia será imediatamente desconectado do pacote de baterias, acompanhado de um alerta. Quando a temperatura ambiente ou a temperatura interna do pacote de baterias retornar ao valor permitido, a função de gerenciamento da bateria pode ser restaurada manual ou automaticamente, mas isso não afetará a função de descarga da bateria.
(8).Estimativa do SOC (Estado de Carga) do pacote de baterias
Ou seja, a capacidade restante da bateria. Manter o SOC dentro de uma faixa razoável para evitar danos à bateria devido a sobrecarga ou descarga excessiva e prever a capacidade restante da bateria a qualquer momento.
(9).Balanceamento das células no pacote de baterias
Devido ao processo de fabricação complexo das baterias de fosfato de ferro-lítio e à atividade relativa dos íons de lítio, a tensão das células no pacote de baterias é inconsistente.
O carregamento balanceado das células no pacote de baterias pode efetivamente prolongar a vida útil do pacote e melhorar significativamente a eficiência operacional do mesmo (essa função pode ser ajustada de acordo com os requisitos do usuário).
(10).Porta de comunicação paralela
Fornece uma interface para comunicação com o sistema de monitoramento da estação base, transmite e exibe informações como o status do pacote de baterias e o SOC, e possibilita o monitoramento remoto e a intervenção de gerenciamento.
O sistema de gerenciamento de bateria Lifepo4 (BMS) é o componente central para a proteção e o gerenciamento da bateria.
Ele não apenas garante o uso seguro e confiável da bateria, mas também aproveita totalmente o desempenho da mesma e prolonga sua vida útil.
Como uma fonte de energia reserva para comunicações, o sistema de gerenciamento desempenha um papel de ponte entre a fonte de alimentação CC de alta tensão e a bateria. Os requisitos para o sistema de gerenciamento de bateria devem atender às exigências do sistema de alimentação de comunicação, tornando o modo de gerenciamento de segurança do sistema de gerenciamento de bateria crucial para a segurança da bateria.
