Diseño modular de batería en rack de fosfato de hierro y litio de alto voltaje
Compatibilidad total para operación de almacenamiento de energía tanto conectada a la red como aislada
Gabinete de baterías con enfriamiento por aire y protección IP55
Compatibilidad integrada con CAN, RS485 y Ethernet para la integración con el EMS
Adecuado para su implementación en condiciones de temperatura extremas (–20 °C a +55 °C)
Especificaciones del producto
Especificación
Valor
Capacidad del sistema
Potencia de salida nominal
Salida de CA
Rango de voltaje de CC
Tipo de batería
Voltaje nominal de la batería
Corriente máxima de descarga
Vida útil en ciclos
Refrigeración
Grado de protección
Comunicación
Temperatura de operación
Dimensiones del gabinete PCS (An × Pr × Al)
Peso del rack de baterías (aprox.)
100.3kWh
50kW (55 kW pico)
3-phase, 400VAC
580–950VDC
LFP, Montado en rack (112s1p)
719VDC
140–250A
≥6000 ciclos (at 90% DOD)
Refrigeración por aire (PCS y batería)
PCS: IP54, Rack de baterías: IP55
RS485, CAN, Ethernet
–20 °C to +55 °C
900 × 1000 × 2150 mm
850kg

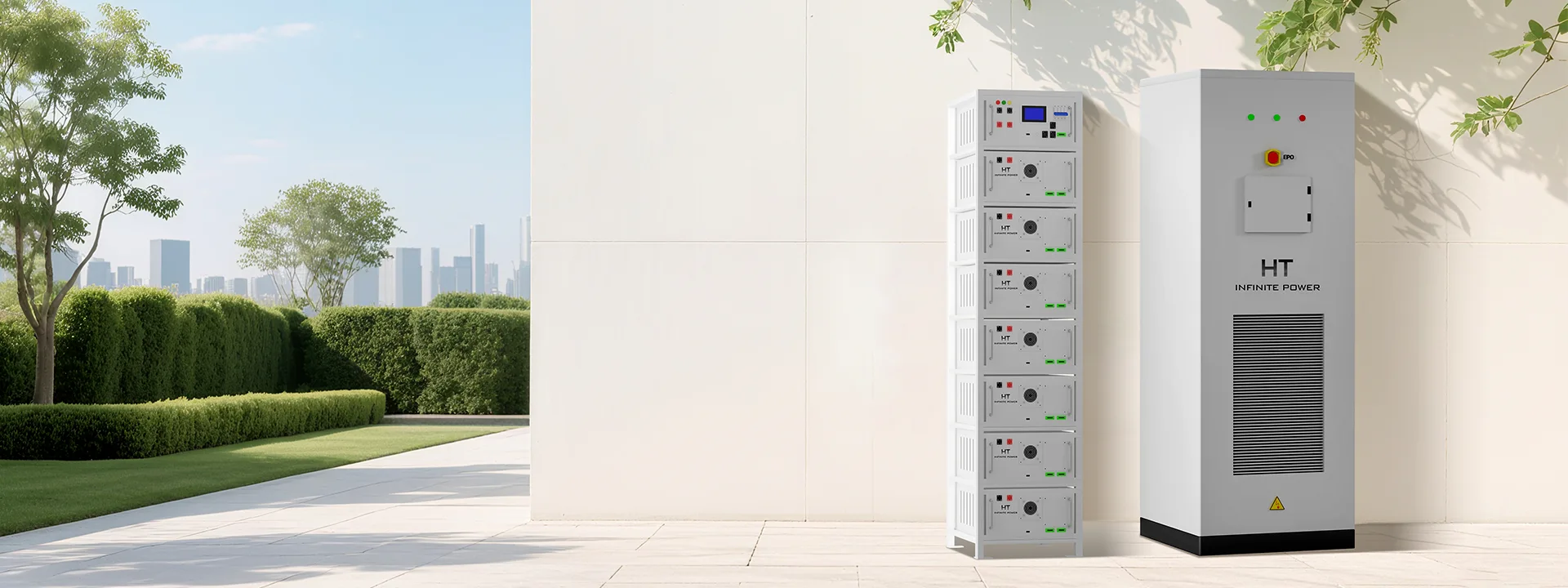

Arquitectura del sistema de la solución comercial de almacenamiento de energía
Esta solución comercial de almacenamiento de energía integra un convertidor de almacenamiento con un sistema de baterías en rack de alto voltaje, configurado para ofrecer un rendimiento fiable en diversos entornos.
Ya sea conectado a la red o en modo aislado, su flexibilidad de control permite operar con potencia constante, corriente constante y carga/descarga basada en MPPT.
Escenarios de implementación de soluciones comerciales de almacenamiento de energía
●Almacenamiento de energía fotovoltaica en azoteas de C&I (Comercial e Industrial)
●Reducción de picos de demanda en fábricas
●Búfer de microred en regiones semiaisladas
●Optimización energética en almacenes o logística
●Energía de respaldo industrial con conmutación dinámica
Esta solución comercial de almacenamiento de energía, compacta pero potente, proporciona un bloque versátil para sistemas de energía distribuida, microredes preparadas para vehículos eléctricos y operaciones críticas de respaldo.
Beneficios clave de elegir una solución comercial de almacenamiento de energía
●Salida estable ante fluctuaciones de carga
En sitios comerciales donde el consumo de energía varía a lo largo del día, el sistema asegura la entrega confiable de energía almacenada con mínima interferencia armónica, algo crucial para equipos industriales sensibles.
●Estabilidad de ciclos a largo plazo
El paquete de baterías de 100 kWh soporta ciclos diarios con un 90 % de profundidad de descarga. Esto lo hace ideal para cambios de energía de alta frecuencia o estrategias de arbitraje según horarios de uso en casos comerciales.
●Respuesta rápida y soporte a la red
Con lógica de control dinámica y un amplio rango de voltaje, esta solución comercial de almacenamiento de energía responde rápidamente a eventos de la red y permite transiciones fluidas entre modos de operación.
●Instalación y puesta en marcha simplificadas
Las dimensiones estándar del gabinete y la comunicación plug-and-play reducen el tiempo de puesta en marcha, haciendo que esta solución de batería + PCS sea ideal para proyectos repetibles.
Operación y mantenimiento de sistemas comerciales de almacenamiento de energía
Para garantizar un rendimiento confiable con mínima intervención manual, el sistema adopta una estructura clara y fácil de mantener:
●Monitoreo y comunicación:El rack de baterías cuenta con un BMS incorporado responsable del monitoreo en tiempo real, balanceo de celdas y protección. La comunicación a través de CAN, RS485 o Ethernet asegura compatibilidad con plataformas EMS e inversores principales. El PCS incluye reportes de alarma estándar y monitoreo del estado del sistema.
●Enfriamiento y gestión térmica:Tanto el rack de baterías como el PCS son refrigerados por aire. El PCS utiliza control inteligente de ventiladores para un enfriamiento dinámico según la carga, mientras que el rack de baterías se enfría mediante canales de flujo de aire fijos diseñados para equilibrar térmicamente y reducir el impacto acústico.
●Operación diaria:No se requiere interacción manual bajo condiciones normales. Los operadores pueden acceder a datos en tiempo real de manera remota a través de los puertos de comunicación del sistema.
●Inspección rutinaria:Las tareas regulares incluyen inspección visual de terminales y conectores, revisión de registros de eventos y verificación de la ventilación ambiental. Dependiendo del uso del sitio, las inspecciones suelen programarse trimestralmente.
PREGUNTAS FRECUENTES
─── About 50kW/100kWh Energy Storage Commercial Solution ───
Sí. Esta solución incluye un sistema de baterías en rack de 100 kWh de alto voltaje, diseñado para funcionar de manera integrada con el PCS de 50 kW como una solución comercial de almacenamiento de energía llave en mano.
El sistema permite expansión en paralelo a nivel de rack de baterías. Puede aumentar la capacidad de este sistema comercial de almacenamiento de energía agregando unidades de gabinete adicionales según la capacidad del PCS y el diseño del proyecto.
Absolutamente. El convertidor Monet-50TS permite conmutación fluida entre operación conectada a la red y fuera de la red, haciéndolo adecuado para implementaciones de almacenamiento híbrido.
Con química de fosfato de hierro y litio y control térmico adecuado, el sistema de baterías en rack ofrece más de 6,000 ciclos, garantizando un rendimiento a largo plazo en entornos de almacenamiento comercial.
Sí. El gabinete PCS cuenta con clasificación IP54 para uso exterior, mientras que el rack de baterías con clasificación IP55 es adecuado para instalaciones semi-exteriores o en recintos protegidos en proyectos de almacenamiento comercial.
