Principales Ventajas del Gabinete PCS BESS Serie HT
Diseño modular, fácil de expandir
Bajo costo de mantenimiento, la falla de un solo módulo no afecta el funcionamiento normal de otros módulos
Dos modelos, para interior y exterior, para satisfacer diferentes requisitos de instalación
Diseño de circuito de tres niveles, con una eficiencia de conversión de hasta el 99%
Capaz de conectarse a múltiples fuentes de energía, como la fotovoltaica, los aerogeneradores, los generadores diésel, las redes eléctricas, etc
Equipado con una interfaz hombre-máquina (HMI) local y un sistema de monitoreo y operación de plataforma en la nube remota, de fácil operación
Descripción del Modelo del PCS del BESS
※Nota:El transformador de aislamiento, el interruptor estático de transferencia (STS) y el módulo de alimentación de corriente continua (DC) son componentes opcionales, y la potencia de salida nominal puede configurarse de forma flexible de acuerdo con los requisitos del proyecto.
◎Modos de Operación del Armario del PCS del BESS
Cuando la electricidad comercial se apaga o presenta fallas, el interruptor automático de transferencia (ATS) cambiará rápidamente al generador diésel de almacenamiento de energía para suministrar electricidad. Cuando la electricidad comercial vuelve a la normalidad, el ATS cambiará automáticamente de nuevo al suministro de electricidad comercial para garantizar el suministro de electricidad en doble circuito. El módulo de alimentación de corriente alterna y directa (AC/DC) convierte la corriente alterna para suministrar electricidad a las cargas locales, con un voltaje trifásico predeterminado de 400 VCA y 50 Hz.
Cuando la red pierde repentinamente la electricidad mientras se está ejecutando en el estado de conexión a la red, el convertidor de almacenamiento de energía cambiará automáticamente del modo de conexión a la red al modo fuera de red, y el sistema podrá generar una tensión trifásica de corriente alterna estable de 400 V/50 Hz. Cuando se está ejecutando en el estado fuera de red y la red recibe repentinamente electricidad, el convertidor de almacenamiento de energía cambiará automáticamente del modo fuera de red al modo de conexión a la red.
El convertidor de almacenamiento de energía se conecta a baterías, fuentes fotovoltaicas u otras fuentes de corriente continua (DC) y se convierte en corriente alterna (AC) a través del módulo de alimentación de corriente alterna y directa (AC/DC) para integrarse a la red eléctrica.
◎Puede lograr lo siguiente: el acceso a la batería de almacenamiento de energía permite la realización de la reducción de picos y el llenado de valles, así como la arbitraje de la diferencia de precios de la electricidad. La generación de electricidad fotovoltaica permite obtener beneficios de la venta de electricidad
Parámetros del Armario del PCS del BESS HT
A continuación se presentan los parámetros de configuración típicos para los armarios del PCS del BESS de la serie HT. La entrega real estará sujeta al acuerdo técnico.
Certificaciones: CE IEC62619 IEC50549 IEC61000
Puerto de la red
Potencia nominal:
Potencia máxima:
Corriente nominal:
Corriente máxima:
Voltaje nominal:
Frecuencia nominal:
Puerto fotovoltaico (PV)
Voltaje máximo de entrada PV:
Potencia máxima de entrada PV:
Cantidad de MPPT:
Puerto de batería
Rango de voltaje de la batería:
Parámetros generales
Grado de protección:
Clase de protección:
Factor de potencia:
THDU:
Modo de aislamiento:
Autodescarga de apagado:
Pantalla:
Humedad relativa:
Ruido:
Temperatura ambiente:
Modo de enfriamiento:
Altitud:
Comunicación BMS:
Comunicación EMS:
Peso (aproximado):
Dimensiones (A*P*H):
250kW
275kW
361A
400A
400Vac，3W+N+PE
50Hz（±5Hz）
Voltaje mínimo de la batería: -50V
250kW
5/10
600~950V
IP21 (Interior); IP54 (Exterior)
/
-1 adelantado a +1 retardado
＜3%（Potencia nominal）
Aislamiento de transformador
＜100W（Sin transformador）
LCD
0 ~ 95% (Sin condensación)
＜78dB
-25℃ to +60℃(Desaceleración >45℃)
Enfriamiento por aire inteligente
3000m (> Reducción a 2000m)
CAN
RS485 / CAN/Ethernet
1950kg（Interior）；2150kg（Exterior）
1200*950*2100mm（Interior）；1300*1000*2300mm（Exterior）
Parámetros del lado DC
Rango de voltaje operativo:
Corriente máxima DC:
Batería adaptable:
Modo de carga:
Modo de operación:
Parámetros del lado AC (conectado a la red)
Potencia máxima nominal AC:
Corriente nominal AC:
Voltaje nominal AC:
Frecuencia nominal AC:
THDI:
Factor de potencia:
Parámetros del lado AC (desconectado)
Voltaje nominal AC:
Frecuencia nominal AC:
THDU:
Capacidad de sobrecarga:
Parámetros generales
Grado de protección:
Clase de protección:
Conmutación de red/grid:
Autodescarga de apagado:
Pantalla:
Humedad relativa:
Ruido:
Temperatura ambiente:
Modo de enfriamiento:
Altitud:
Interfaz de comunicación:
Peso (aproximado):
Dimensiones (A*P*H):
600~1000V
200A*4
Lithium/plomo/Panel solar (MPPT)
Según las instrucciones del BMS/tres etapas/MPPT
Corriente constante, potencia constante, MPPT, fuente de voltaje AC, fuente de voltaje DC
500/550kW
720A
400V,3W+N+PE/3W+PE
50/60Hz±5Hz
＜3%（Potencia nominal）
-1 adelantado a +1 retrasado
400V
50/60Hz
＜3%（Carga lineal）
110%, operación normal; 120%, 1 minuto
IP20(Interior）
/
/
<100W (sin transformador)
LCD
0 ~ 95% (Sin condensación)
＜78dB
-25℃ to +60℃(Reducción por encima de 45℃)
Enfriamiento por aire inteligente
3000m (Reducción >3000m)
RS485 / CAN/Ethernet
2050kg(Interior）
1200*1000*2300mm(Interior）
Escenarios Principales de Aplicación del Gabinete PCS HT BESS
◎Recorte de picos y llenado de valles para reducir los costos de electricidad para empresas y fábricas
◎Islas, granjas, villas y áreas remotas sin redes eléctricas. Combinar energía fotovoltaica y eólica o generadores diésel para proporcionar un suministro eléctrico estable
◎Según los requisitos del usuario, configurar el modo de operación y el estado de funcionamiento del sistema de almacenamiento de energía para lograr la regulación de voltaje, regulación de frecuencia, expansión del transformador y otras funciones.
※Nota:El PCS BESS tiene tipos interior y exterior. Puede integrarse en contenedores BESS o desplegarse por separado.

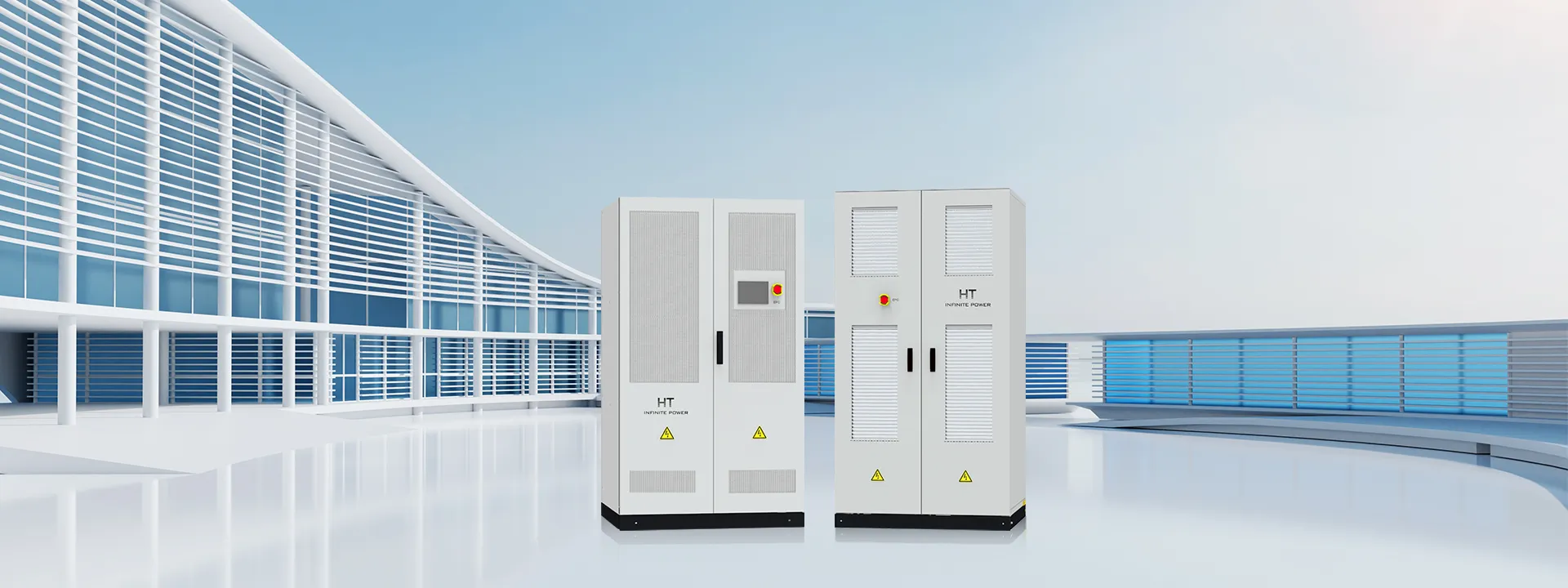

Diagrama de Apariencia del Gabinete PCS HT BESS
PREGUNTAS FRECUENTES
─── Acerca Del Gabinete PCS HT BESS ───
El gabinete PCS HT BESS adopta una integración modular. Si un módulo falla, no afectará el funcionamiento normal de los demás módulos. El mantenimiento es muy sencillo.
El gabinete PCS HT BESS adopta un diseño preinstalado, lo que lo hace muy fácil de usar y no requiere cableado complicado.
Sí, podemos personalizar las funciones para su proyecto. Solo necesitamos quitar el módulo fotovoltaico del gabinete PCS BESS y luego usar acoplamiento AC para conectarlo a su sistema fotovoltaico instalado.
Por supuesto, no necesita comprar un inversor fotovoltaico por separado. Nuestro gabinete PCS BESS tiene un módulo DC-DC para el acceso fotovoltaico.
Ofrecemos una garantía gratuita de 3 años, y el período de garantía también puede extenderse según sus necesidades. Por favor, póngase en contacto con nuestro personal para obtener más información.
