Principais Vantagens do Gabinete PCS BESS Série HT
Design modular, fácil expansão
Baixo custo de manutenção, falha de um módulo não afeta o funcionamento normal de outros módulos
Dois modelos, interno e externo, para atender a diferentes requisitos de instalação
Projeto de circuito de três níveis, eficiência de conversão de até 99%
Capaz de se conectar a várias fontes de energia, como painéis fotovoltaicos, turbinas eólicas, geradores a diesel, redes elétricas, etc.
Equipado com HMI local e sistema de monitoramento e operação na plataforma em nuvem remota, fácil de operar
Descrição do Modelo de PCS BESS
※Nota:O transformador de isolamento, STS e módulo de energia DC são componentes opcionais, e a potência de saída nominal pode ser configurada de forma flexível de acordo com os requisitos do projeto.
◎Modos de Operação do Gabinete PCS BESS
Quando a energia comercial for desligada ou apresentar falhas, o ATS fará a comutação rápida para o gerador a diesel de armazenamento de energia para fornecimento de energia. Quando a energia comercial retornar ao normal, o ATS fará a comutação automática de volta para o fornecimento de energia comercial, garantindo o fornecimento de energia de circuito duplo. O módulo de energia AC/DC converte a energia AC para fornecer energia às cargas locais, com a tensão trifásica padrão de 400Vac e 50Hz.
Quando a rede sofrer uma perda súbita de energia enquanto estiver funcionando no estado conectado à rede, o conversor de armazenamento de energia fará a comutação automática do modo conectado à rede para o modo off-grid, e o sistema poderá fornecer uma tensão trifásica AC estável de 400V/50Hz. Quando estiver funcionando no estado off-grid, se a rede receber energia repentinamente, o conversor de armazenamento de energia fará a comutação automática do modo off-grid para o modo conectado à rede.
O conversor de armazenamento de energia está conectado à bateria, fotovoltaico ou outras fontes de CC e é convertido em energia CA através do módulo de energia AC/DC para ser integrado à rede elétrica.
◎Pode realizar o seguinte: o acesso à bateria de armazenamento de energia permite o desvio de picos e o preenchimento de vales, além da arbitragem da diferença de preços de eletricidade. A geração fotovoltaica permite o lucro com a venda de eletricidade
Parâmetros do Gabinete PCS BESS HT
A seguir estão os parâmetros de configuração típicos para os gabinetes PCS BESS da série HT. A entrega real estará sujeita ao acordo técnico
Certificações: CE IEC62619 IEC50549 IEC61000
Porta da Rede
Potência nominal:
Potência máxima:
Corrente nominal:
Corrente máxima:
Tensão nominal:
Frequência nominal:
Porta Fotovoltaica (PV)
Tensão máxima de entrada PV:
Potência máxima de entrada PV:
Quantidade de MPPT:
Porta da Bateria
Faixa de tensão da bateria:
Parâmetros Gerais
Grau de proteção:
Classe de proteção:
Fator de potência:
THDU:
Modo de isolamento:
Auto-descarga ao desligar:
Display:
Umidade relativa:
Ruído:
Temperatura ambiente:
Modo de resfriamento:
Altitude
Comunicação BMS:
Comunicação EMS:
Peso (aproximadamente):
Dimensões (L*A*P):
250kW
275kW
361A
400A
400Vac，3W+N+PE
50Hz（±5Hz）
Tensão mínima da bateria -50V
250kW
5/10
600~950V
IP21（Interno）；IP54（Externo）
/
-1 adiantado até +1 defasado
＜3%（Potência nominal）
Isolamento por transformador
＜100W（Sem transformador）
LCD
0 ~ 95% (Sem condensação)
＜78dB
-25℃ to +60℃(Desvalorização acima de 45℃)
Refrigeração a ar inteligente
3000m (> Redução de 2000m)
CAN
RS485 / CAN/Ethernet
1950kg（Interno）；2150kg（Externo）
1200*950*2100mm（Interno）；1300*1000*2300mm（Externo）
Parâmetros do Lado DC
Faixa de tensão de operação:
Corrente máxima de CC:
Bateria adaptativa:
Modo de carregamento:
Modo de operação:
Parâmetros do Lado AC (conectado à rede)
Potência máxima de CA:
Corrente nominal de CA:
Tensão nominal de CA:
Frequência nominal de CA:
THDI:
Fator de potência:
Parâmetros do Lado AC (desconectado)
Tensão nominal de CA:
Frequência nominal de CA:
THDU:
Capacidade de sobrecarga:
Parâmetros Gerais
Grau de proteção:
Classe de proteção:
Comutação on&off-grid:
Auto-descarga ao desligar:
Display:
Umidade relativa:
Ruído:
Temperatura ambiente:
Modo de resfriamento:
Altitude:
Interface de comunicação:
Peso (aproximadamente):
Dimensões (L * A * P):
600~1000V
200A*4
Lítio/chumbo/Painel solar (MPPT)
De acordo com as instruções do BMS/três estágios/MPPT
Corrente constante, potência constante, MPPT, fonte de tensão AC, fonte de tensão DC
500/550kW
720A
400V,3W+N+PE/3W+PE
50/60Hz±5Hz
＜3%（Potência nominal）
-1 adiantado até +1 defasado
400V
50/60Hz
＜3%（Carga linear）
110%, operação normal; 120%, 1 minuto
IP20(Indoor）
/
/
＜100W (sem transformador)
LCD
0 ~ 95% (Sem condensação)
＜78dB
-25℃ to +60℃(Desvalorização acima de 45℃)
Refrigeração a ar inteligente
3000m (> 3000m redução)
RS485 / CAN/Ethernet
2050kg(Indoor）
1200*1000*2300mm(Indoor）
Principais Cenários de Aplicação do Gabinete PCS BESS HT
◎Desvio de picos e preenchimento de vales para reduzir os custos de eletricidade para empresas e fábricas
◎Ilhas, fazendas, vilas e áreas remotas sem redes elétricas. Combine energia fotovoltaica e eólica ou geradores a diesel para fornecer fornecimento de energia estável
◎De acordo com os requisitos do usuário, defina o modo de operação e o estado de funcionamento do sistema de armazenamento de energia para alcançar regulação de tensão, regulação de frequência, expansão de transformador e outras funções
※Nota:O BESS PCS tem tipos interno e externo. Pode ser integrado em contêineres BESS ou implantado separadamente.

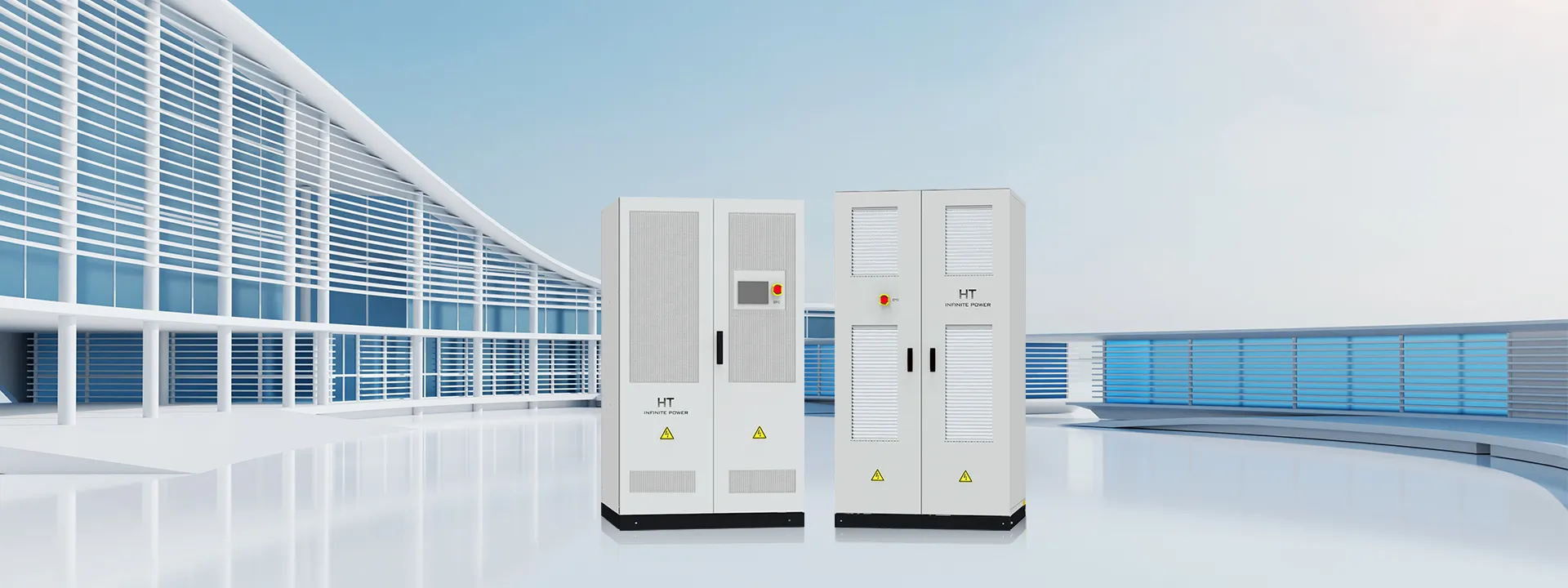

Diagrama de Aparência do Gabinete PCS BESS HT
PERGUNTAS FREQUENTES
─── Sobre o Gabinete PCS BESS HT ───
O gabinete BESS PCS HT adota integração modular. Se um módulo falhar, isso não afetará o funcionamento normal de outros módulos. A manutenção é muito simples.
O gabinete BESS PCS HT adota um design pré-instalado, o que o torna muito simples de usar e não requer fiação complicada.
Sim, podemos personalizar as funções para o seu projeto. Só precisamos remover o módulo fotovoltaico do gabinete BESS PCS e, em seguida, usar acoplamento CA para conectá-lo ao seu sistema fotovoltaico instalado
Claro, você não precisa comprar um inversor fotovoltaico separadamente. Nosso gabinete BESS PCS possui um módulo DC-DC para acesso fotovoltaico.
Oferecemos uma garantia gratuita de 3 anos, e o período de garantia também pode ser estendido de acordo com suas necessidades. Por favor, entre em contato com nossa equipe para mais informações.
