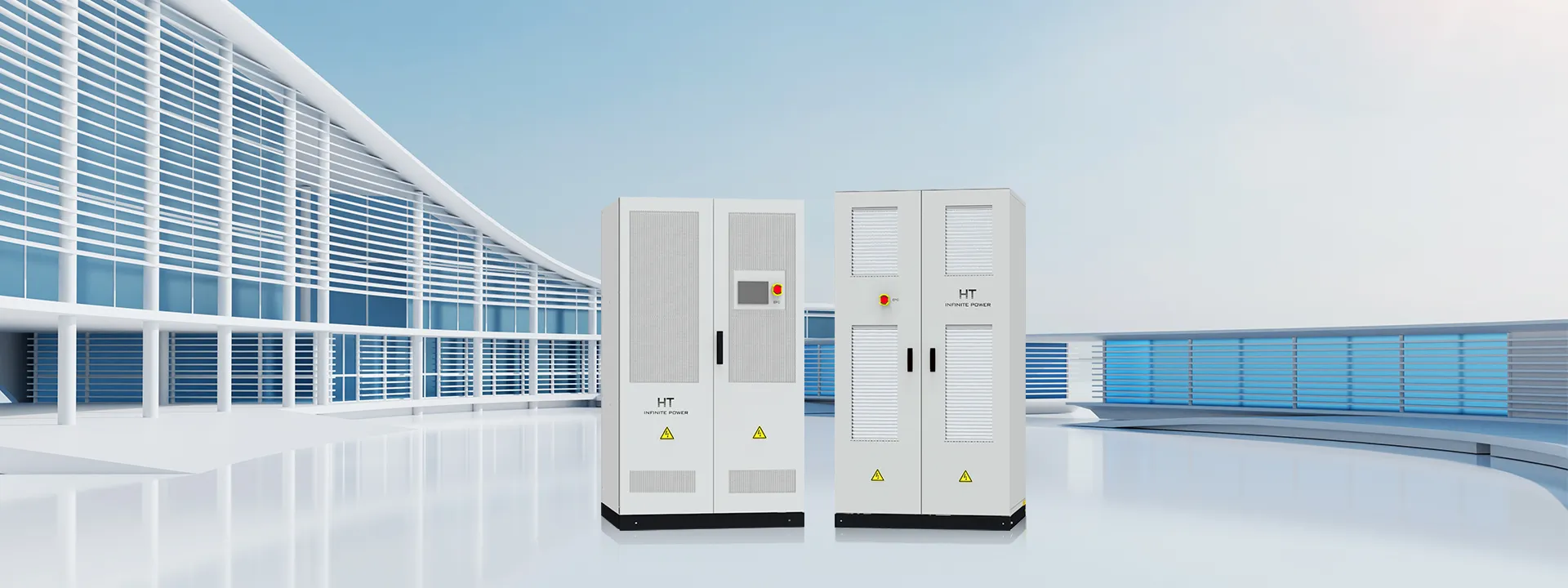

Principaux Avantages de l'Armoire PCS BESS Série HT
Conception modulaire, expansion facile
Coût de maintenance réduit, la défaillance d'un module n'affecte pas le fonctionnement normal des autres modules
Deux modèles, intérieur et extérieur, pour répondre à différents besoins d'installation
Conception de circuit à trois niveaux, efficacité de conversion jusqu'à 99% 4o mini
Capable de se connecter à plusieurs sources d'énergie telles que les panneaux photovoltaïques, les éoliennes, les générateurs diesel, les réseaux électriques, etc.
Équipé d'un HMI local et d'un système de surveillance et d'exploitation sur plateforme cloud à distance, facile à utiliser
Description du Modèle de PCS BESS
※Remarque:Le transformateur d'isolement, le STS et le module d'alimentation CC sont des composants optionnels, et la puissance de sortie nominale peut être configurée de manière flexible en fonction des exigences du projet.
◎Modes de Fonctionnement de l'Armoire PCS BESS
Lorsque l'alimentation commerciale est coupée ou présente un dysfonctionnement, l'ATS basculera rapidement vers un générateur diesel de stockage d'énergie pour l'alimentation. Lorsque l'alimentation commerciale revient à la normale, l'ATS reviendra automatiquement à l'alimentation commerciale pour garantir une alimentation à double circuit. Le module d'alimentation AC/DC convertit l'énergie AC pour alimenter les charges locales, avec une tension triphasée par défaut de 400 Vac et une fréquence de 50 Hz.
Lorsque le réseau perd soudainement de l'énergie en mode connecté au réseau, le convertisseur de stockage d'énergie passera automatiquement du mode connecté au réseau au mode hors réseau, et le système pourra fournir une tension AC triphasée stable de 400V/50Hz. Lorsqu'il fonctionne en mode hors réseau, si le réseau reçoit soudainement de l'énergie, le convertisseur de stockage d'énergie passera automatiquement du mode hors réseau au mode connecté au réseau
Le convertisseur de stockage d'énergie est connecté à des batteries, des panneaux photovoltaïques ou d'autres sources CC et est converti en énergie AC via le module d'alimentation AC/DC pour être injecté dans le réseau électrique
◎Il peut réaliser les objectifs suivants : l'accès aux batteries de stockage d'énergie permet de réaliser l'effacement des pics et le remplissage des creux, ainsi que l'arbitrage des différences de prix de l'électricité. La production d'énergie photovoltaïque permet de réaliser un profit en vendant de l'électricité. 4o mini
Paramètres de l'Armoire PCS BESS HT
Les paramètres de configuration suivants sont typiques pour les armoires PCS BESS série HT. La livraison réelle sera soumise à un accord technique
Certifications: CE IEC62619 IEC50549 IEC61000
Port Réseau
Puissance nominale :
Puissance maximale :
Courant nominal :
Courant nominal :
Tension nominale :
Fréquence nominale :
Port Photovoltaïque (PV)
Tension d'entrée PV maximale :
Puissance d'entrée PV maximale :
Quantité MPPT :
Port Batterie
Plage de tension de la batterie :
Paramètres Généraux
Degré de protection :
Classe de protection :
Facteur de puissance :
THDU:
Mode d'isolation :
Auto-décharge à l'arrêt :
Affichage :
Humidité relative :
Niveau sonore :
Température ambiante :
Mode de refroidissement :
Altitude :
Communication BMS :
Communication EMS :
Poids (approx.) :
Dimensions (L*P*H) :
250kW
275kW
361A
400A
400Vac，3W+N+PE
50Hz（±5Hz）
Tension minimale de la batterie -50V
250kW
5/10
600~950V
IP21 (Intérieur) ; IP54 (Extérieur)
/
-1 en avance à +1 en retard
＜3%（Puissance nominale）
Isolement du transformateur
＜100W（Sans transformateur）
LCD
0 ~ 95% (Sans condensation)
＜78dB
-25℃ to +60℃(Réduction au-dessus de 45℃)
Refroidissement par air intelligent
3000m (> Réduction à 2000m)
CAN
RS485 / CAN/Ethernet
1950kg（Intérieur）；2150kg（Extérieur）
1200*950*2100mm（Intérieur）；1300*1000*2300mm（Extérieur）
Paramètres Côté CC
Plage de tension de fonctionnement :
Courant CC maximal :
Batterie adaptative :
Mode de charge :
Mode de fonctionnement :
Paramètres Côté AC (connecté au réseau)
Puissance AC maximale nominale :
Courant AC nominal :
Tension AC nominale :
Fréquence AC nominale :
THDI:
Facteur de puissance :
Paramètres Côté AC (non connecté)
Tension AC nominale :
Fréquence AC nominale :
THDU:
Capacité de surcharge :
Paramètres Généraux
Degré de protection :
Classe de protection :
Commutation réseau/non-réseau :
Auto-décharge à l'arrêt :
Affichage :
Humidité relative :
Niveau sonore :
Température ambiante :
Mode de refroidissement :
Altitude :
Interface de communication :
Poids (approx.) :
Dimensions (L * P * H) :
600~1000V
200A*4
Lithium/plomb/Panneau solaire (MPPT)
Selon les instructions du BMS/ trois étapes/MPPT
Courant constant, puissance constante, MPPT, source de tension AC, source de tension DC
500/550kW
720A
400V,3W+N+PE/3W+PE
50/60Hz±5Hz
＜3%（Puissance nominale）
-1 en avance à +1 en retard
400V
50/60Hz
＜3%（Charge linéaire）
110%, fonctionnement normal ; 120%, 1 minute
IP20(Intérieur）
/
/
＜100W（Sans transformateur）
LCD
0 ~ 95% (Sans condensation)
＜78dB
-25℃ to +60℃(Réduction au-dessus de 45℃)
Refroidissement par air intelligent
3000m (> Réduction à 3000m)
RS485 / CAN/Ethernet
2050kg(Intérieur）
1200*1000*2300mm(Intérieur）
Principaux Scénarios d'Application de l'Armoire PCS BESS HT
◎Lissage des pics et des creux pour réduire les coûts d'électricité des entreprises et des usines
◎Îles, fermes, villas et zones éloignées sans réseaux électriques. Combiner l'énergie photovoltaïque et éolienne ou les générateurs diesel pour fournir une alimentation stable.
◎Selon les exigences de l'utilisateur, définir le mode de fonctionnement et le statut de fonctionnement du système de stockage d'énergie pour réaliser la régulation de la tension, la régulation de la fréquence, l'extension du transformateur et d'autres fonctions
※Remarque:Le PCS BESS existe en versions intérieure et extérieure. Il peut être intégré dans des conteneurs BESS ou déployé séparément.
Diagramme de l'apparence de l'armoire PCS BESS HT
QUESTIONS FRÉQUEMMENT POSÉES
─── À Propos de L'Armoire PCS BESS HT ──
L'armoire BESS PCS HT adopte une intégration modulaire. Si un module tombe en panne, cela n'affectera pas le fonctionnement normal des autres modules. La maintenance est très simple.
L'armoire BESS PCS HT adopte un design préinstallé, ce qui la rend très simple à utiliser et ne nécessite pas de câblage compliqué.
Oui, nous pouvons personnaliser les fonctions pour votre projet. Il suffit de retirer le module photovoltaïque de l'armoire BESS PCS, puis d'utiliser un couplage AC pour le connecter à votre système photovoltaïque installé.
Nous offrons une garantie gratuite de trois ans et la période de garantie peut également être prolongée en fonction de vos besoins. Pour plus d'informations, veuillez contacter notre personnel.
The maximum supported power output is 110%, 137KW for long-term operation, and 150KW for 10 minutes
