IP55
Função de comutação liga/desliga da rede
Economia de espaço
Gerenciamento de dados locais EMS
Fácil instalação e manutenção
●Equipado com PCS modular montado em rack, que suporta conexão paralela de várias máquinas e tem boa escalabilidade; o número de módulos PCS e a potência total da bateria podem ser selecionados de acordo com os requisitos de capacidade do sistema da microrrede e outros cenários. Expansível até 215 kWh;
●O grau de proteção é IP55, que pode lidar perfeitamente com vários tipos de clima externo;
●É adotado o ar condicionado integrado embutido montado na porta, que não ocupa o espaço do gabinete, aumenta o espaço disponível do gabinete externo, possui melhor integridade estrutural na parte superior e possui um bom efeito impermeável;
●A tela de controle local permite diversas funções como monitoramento da operação do conversor, formulação de estratégia de gerenciamento de energia, atualização remota de equipamentos, etc.
O Que É Resfriamento a Ar para Armazenamento de Bateria 100kW 215kWh em Sistemas?
O gabinete de armazenamento de bateria de 100kW 215 kWh integra baterias de armazenamento de energia, módulos PCS, EMS, sistema de gerenciamento de bateria de 3 níveis, módulos fotovoltaicos, caixas de distribuição, ar condicionado industrial, etc. operar com mais segurança e eficiência.Para projetos que exigem maior capacidade de energia, também está disponível uma versão do sistema de 125 kW e 253 kWh, com integração e confiabilidade semelhantes.
Sistema de Resfriamento de Ar
Modelo :HT 100kW-215kWh
Máx. Potência de entrada fotovoltaica:100 kW
Máx. Tensão de entrada fotovoltaica:680 V
ST:STS opcional
Transformador:Transformador interno ou opcional
Capacidade nominal da bateria:215 kWh (pode ser expandido para 2,15 MWh)
Tensão nominal do sistema:768V
Tipo de Bateria :Bateria de fosfato de ferro-lítio 280Ah (LFP)
Potência CA nominal:100kW (pode ser expandido para 500kW)
Corrente CA nominal:144A
Tensão CA nominal:400V,3P+N+PE,50/60Hz
Nível de proteção:IP55
Diagramas de fiação elétrica
Introdução à Estrutura
── Armazenamento de bateria de 215 kWh ──
Célula
●Material: LFP
●Tensão: 3,2V
●capacidade: 280Ah
●Ciclo: 8.000 vezes @80%
Resfriamento a ar Módulo de Bateria 1P20S (célula)
Tensão: 64V Capacidade: 17,92kWh
●Integração, padronização
●Resfriamento de ar inteligente
●alta densidade de energia
●A diferença de temperatura é inferior a 3 graus Celsius
●Configuração flexível e escalável
Resfriamento a ar Rack de Bateria 1P12S (módulo)
●Design modular, fácil de expandir
●Alta segurança, a fuga térmica não se espalhará
● Supressão de incêndio no nível da bateria
●A diferença de temperatura é <3°C, a temperatura de trabalho da célula é adequada Design de ampla temperatura<3°C, the cell working temperature is suitable Wide temperature design
EMS
● Coleta integrada de comunicação de dados de usinas de energia e controle de operação
● Exibição de tela local de dados da usina e status operacional
●Usado principalmente em aplicações de usinas de armazenamento de energia de diversas capacidades e usinas integradas de energia fotovoltaica, de armazenamento e de carregamento.
●Upload remoto de dados da usina
AC-DC omzettermodule
●Suporte para personalização de funções
●Adotando a topologia de três níveis, a eficiência máxima pode atingir 98,5%, e a qualidade da energia é melhor
●Suporte para corrente constante, potência constante, MPPT, controle de fonte de tensão AC, com função de reinício em preto
●Design modular montado em rack padrão, configuração flexível, manutenção conveniente, expansão fácil
DC-DC omzettermodule
●Suporte para solução de acoplamento DC
●Eficiência máxima de 99%
●Pode ser expandido para armário externo DC-DC de 2MW
●Compatível com baterias de lítio, baterias de chumbo-ácido e painéis fotovoltaicos de várias especificações

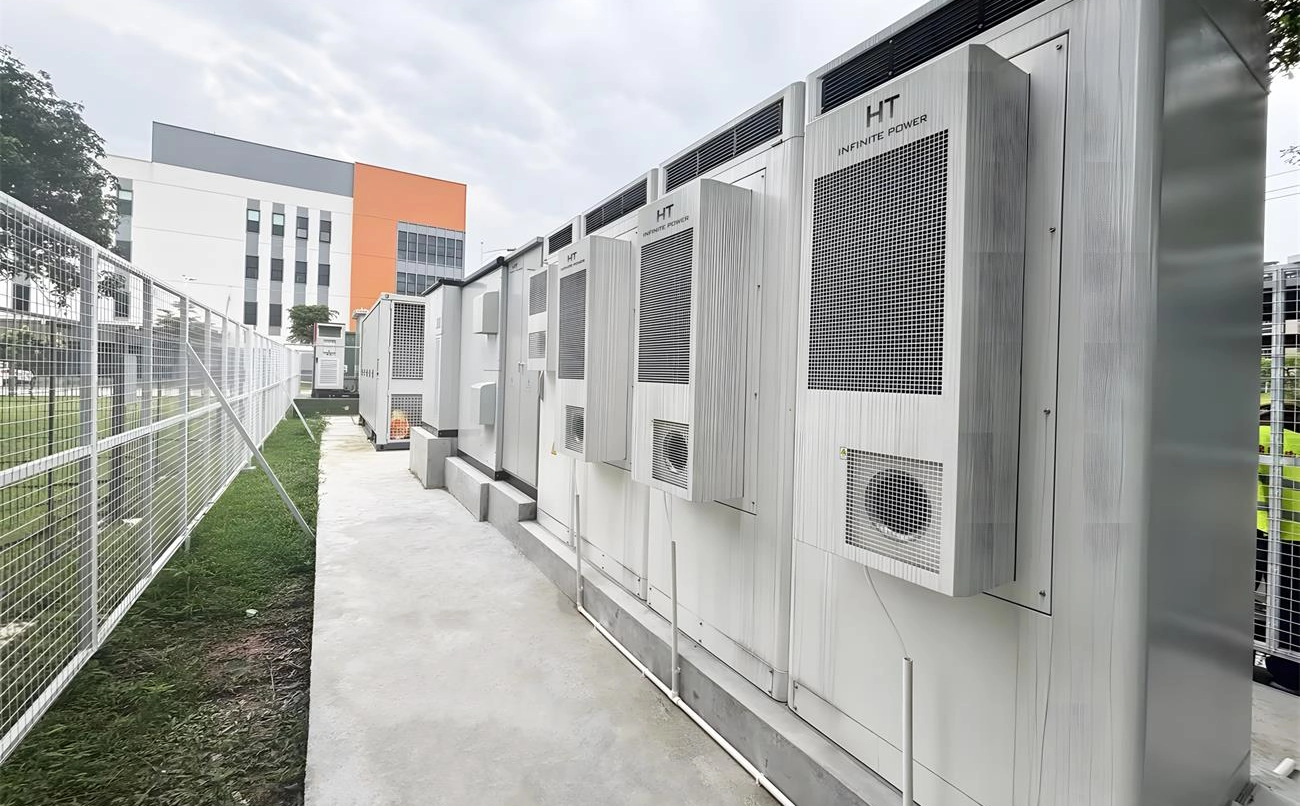

Cenários de Aplicação
── Armazenamento de bateria de 215 kWh ──
China
Sistema de armazenamento de energia:Painel solar de 33MW+ 30MW pcs + recipiente de bateria de refrigeração líquida de 100MWh
Cenário de aplicação:Central elétrica
Data de envio:Maio, 2024
Aplicativo:regulação de pico de estação de energia e regulação de frequência, fonte de alimentação.
HuizhouChina
Sistema de armazenamento de energia:4MW pcs + 9MW DC moudular + bateria de refrigeração líquida de 10MWh
Cenário de aplicação:Parque Industrial + Carregador EV
Entregadados:Maio de 2023
Aplicativo:Sistema integrado de carregamento solar + armazenamento + ev para melhorar a eficiência da utilização solar. Economizando eletricidade e obtendo benefícios deste sistema.
Suécia
Sistema de armazenamento de energia:1 conjunto 0,5MW/1,075MWh
Cenário de aplicação:Edifício residencial comercial
Dados de entrega:Setembro de 2023
Aplicativo:Alcançar a função de cortar pico e preencher vale, reduzir a diferença entre pico e vale de carga e obter benefícios econômicos consideráveis através da diferença de preço de pico e vale.
Nossa fábrica
── Armazenamento de bateria de 215 kWh ──
Processo de entrega
── Armazenamento de bateria de 215 kWh ──
Como Obter um Projeto BESS Adequado?
Coletar informações do projeto
Contate-nos
Nossos engenheiros fazem soluções e cotações para você
Instalar
Usar
VEEL GESTELDE VRAGEN
O sistema de armazenamento de bateria de 100kW 215 kWh é um sistema digital integrado que inclui baterias de armazenamento de energia, PCS, EMS, sistemas de proteção contra incêndio e sistemas de controle de temperatura. O ESS de armazenamento de bateria de 100 kW e 215 kWh significa que a saída CA é de 100 kW e a energia das baterias é de 200 kWh.
Devido ao sistema de armazenamento de bateria de 100kW 215 kWh usar células LFP de maior integração e maior capacidade, o custo unitário é menor do que as soluções tradicionais.
Sim, o sistema de armazenamento de bateria de 100kW 215 kWh possui monitoramento ambiental e sistemas de proteção contra incêndio, por isso é muito seguro.
Sim, você pode definir parâmetros do sistema de armazenamento de bateria de 100kW 215 kWh de acordo com suas próprias necessidades no EMS.
Sim, a potência e a energia do sistema de armazenamento de bateria de 100 kW e 215 kWh podem ser expandidas para 500 kW e 1,07 MWh.
O sistema de armazenamento de bateria de 100kW 215 kWh é pré-instalado antes do envio, tornando o transporte e o uso muito simples.
Para mais perguntas, por favorContate-nos
