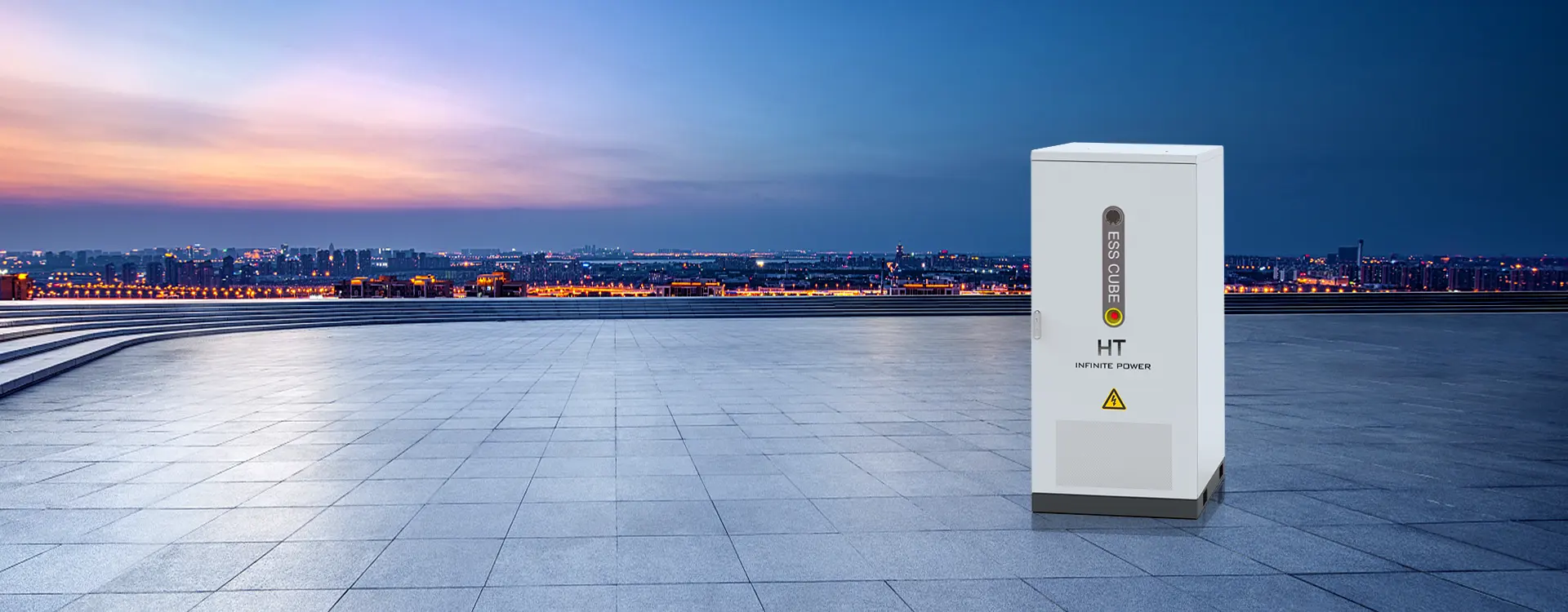

Características do Sistema de Armazenamento de Energia com Refrigeração Líquida de 261kWh
Refrigeração líquida eficiente, operação estável
Uso de tecnologia avançada de refrigeração líquida para controlar efetivamente a temperatura da bateria, garantindo que o sistema permaneça eficiente e estável em ambientes de alta temperatura, além de prolongar a vida útil da bateria.
Alta adaptabilidade
Capaz de se conectar a sistemas fotovoltaicos, turbinas eólicas e geradores a diesel para garantir o uso estável de eletricidade
Eficiência energética, redução de custos
Suporta aplicações como arbitragem de preços de eletricidade de pico e vale e resposta do lado da demanda, ajudando os usuários a reduzir custos de eletricidade e melhorar a eficiência energética
Design modular, expansão flexível
O design modular permite a configuração flexível da capacidade de acordo com as necessidades reais, o que facilita a expansão e atualização posteriores para atender às necessidades de diferentes cenários de aplicação.
Gestão inteligente, segura e confiável
Equipado com um sistema de gerenciamento de bateria (BMS) e um sistema de gerenciamento de energia (EMS), monitora o status da bateria em tempo real, fornece múltiplas proteções, como sobrecarga, descarga excessiva e sobretemperatura, e garante o funcionamento seguro e confiável do sistema.
Parâmetros do Sistema de Armazenamento de Energia com Refrigeração Líquida de 261kWh
Parâmetros do lado AC
Tensão da rede elétrica
Potência AC nominal
Corrente AC nominal
Corrente AC máxima
Frequência nominal da rede elétrica
Faixa ajustável do fator de potência
THDi (potência nominal)
Parâmetros do lado DC
Tipo de bateria
Capacidade da bateria
Tensão DC nominal
Faixa de tensão DC
Taxa de carga e descarga nominal
Corrente máxima DC
Parâmetro do sistema
Método de isolamento
Dimensões (L * A * P)
Peso
Vida útil do sistema
Interface de comunicação
Temperatura de operação
Altitude
Temperatura da bateria
Níveis de proteção IP
Sistema de extintor de incêndio
400V，3W+N+PE
125kW
180A
200A
50/60Hz
-1~+1
＜2%
LFP
261kWh
832V
715~923V
0.5C
183A
Não isolado
865mm*2300mm*1250mm
2200kg
8000 vezes @25℃, 0. 5CP, 90% DOD, EOL 70%
RS485、 CAN、 LAN
-20℃ ~50℃
≤ 3500m (Desclassificação acima de 2000m)
Refrigeração líquida
IPX5
Perfluorhexano sem armazenamento de pressão + detecção de fumaça / temperatura
Cenários de Aplicação do Sistema de Armazenamento de Energia com Refrigeração Líquida de 261kWh
◎Armazenamento de energia industrial e comercial: Ajudar as empresas a reduzir os custos de eletricidade, melhorar a eficiência energética, participar da resposta do lado da demanda e obter benefícios adicionais.
◎Microrede: Fornecer um fornecimento de energia estável e confiável para áreas remotas, ilhas, etc., e construir um sistema de microrede verde e de baixo carbono.
◎Fonte de energia de backup: Fornecer fonte de energia de backup para locais importantes, como centros de dados e hospitais, para garantir a operação ininterrupta dos equipamentos essenciais.
Principais Componentes do Sistema de Armazenamento de Energia com Refrigeração Líquida de 261kWh
▶ Módulo de bateria
Parâmetro de desempenho
Modelo do produto
HT314P2L1P52A
Especificações da célula
3.2V 314Ah LFP
Modo de conexão em série e paralelo das células
1P 52S (1 paralelo 52 strings)
Energia
52.249kWh
Tensão nominal
166.4Vdc
Peso
310kg
Modo de controle de temperatura
Refrigeração líquida
Dimensões (P * L * A)
1105*750*232 mm
Renderização
▶ BMS do Sistema de Armazenamento de Energia com Refrigeração Líquida de 261kWh
Parâmetro de desempenho
Modelo do produto
EPCS125
Parâmetros do lado DC
Saída máxima
138W
Faixa de tensão DC
680 ~ 950 Vdc (Trifásico de quatro fios)
Corrente máxima DC
203A
Tensão nominal da rede elétrica
400V
Eficiência máxima
>98.5%
Parâmetros do lado AC
Classificação de potência
125kW
Tensão da rede elétrica
400V+N+PE
Frequência
50/60Hz
Corrente nominal
180A
Peso
65 kg
Níveis de proteção IP
IP20
Dimensões / (P * L * A)
520*790*232 mm
Desenho de impressão
520*790*232 mm
Renderização
BMS do Sistema de Armazenamento de Energia com Refrigeração Líquida de 261kWh
Função de comunicação: comunicação com o sistema de gerenciamento de energia, BMU, PCS e outros componentes;
Função de cálculo: calcular o SOC, SOH, quantidade de carga e descarga, informações de valor extremo estatístico da unidade de cluster no sistema de baterias;
Função de aquisição: coletar a tensão do sistema de baterias, corrente, resistência de isolamento à terra, etc.;
Função de controle: controlar a comutação e o fechamento do sistema de baterias;
Proteção de alarme: alarme e proteção contra anomalias no sistema de baterias;
Função de equilíbrio: balanceamento ativo para garantir a consistência das células do sistema de baterias;
Estratégia de controle de temperatura: controle inteligente de temperatura;
Função de armazenamento: registro em tempo real de logs importantes, eventos, coleta de dados, etc.
EMS do Sistema de Armazenamento de Energia com Refrigeração Líquida de 261kWh
Função de comunicação: utilizar comunicação Ethernet com a máquina de armazenamento de energia industrial e comercial, e suportar comunicação Ethernet externamente;
Função de medição: medir a quantidade de carga e descarga de pico, carga de pico, carga plana e carga de vale;
Função de exibição: fornecer uma interface homem-máquina amigável, incluindo, mas não se limitando a, monitoramento de dados em tempo real, consulta de dados históricos, controle de equipamentos, configuração de parâmetros e outras interfaces;
Função de gerenciamento: pode coletar e distribuir dados da máquina de armazenamento de energia industrial e comercial, formular estratégias de controle para realizar o deslocamento de carga de pico e gestão de demanda por meio do carregamento e descarregamento do armazenamento de energia;
Função de agendamento: agendamento aceitável;
Função de controle: o defeito pode ser controlado e desconectado da rede elétrica;
Monitoramento remoto: suporta o retorno de dados Ethernet para servidores remotos.
Configuração opcional do Sistema de Armazenamento de Energia com Refrigeração Líquida de 261kWh
Potência /kW
Energia nominal / kWh
Duração / h
Número de corpos de gabinete
Observações
125
261
2
1 gabinete de armazenamento de energia industrial e comercial + 1 gabinete combinador
0.5C
250
522
2
2 gabinete de armazenamento de energia industrial e comercial + 1 gabinete combinador
0.5C
375
783
2
3 gabinete de armazenamento de energia industrial e comercial + 1 gabinete combinador
0.5C
500
1044
2
4 gabinete de armazenamento de energia industrial e comercial + 1 gabinete combinador
0.5C
625
1305
2
5 gabinete de armazenamento de energia industrial e comercial + 1 gabinete combinador
0.5C
750
1566
2
6 gabinete de armazenamento de energia industrial e comercial + 1 gabinete combinador
0.5C
875
1827
2
7 gabinete de armazenamento de energia industrial e comercial + 1 gabinete combinador
0.5C
1000
2088
2
8 gabinete de armazenamento de energia industrial e comercial + 1 gabinete combinador
0.5C
Exibição de Aplicações do Sistema de Armazenamento de Energia com Refrigeração Líquida de 261kWh
◎A aparência de um sistema de armazenamento de energia distribuído composto por 8 gabinetes de armazenamento de energia industrial e comercial + 1 gabinete combinador, conforme mostrado na Figura 1.5-1.
