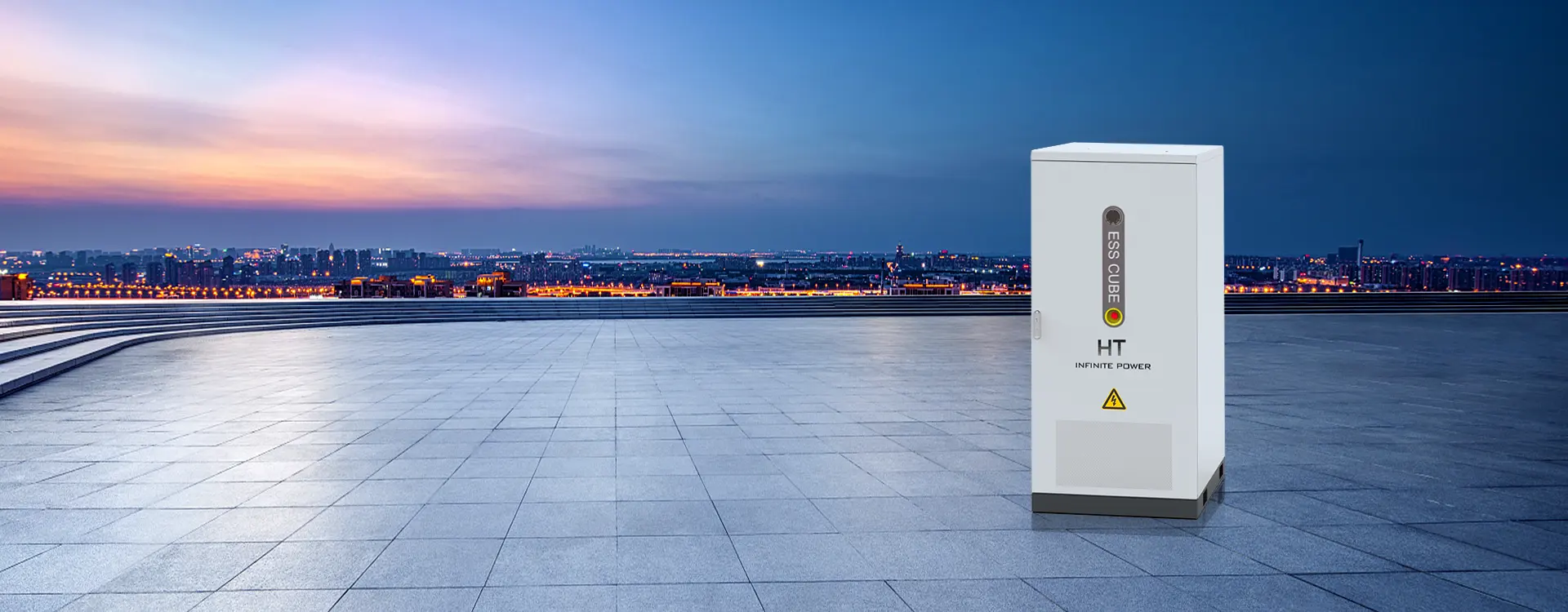

Caractéristiques du Système de Stockage d'Énergie à Refroidissement Liquide 261 kWh
Refroidissement liquide efficace, fonctionnement stable
En utilisant une technologie avancée de refroidissement liquide pour contrôler efficacement la température de la batterie, garantir que le système reste efficace et stable dans des environnements à haute température, et prolonger la durée de vie de la batterie.
Strong adaptability
Capable de se connecter aux panneaux photovoltaïques, aux éoliennes et aux générateurs diesel pour garantir une utilisation stable de l'électricité.
Économies d'énergie efficaces, réduction des coûts
Prend en charge des applications telles que l'arbitrage des prix de l'électricité de pointe et de vallée et la réponse côté demande, pour aider les utilisateurs à réduire les coûts d'électricité et améliorer l'efficacité énergétique.
Conception modulaire, expansion flexible
La conception modulaire permet une configuration flexible de la capacité en fonction des besoins réels, ce qui facilite l'extension et la mise à niveau ultérieures pour répondre aux besoins de différents scénarios d'application.
Gestion intelligente, sûre et fiable
Équipé d'un système de gestion de batterie (BMS) et d'un système de gestion de l'énergie (EMS), il surveille l'état de la batterie en temps réel, fournit plusieurs protections telles que la surcharge, la décharge excessive et la surchauffe, et garantit un fonctionnement sûr et fiable du système.
Paramètres du Système de Stockage d'Énergie à Refroidissement Liquide 261 kWh
Paramètres côté AC
Tension du réseau électrique
Puissance AC nominale
Courant AC nominal
Courant AC maximum
Fréquence nominale du réseau électrique
Plage réglable du facteur de puissance
THDi (puissance nominale)
Paramètres côté DC
Type de batterie
Capacité de la batterie
Tension DC nominale
Plage de tension DC
Taux de charge et de décharge nominal
Courant DC maximum
Paramètres du système
Méthode d'isolation
Dimensions (L * H * P)
Poids
Durée de vie du système
Interface de communication
Température de fonctionnement
Altitude
Température de la batterie
Niveaux de protection IP
Système d'extinction d'incendie
400V，3W+N+PE
125kW
180A
200A
50/60Hz
-1~+1
＜2%
LFP
261kWh
832V
715~923V
0.5C
183A
Non-isolé
865mm*2300mm*1250mm
2200kg
8000 fois @25℃, 0. 5CP, 90% DOD, EOL 70%
RS485、 CAN、 LAN
-20℃ ~50℃
≤ 3500m(Réduction > 2000 m)
Refroidissement liquide
IPX5
Détection de pression non stockée perfluorhexone + fumée / température
Scénarios D'application Du Système De Stockage D'énergie À Refroidissement Liquide 261 kWh
◎Stockage d'énergie industriel et commercial : Aider les entreprises à réduire les coûts d'électricité, améliorer l'efficacité énergétique, participer à la réponse côté demande et obtenir des bénéfices supplémentaires.
◎Micro-réseau : Fournir une alimentation stable et fiable pour les zones éloignées, les îles, etc., et construire un système de micro-réseau vert et à faible émission de carbone.
◎Alimentation de secours : Fournir une alimentation de secours pour les endroits importants tels que les centres de données et les hôpitaux afin d'assurer le fonctionnement continu des équipements clés.
Principaux Composants du Système de Stockage d'Énergie à Refroidissement Liquide 261 kWh
▶ Module de batterie
Paramètre de performance
Modèle de produit
HT314P2L1P52A
Spécifications des cellules
3.2V 314Ah LFP
Mode de connexion en série et parallèle des cellules
1P 52S (1 parallèle, 52 chaînes)
Énergie
52.249kWh
Tension nominale
166.4Vdc
Poids
310kg
Mode de contrôle de la température
Refroidissement liquide
Dimensions (P * L * H)
1105*750*232 mm
Rendu
▶ BMS du système de stockage d'énergie à refroidissement liquide 261 kWh
Paramètre de performance
Modèle de produit
EPCS125
Paramètres côté DC
Sortie maximale
138W
Plage de tension DC
680 ~ 950 Vdc (Triphasé à quatre fils)
Courant maximum DC
203A
Tension nominale du réseau électrique
400V
Rendement maximal
>98.5%
Paramètres côté AC
Puissance nominale
125kW
Tension du réseau électrique
400V+N+PE
Fréquence
50/60Hz
Courant nominal
180A
Poids
65 kg
Niveaux de protection IP
IP20
Dimensions / (P * L * H)
520*790*232 mm
Plan d'impression
520*790*232 mm
Rendu
BMS du système de stockage d'énergie à refroidissement liquide 261 kWh
Fonction de communication : communication avec le système de gestion de l'énergie, BMU, PCS et autres composants.
Fonction de calcul : calculer le SOC, SOH, la quantité de charge et de décharge, les informations sur les valeurs extrêmes statistiques de l'unité de cluster dans le système de batterie.
Fonction d'acquisition : collecter la tension, le courant, la résistance d'isolation à la terre, etc. du système de batterie.
Fonction de contrôle : contrôler l'activation et la fermeture du système de batterie.
Protection par alarme : alarme et protection en cas d'anomalie du système de batterie.
Fonction d'équilibrage : équilibrage actif pour assurer la cohérence des cellules du système de batterie.
Stratégie de contrôle de la température : contrôle intelligent de la température.
Fonction de stockage : enregistrement en temps réel des journaux importants, des événements, de la collecte de données, etc.
EMS du système de stockage d'énergie à refroidissement liquide 261 kWh
Fonction de communication : utilisation de la communication Ethernet avec les machines de stockage d'énergie industrielles et commerciales, et prise en charge de la communication Ethernet vers l'extérieur.
Fonction de mesure : mesurer la quantité de charge et de décharge des périodes de pointe, de crête, de plat et de vallée.
Fonction d'affichage : fournir une interface homme-machine conviviale, incluant mais ne se limitant pas à la surveillance des données en temps réel, la consultation des données historiques, le contrôle des équipements, la configuration des paramètres et d'autres interfaces.
Fonction de gestion : peut collecter et distribuer les données des machines tout-en-un de stockage d'énergie industrielles et commerciales, et formuler des stratégies de contrôle pour réaliser le décalage de la charge de pointe et la gestion de la demande via la charge et la décharge du stockage d'énergie.
Fonction de planification : planification acceptable.
Fonction de contrôle : la déconnexion en cas de défaillance peut être contrôlée pour couper l'alimentation du réseau.
Surveillance à distance : prise en charge du retour des données Ethernet vers les serveurs distants.
Configuration Optionnelle du Système de Stockage d'Énergie à Refroidissement Liquide 261 kWh
Puissance / kW
Énergie nominale / kWh
Durée / h
Nombre de corps de cabinet
Remarques
125
261
2
"1 armoire de stockage d'énergie industrielle et commerciale + 1 armoire combinée"
0.5C
250
522
2
"2 armoire de stockage d'énergie industrielle et commerciale + 1 armoire combinée"
0.5C
375
783
2
"3 armoire de stockage d'énergie industrielle et commerciale + 1 armoire combinée"
0.5C
500
1044
2
"4 armoire de stockage d'énergie industrielle et commerciale + 1 armoire combinée"
0.5C
625
1305
2
"5 armoire de stockage d'énergie industrielle et commerciale + 1 armoire combinée"
0.5C
750
1566
2
"6 armoire de stockage d'énergie industrielle et commerciale + 1 armoire combinée"
0.5C
875
1827
2
"7 armoire de stockage d'énergie industrielle et commerciale + 1 armoire combinée"
0.5C
1000
2088
2
"8 armoire de stockage d'énergie industrielle et commerciale + 1 armoire combinée"
0.5C
Affichage des Applications du Système de Stockage d'Énergie à Refroidissement Liquide 261 kWh
◎L'apparence d'un système de stockage d'énergie distribué composé de 8 armoires de stockage d'énergie industrielles et commerciales + 1 armoire combinée, comme indiqué à la Figure 1.5-1.
