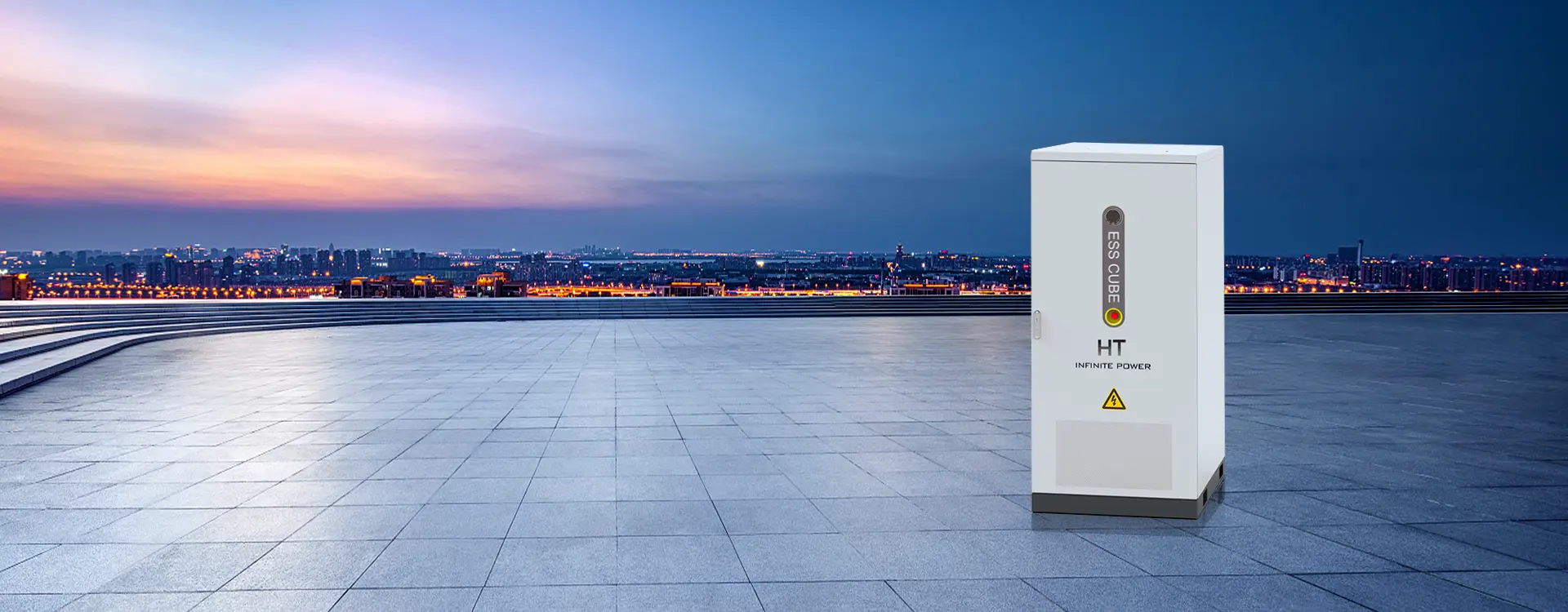

Kenmerken van 261kWh Vloeistofgekoeld Energieopslagsysteem
Efficiënt vloeistofkoeling, stabiele werking
Met behulp van geavanceerde vloeistofkoelingstechnologie wordt de batterijtemperatuur effectief gecontroleerd, zodat het systeem efficiënt en stabiel blijft in een omgeving met hoge temperaturen en de levensduur van de batterij wordt verlengd.
Sterke aanpassingsvermogen
In staat om verbinding te maken met fotovoltaïsche systemen, windturbines en dieselgeneratoren om een stabiel elektriciteitsverbruik te garanderen.
Efficiënte energiebesparing, kostenreductie
Ondersteunt toepassingen zoals piek- en daluurtarievenarbitrage en vraagrespons om gebruikers te helpen de elektriciteitskosten te verlagen en de energie-efficiëntie te verbeteren.
Modulair ontwerp, flexibele uitbreiding
Het modulaire ontwerp maakt flexibele configuratie van de capaciteit op basis van de werkelijke behoeften mogelijk, wat handig is voor latere uitbreiding en upgrade om te voldoen aan de eisen van verschillende toepassingsscenario's.
Intelligent beheer, veilig en betrouwbaar
Uitgerust met een batterijbeheersysteem (BMS) en een energiebeheersysteem (EMS), bewaakt het de batterijstatus in real-time, biedt het meerdere beschermingen zoals overbelasting, ontlading en oververhitting, en garandeert het een veilige en betrouwbare werking van het systeem.
Parameters van 261kWh Vloeistofgekoeld Energieopslagsysteem
AC-zijparameters
Stroomnetspanning
Nominale AC-vermogen
Nominale AC-stroom
Maximale AC-stroom
Nominale stroomnetfrequentie
Bereik instelbare vermogenfactor
THDi (nominaal vermogen)
DC-zijparameters
Batterijtype
Batterijcapaciteit
Nominale DC-spanning
DC-spanningsbereik
Nominaal laad- en ontlaadsnelheid
Maximale DC-stroom
Systeemparameters
Isolatiemethode
Afmetingen (W *H*D)
Gewicht
Systeemlevensduur
Communicatie-interface
Werktemperatuur
Hoogte
Batterijtemperatuur
IP-beschermingsniveaus
Brandblussysteem
400V，3W+N+PE
125kW
180A
200A
50/60Hz
-1~+1
＜2%
LFP
261kWh
832V
715~923V
0.5C
183A
Geen isolatie
865mm*2300mm*1250mm
2200kg
8000 keer @25℃, 0. 5CP, 90% DOD, EOL 70%
RS485、 CAN、 LAN
-20℃ ~50℃
≤ 3500m(Derating boven de 2000 m)
Vloeistofkoeling
IPX5
Niet-opslagdruk perfluorhexon + rook-/temperatuurdetectie
Parameters van 261kWh Vloeistofgekoeld Energieopslagsysteem
◎Industriële en commerciële energieopslag: Helpt bedrijven om elektriciteitskosten te verlagen, de energie-efficiëntie te verbeteren, deel te nemen aan vraagrespons en extra voordelen te behalen.
◎Microgrid: Biedt een stabiele en betrouwbare stroomvoorziening voor afgelegen gebieden, eilanden, enz., en bouwt een groen en laag-koolstof microgrid-systeem.
◎Back-up stroomvoorziening: Biedt back-up stroomvoorziening voor belangrijke locaties zoals datacenters en ziekenhuizen om de ononderbroken werking van cruciale apparatuur te garanderen.
Hoofcomponenten van 261kWh Vloeistofgekoeld Energieopslagsysteem
▶ Batterijmodule
Prestatiespecificatie
Productmodel
HT314P2L1P52A
Cel specificaties
3.2V 314Ah LFP
Cellen serie- en parallelverbinding modus
1P 52S (1parallel 52 strings)
Energie
52.249kWh
Nominale spanning
166.4Vdc
Gewicht
310kg
Temperatuurregelingsmodus
Vloeistofkoeling
Afmetingen (D * B * H)
1105*750*232 mm
Rendering
▶ BMS van 261kWh vloeistofgekoeld energieopslagsysteem
Performance Parameter
Productmodel
EPCS125
DC-zijparameters
Maximale uitgang
138W
DC-spanningsbereik
680 ~ 950 Vdc (Driefasige vierdraad)
Maximale DC-stroom
203A
Nominale stroomnetspanning
400V
Maximale efficiëntie
>98.5%
AC side parameters
Vermogensclassificatie
125kW
Stroomnetspanning
400V+N+PE
Frequentie
50/60Hz
Nominale stroom
180A
Gewicht
65 kg
IP-beschermingsniveaus
IP20
Afmetingen / (D * B * H)
520*790*232 mm
Indruktekening
520*790*232 mm
Rendering
BMS van 261kWh vloeistofgekoeld energieopslagsysteem
Communicatiefunctie: Communicatie met het energiebeheersysteem, BMU, PCS en andere componenten;
Rekenfunctie: Bereken de SOC, SOH, laad- en ontlaadhoeveelheid, statistische extreme waarden van de cluster eenheid in het batterij systeem;
Verzamelingsfunctie: Verzamel de batterij systeem spanning, stroom, aardisolatieweerstand, enz.;
Stuurfunctie: Bestuur de schakeling en het sluiten van het batterij systeem;
Alarmbeveiliging: Abnormaal alarm en bescherming van het batterij systeem;
Balansfunctie: Actieve balans om de consistentie van de cellen in het batterij systeem te waarborgen;
Temperatuurregelstrategie: Intelligente temperatuurregeling;
Opslagfunctie: Real-time registratie van belangrijke logboeken, gebeurtenissen, gegevensverzameling, enz.
EMS of 261kWh liquid cooling energy storage system
Communicatiefunctie: Gebruik Ethernet-communicatie met industriële en commerciële energieopslagmachines, en ondersteun externe Ethernet-communicatie;
Meterfunctie: Meet de laad- en ontlaadhoeveelheid van piek-, vlakke en daluren;
Weergavefunctie: Biedt een gebruiksvriendelijke mens-machine-interface, inclusief maar niet beperkt tot real-time datamonitoring, historische gegevensopvraging, apparaatchoaching, parameterinstellingen en andere interfaces;
Beheerfunctie: Kan gegevens verzamelen en verspreiden van de industriële en commerciële energieopslag alles-in-één machine, controlestrategieën formuleren om piekbelasting te verschuiven en vraagbeheer te realiseren door het laden en ontladen van energieopslag;
Planningsfunctie: Aanvaardbare planning;
Besturingsfunctie: De fout kan worden gecontroleerd en losgekoppeld van het stroomnet;
Afstandsmonitoring: Ondersteunt Ethernet-gegevensteruggave naar externe servers.
Optionele Configuratie Door 261 kWh vloeistofkoeling Energieopslagsysteem
Vermogen /kW
Nominale energie / kWh
Duur / u
Aantal kastlichamen
Opmerkingen
125
261
2
1 industrieel en commercieel energieopslagkast + 1 combinerkast
0.5C
250
522
2
2 industrieel en commercieel energieopslagkast + 1 combinerkast
0.5C
375
783
2
3 industrieel en commercieel energieopslagkast + 1 combinerkast
0.5C
500
1044
2
4 industrieel en commercieel energieopslagkast + 1 combinerkast
0.5C
625
1305
2
5 industrieel en commercieel energieopslagkast + 1 combinerkast
0.5C
750
1566
2
6 industrieel en commercieel energieopslagkast + 1 combinerkast
0.5C
875
1827
2
7 industrieel en commercieel energieopslagkast + 1 combinerkast
0.5C
1000
2088
2
8 industrieel en commercieel energieopslagkast + 1 combinerkast
0.5C
261 kWh Vloeistofkoeling Energieopslagsysteem Toepassingsweergave
◎Het uiterlijk van een gedistribueerd energieopslagsysteem bestaande uit 8 industriële en commerciële energieopslagkasten + 1 combinerkast als voorbeeld, zoals weergegeven in Figuur 1.5-1.
