IP55
Aan/uit-netschakelfunctie
Ruimtebesparend
EMS lokaal gegevensbeheer
Eenvoudige installatie en onderhoud
● Uitgerust met in rek gemonteerde modulaire PCS, die parallelle aansluiting van meerdere machines ondersteunt en goed schaalbaar is; het aantal PCS-modules en het totale batterijvermogen kan worden geselecteerd op basis van de systeemvereisten voor de capaciteit van micro-grid en andere scenario's. Uitbreidbaar tot 215 kWh；
● De beschermingsgraad is IP55, die perfect bestand is tegen verschillende weersomstandigheden buitenshuis.
● De op de deur gemonteerde geïntegreerde airconditioner neemt geen ruimte in beslag in de kast, vergroot de beschikbare ruimte van de buitenkast, heeft een betere structurele integriteit aan de bovenkant en heeft een goed waterdicht effect;
● Het lokale bedieningsscherm maakt verschillende functies mogelijk, zoals bewaking van de werking van de converter, formulering van energiebeheerstrategieën, upgraden van apparatuur op afstand, enz.

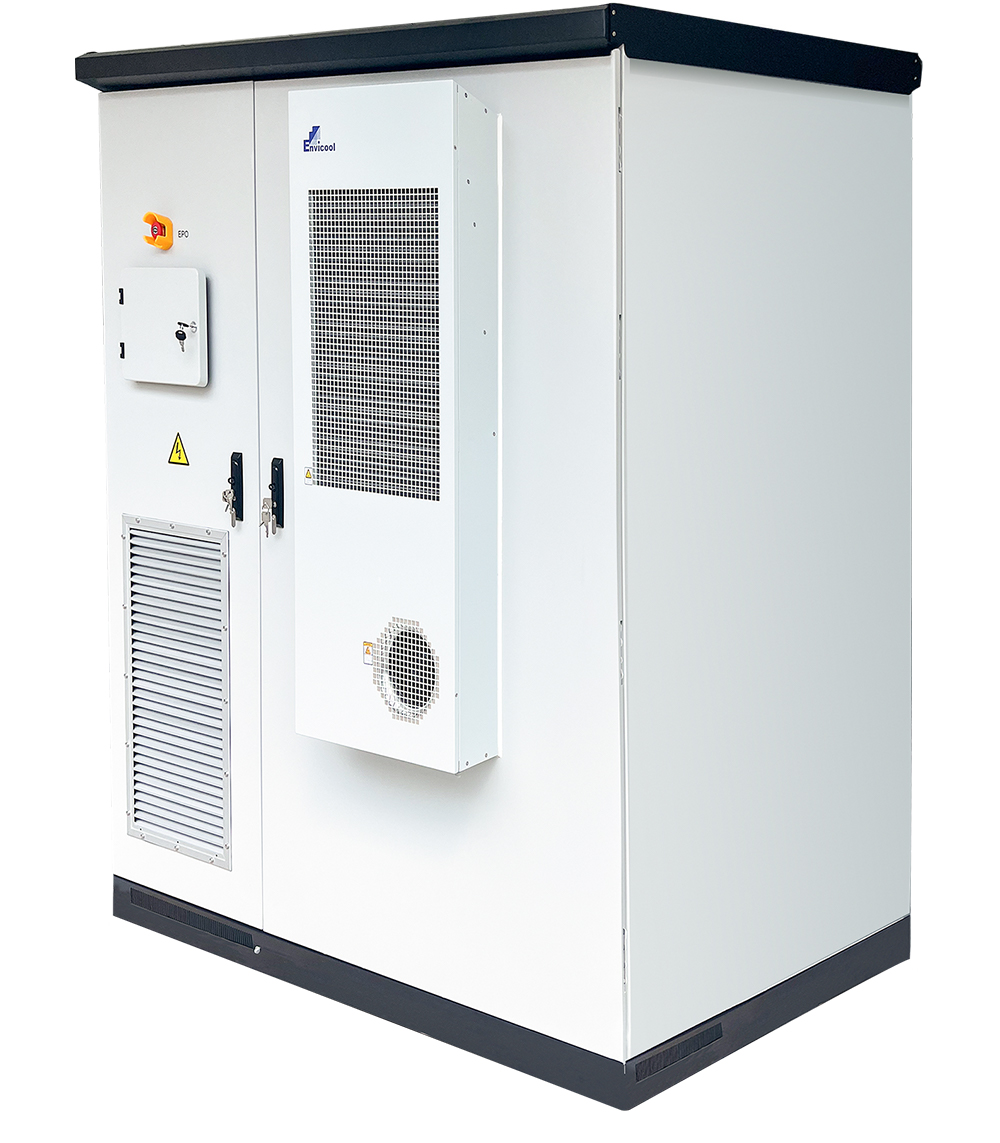

Wat is een 100 kW 215 kWh batterijopslagsysteem met luchtkoeling?
100 kW 215 kWh batterijopslagkast integreert energieopslagbatterijen, PCS-modules, EMS, batterijbeheersysteem met 3 niveaus, fotovoltaïsche modules, verdeelkasten, industriële airconditioning, enz. Door middel van een speciaal pijpleidingontwerp wordt het thermische beheersysteem geoptimaliseerd om het systeem zo te maken veiliger en efficiënter werken.Voor projecten die een grotere energiecapaciteit vereisen, is er ook een versie van het systeem beschikbaar met 125 kW en 253 kWh, met vergelijkbare integratie en betrouwbaarheid.
Luchtkoelsysteem
Model : HT 100kW-215kWh
Max. PV-ingangsvermogen : 100 kW
Max. PV-ingangsspanning : 680V
STS : STS optioneel
Transformator : Transformator binnen of optioneel
Nominale batterijcapaciteit : 215kWh (kan worden uitgebreid tot 1,07WMh)
Nominale systeemspanning : 768V
Baterij type : Lithium-ijzerfosfaat accu 280Ah(LFP)
Nominaal wisselstroomvermogen : 100 kW (kan worden uitgebreid tot 500 kW)
Nominale AC-stroom : 144A
Nominale AC-spanning : 400V,3P+N+PE,50/60Hz
Beschermingsniveau : IP55
Structuur Inleiding
── 215 kWh accu-opslag ──

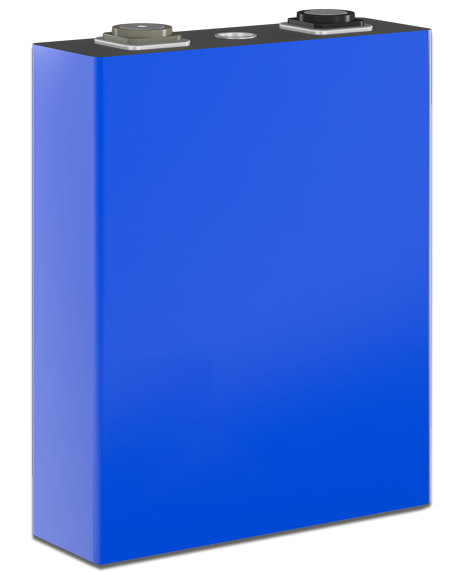

Cel
●Materiaal: LFP
●Spanning: 3,2V
●Capaciteit: 280Ah
●Cyclus: 8000 keer @80%

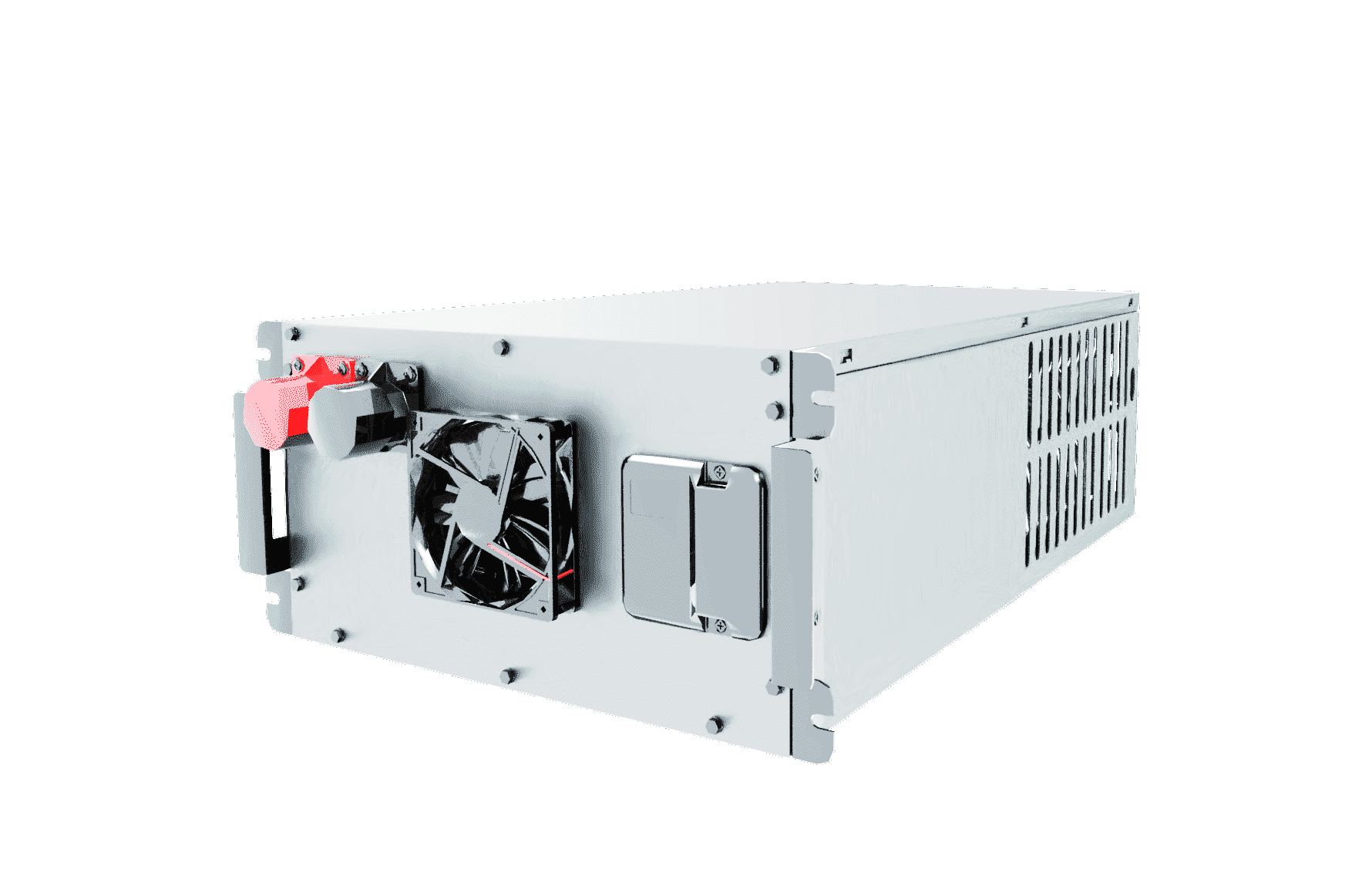

Luchtkoeling Batterijmodule 1P20S (cel)
Spanning: 64V Capaciteit: 17.92kWh
●Integratie, standaardisatie
●Intelligente luchtkoeling
●Hoge energiedichtheid
●The temperature difference is less than 3 degrees Celsius
●Flexibele configuratie en schaalbaar

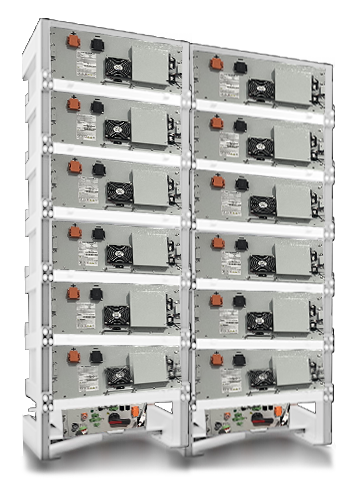

Luchtkoeling Batterijhouder 1P12S (Module)
●Modulair ontwerp, eenvoudig uit te breiden
●Hoge veiligheid, thermische runaway zal zich niet verspreiden
●Niveau brandonderdrukking batterij
●Het temperatuurverschil is <3°C, is de cel het werk temperatuur geschikt Breed temperatuurontwerp
EMS
●Geïntegreerde datacommunicatie voor energiecentrales en controle van de werking
●Plaatselijke schermweergave van gegevens en bedrijfsstatus van energiecentrale
●Voornamelijk gebruikt in toepassingen van energieopslagcentrales met verschillende capaciteiten en geïntegreerde fotovoltaïsche, opslag- en oplaadcentrales.
●Op afstand uploaden van gegevens van energiecentrale

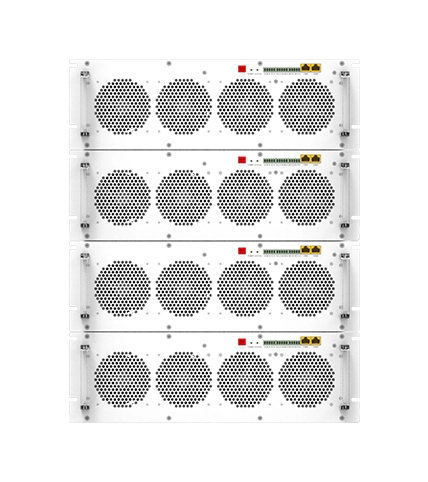

AC DC Converter Module
●Support function customization
●Adopting three-level topology, the maximum efficiency can reach 98.5%, the power quality is better
●Supporting constant current, constant power, MPPT, AC voltage source control, with black start function
●Standard rack-mounted modular design, flexible configuration, convenient maintenance, convenient expansion

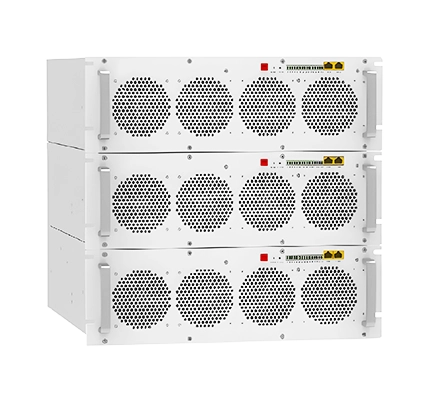

DC DC Converter Module
●Support DC coupling solution
●Maximum efficiency 99%
●Can be expanded to 2MW DC DC Outdoor Cabinet
●Compatible with lithium batteries, lead acid batteries, and photovoltaic panels of various specifications

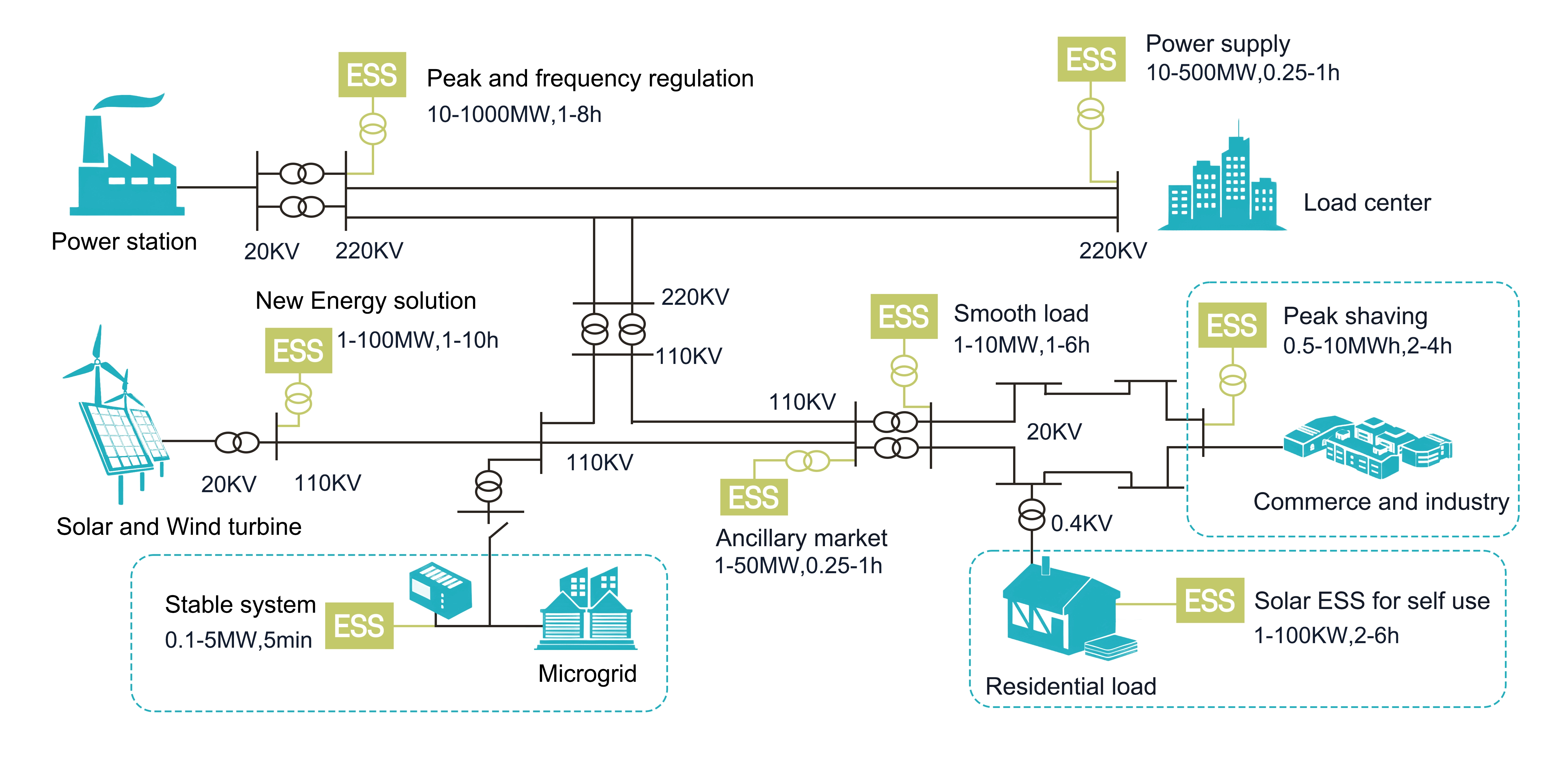

Toepassingsscenario's
── 215 kWh accu-opslag ──
China
Energieopslagsysteem: 33MW zonnepaneel +30MW pcs+100MWh vloeibare koelbatterijcontainer
Toepassingsscenario: Energiecentrale Datum van Verzending: Mei，2024
Toepassing: energiecentrale piekregeling frequentieregeling, stroomvoorziening.
Huizhou China
Energieopslagsysteem: 4MW pcs+9MW DC moudular+10MWh vloeibare koelbatterij
Toepassingsscenario: Industriepark + EV-lader
Verzending: Mei, 2024
Toepassing: Geïntegreerd zonne+opslag+ev-oplaadsysteem om de efficiëntie van het zonnegebruik te verbeteren. Bespaar elektriciteit en haal voordeel uit dit systeem.
Zweden
Energieopslagsysteem: 1sets 0.5MW/1.075MWh Toepassingsscenario: Commercieel residentieel gebouw
Delivery data: Sep,2023
Toepassing: Bereik de functie van het snijden van de piek en het vullen van de vallei, verminder het verschil tussen piek en dal van de belasting, en verkrijg aanzienlijke economische voordelen door de piek dal prijsverschil.
Onze fabriek
── 215 kWh accu-opslag ──
Leveringsproces
── 215 kWh accu-opslag ──
Hoe krijg je een geschikt BESS-project?
Verzamel projectinformatie
Neem contact met ons op
onze ingenieurs maken oplossingen en offertes voor u
Installeren
Gebruik
VEEL GESTELDE VRAGEN
Het 100kW 215 kWh batterijopslagsysteem is een digitaal geïntegreerd systeem inclusief energieopslagbatterijen, PCS, EMS, brandbeveiligingssystemen en temperatuurcontrolesystemen. De 100kW 215 kWh batterijopslag ESS betekent dat de AC uitgang 100kW is en de energie van de batterijen 200kWh is.
Omdat het 100kW 215 kWh batterijopslagsysteem gebruik maakt van een hogere integratie en LFP-cellen met een hogere capaciteit, zijn de kosten per eenheid lager dan bij traditionele oplossingen.
Ja, het 100kw 215 kWh batterijopslagsysteem is uitgerust met milieubewakings- en brandbeveiligingssystemen, dus het is erg veilig.
Ja, u kunt de parameters van het 100kW 215 kWh accuopslagsysteem instellen volgens uw eigen behoeften in EMS.
Ja, het vermogen en de energie van het 100kW 215 kWh batterijopslagsysteem worden uitgebreid tot 500 kW en 1,07 MWh.
Nee. Het 100kW 215 kWh batterijopslagsysteem is voorgeïnstalleerd voor verzending, waardoor transport en gebruik erg eenvoudig zijn.
