Qu’est-ce qu’un micro-réseau de batterie et quels sont ses principaux avantages ?
2024-11-04
Un microréseau de batterie fait référence à un petit système électrique composé de sources d'énergie distribuées, telles que la production d'énergie photovoltaïque, la production d'énergie éolienne, les charges électriques, le stockage d'énergie (stockage d'énergie par batterie), les sous-stations, les stations de distribution et les systèmes de contrôle.

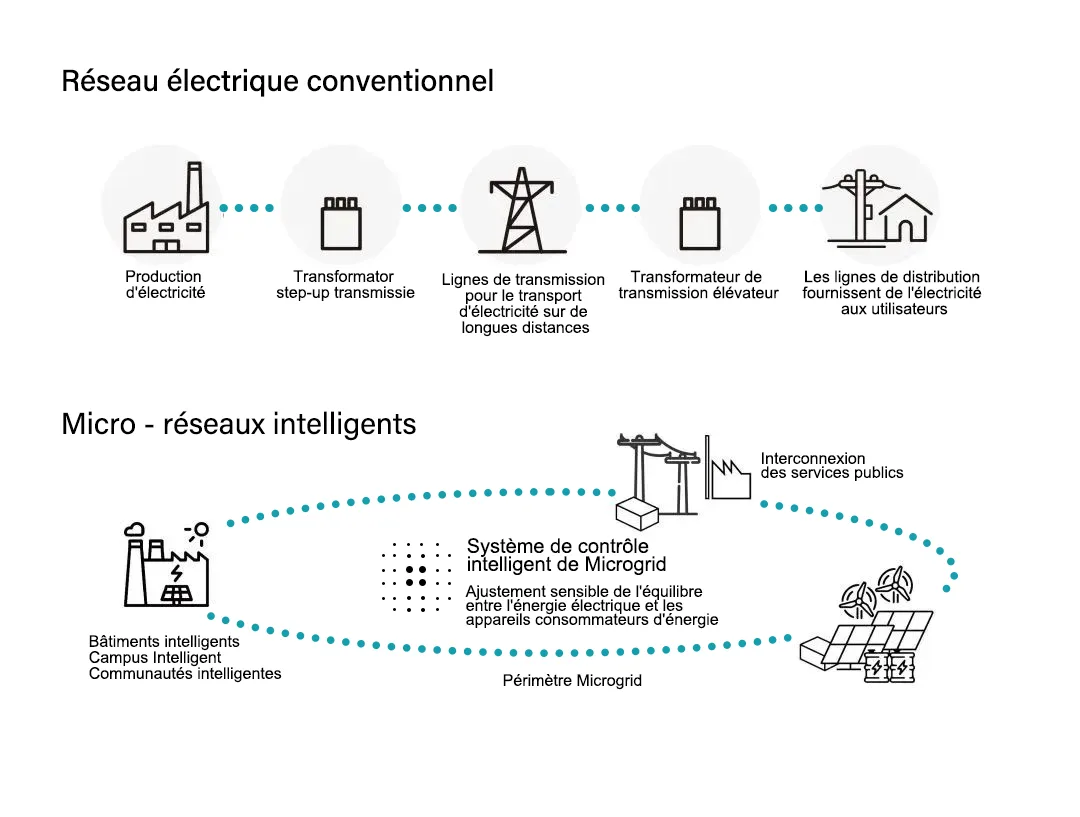

Quelle est la différence entre un micro-réseau de batteries et un grand réseau électrique ?
Quelle est la différence entre un micro-réseau de batteries et un grand réseau électrique ?
Un micro-réseau de batteries est un concept relatif à un grand réseau électrique traditionnel. Les grands réseaux électriques traditionnels sont principalement des interactions unidirectionnelles, l'électricité parvenant aux utilisateurs couche par couche à partir des centrales électriques via les lignes de transmission. Les micro-réseaux de batteries sont des modèles interactifs bidirectionnels qui peuvent produire de l'électricité et s'équilibrer sur place pour maximiser l'efficacité énergétique.
Les micro-réseaux de batteries sont assez différents des grands réseaux électriques traditionnels en termes de fonction, de structure et de mode de fonctionnement :
● Les micro-réseaux de batteries sont principalement basés sur des sources d'énergie distribuées et utilisent des systèmes de stockage d'énergie et des dispositifs de contrôle pour s'adapter à la demande de charge.
● Les micro-réseaux à batterie permettent une mise en réseau et un fonctionnement indépendants. En cas de panne d'un grand réseau électrique, ils peuvent rapidement couper la connexion électrique avec le grand réseau électrique et continuer à alimenter seuls des charges importantes.
● La planification et la conception des micro-réseaux de batteries sont principalement basées sur la consommation énergétique globale, la distribution des ressources et les conditions du réseau existant pour déterminer le plan de construction du système optimal pour répondre aux exigences économiques, de fiabilité et de protection de l'environnement de la consommation d'électricité.
Par conséquent, que ce soit du point de vue de l’économie d’énergie et de la protection de l’environnement ou de la réduction des coûts et de l’amélioration de l’efficacité, les micro-réseaux de batteries offrent de nouvelles solutions.
En quoi consiste un microgrid à batterie et comment fonctionne-t-il ?
Un micro-réseau de batteries est constitué de plusieurs composants clés qui fonctionnent ensemble pour produire, distribuer et réguler l'électricité. Ces composants comprennent :
(1). Sources d'énergie:
Il s'agit des générateurs ou des centrales électriques qui produisent de l'électricité. Il peut s'agir de sources d'énergie renouvelables telles que des panneaux solaires, des éoliennes et des générateurs hydroélectriques, ainsi que de sources d'énergie non renouvelables telles que des générateurs diesel ou au gaz naturel.
(2). Systèmes de stockage d'énergie:
Ces systèmes stockent l'excédent d'électricité pour répondre aux besoins lorsque la demande dépasse l'offre. Les types de stockage d'énergie les plus courants comprennent les batteries, les volants d'inertie et le stockage thermique.
(3). Charges:
Il s'agit des entités qui consomment l'électricité générée par le micro-réseau de batteries. Il peut s'agir de résidences, de bâtiments commerciaux et d'installations industrielles.
(4). Infrastructure:
Il s’agit du réseau de lignes électriques, de sous-stations et de transformateurs qui acheminent l’électricité du pipeline de la source d’alimentation jusqu’à la charge.
(5). Systèmes de contrôle:
Ces systèmes surveillent et contrôlent le fonctionnement du micro-réseau de batteries, y compris la production et la consommation d'électricité. Ils maintiennent l'équilibre de la demande, gèrent l'interconnexion avec le réseau principal et assurent le fonctionnement fiable du micro-réseau de batteries.
Chaque composant joue un rôle essentiel dans le fonctionnement d’un microréseau de batteries, et leur optimisation peut améliorer considérablement l’efficacité, la fiabilité et la durabilité du microréseau de batteries.
Pourquoi construire un micro-réseau de batteries alors que la technologie traditionnelle de construction de réseaux électriques à grande échelle est très mature ?
La construction d’un micro-réseau de batteries peut absorber efficacement une nouvelle énergie et résoudre les principaux problèmes de diverses sources d’énergie distribuées lorsqu’elles sont connectées au réseau.
(1).Les défis des énergies renouvelables pour la stabilité du réseau
La production d'énergie renouvelable, comme l'énergie solaire et l'énergie éolienne, est très intermittente et aléatoire, et est fortement influencée par l'environnement. Des instabilités de tension et de fréquence se produisent souvent, ce qui peut facilement avoir de graves répercussions sur le grand réseau électrique. Les recherches existantes montrent que la connexion de sources d'énergie décentralisées au réseau sous la forme de micro-réseaux de batteries et le soutien du grand réseau électrique constituent un moyen efficace de tirer pleinement parti de l'efficacité des sources d'énergie décentralisées.
(2).Avantages de l'optimisation des micro-réseaux à batterie
L'optimisation des micro-réseaux de batteries présente de nombreux avantages. Elle peut améliorer l'efficacité énergétique et réduire les coûts, car l'optimisation du fonctionnement des micro-réseaux de batteries contribue à minimiser le gaspillage d'énergie et à réduire les coûts. Elle améliore également la résilience et la sécurité énergétique, car les micro-réseaux de batteries optimisés sont plus capables de résister aux perturbations du réseau et aux pannes de courant et de se rétablir. En outre, l'optimisation des micro-réseaux de batteries favorise la durabilité environnementale car elle peut augmenter la pénétration des énergies renouvelables, réduisant ainsi la dépendance aux combustibles fossiles et les émissions de gaz à effet de serre.
Les micro-réseaux de batteries et les grands réseaux électriques se complètent, en particulier dans les zones où les grands réseaux électriques ne sont pas couverts, ils peuvent jouer un rôle plus important pour compenser les lacunes des grands réseaux électriques.
Quelles sont les fonctions des micro-réseaux à batterie ?
●Consommez de l’électricité à proximité et améliorez l’efficacité énergétique.
L'électricité à l'intérieur du micro-réseau de batterie provient de sources d'énergie distribuées telles que le gaz naturel, le photovoltaïque et l'énergie éolienne. En général, la capacité du micro-réseau de batterie est faible, la source d'énergie est relativement dispersée et proche de la charge, ce qui permet de réaliser la consommation locale et l'équilibre local de l'énergie distribuée. Dans le même temps, il peut également échanger de l'énergie avec le grand réseau électrique et s'entraider.
●Connexion à point unique pour réduire l’impact sur le grand réseau électrique.
L'échange d'énergie entre le micro-réseau de batterie et le réseau électrique est connecté via le point de connexion public du micro-réseau de batterie et du réseau électrique, évitant ainsi la connexion directe de plusieurs sources d'énergie distribuées au réseau électrique. Le micro-réseau de batterie est principalement utilisé pour l'alimentation électrique au sein de la région et ne transmet pas ou transmet très peu d'énergie à l'extérieur, et l'impact sur le réseau électrique peut être ignoré.
●Améliorer la fiabilité de l’alimentation électrique et résoudre la demande d’énergie.
Le micro-réseau de batterie adopte des méthodes de contrôle avancées et un grand nombre de dispositifs électroniques de puissance pour connecter ensemble des sources d'énergie distribuées, des dispositifs de stockage d'énergie et des charges contrôlables, ce qui en fait une charge contrôlable pour le système de réseau électrique, et peut mettre en œuvre deux modes de fonctionnement : connexion au réseau et fonctionnement indépendant, qui maintient pleinement le fonctionnement sûr et stable du micro-réseau de batterie et du grand réseau électrique.
Quelles sont les catégories de microgrids à batteries ?
Classification macro : Il existe essentiellement deux types de micro-réseaux de batteries, à savoir les micro-réseaux indépendants et les micro-réseaux connectés au réseau.
1. Microgrid à batterie indépendant : une solution d'alimentation électrique autonome
Le micro-réseau de batterie indépendant est une méthode d'alimentation électrique qui peut être construite et exploitée de manière indépendante et n'a rien à voir avec le réseau électrique externe. Le micro-réseau de batterie indépendant peut assurer l'équilibre entre la production et l'alimentation électrique au sein du micro-réseau de batterie et assurer la stabilité de l'alimentation électrique au sein du réseau.
2. Microgrid de batterie connecté au réseau : garantir la stabilité de l'alimentation en cas de panne du réseau externe
Le micro-réseau de batterie connecté au réseau est connecté au réseau externe et exploité conjointement. En cas de panne du réseau externe, il doit être déconnecté du réseau externe à ce moment-là, afin que l'alimentation électrique et le système de stockage d'énergie du réseau puissent être contrôlés, de sorte que l'alimentation électrique des charges électriques importantes puisse être normale.
Micro-classification : Il existe cinq types de micro-réseaux de batteries.
1. Micro-réseau de batterie CC :
Les sources d'énergie distribuées, les dispositifs de stockage d'énergie, les charges, etc. sont tous connectés au bus CC, et le réseau CC est ensuite connecté au réseau CA externe via un onduleur électronique de puissance. Le micro-réseau de batterie CC peut alimenter des charges CA et CC de différents niveaux de tension via des dispositifs de conversion électronique de puissance, et les fluctuations des sources d'énergie distribuées et des charges peuvent être ajustées par le dispositif de stockage d'énergie côté CC.
2. Micro-réseau de batterie CA :
Les sources d'énergie décentralisées, les dispositifs de stockage d'énergie, etc. sont tous connectés au bus CA via des dispositifs électroniques de puissance. À l'heure actuelle, les micro-réseaux de batteries CA sont toujours la principale forme de micro-réseaux de batteries. En contrôlant le commutateur au niveau du PCC, la conversion entre le fonctionnement connecté au réseau et le mode îlot des micro-réseaux de batteries peut être réalisée.
3. Microgrid hybride à batterie AC/DC:
Contient à la fois un bus CA et un bus CC et peut alimenter directement les charges CA et CC.
4. Microgrid de batterie de branche de distribution moyenne tension:
Un micro-réseau de batteries qui intègre efficacement les sources d'énergie distribuées et les charges basées sur des branches de distribution moyenne tension. Il est adapté à l'alimentation électrique de moyenne capacité, aux exigences de fiabilité d'alimentation électrique élevées et aux zones d'utilisateurs relativement concentrées.
5. Microgrid à batterie basse tension:
Un microréseau de batteries formé en intégrant de manière appropriée les sources d'énergie distribuées et les charges de l'utilisateur à un niveau de tension faible. Ce type de microréseau de batteries appartient principalement aux utilisateurs d'électricité ou d'énergie et est relativement petit.
Dans quels scénarios les micro-réseaux de batteries peuvent-ils être appliqués ?
Actuellement, les micro-réseaux de batteries sont principalement connectés au réseau et ont une variété d'expressions. Chaque nom d'expression correspond en fait à un scénario d'exploitation, tel que « intégration source-réseau-charge-stockage », « stockage-charge photovoltaïque (décharge/inspection) », « stockage photovoltaïque-nombre », « parc industriel zéro carbone », etc. ; mais l'essence reste la même. Essentiellement, ils sont tous basés sur un parc/communauté/complexe/station-service/station de recharge/centre de données relativement fermé, combiné au niveau de charge électrique du scénario, aux conditions de développement de nouvelles énergies environnantes et aux conditions du réseau électrique, grâce à la construction de nouvelles énergies distribuées, de nouveaux équipements de stockage d'énergie, d'équipements électroniques de puissance et d'autres dispositifs, un système régional global de gestion intelligente de l'énergie stable et fiable est formé.
Conclusion:
La demande en énergie propre et durable a récemment augmenté, et les micro-réseaux de batteries sont apparus comme une solution prometteuse. Un micro-réseau de batteries est un petit système d'alimentation qui peut fonctionner indépendamment ou en conjonction avec la source d'alimentation principale, permettant ainsi une production locale d'énergie. Les micro-réseaux de batteries peuvent être optimisés pour maximiser l'efficacité et réduire les coûts, tout en offrant une plus grande sécurité et une plus grande résilience énergétiques.
