¿Qué es una microrred de baterías y cuáles son sus principales beneficios?
2024-11-04
Una microrred de baterías se refiere a un pequeño sistema de energía que consta de fuentes de energía distribuidas, como generación de energía fotovoltaica, generación de energía eólica, cargas de energía, almacenamiento de energía (almacenamiento de energía de batería), subestaciones, estaciones de distribución y sistemas de control.

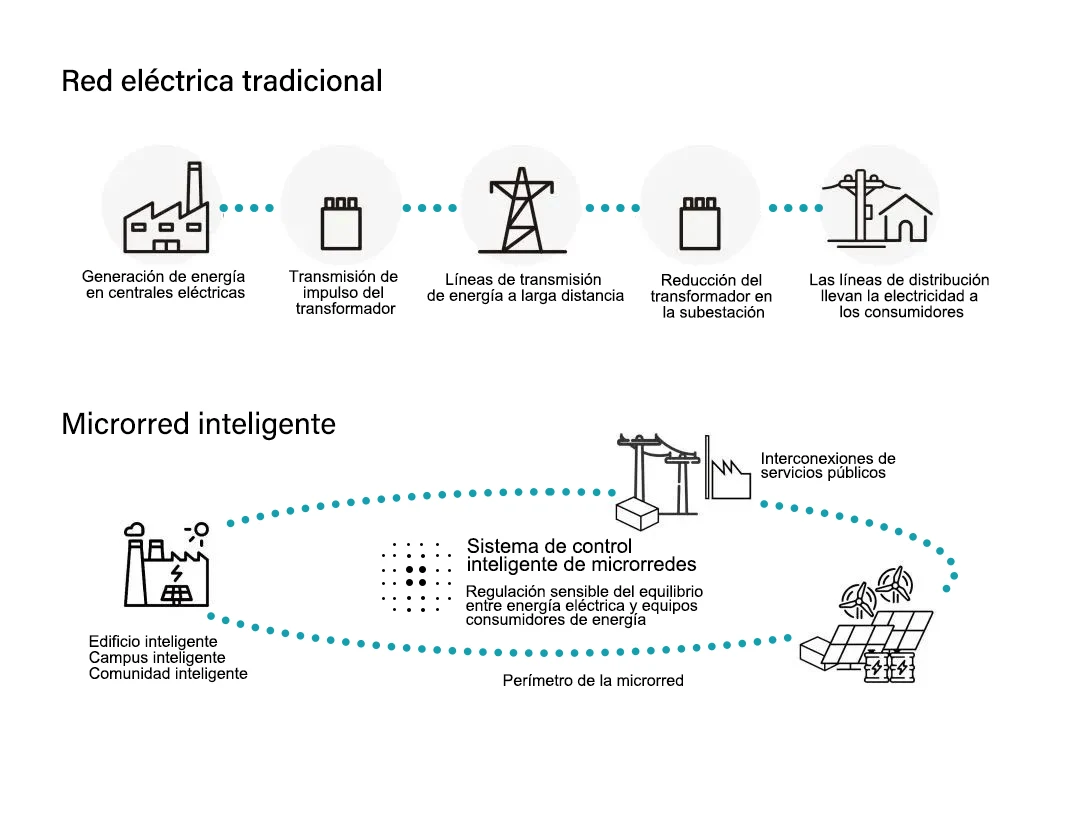

¿Cuál es la diferencia entre una microrred de baterías y una gran red eléctrica?
¡Una microrred de baterías no es una “versión en miniatura de una gran red eléctrica”!
Una microrred de baterías es un concepto relacionado con una gran red eléctrica tradicional. Las grandes redes eléctricas tradicionales son principalmente interacciones unidireccionales, en las que la electricidad llega a los usuarios capa por capa desde las centrales eléctricas a través de líneas de transmisión. Las microrredes de baterías son modelos interactivos bidireccionales que pueden generar electricidad y equilibrarla in situ para maximizar la eficiencia energética.
Las microrredes de baterías son bastante diferentes de las grandes redes eléctricas tradicionales en términos de función, estructura y modo de operación:
● Las microrredes de baterías se basan principalmente en fuentes de energía distribuidas y utilizan sistemas de almacenamiento de energía y dispositivos de control para adaptarse a la demanda de carga.
● Las microrredes de baterías permiten la interconexión y el funcionamiento independientes. Cuando falla una gran red eléctrica, pueden cortar rápidamente la conexión eléctrica con la gran red y seguir suministrando energía a las cargas importantes por sí solas.
● La planificación y el diseño de microrredes de baterías se basan principalmente en el consumo integral de energía, la distribución de recursos y las condiciones de la red existente para determinar el plan de construcción del sistema óptimo para cumplir con los requisitos económicos, de confiabilidad y de protección ambiental del consumo de electricidad.
Por lo tanto, ya sea desde la perspectiva del ahorro energético y la protección del medio ambiente o de la reducción de costes y la mejora de la eficiencia, las microrredes de baterías proporcionan nuevas soluciones.

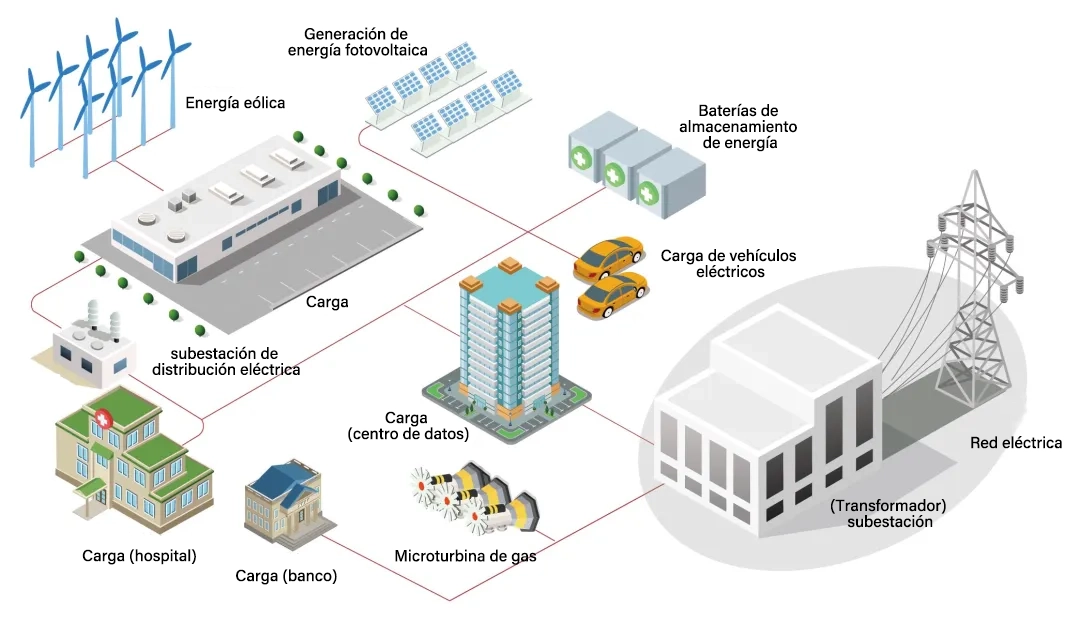

¿En qué consiste una microrred de baterías y cómo funciona?
Una microrred de baterías consta de varios componentes clave que funcionan juntos para producir, distribuir y regular la electricidad. Estos componentes incluyen:
(1). Fuentes de energía:
Son los generadores o centrales eléctricas que producen electricidad. Pueden incluir fuentes de energía renovables como paneles solares, turbinas eólicas y generadores hidroeléctricos, así como fuentes de energía no renovables como generadores diésel o de gas natural.
(2). Sistemas de almacenamiento de energía:
Estos sistemas almacenan el exceso de electricidad para satisfacer las necesidades cuando la demanda supera la oferta. Los tipos más comunes de almacenamiento de energía incluyen baterías, volantes de inercia y almacenamiento térmico.
(3). Cargas:
Se trata de entidades que consumen la electricidad generada por la microrred de baterías. Pueden ser viviendas, edificios comerciales e instalaciones industriales.
(4). Infraestructura:
Esta es la red de líneas eléctricas, subestaciones y transformadores que entregan electricidad desde la tubería de fuente de energía hasta la carga.
(5). Sistemas de control:
Estos sistemas monitorean y controlan el funcionamiento de la microrred de baterías, incluida la generación y el consumo de energía. Mantienen el equilibrio de la demanda, gestionan la interconexión con la red principal y garantizan el funcionamiento confiable de la microrred de baterías.
Cada componente juega un papel vital en el funcionamiento de una microrred de baterías, y su optimización puede mejorar significativamente la eficiencia, confiabilidad y sostenibilidad de la microrred de baterías.
¿Por qué construir una microrred de baterías cuando la tecnología tradicional de construcción de redes eléctricas a gran escala está muy madura?
La construcción de una microrred de baterías puede absorber eficazmente nueva energía y resolver los principales problemas de varias fuentes de energía distribuidas cuando están conectadas a la red.
(1).Desafíos de las energías renovables para la estabilidad de la red
La generación de energía renovable, como la solar y la eólica, es muy intermitente y aleatoria y se ve muy afectada por el medio ambiente. A menudo se producen inestabilidades de voltaje y frecuencia, lo que puede causar fácilmente graves impactos en la gran red eléctrica. Las investigaciones existentes muestran que conectar fuentes de energía distribuidas a la red en forma de microrredes de baterías y respaldar la gran red eléctrica es una forma eficaz de aprovechar al máximo la eficiencia de las fuentes de energía distribuidas.
(2).Beneficios de la optimización de microrredes de baterías
La optimización de las microrredes de baterías tiene muchos beneficios. Puede mejorar la eficiencia energética y ahorrar costos, porque optimizar el funcionamiento de las microrredes de baterías ayuda a minimizar el desperdicio de energía y reducir los costos. También mejora la resiliencia y la seguridad energética, porque las microrredes de baterías optimizadas son más capaces de soportar perturbaciones de la red y cortes de energía y recuperarse. Además, la optimización de las microrredes de baterías respalda la sostenibilidad ambiental porque puede aumentar la penetración de energía renovable, reduciendo así la dependencia de los combustibles fósiles y las emisiones de gases de efecto invernadero.
Las microrredes de baterías y las grandes redes eléctricas se complementan entre sí, especialmente en áreas donde las grandes redes eléctricas no están cubiertas, pueden desempeñar un papel más importante para compensar las deficiencias de las grandes redes eléctricas.
¿Cuáles son las funciones de las microrredes de baterías?
●Consume energía cercana y mejora la eficiencia energética.
La electricidad dentro de la microrred de baterías proviene de fuentes de energía distribuidas, como gas natural, energía fotovoltaica y eólica. En general, la capacidad de la microrred de baterías es pequeña, la fuente de energía está relativamente dispersa y cerca de la carga, lo que puede lograr el consumo local y el equilibrio local de la energía distribuida. Al mismo tiempo, también puede intercambiar energía con la gran red eléctrica y ayudarse mutuamente.
●Conexión de un solo punto para reducir el impacto en la gran red eléctrica.
El intercambio de energía entre la microrred de baterías y el sistema de red eléctrica se conecta a través del punto de conexión público de la microrred de baterías y el sistema de red eléctrica, evitando la conexión directa de múltiples fuentes de energía distribuidas con el sistema de red eléctrica. La microrred de baterías se utiliza principalmente para el suministro de energía dentro de la región y no transmite o transmite muy poca energía al exterior, por lo que se puede ignorar el impacto en el sistema de red eléctrica.
●Mejorar la confiabilidad del suministro de energía y resolver la demanda de energía.
La microrred de baterías adopta métodos de control avanzados y una gran cantidad de dispositivos electrónicos de potencia para conectar fuentes de energía distribuidas, dispositivos de almacenamiento de energía y cargas controlables entre sí, lo que la convierte en una carga controlable para el sistema de red eléctrica y puede implementar dos modos de operación: conexión a la red y operación independiente, que mantiene completamente la operación segura y estable de la microrred de baterías y la gran red eléctrica.
¿Cuáles son las categorías de microrredes de baterías?
Clasificación macro: Existen básicamente dos tipos de microrredes de baterías: las independientes y las conectadas a la red.
1. Microrred de baterías independientes: una solución de suministro de energía autosostenible
La microrred de baterías independiente es un método de suministro de energía que se puede construir y operar de manera independiente y no tiene relación con la red eléctrica externa. La microrred de baterías independiente puede garantizar el equilibrio de la generación y el suministro de energía dentro de la microrred de baterías y lograr la estabilidad del suministro de energía dentro de la red.
2. Microrred de baterías conectada a la red: cómo garantizar la estabilidad energética durante fallas de la red externa
La microrred de baterías conectada a la red eléctrica está conectada a la red eléctrica externa y funciona en conjunto. Cuando falla la red eléctrica externa, debe desconectarse de la red eléctrica externa en ese momento, de modo que se pueda controlar el suministro de energía y el sistema de almacenamiento de energía en la red, de modo que el suministro de energía de las cargas eléctricas importantes pueda ser normal.
Microclasificación: Existen cinco tipos de microrredes de baterías.
1. Microrred de batería de CC:
Las fuentes de energía distribuidas, los dispositivos de almacenamiento de energía, las cargas, etc., están todos conectados al bus de CC, y la red de CC se conecta luego a la red de CA externa a través de un inversor electrónico de potencia. La microrred de batería de CC puede proporcionar energía a cargas de CA y CC de diferentes niveles de voltaje a través de dispositivos de conversión electrónica de potencia, y las fluctuaciones de las fuentes de energía distribuidas y las cargas se pueden ajustar mediante el dispositivo de almacenamiento de energía en el lado de CC.
2. Microrred de baterías de CA:
Las fuentes de energía distribuidas, los dispositivos de almacenamiento de energía, etc., están todos conectados al bus de CA a través de dispositivos electrónicos de potencia. En la actualidad, las microrredes de baterías de CA siguen siendo la forma principal de microrredes de baterías. Al controlar el interruptor en el PCC, se puede realizar la conversión entre el funcionamiento conectado a la red y el modo isla de las microrredes de baterías.
3. Microrred de baterías híbridas CA/CC:
Contiene bus de CA y bus de CC, y puede suministrar energía directamente a cargas de CA y cargas de CC.
4. Microrred de baterías de ramal de distribución de media tensión:
Una microrred de baterías que integra de manera eficaz fuentes de energía distribuidas y cargas basadas en ramales de distribución de media tensión. Es adecuada para suministrar energía a áreas de usuarios relativamente concentradas y con requisitos de confiabilidad de suministro de energía altos y de capacidad media.
5. Microrred de baterías de bajo voltaje:
Una microrred de baterías formada mediante la integración adecuada de las fuentes de energía y las cargas distribuidas del usuario a un nivel de bajo voltaje. Este tipo de microrred de baterías es propiedad principalmente de los usuarios de electricidad o energía y su escala es relativamente pequeña.
¿En qué escenarios se pueden aplicar las microrredes de baterías?
En la actualidad, las microrredes de baterías están principalmente conectadas a la red y tienen una variedad de expresiones. Cada nombre de expresión corresponde en realidad a un escenario operativo, como "integración fuente-red-carga-almacenamiento", "almacenamiento fotovoltaico-carga (descarga/inspección)", "almacenamiento fotovoltaico-número", "parque industrial de carbono cero", etc.; pero la esencia sigue siendo la misma. En esencia, todas se basan en un parque/comunidad/complejo/gasolinera/estación de carga/centro de datos relativamente cerrado, combinado con el nivel de carga de energía del escenario, las nuevas condiciones de desarrollo de energía circundantes y las condiciones de la red eléctrica, a través de la construcción de nueva energía distribuida, nuevo almacenamiento de energía, equipos electrónicos de potencia y otros dispositivos, se forma un sistema de gestión de energía inteligente regional estable y confiable.
Conclusión:
Recientemente, la demanda de energía limpia y sostenible ha aumentado, y las microrredes de baterías han surgido como una solución prometedora. Una microrred de baterías es un pequeño sistema de energía que puede funcionar de forma independiente o en conjunto con la fuente de energía principal, lo que permite la producción local de energía. Las microrredes de baterías se pueden optimizar para maximizar la eficiencia y reducir los costos, al tiempo que brindan mayor seguridad y resiliencia energética.
