O que é uma microrrede de bateria e quais são seus principais benefícios?
2024-11-04

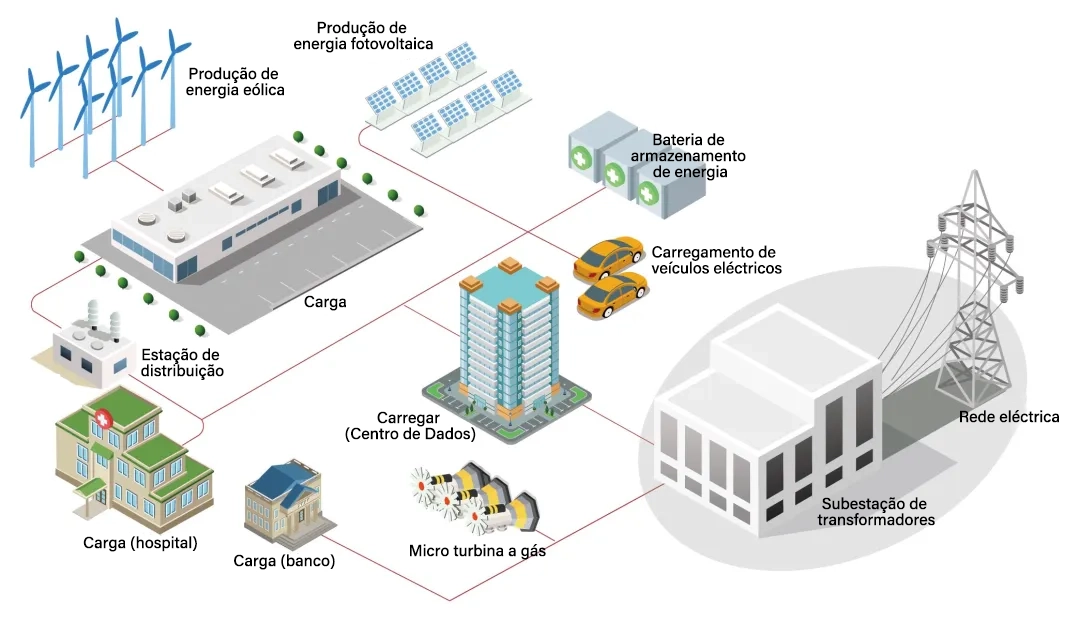

Uma microrrede de bateria refere-se a um pequeno sistema de energia que consiste em fontes de energia distribuídas, como geração de energia fotovoltaica, geração de energia eólica, cargas de energia, armazenamento de energia (armazenamento de energia da bateria),subestações, estações de distribuição e sistemas de controle.
Qual é a diferença entre uma microrrede de bateria e uma grande rede elétrica?
Uma microrrede de bateria não é uma “miniversão de uma grande rede elétrica”!

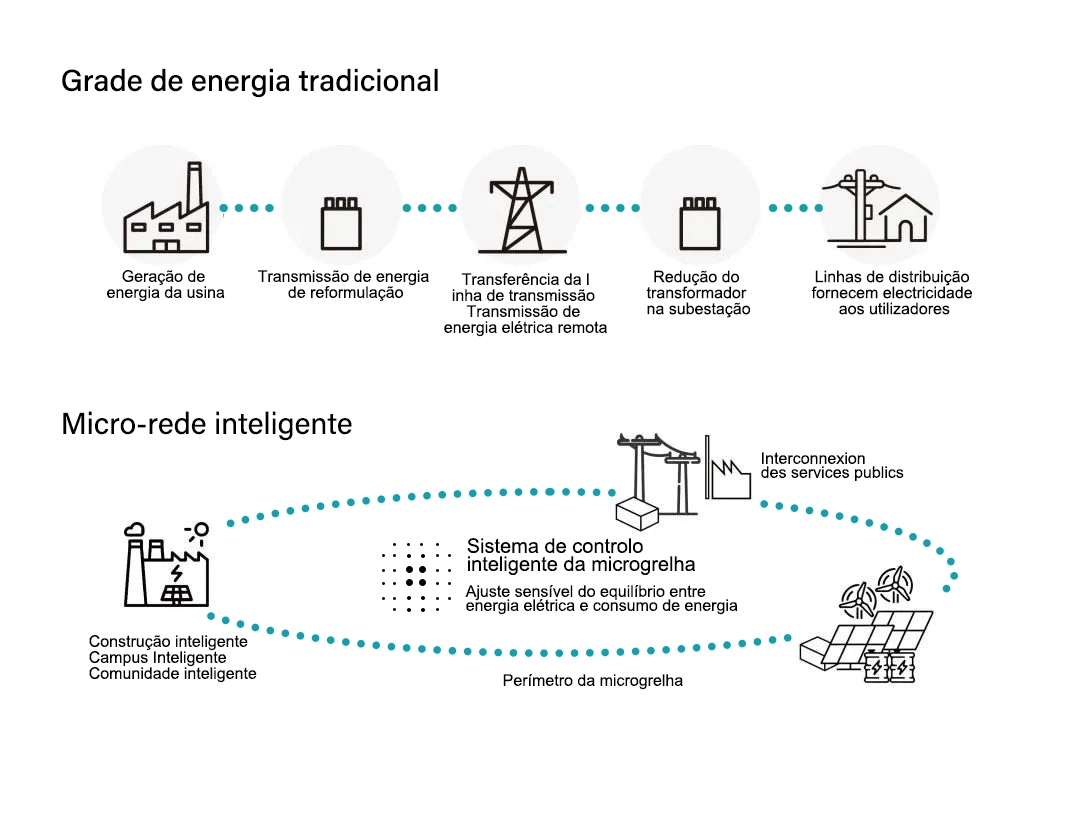

Uma microrrede de bateria é um conceito relativo a uma grande rede elétrica tradicional. As grandes redes elétricas tradicionais são principalmente interações unidirecionais, com a eletricidade chegando aos usuários, camada por camada, desde as usinas de energia até as linhas de transmissão. As microrredes de bateria são modelos interativos bidirecionais que podem gerar eletricidade e equilibrar no local para maximizar a eficiência energética.
As microrredes de bateria são bastante diferentes das grandes redes elétricas tradicionais em termos de função, estrutura e modo de operação:
● As micro-redes de bateria baseiam-se principalmente em fontes de energia distribuídas e utilizam sistemas de armazenamento de energia e dispositivos de controlo para se ajustarem à procura de carga.
● Microrredes de bateria suportam operação e rede independentes. Quando uma grande rede elétrica falha, eles podem cortar rapidamente a conexão elétrica com a grande rede elétrica e continuar a fornecer energia para cargas importantes por conta própria.
● O planejamento e projeto de microrredes de baterias baseia-se principalmente no consumo abrangente de energia, distribuição de recursos e condições de rede existentes para determinar o plano ideal de construção do sistema para atender aos requisitos econômicos, de confiabilidade e de proteção ambiental do consumo de eletricidade.
Portanto, seja do ponto de vista da economia de energia e proteção ambiental ou da redução de custos e melhoria da eficiência, as microrredes de baterias fornecem novas soluções.
Em que consiste uma microrrede de bateria e como funciona?
Uma microrrede de bateria consiste em vários componentes principais que trabalham juntos para produzir, distribuir e regular eletricidade. Esses componentes incluem:
(1). Fontes de energia:
Estes são os geradores ou usinas que produzem eletricidade. Eles podem incluir fontes de energia renováveis, como painéis solares, turbinas eólicas e geradores hidrelétricos, bem como fontes de energia não renováveis, como geradores a diesel ou a gás natural.
(2). Sistemas de armazenamento de energia:
Esses sistemas armazenam o excesso de eletricidade para atender às necessidades quando a demanda excede a oferta. Tipos comuns de armazenamento de energia incluem baterias, volantes e armazenamento térmico.
(3). Cargas:
Estas são as entidades que consomem a eletricidade gerada pela microrrede de baterias. Eles podem incluir residências, edifícios comerciais e instalações industriais.
(4). Infraestrutura:
Esta é a rede de linhas de energia, subestações e transformadores que fornecem eletricidade da tubulação da fonte de energia até a carga.
(5). Sistemas de controle:
Esses sistemas monitoram e controlam a operação da microrrede da bateria, incluindo geração e consumo de energia. Eles mantêm o equilíbrio da demanda, gerenciam a interconexão com a rede principal e garantem a operação confiável da microrrede da bateria.
Cada componente desempenha um papel vital na operação de uma microrrede de bateria, e sua otimização pode melhorar significativamente a eficiência, confiabilidade e sustentabilidade da microrrede de bateria.
Por que construir uma microrrede de bateria quando a tecnologia tradicional de construção de redes elétricas em grande escala está muito madura?
Construir uma microrrede de bateria pode efetivamente absorver nova energia e resolver os principais problemas de várias fontes de energia distribuída quando conectadas à rede.
(1).Desafios das energias renováveis para a estabilidade da rede
A geração de energia renovável, como a energia solar e a eólica, é altamente intermitente e aleatória e é muito afetada pelo meio ambiente. Frequentemente ocorre instabilidade de tensão e frequência, o que pode facilmente causar sérios impactos na grande rede elétrica. A investigação existente mostra que a ligação de fontes de energia distribuída à rede sob a forma de micro-redes de baterias e o apoio à grande rede eléctrica é uma forma eficaz de aproveitar ao máximo a eficiência das fontes de energia distribuída.
(2).Benefícios da otimização da microrrede de bateria
A otimização da microrrede de bateria tem muitos benefícios. Pode melhorar a eficiência energética e poupar custos, porque a otimização do funcionamento das microrredes de baterias ajuda a minimizar o desperdício de energia e a reduzir custos. Também aumenta a resiliência e a segurança energética, porque as microrredes de baterias otimizadas são mais capazes de resistir a perturbações da rede e cortes de energia e de recuperação. Além disso, a otimização da microrrede de baterias apoia a sustentabilidade ambiental porque pode aumentar a penetração de energias renováveis, reduzindo assim a dependência de combustíveis fósseis e reduzindo as emissões de gases com efeito de estufa.
As micro-redes de bateria e as grandes redes eléctricas complementam-se, especialmente em áreas onde as grandes redes eléctricas não são cobertas, podendo desempenhar um papel mais importante para compensar as deficiências das grandes redes eléctricas.
Quais são as funções das microrredes de bateria
●Consumir energia nas proximidades e melhorar a eficiência energética.
A eletricidade dentro da microrrede da bateria vem de fontes de energia distribuída, como gás natural, energia fotovoltaica e energia eólica. Em geral, a capacidade da microrrede da bateria é pequena, a fonte de energia é relativamente dispersa e próxima da carga, o que pode realizar o consumo local e o equilíbrio local da energia distribuída. Ao mesmo tempo, também podem trocar energia com a grande rede elétrica e ajudar-se mutuamente.
●Conexão de ponto único para reduzir o impacto na grande rede elétrica.
A troca de energia entre a microrrede de bateria e o sistema de rede elétrica é conectada através do ponto de conexão público da microrrede de bateria e do sistema de rede elétrica, evitando a conexão direta de múltiplas fontes de energia distribuídas com o sistema de rede elétrica. A microrrede de bateria é usada principalmente para fornecimento de energia dentro da região e não transmite ou transmite muito pouca energia para o exterior, e o impacto no sistema de rede elétrica pode ser ignorado.
●Melhore a confiabilidade da fonte de alimentação e resolva a demanda de energia.
A microrrede de bateria adota métodos de controle avançados e um grande número de dispositivos eletrônicos de potência para conectar fontes de energia distribuídas, dispositivos de armazenamento de energia e cargas controláveis, tornando-a uma carga controlável para o sistema de rede elétrica e pode implementar dois modos de operação: conexão à rede e operação independente, que mantém totalmente a operação segura e estável da microrrede de bateria e da grande rede elétrica.
Quais são as categorias de microrredes de bateria?
Classificação macro: Existem aproximadamente dois tipos de microrredes de bateria, nomeadamente independentes e ligadas à rede.
1. Microrrede de bateria independente: uma solução de fonte de alimentação autossustentável
A microrrede de bateria independente é um método de fornecimento de energia que pode ser construído e operado de forma independente e não tem nada a ver com a rede elétrica externa. A microrrede de bateria independente pode garantir o equilíbrio entre geração e fornecimento de energia dentro da microrrede de bateria e alcançar a estabilidade do fornecimento de energia dentro da rede.
2. Microrrede de bateria conectada à rede: garantindo a estabilidade de energia durante falhas de rede externa
A microrrede de bateria conectada à rede é conectada à rede externa e operada em conjunto. Quando a rede externa falha, ela deve ser desconectada da rede externa neste momento, para que o fornecimento de energia e o sistema de armazenamento de energia na rede possam ser controlados, para que o fornecimento de energia de cargas de energia importantes possa ser normal.
Microclassificação: Existem cinco tipos de microrredes de bateria.
1. Microrrede de bateria DC:
Fontes de energia distribuídas, dispositivos de armazenamento de energia, cargas, etc. são todos conectados ao barramento CC, e a rede CC é então conectada à rede CA externa por meio de um inversor eletrônico de potência. A microrrede de bateria CC pode fornecer energia para cargas CA e CC de diferentes níveis de tensão por meio de dispositivos de conversão eletrônica de potência, e as flutuações de fontes e cargas de energia distribuídas podem ser ajustadas pelo dispositivo de armazenamento de energia no lado CC.
2. Microrrede de bateria CA:
Fontes de energia distribuídas, dispositivos de armazenamento de energia, etc. são todos conectados ao barramento CA por meio de dispositivos eletrônicos de potência. Atualmente, as microrredes de baterias CA ainda são a principal forma de microrredes de baterias. Ao controlar a chave no PCC, a conversão entre operação conectada à rede e modo ilha de microrredes de bateria pode ser realizada.
3. Microrrede de bateria híbrida AC/DC:
Contém barramento CA e barramento CC e pode fornecer energia diretamente para cargas CA e CC.
4. Microrrede de bateria de ramal de distribuição de média tensão:
Uma microrrede de bateria que integra efetivamente fontes de energia distribuídas e cargas com base em ramais de distribuição de média tensão. É adequado para fornecer energia para requisitos de confiabilidade de fonte de alimentação de média capacidade e alta e áreas de usuários relativamente concentradas.
5. Microrrede de bateria de baixa tensão:
Uma microrrede de bateria formada pela integração adequada das fontes de energia distribuídas do usuário e cargas em um nível de baixa tensão. Este tipo de microrrede de bateria pertence principalmente a usuários de eletricidade ou energia e é relativamente pequena em escala.
Em quais cenários as microrredes de bateria podem ser aplicadas?
Atualmente, as microrredes de bateria são principalmente conectadas à rede e possuem uma variedade de expressões. Cada nome de expressão corresponde, na verdade, a um cenário operacional, como "integração fonte-rede-carga-armazenamento", "carregamento de armazenamento fotovoltaico (descarga/inspeção)", "número de armazenamento fotovoltaico", "parque industrial de carbono zero", etc.; mas a essência permanece a mesma. Em essência, todos eles são baseados em um parque/comunidade/composto/posto de gasolina/estação de carregamento/data center relativamente fechado, combinado com o nível de carga de energia do cenário, as novas condições de desenvolvimento de energia circundantes e as condições da rede elétrica, através do construção de nova energia distribuída, novo armazenamento de energia, equipamentos eletrônicos de potência e outros dispositivos, um sistema regional de gerenciamento de energia inteligente abrangente, estável e confiável é formado.
Conclusão:
Recentemente, a procura por energia limpa e sustentável tem aumentado e as microrredes de baterias surgiram como uma solução promissora. Uma microrrede de bateria é um pequeno sistema de energia que pode operar de forma independente ou em conjunto com a fonte de energia principal, permitindo a produção local de energia. As microrredes de bateria podem ser otimizadas para maximizar a eficiência e reduzir custos, ao mesmo tempo que proporcionam maior segurança e resiliência energética.
