Quelle est la différence entre un micro-réseau et un réseau principal ?
2024-08-15
Concept de micro-réseau
Un micro-réseau est un système électrique à petite échelle, exploité de manière indépendante, composé d'énergies renouvelables (telles que l'énergie solaire, l'énergie éolienne, l'énergie hydraulique, etc.) et d'autres énergies (telles que les générateurs de carburant, les systèmes de stockage d'énergie, etc.) réparties sur différents sites, fournissant des solutions d'alimentation électrique fiables, flexibles et efficaces pour les sites de consommation électrique locaux. Il s'agit généralement d'un système énergétique centralisé ou distribué qui est autosuffisant et peut assurer la production locale d'électricité, la protection sans relais, le contrôle, la régulation et la coordination de l'énergie. Il offre également une grande autonomie et une protection de l'environnement.
Les caractéristiques essentielles des micro-réseaux sont l'intelligence, la haute fiabilité, l'utilisation efficace de l'énergie, la forte adaptabilité, etc. Ils peuvent ajuster la puissance de manière flexible en fonction des besoins de l'utilisateur et ont une bonne capacité d'adaptation. En outre, l'énergie distribuée utilisée dans les micro-réseaux est renouvelable et à faible teneur en carbone, et ne pollue pas et ne pèse pas sur l'environnement.
Les micro-réseaux sont actuellement principalement utilisés dans les sites d'alimentation électrique locaux tels que les zones industrielles, les zones résidentielles, les zones rurales et les îles continues ou isolées. Ils peuvent promouvoir le développement et l'utilisation d'énergies propres, améliorer l'utilisation de l'énergie et la qualité de l'alimentation électrique, et fournir des solutions efficaces, fiables et respectueuses de l'environnement à un plus grand nombre de régions.
Le concept de réseau électrique principal
Le réseau électrique principal est un élément important du système électrique, également connu sous le nom de réseau de transport d'électricité à haute tension. Il s'agit d'un système de transmission d'énergie reliant les centrales électriques et les sous-stations. Dans le système électrique, il est principalement utilisé pour transmettre le courant alternatif à haute tension généré par la centrale électrique à la sous-station en vue de sa transformation. Le réseau électrique principal est principalement composé de lignes de transmission à haute tension, de sous-stations, de stations de distribution, etc. Sa fonction est de garantir la stabilité du transport de l'électricité et de répondre aux besoins des utilisateurs. C'est le sang du réseau électrique.

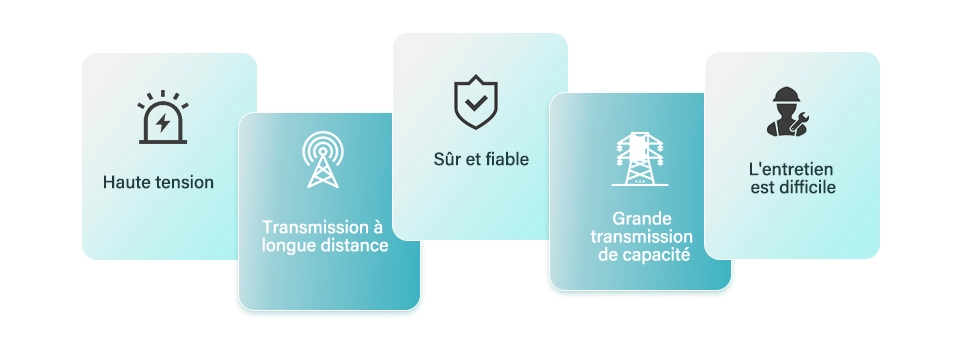

Les principales caractéristiques du réseau électrique principal sont les suivantes :
1. Haute tension:
La tension du réseau électrique principal est généralement de 220 kV, 330 kV, 500 kV et d'autres niveaux de tension élevés. Elle est généralement abaissée à des niveaux de moyenne tension et de basse tension par l'intermédiaire de sous-stations et de transformateurs, puis fournie aux utilisateurs afin de réduire les pertes de résistance et les pertes en ligne.
2. Transmission à longue distance:
En raison de la longue distance entre la centrale électrique et le lieu de consommation, il y a forcément des pertes lors de la transmission. La conception du réseau électrique principal peut minimiser la perte d'énergie dans le processus de transmission et éviter la perte de puissance causée par la résistance.
3. Sûre et fiable:
Les câbles à haute tension, les interrupteurs à haute tension et les autres composants du réseau électrique principal ont des structures stables, sûres et fiables. Cependant, il est toujours nécessaire de respecter strictement les règles de sécurité lors de la maintenance et de l'inspection quotidiennes afin de protéger la vie et les biens des travailleurs et du public.
4. Transmission de puissance à grande capacité:
La capacité de transmission d'énergie du réseau électrique principal est généralement importante, et il peut transmettre de manière stable de l'énergie à grande capacité pour répondre aux besoins en énergie des clients ayant une forte consommation d'énergie.
5. Difficult maintenance:
En raison de facteurs tels que l'échelle et la longueur des lignes du réseau électrique principal, la maintenance de ce dernier est très difficile, et du personnel de maintenance professionnel est nécessaire pour effectuer des inspections, des mises à niveau et une maintenance régulières afin d'assurer le bon fonctionnement du réseau électrique principal.
En bref, le réseau électrique principal est un élément important de l'ensemble du système électrique, reliant les centrales et les sous-stations afin de garantir un transport stable et fiable de l'électricité et de répondre aux besoins en électricité des utilisateurs. Sa taille et sa capacité de transport d'électricité sont très importantes, et il est nécessaire de renforcer sa gestion et sa maintenance.

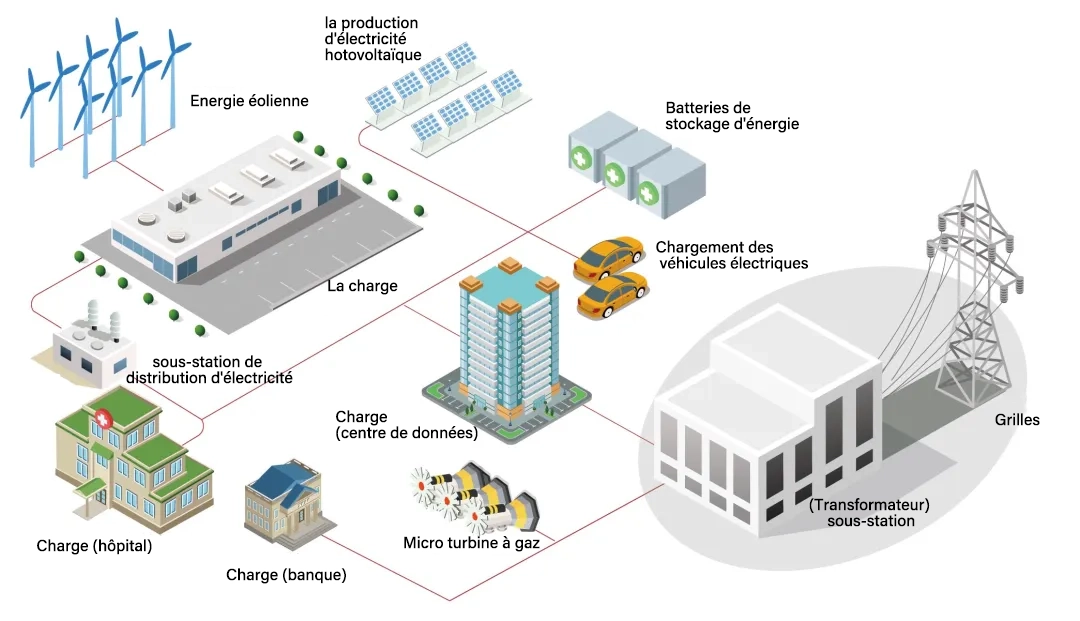

Principe de fonctionnement du micro-réseau
Le principe de fonctionnement du micro-réseau est d'intégrer et de gérer plusieurs sources d'énergie et charges par le biais de convertisseurs et de contrôleurs électroniques de puissance pour en faire un groupe énergétique autonome afin d'obtenir une utilisation efficace de l'énergie et une faible consommation d'énergie.
Plus précisément, le principe de fonctionnement du micro-réseau peut être divisé en plusieurs étapes:
1. Production d'énergie:
Les sources d'énergie du micro-réseau comprennent les sources d'énergie renouvelables telles que l'énergie solaire photovoltaïque, l'énergie éolienne et les piles à combustible traditionnelles. L'électricité produite par ces sources d'énergie peut être acheminée vers différents nœuds du micro-réseau.
2. Gestion de l'énergie:
Les dispositifs de stockage des micro-réseaux (tels que les batteries de secours) peuvent gérer efficacement le déséquilibre de la production d'énergie, tout en offrant au réseau des capacités d'ajustement rapide à court terme. Le gestionnaire d'énergie peut contrôler le réseau et le flux d'énergie en fonction de la demande, de l'énergie restante et d'autres conditions.
3. Ventes d'énergie et prêts:
Les systèmes de micro-réseaux produisent parfois de l'énergie excédentaire. À ce moment-là, l'énergie peut être vendue en la prêtant au réseau public, en la vendant à d'autres utilisateurs, etc., afin d'obtenir davantage de fonds et de ressources pour la mise à jour et l'expansion.
4. Consommation d'énergie:
Sous la coordination du gestionnaire d'énergie, le micro-réseau peut effectivement fournir de l'énergie au nœud de consommation. Grâce à leur capacité d'approvisionnement en énergie locale, les micro-réseaux peuvent continuer à faire fonctionner les nœuds d'appareils en cas de panne d'énergie locale.
5. Retour d'information sur l'énergie:
Le gestionnaire d'énergie du micro-réseau peut également obtenir des informations en retour après avoir utilisé l'énergie environnementale grâce à la détection de précision. Le retour d'information sur l'énergie peut fournir à la direction plus de détails quantitatifs sur l'utilisation du système et les données de la station.
En bref, le principe de fonctionnement des micro-réseaux est d'utiliser plusieurs sources d'énergie et charges, et de parvenir à une utilisation durable de l'énergie ainsi qu'à une gestion et un contrôle complexes et diversifiés grâce à l'intégration efficace de l'électronique de puissance et des contrôleurs. Cela permet d'intégrer des systèmes énergétiques indépendants en un seul, offrant ainsi davantage de solutions pour un développement fiable et stable de l'énergie future.

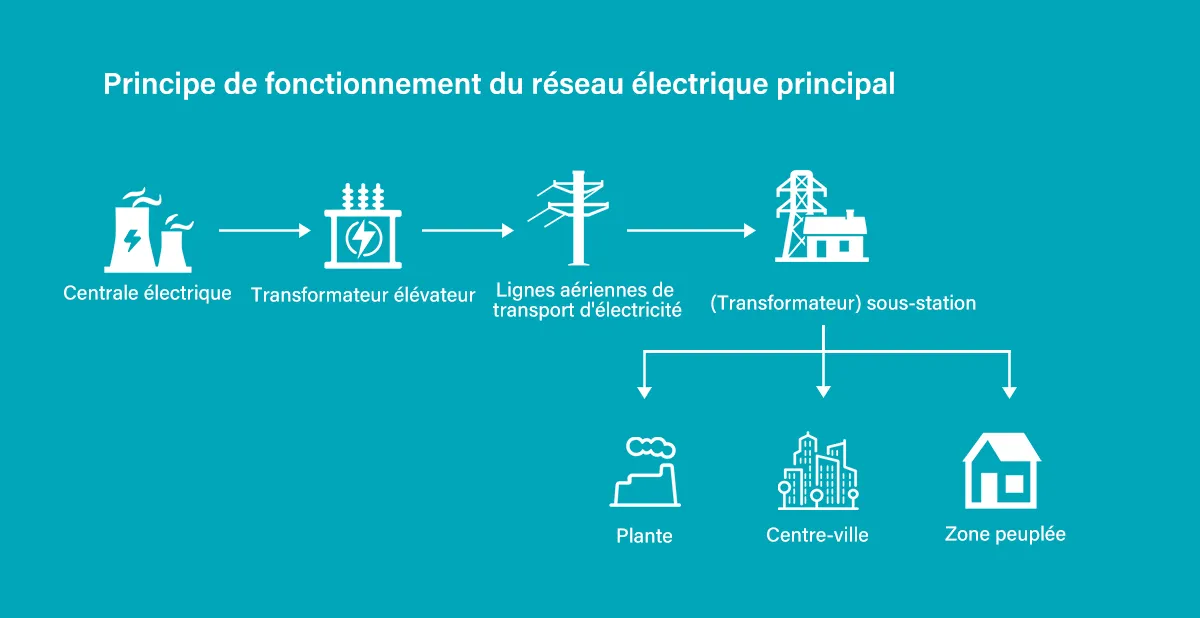

Principe de fonctionnement du réseau électrique principal
Le principe de fonctionnement du réseau électrique principal consiste à transmettre l'énergie électrique générée par la centrale électrique à l'équipement électrique de chaque utilisateur par l'intermédiaire de la ligne de transmission à haute tension. Les étapes spécifiques sont les suivantes :
1. La centrale électrique produit de l'énergie électrique:
Les centrales électriques produisent de l'énergie électrique par divers moyens, tels que le charbon, le gaz, l'énergie hydraulique, l'énergie éolienne, etc.
2. L'énergie électrique est transformée et convertie en fréquence par la sous-station:
Étant donné que la valeur de crête de l'énergie électrique générée par la centrale électrique est généralement bien inférieure à la valeur de tension maximale autorisée par la ligne de transmission, afin de transmettre l'électricité sur de longues distances, l'énergie électrique doit être transformée et convertie en fréquence par le transformateur avant d'être envoyée à la sous-station afin de satisfaire aux conditions de fonctionnement de la ligne de transmission.
3. L'énergie électrique est transmise par la ligne de transmission:
L'énergie électrique transformée et convertie en fréquence par la sous-station est transmise au point d'accès de chaque utilisateur par la ligne de transmission à haute tension, puis le transformateur de distribution est utilisé pour réduire la tension, convertir la fréquence et fournir une alimentation électrique à l'utilisateur.
4. L'énergie électrique est abaissée par des transformateurs de distribution:
L'énergie électrique transmise par les lignes de transmission à haute tension doit être abaissée pour alimenter les équipements électriques des ménages, des entreprises et d'autres utilisateurs. En même temps, pour répondre aux exigences de tension de travail des différents utilisateurs, l'énergie électrique doit être transformée et convertie en fréquence.
5. Utilisation de l'équipement électrique de l'utilisateur:
L'énergie électrique transmise par le réseau électrique principal est directement fournie à l'équipement électrique des ménages et des entreprises afin de fournir des services d'alimentation à toutes les parties.
En bref, en tant qu'élément important du système électrique, le réseau électrique principal est chargé de transmettre l'énergie électrique des centrales électriques aux différents utilisateurs par l'intermédiaire de lignes de transport à haute tension. L'ensemble du processus est complété par la production, la transformation, le transport et la distribution de l'électricité afin de répondre aux besoins des utilisateurs.

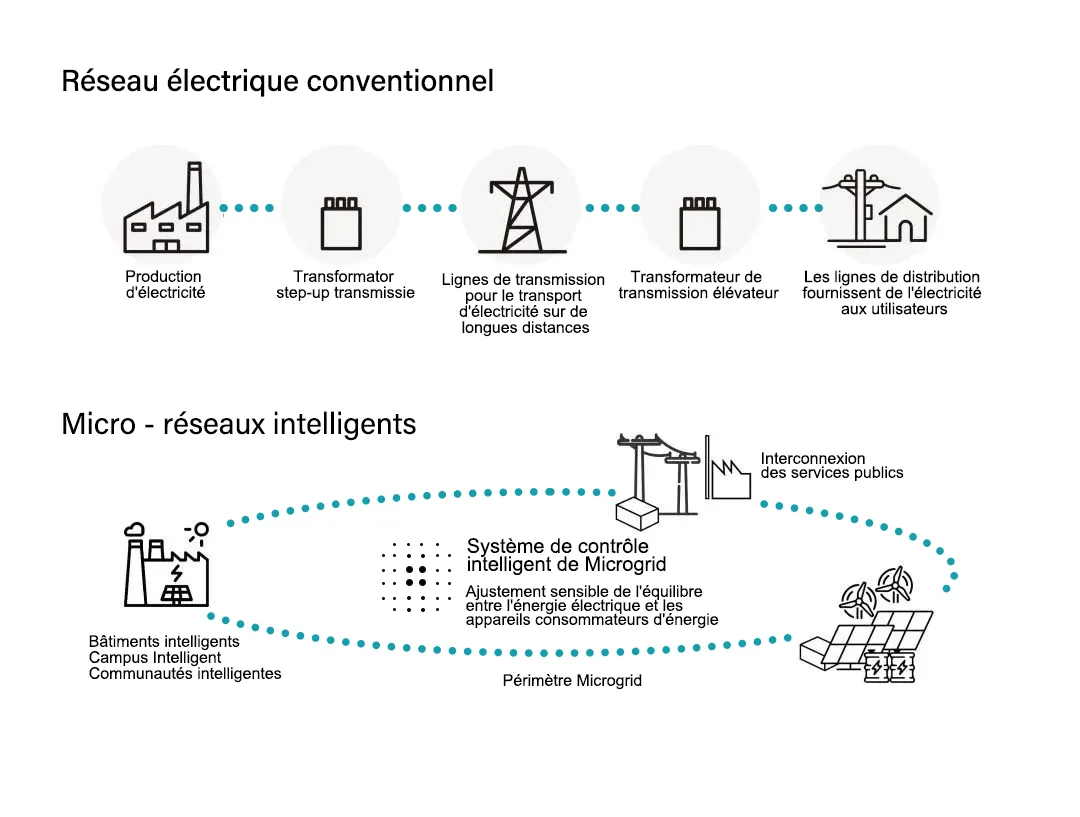

La différence entre le micro-réseau et le réseau principal
Le micro-réseau et le réseau principal font tous deux partie du système électrique. La différence entre les deux se reflète principalement dans les aspects suivants :
1. Champ d'application:
Le champ d'application du micro-réseau est relativement restreint et se concentre généralement sur les lieux de consommation locale d'énergie tels que les zones résidentielles, les usines et les entreprises. Le réseau principal est un réseau de transmission d'énergie qui couvre l'ensemble du système électrique.
2. Formulaire de construction:
Les micro-réseaux sont généralement construits en mode centralisé ou distribué, et s'appuient principalement sur les énergies renouvelables ou la production locale d'électricité et le stockage d'énergie par batterie pour parvenir à l'autosuffisance et à une distribution coordonnée de l'électricité. Le réseau principal est une centrale électrique qui transmet l'électricité à différents endroits au moyen de lignes de transmission à haute tension.
3. Stabilité:
L'alimentation électrique du micro-réseau est relativement instable, mais en raison de la faible distance de transmission de l'énergie, des variations de charge et d'autres facteurs, il peut réagir rapidement aux changements et maintenir l'équilibre entre la demande et la production d'énergie. En comparaison, l'alimentation électrique du réseau principal est relativement plus stable, mais en raison de la longueur des lignes électriques, la stabilité n'est pas aussi bonne que celle du micro-réseau.
4. Objectif:
L'objectif du micro-réseau est de fournir des solutions d'alimentation électrique pour les besoins en énergie à petite échelle, tout en offrant une grande autonomie et une protection de l'environnement. Le réseau principal sert à la transmission d'énergie à grande échelle, à grande capacité et sur de longues distances, et constitue un canal reliant divers systèmes électriques.

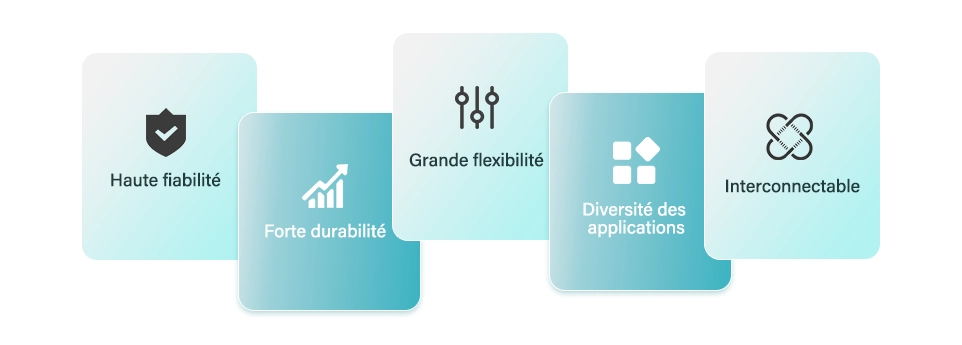

Caractéristiques des micro-réseaux
1. Haute fiabilité:
Les micro-réseaux présentent un degré élevé de fiabilité. Comme les micro-réseaux sont des systèmes relativement indépendants, même si le réseau principal est mis hors tension, les micro-réseaux peuvent continuer à fonctionner et à répondre aux besoins de base des utilisateurs. Cette fiabilité est particulièrement importante pour certains lieux ayant des exigences élevées en matière d'alimentation électrique, tels que les hôpitaux, les centres de données, etc.
2. Une forte durabilité:
Les micro-réseaux utilisent les énergies renouvelables (telles que l'énergie solaire, l'énergie éolienne, etc.) et les systèmes énergétiques distribués pour réduire la dépendance à l'égard de l'énergie traditionnelle et réaliser l'utilisation de l'énergie durable. Cela permet non seulement de réduire les coûts énergétiques, mais aussi de réduire la pollution de l'environnement et de promouvoir le développement durable.
3. Grande flexibilité:
Les micro-réseaux sont très flexibles. Ils peuvent être ajustés et gérés de manière autonome en fonction des besoins de la charge électrique. Par exemple, lorsque la charge électrique est faible, le micro-réseau peut stocker l'énergie excédentaire grâce au système de stockage d'énergie, et lorsque la charge électrique est importante, le micro-réseau peut produire de l'électricité grâce au système d'énergie distribuée. Cette flexibilité permet aux micro-réseaux d'ajuster les méthodes d'alimentation électrique et l'utilisation de l'énergie en fonction des besoins réels.
4. Diversité des applications:
Les micro-réseaux ont un large éventail d'applications. Ils peuvent être utilisés pour la modernisation des réseaux électriques ruraux, l'approvisionnement en énergie des îles, la distribution d'électricité dans les parcs industriels et d'autres scénarios. En outre, les micro-réseaux peuvent également être utilisés pour les secours en cas de catastrophe et l'alimentation électrique d'urgence afin de fournir une alimentation électrique fiable.
5. interconnexion:
Les microréseaux peuvent être interconnectés avec les réseaux électriques traditionnels. Lorsque le réseau électrique principal fournit de l’énergie normalement, le microréseau peut soutenir le réseau principal et réaliser l’alimentation électrique complémentaire; Lorsque le réseau principal tombe en panne ou est surchargé, le microréseau peut fonctionner indépendamment en se déconnectant du réseau principal pour assurer la continuité de l’alimentation électrique.

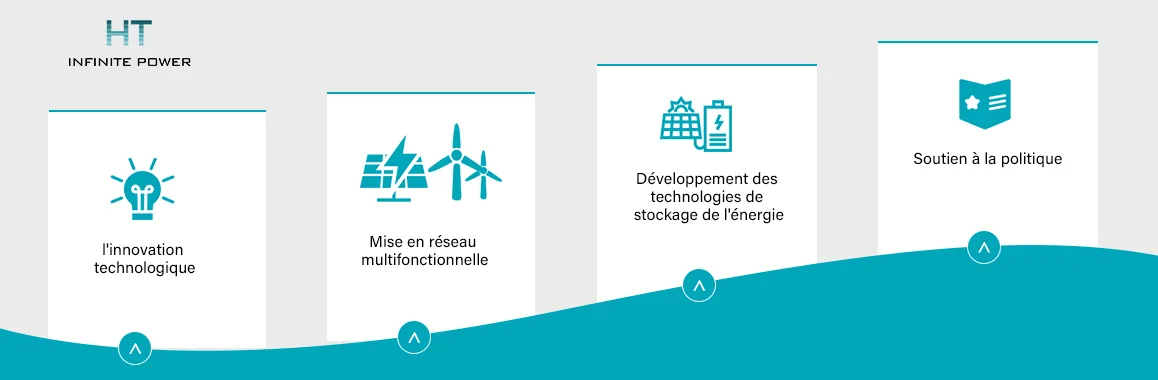

Évolution des microréseaux
Avec le développement rapide des énergies renouvelables et la transformation des systèmes électriques, les microréseaux reçoivent de plus en plus d’attention et d’applications. A l’avenir, les tendances de développement des microréseaux sont les suivantes:
1. Innovation technologique:
La technologie des microréseaux continuera d’innover et de se développer pour améliorer l’efficacité de la conversion d’énergie et la fiabilité de l’alimentation électrique. Par exemple, utilisez l’intelligence artificielle et la technologie d’analyse de big data pour contrôler et optimiser avec précision la gestion des microréseaux.
2. Réseau multi-énergie:
Mettre en réseau différentes sources d’énergie pour former un système de microréseau avec une complémentarité énergétique et une utilisation optimisée. Par exemple, interconnecter plusieurs sources d’énergie renouvelables telles que la production d’énergie photovoltaïque, la production d’énergie éolienne et la bioénergie pour obtenir la configuration optimale de l’énergie. Les microréseaux ont un large éventail d’applications. Il peut être employé pour des améliorations rurales de réseau électrique, l’approvisionnement en énergie d’île, la distribution d’énergie de parc industriel et d’autres scénarios.
3. Développement de la technologie de stockage de l’énergie:
Avec l’innovation et le développement continus de la technologie de stockage d’énergie, le développement de microréseaux sera favorisé. Les nouvelles technologies de stockage de l’énergie telles que le stockage de l’hydrogène et le stockage de l’énergie de l’air comprimé fourniront plus d’options pour les microréseaux.
4. Soutien aux politiques:
Le soutien du gouvernement et des politiques en faveur des microréseaux favorisera leur développement rapide. Encourager l’innovation en R&D, fournir un soutien financier et des politiques préférentielles favoriseront l’application généralisée des microréseaux. Connectez différentes sources d’énergie pour former un système de microréseau qui complète et optimise l’utilisation de l’énergie.
En bref, en tant que nouveau type de système d’alimentation, le microréseau a une grande fiabilité, durabilité et flexibilité. Il réalise l’utilisation efficace des énergies renouvelables en utilisant des systèmes d’énergie distribuée et la technologie de stockage d’énergie. Le développement de microréseaux favorisera la transformation du système électrique et favorisera le développement durable et la transformation énergétique.
HT INFINITEPOWER Se concentre sur la conception, la production et l’installation de microréseaux pour contribuer à la stabilité énergétique mondiale et au développement durable.
